MANUAL DE USUARIO ERT 200 EINHELL

Manual de instrucciones recortadora de césped

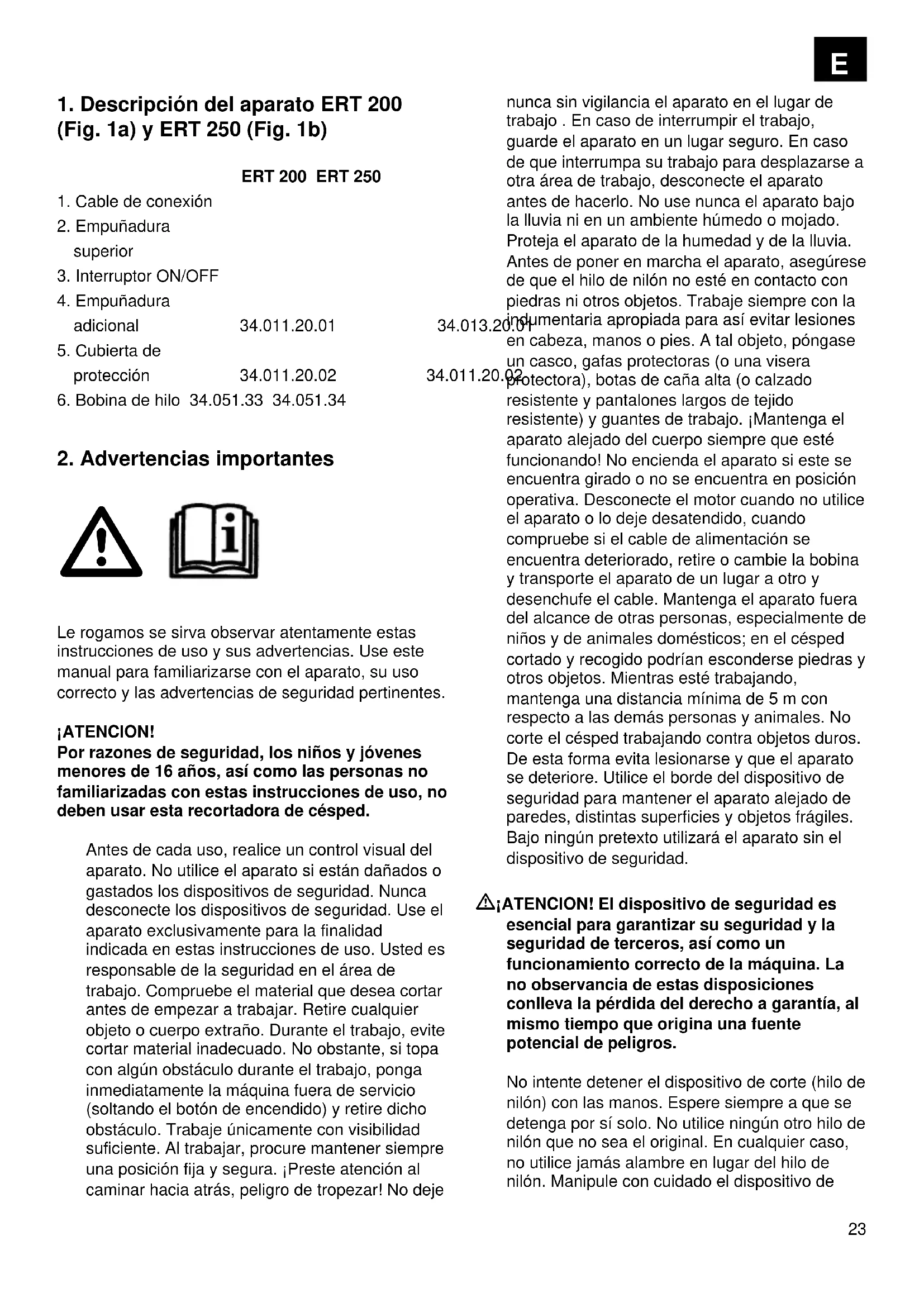

1. Descripción del aparato ERT 200

(Fig. 1a) y ERT 250 (Fig. 1b) ERT 200 ERT 250

1. Cable de conexión

protección 34.011.20.02 34.011.20.02

6. Bobina de hilo 34.051.33 34.051.34

2. Advertencias importantes

Le rogamos se sirva observar atentamente estas instrucciones de uso y sus advertencias. Use este manual para familiarizarse con el aparato, su uso correcto y las advertencias de seguridad pertinentes. ¡ATENCION! Por razones de seguridad, los niños y jóvenes menores de 16 años, así como las personas no familiarizadas con estas instrucciones de uso, no deben usar esta recortadora de césped. Antes de cada uso, realice un control visual del aparato. No utilice el aparato si están dañados o gastados los dispositivos de seguridad. Nunca desconecte los dispositivos de seguridad. Use el aparato exclusivamente para la finalidad indicada en estas instrucciones de uso. Usted es responsable de la seguridad en el área de trabajo. Compruebe el material que desea cortar antes de empezar a trabajar. Retire cualquier objeto o cuerpo extraño. Durante el trabajo, evite cortar material inadecuado. No obstante, si topa con algún obstáculo durante el trabajo, ponga inmediatamente la máquina fuera de servicio (soltando el botón de encendido) y retire dicho obstáculo. Trabaje únicamente con visibilidad suficiente. Al trabajar, procure mantener siempre una posición fija y segura. ¡Preste atención al caminar hacia atrás, peligro de tropezar! No deje nunca sin vigilancia el aparato en el lugar de trabajo . En caso de interrumpir el trabajo, guarde el aparato en un lugar seguro. En caso de que interrumpa su trabajo para desplazarse a otra área de trabajo, desconecte el aparato antes de hacerlo. No use nunca el aparato bajo la lluvia ni en un ambiente húmedo o mojado. Proteja el aparato de la humedad y de la lluvia. Antes de poner en marcha el aparato, asegúrese de que el hilo de nilón no esté en contacto con piedras ni otros objetos. Trabaje siempre con la indumentaria apropiada para así evitar lesiones en cabeza, manos o pies. A tal objeto, póngase un casco, gafas protectoras (o una visera protectora), botas de caña alta (o calzado resistente y pantalones largos de tejido resistente) y guantes de trabajo. ¡Mantenga el aparato alejado del cuerpo siempre que esté funcionando! No encienda el aparato si este se encuentra girado o no se encuentra en posición operativa. Desconecte el motor cuando no utilice el aparato o lo deje desatendido, cuando compruebe si el cable de alimentación se encuentra deteriorado, retire o cambie la bobina y transporte el aparato de un lugar a otro y desenchufe el cable. Mantenga el aparato fuera del alcance de otras personas, especialmente de niños y de animales domésticos; en el césped cortado y recogido podrían esconderse piedras y otros objetos. Mientras esté trabajando, mantenga una distancia mínima de 5 m con respecto a las demás personas y animales. No corte el césped trabajando contra objetos duros. De esta forma evita lesionarse y que el aparato se deteriore. Utilice el borde del dispositivo de seguridad para mantener el aparato alejado de paredes, distintas superficies y objetos frágiles. Bajo ningún pretexto utilizará el aparato sin el dispositivo de seguridad. ¡ATENCION! El dispositivo de seguridad es esencial para garantizar su seguridad y la seguridad de terceros, así como un funcionamiento correcto de la máquina. La no observancia de estas disposiciones conlleva la pérdida del derecho a garantía, al mismo tiempo que origina una fuente potencial de peligros. No intente detener el dispositivo de corte (hilo de nilón) con las manos. Espere siempre a que se detenga por sí solo. No utilice ningún otro hilo de nilón que no sea el original. En cualquier caso, no utilice jamás alambre en lugar del hilo de nilón. Manipule con cuidado el dispositivo de E24 corte del hilo para evite accidentes. Mantenga limpias las aberturas del aire. Retire el enchufe de red después del uso y compruebe que no se haya deteriorado la máquina. No intente cortar con el aparato césped que no crezca en el suelo; no intente, por ejemplo, cortar césped que crezca sobre muros o piedras, etc. En la zona de trabajo de la recortadora de césped, el usuario es responsable ante terceros de daños y perjucios causados por la utilización del aparato. No cruce calles o caminos con el aparato encendido. Cuando no utilice el aparato, manténgalo en lugar seco y fuera del alcance de los niños. Utilice el aparato únicamente como se describe en este manual de instrucciones y manténgalo en todo momento en posición vertical con respecto al suelo. Cualquier otra posición entraña riesgo. Compruebe periódicamente si los tornillos están apretados correctamente. La tensión de red ha de coincidir con la tensión que se indica en la placa. Se ha de comprobar periódicamente que el cable conector no presente daños o síntomas de envejecimiento. El aparato no se utilizará si el cable conector no se encuentra en perfecto estado. Los cables de conexión empleados no han de ser más ligeros que las conexiones de goma HO7RN-F según la norma alemana DIN 57282/VDE 0282 y presentar un diámetro mínimo de 1,5 mm_ . Los enchufes deben presentar contactos de seguridad y el acoplamiento debe estar protegido a prueba de salpicaduras. Las superficies a cortar han de mantenerse despejadas en lo que respecta a cables y demás objetos. En caso de tener que elevar el aparato, será preciso detener el motor y esperar a que la herramienta se detenga. Antes de abandonar el aparato, es preciso para el motor y desenchufar. Antes de conectar el aparato a la red eléctrica, asegúrese de que ninguna de las piezas giratorias se encuentre deteriorada y de que el carrete de hilo se halle correctamente instalado y asegurado. Durante el funcionamiento, no deben realizarse cortes sobre objetos duros, solo de esta forma se evitarán posibles lesiones del usuario y deterioros del aparato. Para su mantenimiento utilice únicamente piezas de recambio originales. Las reparaciones sólo debe llevarlas a cabo un electricista profesional. Antes de la puesta en marcha del aparato y después de cualquier impacto, compruebe que no presente señales de desgaste o deterioro y consulte con el servicio de reparaciones en caso de ser necesario. Mantenga siempre las manos y los pies alejados del dispositivo de corte, sobre todo, cuando conecte el motor. Después de haber extraído un nuevo hilo, ponga siempre la máquina en su posición de trabajo habitual, antes de conectarla. No emplee nunca repuestos o piezas de recambio que no hayan sido estipulados o recomendados por el fabricante. Retire el enchufe de la toma de corriente antes de efectuar controles y limpiar la máquina o realizar trabajos en la misma, así como cuando no se utilice. Atención: ¡El hilo de nilón sigue girando por inercia tras haber apagado el aparato!

3. Explicación de la placa de

indicaciones (véase la Fig. 2) situada en el aparato 1: ¡AVISO! 2: ¡Póngase gafas protectoras! 3: ¡Proteja el aparato de la humedad! 4: ¡Le rogamos se sirva observar atentamente estas instrucciones de uso antes de la puesta en marcha! 5: ¡Desenchufe el cable antes de comprobar cualquier daño que se haya producido en las conexiones! 6: ¡Mantenga a terceras personas fuera de la zona de peligro! 7: ¡La herramienta se detiene por inercia! E25

4. Características técnicas 5

ERT 200 ERT 250 Tensión de red: 230 V ~ 50 Hz 230 V ~ 50 Hz Potencia: 200 W 250 W Circunferencia de corte: 200 mm 200 mm Rotaciones n

: 13800 rpm 12400 rpm Hilo cortante de nilón: Ø 1,3mm Ø 1,3mm Nivel de presión acústica LPA: 81 dB 82 dB Nivel de potencia acústica LWA: 92 dB 93 dB Vibración a

Peso: 1,25 kg 1,35 kg Número de artículo: 34.011.20 34.013.20 El ruido producido por la máquina puede sobrepasar los 85 dB (A). En este caso, se deben tomar medidas de insonorización para el operario. El ruido se mide según la norma ISO 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/CEE). El valor de las vibraciones emitidas en la empuñadura asciende a 2,5 m/s

y fue determinado según la norma ISO 5349.

5. Montaje de la cubierta de protección

Inserte la cubierta de protección como se muestra (Fig. 3) en el cabezal del motor, gírela hasta el tope en el sentido contrario a las agujas del reloj (cierre de bayoneta) y fíjela con el tornillo adjunto ( C) (Fig. 4). AVISO (Fig. 3): Asegúrese de que la cubierta de protección se asiente en posición plana sobre la carcasa del aparato y que la nervadura (A) se halle en la protección a la derecha del refuerzo de la carcasa (B).

6. Montaje de la empuñadura (sólo en

el caso de ERT 250) El montaje de la empuñadura se realiza como se indica en la Fig. 5.

El aparato es adecuado para cortar el césped, para uso privado en pequeñas superficies de césped. Se define como jardines privados o de hobby todos aquellos que no formen parte de instalaciones públicas, parques, polideportivos, calles, así como zonas agrícolas o forestales. La observancia de las instrucciones de uso especificadas por el fabricante constituye un requisito indispensable para manejar la máquina de forma adecuada. ¡ATENCION! El aparato no debe emplearse para triturar material con el fin de obtener compost, para evitar que se produzcan daños personales y materiales.

La recortadora ha sido diseñada únicamente para cortar césped. Un hilo de nilón demasiado corto o usado reduce la potencia de corte del aparato. ¡ATENCION! ¡Desconecte el aparato a la hora de ajustar la longitud del hilo! Sólo en el caso del modelo ERT 200: Es preciso extraer el hilo de nilón con fuerza durante la primera puesta en marcha y en caso de que el mismo se haya desgastado. Extraiga el hilo de nilón hasta el borde de la cubierta de protección (Fig. 8). Tenga en cuenta para ello el apartado 9 „Cambio de la bobina de hilo“. El hilo se corta a la longitud correcta al arrancar por primera vez el cabezal de corte (Fig. 9). Sólo en el caso del modelo ERT 250: Es preciso extraer el hilo de nilón con fuerza durante la primera puesta en marcha. Presione para ello el botón (Fig. 10) y extraiga el hilo hasta el borde de la cubierta de protección. El hilo se corta a la longitud correcta cuando el cabezal de corte (Fig. 9) arrancar por primera vez. Un hilo de nilón demasiado corto o usado reduce la potencia de corte del aparato. Para volver a alcanzar la longitud de hilo correcta será preciso presionar la recortadora sobre el suelo mientras el cabezal de corte esté en marcha. De este modo se regula de forma automática la longitud del hilo (Fig. 11). E26 Para obtener la potencia máxima de su recortadora de césped, siga atentamente las siguientes indicaciones: No utilice la recortadora de césped sin dispositivo de protección. No corte el césped cuando esté húmedo. Los mejores resultados los obtiene cuando el césped está seco. Conecte el cable de red a la alargadera y sujete éste último a la empuñadura. (Fig. 12) Para poner en marcha la recortadora de césped, pulse el interruptor ON/OFF (Fig. 1a-1b / Pos. 3) Para apagar la recortadora de césped, vuelva a soltar el interruptor ON/OFF (Fig. 1a-1b / Pos. 3). Acerque la recortadora al césped únicamente cuando el interruptor se encuentre pulsado, es decir, cuando el aparato esté en marcha. Para cortar correctamente, desplace lateralmente el aparato y avance hacia delante. Sostenga la recortadora con una inclinación de aprox. 30° para realizar el corte de césped (véase Fig. 13 y Fig. 14). Si la hierba ha crecido excesivamente empiece a cortar el césped por lo alto repitiendo el corte para conseguir la longitud deseada (véase Fig. 15). Utilice la cubierta de protección para evitar un desgaste innecesario del hilo. Mantenga la recortadora de césped alejada de objetos rígidos para evitar un desgaste innecesario del hilo.

9. Cambio de la bobina de hilo

¡ATENCION! ¡Retire el enchufe antes de cambiar la bobina de hilo! Sólo en el caso del modelo ERT 200: Sujete el alojamiento de la bobina y presione ésta hacia abajo. Gire la bobina de hilo en el sentido contrario a las agujas del reloj hasta que pueda extraerse (Fig. 6). Cambie la bobina vacía por una llena, introduzca el extremo del hilo, en caso necesario, por el orificio lateral de la bobina. Coloque la bobina sobre el alojamiento correspondiente, sujete éste, presione la bobina hacia abajo y gírela al mismo tiempo en el mismo sentido de las agujas del reloj hasta que se encaje. Introduzca el hilo por una de las dos rejillas del alojamiento hasta el borde de la cubierta de protección (Fig. 7 y Fig. 8). El hilo se corta a la longitud correcta al arrancar por primera vez el cabezal de corte (Fig. 9). ¡ATENCION! Los trozos de hilo de nilón que salgan proyectados pueden provocar lesiones. Sólo en el caso del modelo ERT 250: Sostenga el alojamiento del motor (D) y gire el alojamiento de la bobina (E) en el sentido contrario a las agujas del reloj hasta que esta pueda extraerse (Fig. 16). Cambie la bobina vacía por una llena, introduzca el extremo del hilo por los orificios laterales del alojamiento de la bobina (Fig. 17). Coloque el alojamiento de la bobina sobre el alojamiento del motor, sujete el primero mientras que presiona hacia abajo alojamiento de la bobina al mismo tiempo que lo hace girar en el sentido de las agujas del reloj hasta que se encaje. Presione el botón y extraiga el hilo hasta el borde de la cubierta de protección (Fig. 10). El hilo se corta a la longitud correcta al arrancar por primera vez el cabezal de corte (Fig. 9). ¡ATENCION! Los trozos de hilo de nilón que salgan proyectados pueden provocar lesiones.

11. Mantenimiento y cuidados

Apague el aparato y retire el enchufe antes de adecuar la recortadora de césped para su limpieza. Retire los residuos acumulados en la cubierta de protección con un cepillo. Limpie la carcasa y las piezas de plástico con un detergente limpiahogar suave y un paño húmedo. ¡No utilice para la limpieza ni sustancias agresivas ni disolventes! No rocíe nunca la recortadora de césped con agua para lavarla. Es imprescindible evitar que el agua penetre en el aparato.

12. Pedido de piezas de recambio

A la hora de pasar pedido de piezas de recambio, es preciso que indique los siguientes datos : Tipo de aparato Número de artículo del aparato Número de identificación del aparato Número de la pieza de recambio solicitada E13. Eliminación de residuos: Deshágase del embalaje y de los accesorios de manera ecológica. Las piezas de plástico están marcadas en categorías para su reciclaje clasificado.

El per´íodo de garantía comienza el día de la compra y tiene una duración de 2 año. Su cumplimiento tiene lugar en ejecuciones defectuosas. Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños Su contacto en el servicio post-venta
