Royal ES 1010 - Desbrozadora EINHELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Desbrozadora eléctrica
Marca	Einhell
Modelo	Royal ES 1010
Alimentación	Red 230 V / 50 Hz
Potencia	800 W
Diámetro de corte	23 cm
Velocidad de rotación	9 200 rpm
Cuchilla de corte	4 dientes, reversible
Nivel de presión acústica	85 dB(A)
Nivel de potencia acústica	105,5 dB(A)
Vibraciones	≤ 2,5 m/s²
Peso	5,5 kg
Número de artículo	34.016.69 / 34.016.70
Funciones principales	Corte de césped y hierbas silvestres
Seguridad	Cubiertas de protección, interruptor Encendido/Apagado, distancia mínima 15 m
Mantenimiento	Limpieza con cepillo, no usar chorro de agua ni limpiador de alta presión
Reparaciones	Por un especialista, utilizar piezas de repuesto originales
Garantía	2 años

Preguntas frecuentes - Royal ES 1010 EINHELL

¿Cómo montar la cuchilla de corte?

Coloque la brida inferior en el eje de transmisión, luego la cuchilla de corte sobre la brida. Añada la brida superior y la cubierta, luego apriete con el tornillo de fijación (rosca a la izquierda) contrarrestando con un destornillador. Use guantes de protección.

Consulte el esquema del manual (fig. 7-11).

¿Cuáles son las instrucciones de seguridad importantes?

Use un equipo de protección (casco, gafas, botas, guantes). Mantenga una distancia mínima de 15 m respecto a personas y animales. No lo use bajo la lluvia o en ambiente húmedo. Verifique el aparato antes de cada uso. No toque la cuchilla en rotación.

¿Cómo limpiar la desbrozadora?

Antes de cualquier limpieza, desconecte el aparato y retire el enchufe. Use un cepillo para eliminar los depósitos de la cubierta de protección. Limpie el cuerpo con un paño húmedo y un detergente suave. Nunca use un chorro de agua ni un limpiador de alta presión.

¿Cuál es el peso del aparato?

El peso de la desbrozadora Einhell Royal ES 1010 es de 5,5 kg (sin el cable alargador).

¿Cuál es la potencia del motor?

La potencia nominal es de 800 W bajo una tensión de 230 V / 50 Hz.

¿Se puede usar el aparato bajo la lluvia?

No, está terminantemente prohibido usar la desbrozadora bajo la lluvia o en un ambiente húmedo y mojado. Proteja el aparato de cualquier humedad.

¿Cómo almacenar el aparato?

Almacene el aparato en un lugar seco y fuera del alcance de los niños. Puede colgarlo en la pared con el soporte incluido. Antes de guardarlo, retire el enchufe y limpie el aparato.

¿Qué hacer si el motor no funciona?

Primero verifique la tensión de red. Si el cabezal de corte está bloqueado por hierba u objetos, apague el motor, retire el enchufe y limpie el cabezal. Si el eje flexible está roto, envíe el aparato al servicio postventa.

¿Qué tipo de cable alargador usar?

Use un cable alargador de goma ligero tipo HO7RN-F con un diámetro mínimo de 1,5 mm², con contactos de protección y protegido contra salpicaduras. Haga un nudo para evitar una separación involuntaria.

¿Cómo encender y apagar el aparato?

Para encender, presione el interruptor Encendido/Apagado. Para apagar, suelte el interruptor. La cuchilla sigue girando durante unos segundos después del apagado.

MANUAL DE USUARIO Royal ES 1010 EINHELL

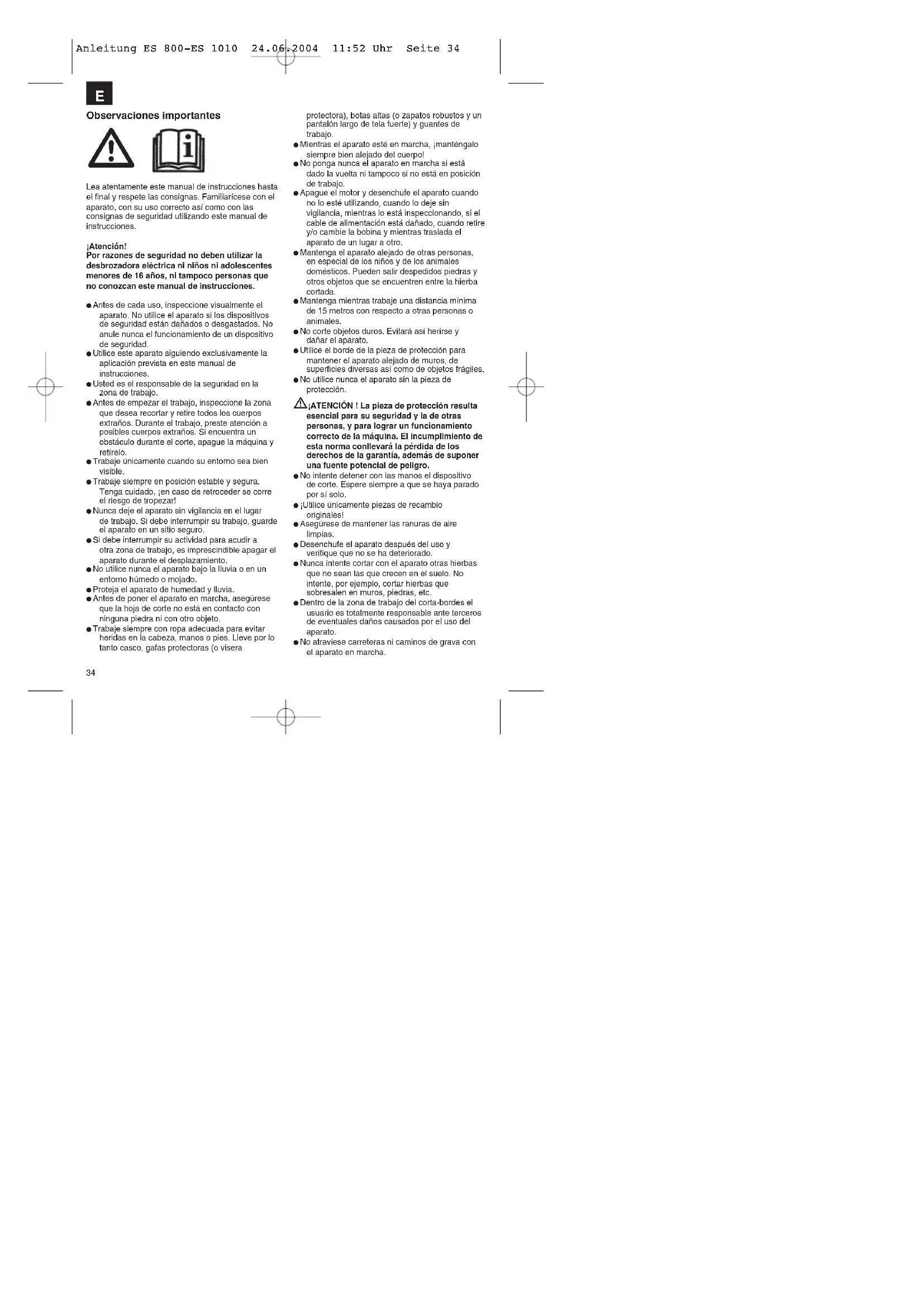

Observaciones importantes

Lea atentamente este manual de instrucciones hasta el final y respete las consignas. Familiarícese con el aparalo, con su uso correcto así como con las consignas de seguridad utilizando este manual de instrucciones.

¡Atención!

Por razones de seguridad no deben utilizar la desbrozadora eléctrica ni niños ni adolescentes menores de 16 años, ni tampoco personas que no conozcan este manual de instrucciones.

• Antes de cada uso, inspeccione visualmente el aparato. No utilice el aparato si los dispositivos de seguridad están dañados o desgastados. No anule nunca el funcionamiento de un dispositivo de seguridad.
• Utilice este aparato sigulendo exclusivamente la aplicación prevista en este manual de instrucciones.
• Usted es el responsable de la seguridad en la zona de trabajo.
• Antes de empezar el trabajo, inspeccione la zona que desea recortar y retire todos los cuerpos extraños. Durante el trabajo, preste atención a posibles cuerpos extraños. Si encuentra un obstáculo durante el corte, apague la máquina y retírelo.
• Trabaje únicamente cuando su entorno sea bien visible.
• Trabaje siempre en posición estable y segura. Tenga cuidado, ¡en caso de retroceder se corre el riesgo de tropezar!
• Nunca deje el aparato sin vigilancia en el lugar de trabajo. Si debe interrumpir su trabajo, guarde el aparato en un sitio seguro.
• Si debe interrumpir su actividad para acudir a otra zona de trabajo, es imprescindible apagar el aparato durante el desplazamiento.
• No utilice nunca el aparato bajo la lluvia o en un entorno húmedo o mojado.
  ● Proteja el aparato de humedad y lluvia.
• Antes de poner el aparato en marcha, asegúrese que la hoja de corte no está en contacto con ninguna piedra ni con otro objeto.
• Trabaje siempre con ropa adecuada para evitar heridas en la cabeza, manos o pies. Lleve por lo tanto casco, gafas protectoras (o visera

protectora), botas altas (o zapatos robustos y un pantalón largo de tela fuerte) y guantes de trabajo.

• Mientras el aparato esté en marcha, ¡manténgalo siempre bien alejado del cuerpo!
• No ponga nunca el aparato en marcha si está dado la vuelta ni tampoco si no está en posición de trabajo.
• Apague el motor y desenchufe el aparato cuando no lo esté utilizando, cuando lo deje sin vigilancia, mientras lo está inspeccionando, si el cable de alimentación está dañado, cuando retire y/o cambie la bobina y mientras traslada el aparato de un lugar a otro.
• Mantenga el aparato alejado de otras personas, en especial de los niños y de los animales domésticos. Pueden salir despedidos piedras y otros objetos que se encuentren entre la hierba cortada.
• Mantenga mientras trabaje una distancia mínima de 15 metros con respecto a otras personas o animales.
• No corte objetos duros. Evitará así herirse y dañar el aparato.
• Utilice el borde de la pieza de protección para mantener el aparato alejado de muros, de superficies diversas así como de objetos frágiles.
• No utilice nunca el aparato sin la pieza de protección.

ATENCIÓN! La pieza de protección resulta esencial para su seguridad y la de otras personas, y para lograr un funcionamiento correcto de la máquina. El incumplimiento de esta norma conllevará la pérdida de los derechos de la garantía, además de suponer una fuente potencial de peligro.

• No intente detener con las manos el dispositivo de corte. Espere siempre a que se haya parado por si solo.
• ¡Utilice únicamente piezas de recambio originales!
• Asegúrese de mantener las ranuras de aire limpias.
• Desenchufe el aparato después del uso y verifique que no se ha deteriorado.
• Nunca intente cortar con el aparato otras hierbas que no sean las que crecen en el suelo. No intente, por ejemplo, cortar hierbas que sobresalen en muros, piedras, etc.
• Dentro de la zona de trabajo del corta-bordes el usuario es totalmente responsable ante terceros de eventuales daños causados por el uso del aparato.

• No atraviese carreteras ni caminos de grava con el aparato en marcha.

• Cuando no utilice el aparato, guárdelo en un sitio seco y fuera del alcance de los niños.

• Utilice el aparato siguiendo exclusivamente las instrucciones descritas en este manual.
• Verifique con regularidad que los tomillos están bien apretados.
• La tensión local debe coincidir con la especificada en la placa indicadora.
• Hay que inspeccionar con regularidad el cable de conexión para detectar eventuales daños o desgastes. Si el cable de conexión no está en perfecto estado no se debe utilizar el aparato.
• Los cables de conexión utilizados no deben ser más ligeros que los cables ligeros de tubo de caucho HO7RN-F, conforme a la norma DIN 57282/VDE 0282, y deben presentar un diámomínimo de 1,5mm ^2 . Los enchufes de conexión deben contar con tomas de tierra, y la conexión debe quedar protegida de salpicaduras de agua
• Retire siempre los cables y otros objetos de la superficie que se va a cortar.
• Cuando necesite levantar el aparato para trasladario, apague el motor y espere a que la herramienta se pare totalmente. Antes de alejarse del aparato apague el motor y desenchufe el cable de la corriente.
• Antes de enchufar el aparato a la corriente, asegúrese de que ningún elemento rotativo esté dañado y que la hoja esté montada y ajustada correctamente.
• En ningún caso intente cortar objetos duros con el aparato en funcionamiento, así evitará heridas al usuario y daños al aparato.
• En cuestiones de mantenimiento utilice exclusivamente piezas de recambio o
• Las reparaciones deben dejarse exclusivamente en manos de un(a) electricista especializado/a.

Atención: ¡Tras apagar el motor la hoja sigue girando en el aire durante unos segundos!

1. Descripción del aparato (fig. 1)

1 Cable de conexión a red
2 C abeza de motor
3 Interruptor de puesta en marcha/parada
4 E mpuñadura suplementaria
5 Tornillo de mariposa
6 Cabeza de engranaje
7 Hoja de corte
8 Tapa de protección de la hoja de corte
8 Tapa general de protección

2. Características técnicas:

Tensión de red 230 V - 50 Hz

Potencia 800W

Circunferencia de corte ∅ 23 cm

Nº de vueltas 9.200 vueltas / min

Hoja de corte 4 dientes

Nivel de presión acústica LPA 85,0 dB(A)

Nivel de potencia acústica LWA 105,5 dB(A)

Vibración a _w superior o igual a 2,5 m/s

Peso 5,5 kg

Nº del artículo 34.016.69 / 34.016.70

El ruido de la máquina puede superar los 85 dB(A). En tal caso es obligatorio que el usuario tome medidas de insonorización. Se ha medido el ruido conforme a las normas IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/CEE).

Las vibraciones transmitidas a la empuñadura alcanzan un valor de 2,5 m/s ^2 , como se ha determinado conforme a la norma ISO 5349.

3. Explicación del auto-adhesivo de identificación

1. ¡Atención! Respete las siguientes consignas de seguridad.
2. Lea atentamente el manual de instrucciones
3. Utilice un equipo de protección (de cabeza, ojos y oídos, zapatos y guantes protectores).
4. Mantenga una distancia mínima de 15 m con respecto a otras personas.
5. Tenga cuidado con los objetos lanzados por la desbrozadora eléctrica.
6. No utilice el aparato en caso de lluvia, si el entorno está muy húmedo o cuando el césped está muy mojado.

4. Montaje de la empuñadura

Coloque la empuñadura en el tubo de guía, como se ilustra en la figura 2.

E

5. Montaje de la tapa de protección

¡Atención! ¡El aparato debe estar desenchufado de la corriente!

5.1 Montaje de la tapa de protección de la hoja de corte (fig. 3-4)

- No coloque la tapa de protección de la hoja de corte sobre la cabeza de engranaje. Introduzca los tornillos en los orificios de montaje y flje la tapa de protección con una arandela, un anillo elástico y una fuera hexagonal (siguiendo este orden). Apriete a fondo los tornillos.

5.2 Montaje de la tapa general de protección (fig. 5-6)

- Inserte el soporte de la tapa de protección en la rendija de guía lateral (A) de la tapa de protección.

- Acople después el soporte de la tapa de protección en la tapa de protección mediante el tornillo de fijación (b) y apriete a fondo el tornillo.

6. Montaje de la hoja de corte de hierba

¡Atención! ¡El aparato debe estar desenchufado de la corriente! Indispensable llevar guantes de protección – ¡ riesgo de sufrir daños!

- Coloque la abrazadera inferior en el eje de transmisión (fig. 7).

- Ponga la hoja de corte sobre la abrazadera (fig. 8)

● Coloque la abrazadera superior (fig. 9).

- Monte el recubrimiento (fig. 10) y apriete la hoja de corte mediante el tornillo de fijación (jatención! ¡Filote a la izquierda!). Es imprescindible utilizar la arandela y el anillo elástico. Hay que girar a la vez en sentido contrario la abrazadera inferior (fig. 11) mediar un destornillador.

Nota: La hoja de corte de hierba puede darse la vuelta y utilizarse por los dos lados.

- Retire ahora el tapón del tubo apretando el botón fig. 12 / punto (A) y tirando simultáneamente del recubrimiento.

7. Montaje de las partes inferior y superior del aparato

• Coloque la parte inferior del aparato y la superior disponiéndolas una con respecto a otra como se muestra en la fig. 13. Apriete el botón (punto A) y acople ambas mitades.
• Atomille a fondo ambas mitades con ayuda del tornillo de mariposa (fig. 14 / punto A).

El aparato ya está montado.

8. Conexión a un cable alargador

• Se puede también conectar en forma de nudo el cable de red de la desbrozadora y el alargador como se muestra en la ilustración 15 para evitar una desconexión involuntaria.
• Se puede también conectar en forma de nudo el cable de red del corta-bordes y el alargador como se muestra en la ilustración 16 para evitar una desconexión involuntaria.

9. Puesta en marcha y parada del aparato

• Para poner en marcha el aparato, apriete el interruptor de PUESTA EN MARCHA/PARADA (figura 17 / p.1).
• Para parar el aparato, suelte el interruptor de puesta en marcha/parada.

10. Funcionamiento

La desbrozadora está diseñada exclusivamente para cortar césped y hierba crecida sin control. No utilice nunca el aparato sin las dos tapas de protección - ¡corre el riesgo de sufrir daños!

• Sujete la desbrozadora eléctrica durante su funcionamiento como se ilustra en la figura 18.
• Conecte el cable de red al alargador.
• Ponga el aparato en marcha y acérquese lentamente al césped.
• Para cortar correctamente, gire el aparato lateralmente y avance.
• La hierba / las hierbas crecidas sin control requieren que se efectüen varios recortes por etapas. No corte nunca hierba muy húmeda o mojada.

11. Mantenimiento y cuidado

• Antes de guardar y de limpiar la desbrozadora eléctrica, párela y desenchúfela.
  ● Limpie con un cepillo los restos depositados en la tapa protectora.
  ● Limpie el cuerpo y los elementos de plástico con un detergente doméstico y con un trapo húmedo.
• No utilice para la limpieza ningún producto agresivo ni disolvente.
• Nunca lave la desbrozadora eléctrica con agua a chorro ni con ningún aparato de limpieza a presión.
• Es imprescindible evitar que el agua penetre en el aparato.

12. Almacenamiento

- Puede guardar el corta-bordes sin que estorbe colgándolo en una pared mediante el soporte provisto con el aparato.

13. Reciclaje

Para eliminar accesorios y embalaje, hay que llevarlos a una red de reciclaje ecológico. Las piezas de material plástico están marcadas para reciclarse en función de su tipo.

14. Averías posibles y sus causas

Avería Causa Reparación
El motor no funciona No hay tensión local Verifique la tensión localLa cabeza de corte está bloqueada Apague el motor, desenchule por hierba o por objetos, límpiela. el aparato y envíenoslo.
La cabeza de corte no gira El eje flexible está roto Envíenos el aparato.aunque esté apretado el interruptor de puesta en marcha/parada.El eje flexible está roto

La cuajo limitado social, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Ofresarca 2 años de garantía sobre el aparate referido en el manual, en el caso de que nuestro producto presentará detectos. El plazo de 2 años somienza con la creión de riesgos o la entrega del aparate al distente. Requisito necesario para reclamar la garantía es un manimiento correcto de acuerdo con el manual de instrucciones, así como el uso adecuado de nuestra aparato.

Naturalmente prevalecen los derechos de garantía concedidos por la ley dentro del plazo mencionado de 2 años.

Lola garantía es válida para el ámbito de la República Federal de Alemania o de las respectivos países del distributor principal regional como complemento de las disposiciones legales válidas a nivel local. La rogaros taiga en cuenta quán es al encargado de su servicio regional de asistencia técnica o dirjosa a la droción de servicio técnico indicada más abajo.
