NÁVOD K OBSLUZE Royal ES 1010 EINHELL

Prosím přečtěte si pečlivě návod k použití a dbejtejeho pokynů. Na základě tohoto návodu k použití seseznamte s přístrojem, jeho správným použitím, jakotéž s bezpečnostními pokyny.Pozor!Z bezpečnostních důvodů nesmí děti a mladistvímladší 16 let, jako též osoby, které nejsou s tímtonávodem k použití seznámeny, elektrickou kosupoužívat. Před každým použitím proveďte vizuální kontrolupřístroje. Nepoužívejte přístroj tehdy, když jsou poškozena nebo opotřebována bezpečnostní zařízení. Nikdy bezpečnostní zařízení nevyřazujtez provozu. Přístroj používejte výhradně k účelům uvedeným v tomto návodu k použití. Vy jste odpovědni za bezpečnost v oblasti práce. Před začátkem práce překontrolujte plochy určené k sekání. Odstraňte cizí tělesa. Během práce dbejte na cizí tělesa. Pokud přesto při sekání narazíte na překážku, vypněte stroj a odstraňte ji. Pracujte pouze při dostatečné viditelnosti. Při práci vždy dbejte na bezpečný a jistý postoj. Pozor při chůzi pozadu. Nebezpečí klopýtnutí! Nikdy nenechejte přístroj ležet bez dozoru na pracovišti. Když práci přerušíte, uložte přístroj nabezpečném místě. Pokud práci přerušíte, abyste se přemístili na jinéstanoviště, bezpodmínečně během chůze stroj vypněte. Přístroj nikdy nepoužívejte za deště nebo ve vlhkém, mokrém prostředí. Chraňte přístroj před deštěm a vlhkem. Než přístroj zapnete, přesvědčte se, zda se řeznýkotouč nedotýká kamenů nebo jiných předmětů. Pracujte vždy v přiměřeném oblečení, aby se zabránilo zraněním hlavy, rukou, nohou. K těmto účelům noste přilbu, ochranné brýle (nebo ochranný obličejový štít), vysoké holínky (nebo pevnou obuv a dlouhé kalhoty z pevné látky) a pracovní rukavice. Je-li přístroj v provozu, držte ho bezpodmínečně dál od těla! Přístroj nezapínejte pokud je obrácen, nebo pokud se nenalézá v pracovní poloze. Vypněte motor pokud: přístroj nepoužíváte, necháte ho bez dozoru, kontrolujete ho, je-li poškozen přívodní kabel, vyjímáte popř. vyměňujete řezný kotouč, přístroj transportujete na jiné místo. Nepouštějte k přístroji jiné osoby, obzvlášť děti ataké domácí zvířata; v osekané a vířící trávě by mohly být kameny a jiné předměty. Při práci udržujte od jiných osob a zvířat minimálně 15 m vzdálenost. Nesekejte proti tvrdým předmětům. Takto se vyhnete zraněním a poškození přístroje. Používejte okraj bezpečnostních zařízení, abyste přístroj udržovali v bezpečné vzdálenosti od zdí, různých povrchů, jako též křehkých předmětů. Nikdy přístroj nepoužívejte bez ochranného zařízení. POZOR! Ochranné zařízení má velký význam pro Vaši bezpečnost a pro bezpečnost druhých,jako též pro správnou funkci stroje. Nedbánítohoto předpisu vede kromě toho, že tím vzniknepotenciální zdroj nebezpečí, ke ztrátě nároku nazáruku. Nesnažte se sekací zařízení zastavit rukou. Vždy počkejte, až se zastaví samo. Používejte pouze originální příslušenství! Dbejte na to, aby byly vzduchové otvory prosté nečistot. Po použití vytáhněte síťovou zástrčku a překontrolujte stroj, není-li poškozen. Nesnažte se sekat trávu, která nevyrůstá ze země; např. se nesnažte osekat trávu rostoucí vezdech nebo na kamenech. V pracovním prostoru přístroje je uživatel zodpovědný vůči třetím osobám za škody způsobené provozem přístroje. Se zapnutým přístrojem nepřecházejte silnice a štěrkované cesty. Pokud přístroj nepoužíváte, uložte ho na suchéma dětem nepřístupném místě. Přístroj používejte pouze tak, jak je to uvedeno v tomto návodu k použití. Pravidelně kontrolujte, zda jsou šrouby pevně utaženy. Síťové napětí musí odpovídat napětí uvedenému na datovém štítku přístroje. Napájecí vedení musí být pravidelně kontrolováno zda není poškozeno nebo nevykazuje stopy stárnutí. Přístroj nesmí být používán, pokud není napájecí vedení v bezvadném stavu.

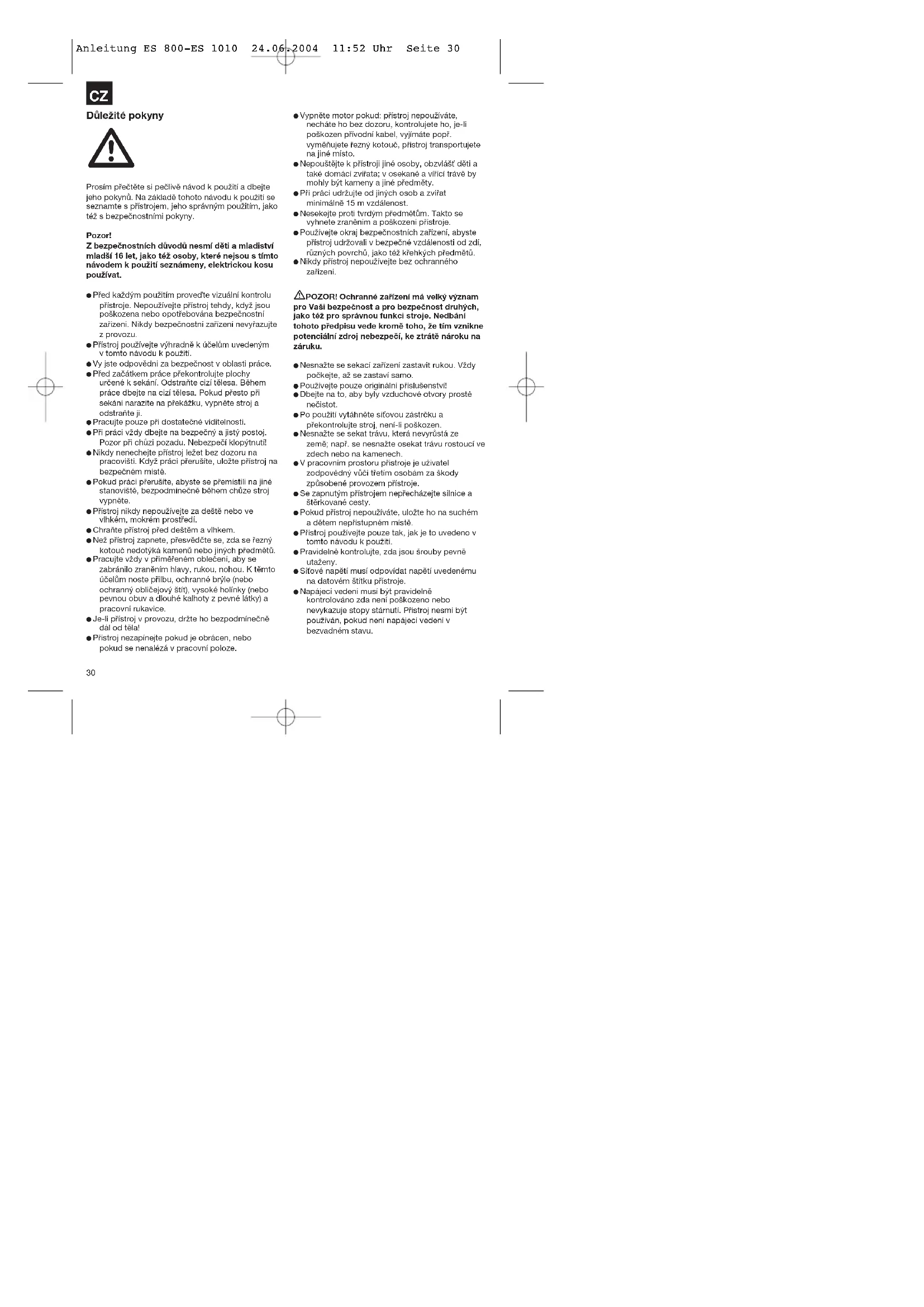

Anleitung ES 800-ES 1010 24.06.2004 11:52 Uhr Seite 30 Použitá napájecí vedení nesmí být lehčí než lehká vedení v pryžové hadici HO7RN-F podle DIN 57282/VDE 0282 a mít minimální průměr 1,5 mm

. Konektory musí mít ochranné kontakty a spojka musí být chráněna proti stříkající vodě. Plochu určenou k sekání vždy udržovat prostou kabelů a jiných předmětů. Pokud musí být přístroj kvůli přepravě nadzvednut, musí být vypnut motor a je třeba vyčkat, až se přístroj zastaví. Před opuštěním přístroje musí být odstaven motor a vytažena síťová zástrčka. Než přístroj připojíte na síť, ubezpečte se, zda není poškozen žádný z otáčejících se prvků a zda je řezný kotouč správně nasazen a upevněn. Během provozu nesmíte v žádném případě sekat proti tvrdým předmětům, jen tak zabráníte zraněním obsluhy a škodám na stroji. Při údržbě používat pouze originální náhradní díly. Opravy smí provádět pouze elektroodborník. Pozor: Po odstavení řezný kotouč ještě několik vteřin rotuje!

1. Popis přístroje (obr. 1)

8. Ochranný kryt řezného kotouče

9. Velký ochranný kryt

ES 800 / ES 1010 Síťové napětí: 230 V ~ 50 Hz Výkon 800 W Šířka záběru ø 23 cm Otáčky n

Řezný kotouč čtyřzubý Hladina akustického tlaku LPA 85 dB(A) Hladina akustického výkonu LWA 105,5 dB(A) Vibrace aw ≤ 2,5 m/s

Hmotnost 5,5 kg Art. č.: 34.016.69 / 34.016.70 Hluk na pracovišti může přesahovat 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku. Hluk byl měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 31-031 (84/538/EWG). Hodnota kmitů (vysílaných) na rukojeti činí ≤ 2,5 m/s

a byla zjištěna podle ISO 5349.

3. Vysvětlení štítků s pokyny

1. Pozor! Dbejte následujících bezpečnostních

2. Pozorně přečíst návod k použití.

3. Noste osobní ochrannou výbavu (ochranu hlavy,

očí, sluchu, ochrannou obuv a ochranné rukavice).

4. Udržujte k druhým osobám minimálně 15 m

bezpečnostní odstup.

5. Dávejte pozor na předměty vymrštěné

6. Nepoužívejte přístroj za deště, ve velmi vlhkém

prostředí nebo je-li tráva moc mokrá.

Anleitung ES 800-ES 1010 24.06.2004 11:52 Uhr Seite 314. Montáž rukojeti Rukojeť připevnit na vodicí tyč podle znázornění na obr. 2.

5. Montáž ochranných krytů

Pozor! Přístroj musí být odpojen od sítě!

5.1 Montáž ochranného krytu řezného kotouče

(obr. 3 - 4) Položte ochranný kryt řezného kotouče na převodovku. Prostrčte šrouby montážními otvory a ochranný kryt upevněte pomocí podložky, pružné podložky, matice s šestihrannou hlavou (pořadí dodržet). Šrouby pevně utáhněte. 5.2. Montáž velkého ochranného krytu (obr. 5 - 6) Zaveďte držák ochranného krytu do boční vodicí drážky (A) ochranného krytu. Poté spojte držák ochranného krytu pomocí upevňovacího šroubu (B) s ochranným krytem a šroub pevně utáhněte.

6. Montáž řezného kotouče

Pozor! Přístroj musí být odpojen od sítě! Noste ochranné rukavice - nebezpečí poranění! Nasaďte dolní přírubu na hřídel převodovky (obr. 7). Položte kotouč na přírubu (obr. 8). Nasaďte horní přírubu (obr. 9). Nasaďte kryt (obr. 10) a kotouč pomocí upevňovacího šroubu utáhněte (pozor! levý závit!). Bezpodmínečně použijte podložku a pružnou podložku. Přitom musíte šroubovákem přidržovat na dolní přírubě (obr. 11). Pokyn: Kotouč na sekání trávy může být použit také otočený a tak používán oboustranně. Nyní odstraňte kryt trubky tak, že zatlačíte na pružinový knoflík obr. 12 / pol. A a současně kryt stáhnete.

7. Montáž spodní části přístroje - horní

části přístroje Položte spodní a horní část přístroje k sobě tak, jako na obr. 13. Zatlačte na pružinový knoflík (pol. A) a obě poloviny do sebe nasuňte. Obě poloviny sešroubujte pomocí křídlového šroubu (obr. 14 / pol. A). Přístroj je nyní smontován.

8. Připojení prodlužovacího kabelu

Pokud elektrickou kosu připojíte na prodlužovací kabel, použijte držák kabelu. Tím se zabrání nechtěnému rozpojení mezi síťovým kabelem kosy a prodlužovacím vedením (obr. 15). Uzlové spojení mezi síťovým kabelem kosy a prodlužovacím vedením, jako na obrázku 16, je také možným řešením k zabránění samovolného rozpojení.

9. Za- a vypnutí přístroje

Na zapnutí přístroje stiskněte za-/vypínač (obrázek 17 / pol. 1). Na vypnutí musí být za-/vypínač uvolněn.

Elektrická kosa je vhodná pouze na sekání trávníků a divokých porostů. Nikdy přístroj nepoužívejte bez obou ochranných krytů - nebezpečí zranění! Během provozu kosu držte jako na obrázku 18. Připojte síťový kabel na prodlužovací vedení. Přístroj zapněte a pomalu se přibližujte k trávníku. Pro správné sekání přístroj bočně vykyvovat a jít směrem vpřed. Trávník/divoký porost musí být v několika stupních krok za krokem zkracován. Nikdy nesekat mokrý nebo velmi vlhký trávník/divoký porost.

Anleitung ES 800-ES 1010 24.06.2004 11:52 Uhr Seite 3211. Údržba a péče Před odstavením a čištěním elektrickou kosu vypnout a vytáhnout síťovou zástrčku. Usazeniny na ochranném krytu odstranit kartáčkem. Plastové těleso a plastové díly vyčistit slabým domácím čisticím prostředkem a vlhkým hadrem. K čištění nepoužívejte agresivní prostředky nebo rozpouštědla. Elektrickou kosu nikdy neostříkávat stříkačkou nebo vysokotlakým čističem. Bezpodmínečně se vyhýbejte vniknutí vody do přístroje.

Pomocí dodaného držáku můžete elektrickou kosu přechovávat na zdi, čímž ušetříte místo.

Příslušenství a balení by mělo být z ekologických důvodů dáno k recyklaci. Aby mohla být provedena recyklace podle druhů, jsou plastové díly označeny!

14. Možné porucha a příčiny

Porucha Příčina Odstranění Motor neběží Není k dispozici síťové napětí Překontrolovat síťové napětí Řezná hlava je blokována Vytáhnout síťovou trávou nebo jinými předměty zástrčku a řeznou hlavu vyčistit Řezná hlava se neotáčí Pružná hřídel zlomená Zašlete přístroj i přes aktivaci za-/vypínače firmě ISC GmbH Anleitung ES 800-ES 1010 24.06.2004 11:52 Uhr Seite 33Observaciones importantes

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, také pouze výňatků, je přípustné výhradně se souhlasem firmy ISC GmbH.
