NÁVOD K OBSLUZE Royal AT 18 EINHELL

3. Stavěcí knoflík na otáčení rukojeti

6. Vedení okolo okrajů

9. Pedál pro nastavení úhlu sklonu

10. Přístroj pro napájení ze sítě

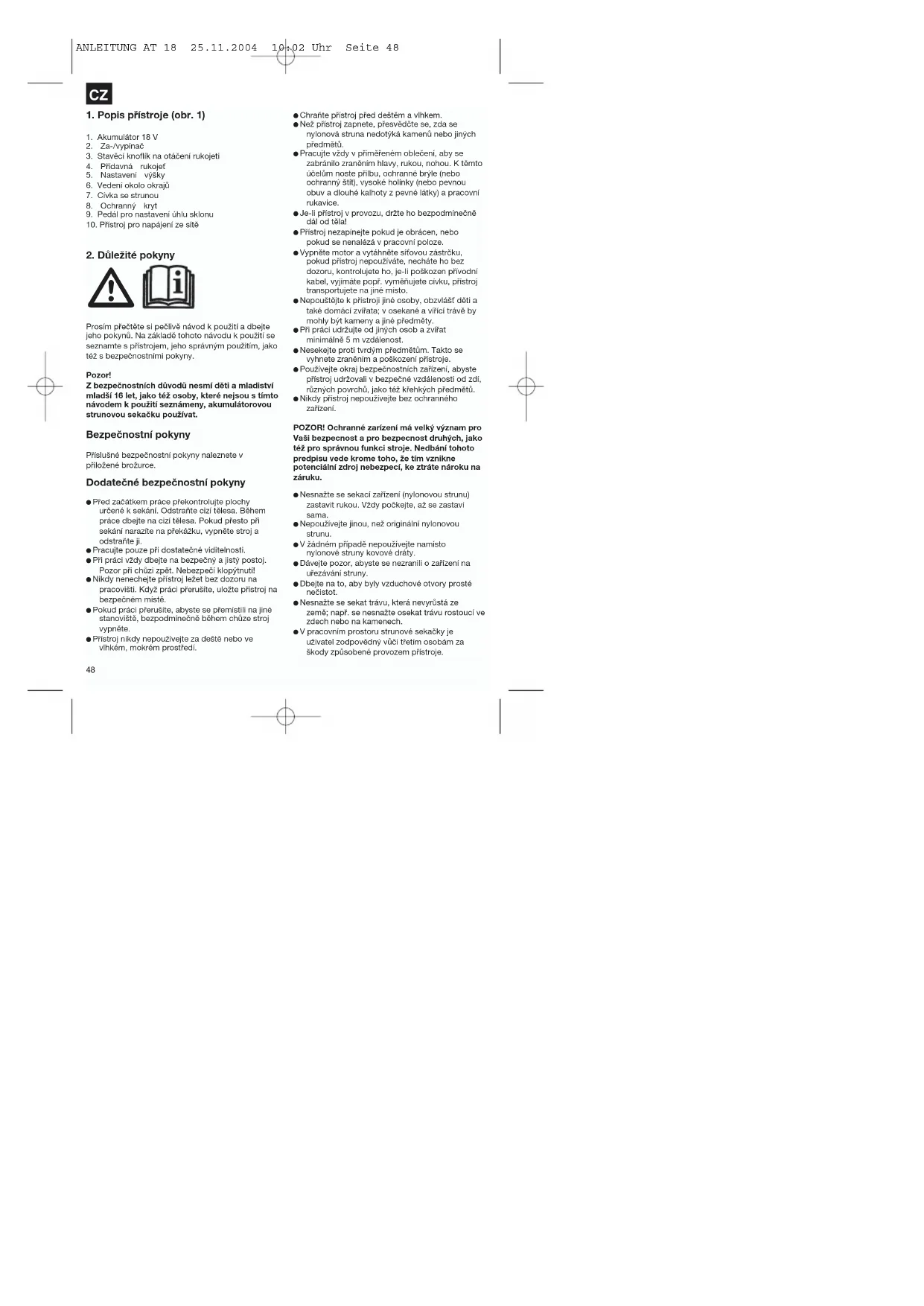

Prosím přečtěte si pečlivě návod k použití a dbejte jeho pokynů. Na základě tohoto návodu k použití se seznamte s přístrojem, jeho správným použitím, jako též s bezpečnostními pokyny. Pozor! Z bezpečnostních důvodů nesmí děti a mladiství mladší 16 let, jako též osoby, které nejsou s tímto návodem k použití seznámeny, akumulátorovou strunovou sekačku používat. Bezpečnostní pokyny Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Dodatečné bezpečnostní pokyny Před začátkem práce překontrolujte plochy určené k sekání. Odstraňte cizí tělesa. Během práce dbejte na cizí tělesa. Pokud přesto při sekání narazíte na překážku, vypněte stroj a odstraňte ji. Pracujte pouze při dostatečné viditelnosti. Při práci vždy dbejte na bezpečný a jistý postoj. Pozor při chůzi zpět. Nebezpečí klopýtnutí! Nikdy nenechejte přístroj ležet bez dozoru na pracovišti. Když práci přerušíte, uložte přístroj na bezpečném místě. Pokud práci přerušíte, abyste se přemístili na jiné stanoviště, bezpodmínečně během chůze stroj vypněte. Přístroj nikdy nepoužívejte za deště nebo ve vlhkém, mokrém prostředí. Chraňte přístroj před deštěm a vlhkem. Než přístroj zapnete, přesvědčte se, zda se nylonová struna nedotýká kamenů nebo jiných předmětů. Pracujte vždy v přiměřeném oblečení, aby se zabránilo zraněním hlavy, rukou, nohou. K těmto účelům noste přilbu, ochranné brýle (nebo ochranný štít), vysoké holínky (nebo pevnou obuv a dlouhé kalhoty z pevné látky) a pracovní rukavice. Je-li přístroj v provozu, držte ho bezpodmínečně dál od těla! Přístroj nezapínejte pokud je obrácen, nebo pokud se nenalézá v pracovní poloze. Vypněte motor a vytáhněte síťovou zástrčku, pokud přístroj nepoužíváte, necháte ho bez dozoru, kontrolujete ho, je-li poškozen přívodní kabel, vyjímáte popř. vyměňujete cívku, přístroj transportujete na jiné místo. Nepouštějte k přístroji jiné osoby, obzvlášť děti a také domácí zvířata; v osekané a vířící trávě by mohly být kameny a jiné předměty. Při práci udržujte od jiných osob a zvířat minimálně 5 m vzdálenost. Nesekejte proti tvrdým předmětům. Takto se vyhnete zraněním a poškození přístroje. Používejte okraj bezpečnostních zařízení, abyste přístroj udržovali v bezpečné vzdálenosti od zdí, různých povrchů, jako též křehkých předmětů. Nikdy přístroj nepoužívejte bez ochranného zařízení. POZOR! Ochranné zarízení má velký význam pro Vaši bezpecnost a pro bezpecnost druhých, jako též pro správnou funkci stroje. Nedbání tohoto predpisu vede krome toho, že tím vznikne potenciální zdroj nebezpecí, ke ztráte nároku na záruku. Nesnažte se sekací zařízení (nylonovou strunu) zastavit rukou. Vždy počkejte, až se zastaví sama. Nepoužívejte jinou, než originální nylonovou strunu. V žádném případě nepoužívejte namísto nylonové struny kovové dráty. Dávejte pozor, abyste se nezranili o zařízení na uřezávání struny. Dbejte na to, aby byly vzduchové otvory prosté nečistot. Nesnažte se sekat trávu, která nevyrůstá ze země; např. se nesnažte osekat trávu rostoucí ve zdech nebo na kamenech. V pracovním prostoru strunové sekačky je uživatel zodpovědný vůči třetím osobám za škody způsobené provozem přístroje.

Se zapnutým přístrojem nepřecházejte silnice a štěrkované cesty. Pokud přístroj nepoužíváte, uložte ho na suchém a dětem nepřístupném místě. Přístroj používejte pouze tak, jak je to uvedeno v tomto návodu k použití a držte ho vždy svisle k zemi. Každá jiná poloha je nebezpečná. Pravidelně kontrolujte, zda jsou šrouby pevně utaženy. Plochu určenou k sekání vždy udržovat prostou kabelů a jiných předmětů. Pokud musí být přístroj kvůli přepravě nadzvednut, musí být vypnut motor a je třeba vyčkat, až se přístroj zastaví. Před opuštěním přístroje musí být odstaven motor a vytažena síťová zástrčka. Během provozu nesmíte v žádném případě sekat proti tvrdým předmětům, jen tak zabráníte zraněním obsluhy a škodám na stroji. Při údržbě používat pouze originální náhradní díly. Před uvedením stroje do provozu a po jakémkoliv nárazu překontrolujte stroj, zda nevykazuje známky opotřebení nebo poškození a nechejte provést nutné opravy. Ruce a nohy nikdy nepřibližujte k řezacímu zařízení, především když zapnete motor. Po vytažení nové struny držte stroj než ho zapnete vždy v jeho normální pracovní poloze. Vyjměte akumulátor před kontrolami, čištěním nebo pracích na stroji a pokud není stroj v provozu. Pozor: Po odstavení nylonová struna ješte nekolik vterin rotuje!

3. Vysvětlení štítku s pokyny (viz obr. 2)

3. Chránit před vlhkostí!

4. Před uvedením do provozu si přečtěte návod k

5. Nepouštět třetí do oblasti nebezpečí!

Šířka záběru: Ø 26 cm Max. doba chodu: cca 30 min. Struna Ø 1,6 mm Třída ochrany: III Hladina akustického výkonu LWA: 96 dB(A) Hladina akustického tlaku LPA: 80 dB(A) NC výměnný akumulátor: 18 V Vibrace Aw: 6,4 m/s

Napájecí díl: Síťové napětí: 230 V ~ 50 Hz Výstup: Jmenovité napětí: 23 V Jmenovitý proud: 400 mA Hluk stroje může přesahovat 85 db (A). V tomto případě jsou pro obsluhu nutná ochranná opatření proti hluku. Hluk byl měřen podle IEC 59 CO 11, IEC 704, DIN 45635 část 21, NFS 31-031 (84/538/EWG). Hodnota kmitů vysílaných na rukojeti činí 6,4 m/s

byla zjištěna podle EN 786 Příloha D: 1996+A1:

Ochranný kryt nasunout na hlavu motoru (obr. 3) a upevnit přiloženými šrouby (obr. 4). Nejdříve upevněte šrouby (A) znázorněné na obr. 4, poté mohou být upevněny zbylé dva šrouby (B) ve spojení s vedením okolo okrajů (C).

Rukojeť (A) nasunout přes oba stavěcí knoflíky (B). Přitom stavěcí knoflíky (B) pevně zmáčknout.

Přístroj je určen k sekání trávníků, malých travnatých ploch v soukromých zahradách u domů a chalup. Jako přístroje pro použití v soukromých zahradách u domů a chalup jsou považovány ty, které nejsou používány na veřejných zelených plochách, v parcích, sportovištích, u silnic a v zemědělství a lesnictví. Dodržení výrobcem přiloženého návodu k použití je předpokladem pro řádné použití přístroje. Pozor! Kvůli nebezpečí pro osoby a věcným škodám nesmí být přístroj používán k drcení ve smyslu kompostování. ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 498. Před uvedením do provozu Výškovým nastavením a nastavením přídavné rukojeti je možné nastavit optimální pracovní polohu. Nastavení výšky (obr. 9): Postavte strunovou sekačku pevně na zem. Za použití posuvné součásti (A) může být výška nastavena podle tělesné výšky. Aby bylo nastavení výšky fixováno, musí toto pevně zaskočit. Nastavení přídavné rukojeti (obr. 5): Postavte strunovou sekačku pevně na zem. Stiskněte oba stavěcí knoflíky (B) a nastavte optimální polohu přídavné rukojeti (A). Stavěcí knoflíky pusťte. Přídavná rukojeť je nyní fixována. Nastavení úhlu sklonu vodicí násady (obr. 10) Postavte strunovou sekačku pevně na zem. Nohou zatlačte na pedál (A) bočně na krytu motoru. Nyní můžete násadu nastavit na požadovaný úhel sklonu. Aby byl úhel sklonu fixován, pusťte pedál a nechejte násadu zaskočit. Možné jsou 3 polohy zaskočení.

9. Uvedení do provozu

Strunová sekačka je určena na sekání trávy. Krátká nebo opotřebovaná nylonová struna vede ke snížení výkonu. POZOR! Při nastavování délky struny bezpodmínečně vytáhnout akumulátor! (obr. 11 a 12) Při každém použití částečně automatického systému posouvání struny se struna automaticky prodlouží, abyste mohli vždy sekat s optimální šířkou záběru. Prosím dbejte na to, že častým používáním automatiky posouvání struny se zvýší opotřebení struny. Pokyn: Pokud je stroj uváděn poprvé do provozu, je eventuálně přesahující, zbytečný konec struny zkrácen řezacím ostřím ochranného krytu. Je-li struna při prvním uvedení do provozu moc krátká, stiskněte knoflík na cívce se strunou a strunu silou vytáhněte. Při prvním náběhu je struna automaticky zkrácena na optimální délku. Odstraňte ochranu nože (obr. 4/D). Pozor: nebezpečí zranění! Nyní vložte akumulátor (obr. 11+12). Při prvním naběhnutí řezací hlavy je struna uříznuta na správnou délku. Krátká nebo opotřebovaná nylonová struna vede ke snížení výkonu. Abyste získali co možná nejvyšší výkon Vaší strunové sekačky, měli byste dodržovat následující pokyny: Nepoužívejte strunovou sekačku bez ochranných zařízení. Nesekejte, je-li tráva mokrá. Nejlepších výsledků docílíte, když je tráva suchá. K zapnutí strunové sekačky stiskněte zapínací blokovací knoflík a za-/vypínač (obr. 1/pol. 2). K vypnutí strunové sekačky za-/vypínač opět pusťte (obr. 1/pol. 2). Sekačku přibližovat k trávě pouze tehdy, je-li vypínač stisknut, tzn. strunová sekačka je v provozu. Ke správnému sekání přístroj vyklonit do strany a jít vpřed. Držte přitom strunovou sekačku o cca 30° nakloněnou (viz obr. 13 a obr. 14). Je-li tráva dlouhá, musí být od špičky postupně zkracována (viz obr. 15). Využívejte ochranný kryt, abyste se vyhnuli zbytečně velkému opotřebení struny. Nepřibližujte strunovou sekačku k tvrdým předmětům, abyste se vyhnuli zbytečně velkému opotřebení struny.

10. Použití strunové sekačky na sekání

okrajů Na sekání okrajů trávníků a záhonů může být strunová sekačka přestavena podle následujícího postupu: Odstranit akumulátor (obr. 11+12). Stiskněte stavěcí knoflík (obr. 1/pol. 3). Držte stavěcí knoflík stisknutý a otočte horní rukojeť o 180°, až zacvakne. Tímto způsobem je možné strunovou sekačku přestavět na vyžínač okrajů, kterým je možné provádět svislé sekání trávy (obr. 17).

11. Výměna cívky se strunou

POZOR! Před výměnou cívky se strunou bezpodmínečně vytáhnout akumulátor! (obr. 11+12) Ochranu nože (D) nasunout (obr. 4/D). Zatlačte bočně na označená pole krytu cívky a vyjměte ho s cívkou a odstraňte je společně s

cívkou (obr. 6/7). Dbejte přitom na to, aby se neztratila pružina. Vyjměte prázdnou cívku na strunu. Protáhněte konec struny nové cívky se strunou skrz očka krytu cívky (obr. 8). Kryt cívky s cívkou opět nasaďte do upínání cívky. Při prvním zapnutí je struna automaticky zkrácena na optimální délku. Ochranu nože sejmout. Pozor nebezpečí zranění. Při prvním naběhnutí řezací hlavy je struna uříznuta na správnou délku. Pozor! Vymrštené cásti nylonové struny mohou vést ke zranením!

12. Nabíjení akumulátoru

Akumulátor můžete sejmout tak, že pevně stiskněte obě zajišťovací svěrky (A) a akumulátor přitom směrem dozadu a dolu vytáhnete, jako na obr. 11+12. Porovnejte, jestli souhlasí síťové napětí udané na typovém štítku se síťovým napětím, které je k dispozici. Spojte napáječ (A) s akumulátorem. Zastrčte napáječ do zásuvky, zelená a červená LED na akumulátoru svítí (obr. 16). Doba nabíjení činí u prázdného akumulátoru cca 4 hodiny. Doba nabíjení je při existující zbytkové kapacitě příslušně kratší. Během nabíjecího procesu se akumulátorový článek může mírně zahřát. Toto je ovšem normální. Při montáži akumulátoru vložte akumulátor jako na obr. 11 do upevnění akumulátoru strunové sekačky. Dbejte přitom na to, aby akumulátor zasahoval do vedení akumulátoru krytu sekačky. Zasuňte poté akumulátor nadoraz do upevnění akumulátoru. Obě zajišťovací svěrky (obr. 12/A) přitom zaskočí do krytu sekačky. Alternativně můžete akumulátor nabíjet přímo na přístroji. Během nabíjení nesmí být přístroj nikdy zapnut! Pokud není nabití akumulátorového článku možné, překontrolujte prosím, zda v zásuvce existuje síťové napětí zda na nabíjecích kontaktech existuje bezvadný kontakt. Pokud není nabíjení akumulátorového článku ještě stále možné, prosíme Vás zaslat nabíječku a akumulátorový článek našemu zákaznickému servisu. V zájmu dlouhé životnosti akumulátorového článku byste se měli postarat o včasné dobití NC akumulátorového článku. Toto je v každém případě nutné, pokud zjistíte, že výkon přístroje klesá. Nikdy akumulátorový článek nevybíjejte úplně. Toto vede k defektu NC akumulátorového článku!

Před odstavením a čištěním strunovou sekačku vypnout, vyndat akumulátor a nasadit ochranu nože. Usazeniny na ochranném krytu odstranit kartáčkem. Plastové těleso a plastové díly vyčistit slabým domácím čisticím prostředkem a vlhkým hadrem. K čištění nepoužívejte agresivní prostředky nebo rozpouštědla! Strunovou sekačku nikdy neostříkávat vodou. Bezpodmínečně se vyhýbejte vniknutí vody do přístroje.

14. Objednání náhradních dílů

Při objednání náhradních dílů je třeba uvést následující údaje: Typ přístroje Číslo artiklu přístroje Identifikační číslo přístroje Číslo požadovaného náhradního dílu

1. Akumulátor 18 V 34.112.30.01.001

2. Za-/vypínač 34.112.30.01.002

3. Stavěcí knoflík na otáčení

rukojeti 34.112.30.01.003

4. Přídavná rukojeť 34.112.30.01.004

5. Nastavení výšky 34.112.30.01.005

6. Vedení okolo okrajů 34.112.30.01.006

9. Pedál pro nastavení úhlu

sklonu 34.112.30.01.009

10. Přístroj pro napájení ze sítě 34.112.30.01.010

Příslušenství a balení by měly být recyklovány neškodně pro životní prostředí. Aby byla zajištěna správná recyklace podle druhů, jsou plastové části označeny. ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 5116. Poruchy Přístroj neběží: Překontrolujte, zda je akumulátor nabit a zda funguje nabíječka. Pokud přístroj i přes existující napětí nefunguje, zašlete jej prosím na udanou adresu zákaznického servisu.

Dotisk nebo jiné rozmnožování dokumentace a průvodních dokumentů výrobků, také pouze výňatků, je přípustné výhradně se souhlasem firmy ISC GmbH.
