BEDIENUNGSANLEITUNG Royal AT 18 EINHELL

Art.-Nr.: 34.112.30 I.-Nr.: 01014

ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 12

ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 34

ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 45

ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 56

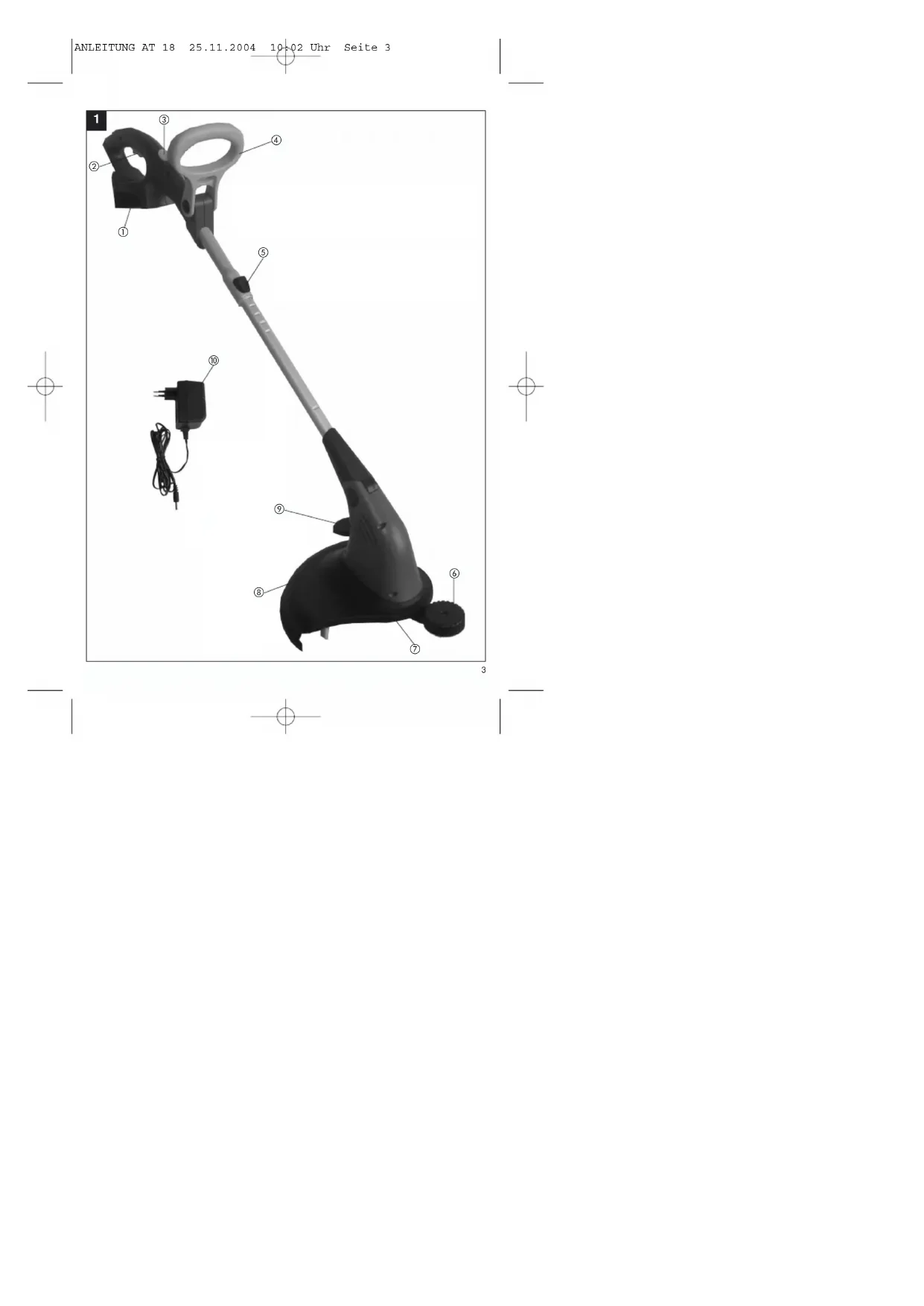

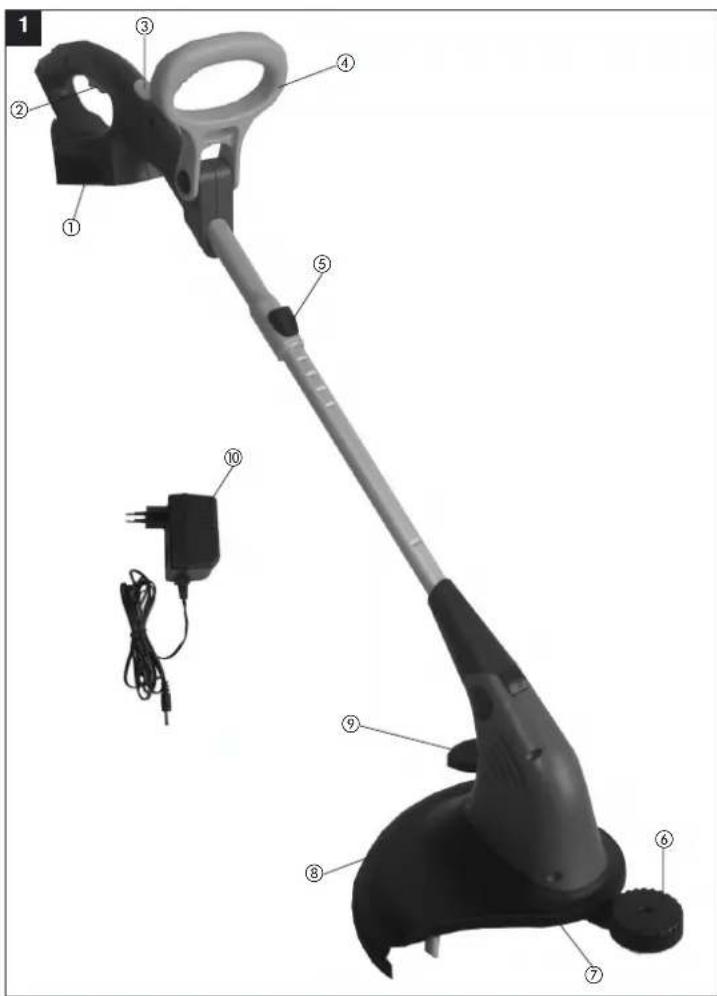

ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 61. Gerätebeschreibung (Abb. 1) 1. Akku 18 V2. Ein- Ausschalter 3. Stellknopf zum Drehen des Handgriffes4. Zusatzhandgriff5. Höhenverstellung6. Kantenführung7. Fadenspule8. Schutzhaube9. Pedal für Neigungswinkelverstellung10. Netzgerät

2. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältigdurch und beachten Sie deren Hinweise. Machen Siesich anhand dieser Gebrauchsanweisung mit demGerät, dem richtigen Gebrauch sowie denSicherheitshinweisen vertraut.Achtung!Aus Sicherheitsgründen dürfen Kinder undJugendliche unter 16 Jahren sowie Personen, diemit dieser Gebrauchsanweisung nicht vertrautsind, den Akku-Rasentrimmer nicht benutzen. Sicherheitshinweise Die entsprechenden Sicherheitshinweise finden Sieim beiliegenden Heftchen. Zusätzliche Sicherheitshinweise Überprüfen Sie das Schneidgut vor Arbeits-beginn. Entfernen Sie vorhandene Fremdkörper. Achten Sie während des Arbeitens auf Fremd-körper. Sollten Sie dennoch beim Schneiden auf ein Hindernis treffen, setzen Sie bitte die Maschine außer Betrieb und entfernen Sie dieses. Arbeiten Sie nur bei ausreichenden Sichtver-hältnissen. Achten Sie beim Arbeiten immer auf sicheren und festen Stand. Achtung beim Rückwärts-gehen, Stolpergefahr! Lassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz liegen. Sollten Sie die Arbeit unterbrechen, lagern Sie bitte das Gerät an einem sicheren Ort. Sollten Sie Ihre Arbeit unterbrechen, um sich zu einem anderen Arbeitsbereich zu begeben, schalten Sie das Gerät, während Sie sich dorthin begeben, unbedingt ab. Benützen Sie das Gerät nie bei Regen oder in feuchter, nasser Umgebung. Schützen Sie Ihr Gerät vor Feuchtigkeit und Regen. Bevor Sie das Gerät einschalten, überzeugen Siesich davon, dass der Nylonfaden keine Steine oder andere Gegenstände berührt. Arbeiten Sie immer mit angemessener Kleidung, um so Verletzungen des Kopfes, der Hände, der Füße zu verhindern. Tragen Sie zu diesem Zweck einen Helm, eine Schutzbrille (oder eineSchutzblende), hohe Stiefeln (oder festes Schuh-werk und eine lange Hose aus festem Stoff) und Arbeitshandschuhe. Wenn das Gerät in Betrieb ist, halten Sie es unbedingt vom Körper entfernt! Schalten Sie das Gerät nicht ein, wenn es umge-dreht ist bzw. wenn es nicht in der Arbeitsstellung ist. Schalten Sie den Motor ab wenn: Sie das Gerät nicht benutzen, Sie es unbewacht lassen, Sie es kontrollieren, Sie die Spule entnehmen bzw. aus-tauschen, Sie das Gerät von einem Ort zum anderen transportieren. Halten Sie das Gerät von anderen Personen, ins-besondere Kindern und auch von Haustieren fern; im geschnittenen und aufgewirbelten Gras könnten Steine und andere Gegenstände sein. Halten Sie während der Arbeit von anderen Personen und Tieren einen Abstand von mindestens 5 m. Schneiden Sie nicht gegen harte Gegenstände. So vermeiden Sie es, sich zu verletzen und das Gerät zu beschädigen. Verwenden Sie den Rand der Schutzvorrichtung, um das Gerät von Mauern, verschiedenen Ober-flächen, sowie zerbrechlichen Dingen fernzu-halten. Verwenden Sie das Gerät nie ohne die Schutz-vorrichtung. ACHTUNG! Die Schutzvorrichtung ist für Ihre Sicherheit und die Sicherheit anderer, sowiefür ein korrektes Funktionieren der Maschine wesentlich. Das Nichtbeachten dieserVorschrift führt abgesehen davon, dass dadurch eine potentielle Gefahrenquellegeschaffen wird, zum Verlust des Garantieanspruches.

ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 7D

Versuchen Sie nicht, die Schneidvorrichtung (Nylonfaden) mit den Händen anzuhalten. Warten Sie immer ab, bis sie von allein anhält. Verwenden Sie keinen anderen als den Original- Nylonfaden. Verwenden Sie anstelle des Nylonfadens auf keinen Fall Metalldrähte. Seien Sie vorsichtig gegen Verletzungen an der Einrichtung, die zum Abschneiden der Fadenlänge dient. Achten Sie darauf, daß Luftöffnungen frei von Verschmutzungen sind. Versuchen Sie nicht, mit dem Gerät Gras zu schneiden, das nicht am Boden wächst; versuchen Sie zum Beispiel nicht, Gras zu schneiden, das an Mauern oder auf Steinen, usw. wächst. Im Arbeitsbereich des Rasentrimmers ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wird. Überqueren Sie mit eingeschaltetem Gerät keine Straßen oder Kieswege. Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem trockenen und für Kinder unzugänglichen Ort auf. Verwenden Sie das Gerät nur so, wie es in dieser Bedienungsanleitung beschrieben ist und halten Sie es immer senkrecht zum Boden. Jede andere Stellung ist gefährlich. Überprüfen sie regelmäßig, ob die Schrauben richtig angezogen sind. Die zu schneidende Fläche immer von Kabeln und anderen Gegenständen frei halten. Muss das Gerät zum Transport angehoben werden, ist der Motor abzustellen und der Stillstand des Werkzeuges abzuwarten. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen und der Netzstecker zu ziehen. Während des Betriebs dürfen Sie auf keinem Fall gegen harte Gegenstände schneiden, nur so vermeiden Sie Verletzungen des Bedieners und Schäden am Gerät. Für die Instandhaltung nur Orginal-Ersatzteile verwenden. Vor Inbetriebnahme der Maschine und nach irgendwelchem Aufprall, prüfen Sie sie auf Anzeichen von Verschleiß oder Beschädigung, und lassen Sie notwendige Reparaturen durchführen. Halten Sie immer Hände und Füße von der Schneideeinrichtung entfernt, vor allem, wenn Sie den Motor einschalten. Nach dem Herausziehen eines neuen Fadens halten Sie die Maschine immer in ihre normale Arbeitsposition, bevor Sie eingeschaltet wird. Ziehen Sie den Akku ab vor Prüfungen, Reinigungen oder Arbeiten an der Maschine und wenn sie nicht im Gebrauch ist. Achtung: Nach dem Abstellen rotiert der Nylonfaden noch einige Sekunden nach!

3. Erklärung des Hinweisschildes

(siehe Abb. 2) auf dem Gerät 1: Warnung! 2: Augenschutz tragen! 3: Vor Feuchtigkeit schützen! 4: Vor Inbetriebnahme lesen Sie die Gebrauchsanweisung! 5: Dritte aus dem Gefahrenbereich fernhalten! 6: Werkzeug läuft nach!

4. Technische Daten:

Schnittkreis: ø 26 cm max. Laufzeit: ca. 30 min. Schneifaden Ø 1,6 mm Schutzklasse: III Schalleistungspegel LWA: 96 dB(A) Schalldruckpegel LPA: 80 dB(A) NC Wechselakku: 18 V Vibration A

Netzteil: Netzspannung: 230 V ~ 50 Hz Ausgang: Nennspannung: 23 V Nennstrom: 400 mA Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaß- nahmen für den Bedienenden erforderlich. Das Geräusch wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/538/EWG) gemessen. Der Wert der am Griff ausgesendeten ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 8D

Schwingungen beträgt 6,4 m/s

und wurde nach EN 786 Anhang D: 1996+A1: 2000 ermittelt.

5. Montage Schutzhaube

Die Schutzhaube auf den Motorkopf stecken (Bild

3) und mit den beiliegenden Schrauben be-

festigen (Bild 4). Befestigen Sie zuerst die in Bild 4 gezeigten Schrauben (A), anschließend können die rest- lichen zwei Schrauben (B) in Verbindung mit der Kantenführung (C) befestigt werden.

6. Montage Handgriff (Bild 5)

Den Handgriff (A) über die beiden Stellknöpfe (B) schieben. Dabei die Stellknöpfe (B) fest zusammen- drücken.

7. Ordnungsgemäßer Gebrauch

Das Gerät ist zum Schneiden von Rasen, kleinen Grasflächen im privaten Haus- und Hobbygarten bestimmt. Als Geräte für den privaten Haus- und Hobbygarten werden solche angesehen, die nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt werden. Die Einhaltung der vom Hersteller beigefügten Gebrauchsanweisung ist Voraussetzung für den ordungsgemäßen Gebrauch des Gerätes. Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zerkleinern im Sinn von Kompostieren verwendet werden.

8. Vor Inbetriebnahme

Durch die Höhenverstellung und Verstellung des Zusatzhandgriffes kann eine optimale Arbeits- position eingestellt werden. Höhenverstellung (Abb. 9): Stellen Sie den Rasentrimmer fest auf den Boden. Durch Betätigung des Schiebers (A) kann die Höhe körpergerecht eingestellt werden. Damit die Höhen- verstellung fixiert ist muss diese fest einrasten. Verstellung des Zusatzhandgriffes (Abb. 5): Stellen Sie den Rasentrimmer fest auf den Boden. Drücken sie die beiden Stellknöpfe (B) und stellen sie die optimale Stellung des Zusatzhandgriffes (A) ein. Lassen Sie die Stellknöpfe los. Der Zusatz- handgriff ist jetzt fixiert. Neigungswinkelverstellung Führungsholm (Abb. 10) Stellen Sie den Rasentrimmer fest auf den Boden. Drücken Sie mit dem Fuß auf das Pedal (A) seitlich am Motorgehäuse. Nun können Sie den Holm auf den gewünschten Neigungswinkel einstellen. Damit der Neigungswinkel fixiert ist, lassen Sie das Pedal los und lassen Sie den Holm einrasten. 3 Rastungen sind möglich.

Der Rasentrimmer ist nur zum Schneiden von Rasen bestimmt. Ein kurzer oder abgenutzter Nylonfaden führt zu niedrigen Schnittleistungen. ACHTUNG! Beim Einstellen der Faden- länge unbedingt Akku abziehen! (Abb. 11 und 12) Der Rasentrimmer besitzt ein teilautomatisches Fadenverlängerungssystem. Bei jeder Betätigung des teilautomatischen Fadenverlängerungssystems wird der Faden automatisch verlängert, damit Sie immer mit der optimale Schnittbreite Ihren Rasen kürzen. Bitte Berücksichtigen Sie, daß der Verschleiß des Fadens durch häufige Betätigung des Fadenver- längerunsautomatik erhöht wird. Hinweis: Wenn Ihre Maschine zum ersten Mal in Betrieb genommen wird, wird das eventuell über- stehende, überschüssige Ende des Schnitt- fadens von der Schneideklinge der Schutzhaube gekürzt. Ist der Faden bei der ersten Inbetriebnahme zu kurz, drücken Sie den Knopf an der Fadenspule und ziehen den Faden kräftig heraus. Beim ersten Anlauf wird der Schneidfaden auto- matisch auf optimale Länge gekürzt. Entfernen Sie den Messerschutz (Abb. 4/D). Vor- sicht: Verletzungsgefahr! Setzen Sie nun den Akku ein (Abb. 11+12). Beim ersten Anlauf des Schneid- kopfes wird der Faden auf die richtige Länge abge- schnitten. Ein kurzer oder abgenutzter Nylonfaden führt zu niedrigen Schnittleistungen. Um die höchste Leistung von Ihrem Rasentrimmer zu erhalten, sollten Sie bitte den folgenden Anweisungen folgen: Verwenden Sie den Rasentrimmer nicht ohne ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 9D

Schutzvorrichtung. Mähen Sie nicht, wenn das Gras naß ist. Die besten Ergebnisse erzielen Sie bei trockenem Gras. Um Ihren Rasentrimmer einzuschalten drücken Sie den Einschalt-Sperrknopf und den Ein-/ Aus- schalter (Bild 1/Pos. 2). Um Ihren Rasentrimmer auszuschalten lassen Sie den Ein/Aus Schalter (Bild 1 / Pos.2) wieder los. Den Rasentrimmer nur dann an das Gras annähern, wenn der Schalter gedrückt ist, d.h. wenn der Rasentrimmer in Betrieb ist. Um richtig zu schneiden, das Gerät seitlich schwenken und Vorwärtsgehen. Halten Sie den Rasentrimmer dabei um ca. 30° geneigt (siehe Bild 13 und Bild 14). Bei langem Gras muß das Gras, von der Spitze aus, stufenweise kürzer geschnitten werden (siehe Bild 15). Nutzen Sie die Schutzhaube aus, um einen unnötigen Fadenverschleiß zu vermeiden Halten Sie den Rasentrimmer fern von harten Gegenständen, um einen unnötigen Fadenver- schleiß zu vermeiden.

10. Verwendung des Rasentrimmers

als Kantenschneider Um die Kanten von Rasen und Beeten zu schneiden, kann der Rasentrimmer auf folgende Weise umfunktioniert werden: Akku entfernen (Abb. 11+12) Drücken Sie den Stellknopf (Bild 1/Pos. 3) Halten Sie den Stellknopf gedrückt und drehen Sie den oberen Handgriff um 180°, bis dieser einrastet. Auf diese Weise hat man den Rasentrimmer zu einem Kantenschneider umfunktioniert, mit dem man Vertikalschnitte des Rasens ausführen kann (Bild 17).

11. Austausch der Fadenspule

ACHTUNG! Vor Austausch der Fadenspule unbedingt Akku entfernen! (Abb. 11+12)! Messerschutz aufstecken (Abb. 4/D). Drücken Sie seitlich auf die gekennzeichneten Felder der Spulenabdeckung und entnehmen diese mit der Spule (Bild 6/7). Achten Sie bitte darauf, dass die Feder nicht verloren geht. Entnehmen Sie die leere Fadenspule. Führen Sie das Fadenende der neuen Fadenspule durch die Öse der Spulenab- deckung (Bild 8). Setzen Sie die Spulenabdeckung mit der Spule wieder in die Spulenaufnahme ein. Messerschutz abnehmen. Vorsicht Verletzungs- gefahr. Beim ersten Anlauf des Schneidkopfes wird der Faden auf die richtige Länge abgeschnitten. ACHTUNG! Weggeschleuderte Teile des Nylonfadens können zu Verletzungen führen.

Sie können den Akku entnehmen, indem Sie die beiden Verriegelungsklemmen (A) fest drücken und den Akku dabei nach hinten und nach unten, wie in Abb. 11+12 gezeigt, abziehen. Vergleichen Sie ob die auf dem Typenschild des Ladegerätes angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Verbinden Sie das Netzteil mit dem Akku. Stecken Sie das Netzteil in die Steckdose, die grüne und rote LED am Akku leuchten (Abb. 16). Die Ladezeit bei leerem Akku beträgt ca. 4 Stunden. Die Ladezeit ist bei vorhandener Rest- kapazität entsprechend kürzer. Während des Ladevorgangs kann sich der Akku etwas er- wärmen. Dies ist jedoch normal. Zur Montage des Akkus setzen Sie den Akku wie in Abb. 11 gezeigt in die Akkuaufnahme des Trimmers ein. Achten sie darauf, daß der Akku in die Akkuführung des Trimmergehäuses greift. Schieben Sie dann den Akku bis zum Anschlag in die Akkuaufnahme. Die beiden Verriegelungs- klemmen (Abb. 12/A) rasten dabei in das Trimmergehäuse ein. Alternativ können sie den Akku auch direkt am Gerät laden. Während des Ladevorgangs das Gerät niemals einschalten! Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte, ob an der Steckdose die Netzspannung vor- handen ist ob ein einwandfreier Kontakt an den Ladekon takten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie, das Ladegerät und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku- ANLEITUNG AT 18 25.11.2004 10:02 Uhr Seite 10Packs sollten Sie für eine rechtzeitige Wiederauf- ladung des NC-Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, daß die Leistung des Akku-Schraubers nachläßt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des NC-Akku-Packs! 13.Wartung und Pflege Vor dem Abstellen und Reinigen den Rasen- trimmer ausschalten, den Akku abziehen und den Messerschutz aufstecken. Ablagerungen an der Schutzhaube mit einer Bürste entfernen Den Kunststoffkörper und die Kunststoffteile mit leichtem Haushaltsreiniger und einem feuchten Tuch säubern Verwenden Sie für die Reinigung keine aggressiven Mittel oder Lösungsmittel! Den Rasentrimmer nie mit Wasser abspritzen. Vermeiden Sie unbedingt ein Eindringen von Wasser in das Gerät.

14. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: V Typ des Gerätes V Artikelnummer des Gerätes V Ident- Nummer des Gerätes V Ersatzteil- Nummer des erforderlichen Ersatzteils

1. Akku 18 V 34.112.30.01.001

2. Ein- Ausschalter 34.112.30.01.002

5. Höhenverstellung 34.112.30.01.005

6. Kantenführung 34.112.30.01.006

10. Netzgerät 34.112.30.01.010

Zubehör und Verpackung sollten einer umwelt- gerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

Gerät läuft nicht: Überprüfen Sie, ob der Akku geladen ist und ob das Ladegerät funktioniert. Falls das Gerät trotz vorhandener Spannung nicht funktioniert, senden Sie es bitte an die angegebene Kundendienstadresse.
