Märke	Einhell
Modell	RG-CT 18/1 Li
Produkttyp	Trådlös röjsåg
Rotationshastighet	8500 varv/min
Skärdiameter	24 cm
Maximal gångtid	Ca 40 min
Skyddsklass	III
Ljudeffektnivå	94 dB
Ljudtrycksnivå	78 dB
Batteri	18 V / 1500 mAh (Li-Ion)
Laddare	230 V ~ 50 Hz, ut 21,3 V / 1000 mA
Vikt	2,2 kg
Huvudfunktioner	Gräsklippning, kantklippning (roterande huvud 90°), justerbart handtag, extrahandtag
Underhåll och rengöring	Rengöring med fuktig trasa, byte av blad, inget internt underhåll
Säkerhet	Startspärr, skyddshuv, stoppanordning för roterande huvud
Reservdelar och reparerbarhet	Reservblad (ref. 34.057.30), batteri, laddare, eftermarknadsservice
Allmän information	Användning i privat trädgård, ej professionell, 2 års garanti

Vanliga frågor - RG-CT 18/1 Li EINHELL

Hur laddar man batteriet till röjsågen Einhell RG-CT 18/1 Li?

Ta bort batteriet från apparaten genom att trycka på sidoknapparna. Anslut laddaren till ett 230 V-uttag och sätt laddkontakten i batteriets kontakt. Röd lampa indikerar laddning; grön lampa tänds när batteriet är fulladdat (cirka 2 timmar). Ladda ur batteriet aldrig helt.

Vilka säkerhetsföreskrifter måste följas?

Bär ögonskydd, håll människor på avstånd, läs bruksanvisningen före användning, skydda apparaten mot fukt, och var medveten om att verktyget fortsätter rotera på grund av tröghet efter avstängning. Använd alltid skyddshuven.

Hur monterar man skyddshuven?

Skjut skyddshuven över motorhuset i pilens riktning tills den snäpper fast ordentligt. Se till att kantguiden inte hindrar bladhuvudet. Kontrollera att den snäpper fast som visas i manualen.

Hur justerar man höjden på röjsågen?

Lossa kopplingsmuttern på skaftet, justera önskad arbetshöjd, och dra sedan åt muttern ordentligt för att låsa läget.

Hur omvandlar man röjsågen till en kantklippare?

Ta bort batteriet, dra sedan stoppanordningen för det roterande motorhuvudet i pilens riktning och vrid huvudet 90° tills det snäpper fast. Du kan då klippa kanter vertikalt.

Hur byter man bladet?

Se till att batteriet är borttaget. Tryck bladet inåt och ta bort det genom den stora öppningen. Montera det nya bladet i omvänd ordning och se till att det snäpper fast korrekt. Reservbladet har referensnummer 34.057.30.

Vad gör man om apparaten inte startar?

Kontrollera först att batteriet är laddat och att laddaren fungerar. Om allt är korrekt men apparaten inte startar, kontakta eftermarknadsservice för retur.

Vilka tillbehör medföljer röjsågen?

Leveransinnehållet omfattar: gräsklipparen, skyddshuven, batteriet, laddaren, extrahandtaget med reservblad, bruksanvisningen och säkerhetsföreskrifterna.

Vad är garantitiden och hur använder man den?

Garantin är 2 år från inköpsdatum. För att använda den, skicka den defekta apparaten tillsammans med originalkvittot och en beskrivning av problemet till eftermarknadsservice. Portokostnaderna står du för. Garantin täcker inte normalt slitage, skador på grund av felaktig användning eller obehöriga ingrepp.

Hur rengör och underhåller man röjsågen?

Efter varje användning, rengör apparaten med en fuktig trasa och lite svart såpa. Använd inte aggressiva produkter. Undvik att vatten tränger in. Ta bort avlagringar på huven med en borste. Inget annat internt underhåll krävs.

BRUKSANVISNING RG-CT 18/1 Li EINHELL

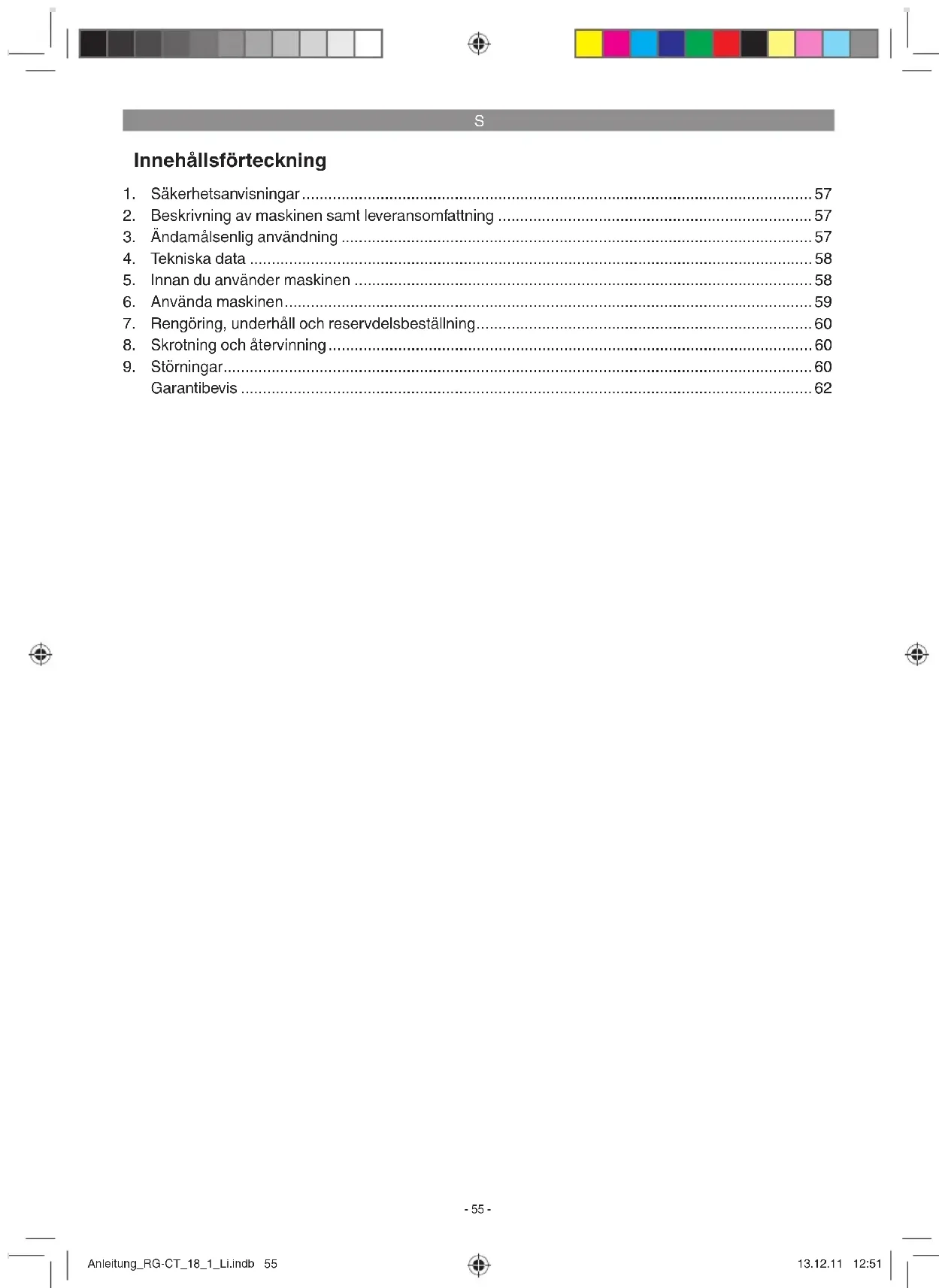

Innehållsförteckning

1. Säkerhetsanvisningar 57
2. Beskrivning av maskinen samt leveransomfattning 57
3. Ändamålsenlig användning 57
4. Tekniska data 58
5. Innan du använder maskinen 58
6. Använda maskinen....59
7. Rengöring, underhåll och reservdelsbeställning....60
8. Skrotning och återvinning....60
9. Störningar....60
   Garantibevis 62

-55-

Varning - Läs igenom bruksanvisningen för att sänka risken för skador

-56-

Innan produkten kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna original-bruksanvisning / dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna original-bruksanvisning / dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstätt om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Förklaring av skylten på maskinen (se bild 20)

1: Varning!
2: Använd ögonskydd.
3: Skydda mot fuktig omgivning.
4: Läs igenom bruksanvisningen noggrant innan du använder maskinen.
5: Se till att inga andra personer fi nns i farozonen.
6: Verktyget efterroterar.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1 Inkopplingsspärr
2 Strömbrytare
3 Spärr för inställning av handtaget
4 Stödhandtag
5 Höjdinställning
6 Kantstyrning
7 Knivhuvud
8 Skyddskåpa
9 Kniv
10 Laddare

11 Batteri
12 Fack för reservknivar
13 Spärr för vridbart motorhuvud

2.2 Leveransomfattning

• Öppna förpackningen och ta försiktigt ut maskinen ur förpackningen.
• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om förhanden).
• Kontrollera att leveransen är komplett.
• Kontrollera om maskinen eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

WARNING!

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

• Trimmer
• Skyddskåpa
  Batteri
  Laddare
  • Stödhandtag med reservknivar
  • Original-bruksanvisning
  • Säkerhetsanvisningar

3. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor och mindre gräsytor i privata och hobbyanlagda trädgårdar.

Maskiner för sådana trädgårdar får inte användas till off entliga grönområden, parker, sportanläggningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas.

Obs! För att undvika personskador samt materiella skador får maskinen inte användas till att fi nfördela material inför kompostering.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren övertar inget ansvar

S

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om maskinen används inom kommersiella, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Varvtal n_b .....8 500 min ^-1

Snittdiameter ....∅ 24 cm

Max. drifttid ca 40 min

Skyddsklass ....III

Ljudtrycksnivå L _pA 78 dB

Utbytbart batteri 18 V DC / 1 500 mAh

Vibration 5,8 m/s

Osäkerhet K 1,5 m/s²

Vikt 2,2 kg

Laddare

Nätspänning 230 V \~ 50 Hz

Utgång

Nominell spänning 21,3 V DC

Nominell ström 1000 mA

Bullret från denna maskin kan överskrida 85 dB(A). I sådana fall måste användaren skyddas med bullerskyddande åtgärder. Bullret har mätts upp enligt prEN ISO 10518. Vibrationerna som handtaget avger har mätts upp enl. prEN ISO 10518.

⚠ Obs!

Vibrationsvärdet förändras pga. elverktygets användningsområde och kan i undantagsfall ligga över det angivna värdet.

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte längre används.
• Bär handskar.

5. Innan du använder maskinen

5.1 Montera skyddskåpan (bild 3-4)

När du monterar skyddskåpan (bild 1/pos. 8) måste du se till att kantstyrningen (bild 1/pos. 6) befi nner sig i ett läge där knivhuvudet (bild 1/pos.

7) inte hindrar monteringen. Skjut skyddskåpan (bild 1/pos. 8) på motorkåpan i pilens riktning enligt beskrivningen i bild 3. Se till att skyddskåpan snäpper in rätt! Kontrollera att skyddskåpan har monterats enligt beskrivningen i bild 4.

5.2 Höjdinställning (bild 5)

Lossa på överfallsmuttern (bild 5/pos. 5) tills grästrimmerns stång kan tryckas samman eller dras isär lätt. Ställ sedan in den avsedda arbets-höjden (bild 6) och fi xera stängen i detta läge genom att dra åt överfallsmuttern.

5.3. Montera stödhandtaget (bild 7)

Montera stödhandtaget på det härför avsedda fästet och passande till kuggarna (bild 7/pos. I & II). Fäst därefter stödhandtaget med den bifogade skruven och spärren. Kontrollera att facet för reservknivarna pekar mot maskinens ovandel.

5.4 Ställa in stödhandtaget (bild 8)

Lossa på fästskruven (bild 8/pos. 3) till stödhandtaget tills handtaget utan vidare kan fällas framåt eller bakåt. Ställ in avsett läge och dra sedan åt fästskruven på nytt.

5.5 Ställa in stångens lutningsvinkel (bild 9)

Tryck in knoppen för att ställa in stångens lutningsvinkel (bild 9/pos K). Därefter kan du ställa in stången på avsedd lutningsvinkel. För att lutningsvinkeln ska fi xeras måste du släppa knoppen och sedan låta stången snäppa in. Tre olika lägen är möjliga.

-58-

S

5.6. Montera batteriet (bild 10/11)

Tryck in spärrknapparna på batteriets sida enligt beskrivningen i bild 10 och skjut sedan in batteriet i det härför avsedda batterifästet. När batteriet befi nner sig i läget som visas i bild 11 måste du se till att spärrknapparna snäpper in. Demontera batteriet i omvänd ordningsföljd.

5.7 Ladda batteriet (bild 12)

1. Dra ut batteriet ur maskinen. Tryck in spärrknapparna på batteriets sidor.
2. Kontrollera att nätspänningen som anges på märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens nätkabel till ett stickuttag och anslut stickkontakten (bild 12/pos. N) till laddningsuttaget på batteriet. Den röda lysdioden indikerar att batteriet laddas.
3. Laddaren avslutar uppladdningen automatiskt när batteriet är fulladdat (efter ca 2 tim). Den gröna lysdioden är tänd.

Medan batteriet laddas värms det en aning. Detta är dock normalt. Om batteriet inte kan laddas måste du kontrollera

• att nätspänning finns i vägguttaget
- att det finns fullgod kontakt vid laddningskontakterna.

Om batteriet fortfarande inte kan laddas måste du skicka in

• laddaren och
• batteriet
  till vår kundtjänstavdelning.

För att batteriets livslängd ska bli så lång som möjligt måste du alltid ladda batteriet i god tid. Detta är alltid nödvändigt om du märker att den batteridrivna grästrimmerns prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

6. Använda maskinen

Beakta följande instruktioner för att få ut största möjliga prestanda av din grästrimmer:

• Använd inte grästrimmern utan skyddsanordning.
  • Använd inte grästrimmern om gräset är blött. Det bästa resultatet får du om gräset är torrt.
• Tryck in inkopplings-spärrknappen (bild 2/pos. 1) och strömbrytaren (bild 2/pos. 2) för att slå på grästrimmern.
• Släpp strömbrytaren (bild 2/pos. 2) för att slå ifrån grästrimmern.
• För endast grästrimmern mot gräset medan du håller strömbrytaren intryckt, dvs. medan grästrimmern är i drift.
• För att trimma på rätt sätt måste du luta grästrimmern en aning och svänga den medan du går framåt. Håll grästrimmern i ca 30° lutning (se bild 17 och 18).
• Om gräset är högt måste du kapa det stegvis (se bild 19).
• Använd skyddskåpan för att undvika onödigt högt slitage.
• Kör inte med grästrimmern intill hårda föremål eftersom detta leder till onödigt slitage.

Använda grästrimmern som kantskärare

För att trimma kanter på gräsmattor och rabatter kan grästrimmern omfunktioneras på följande sätt:

• Ta av batteriet
- Dra spärren för det vridbara motorhuvudet i pilens riktning enligt beskrivningen i bild 13.
- Vrid motorhuvudet med 90° i avsedd riktning tills det snäpper in.
- På detta sätt har grästrimmern omfunktionerats till en kantskärare som kan användas till vertikala snitt i gräsmattan.

-59-

S

7. Rengöring, underhåll och reservdelsbeställning

Slå ifrån grästrimmern och dra ut batteriet innan du ställer undan och rengör maskinen.

7.1 Rengöring

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre.
• Ta bort avlagringar på skyddskåpan med en borste.

8. Skrotning och återvinning

Maskinen ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Maskinen och dess tillbehör består av olika material som t ex metaller och plaster. Lämna in defekta delar till ett godkänt insamlingsställe i din kommun. Hör efter med din kommun eller med försäljaren i din specialbutik.

9. Störningar

Maskinen startar inte:

Kontrollera att batteriet är fulladdat och att laddaren fungerar. Om maskinen inte fungerar trots att spänning finns i nätet, ska den skickas in till kundtjänst (se adress).

7.2 Byta ut kniven (bild 15-16)

OBS! Demontera tvunget batteriet innan du byter ut kniven!

• För att ta ut kniven måste du först skjuta kniven inåt och sedan ta ut den genom den stora öppningen enligt beskrivningen i bild 15.
• Montera in den nya kniven i omvänd ordningsföljd. Kontrollera att kniven snäpper in rätt enligt beskrivningen i bild 16.

7.3 Underhåll

I maskinens inre fi nns inga delar som kräver underhåll.

7.4 Reservdelsbeställning

Ange följande information när du beställer reservdelar:

• Produkttyp
  • Produktens artikelnummer
• Produktens ID-nr.
  • Reservdelsnumret för reservdelen

Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

Reservkniv art.-nr.: 34.057.30

-60-

S

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

-61-

S

Garantibevis

Bästa kund,

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Vår garanti omfattar dessutom inte ersättning för transportskador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätpänning eller strömart), missbruk eller ej ändamålsenliga användningar (t ex överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm), yttre våld eller yttre påverkan (t ex skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti. Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.
3. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
4. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt frankerat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
