Merk	Einhell
Model	RG-CT 18/1 Li
Producttype	Draadloze bosmaaier
Rotatiesnelheid	8500 tpm
Snijdiameter	24 cm
Maximale looptijd	Ongeveer 40 min
Beschermingsklasse	III
Geluidsvermogensniveau	94 dB
Geluidsdrukniveau	78 dB
Accu	18 V / 1500 mAh (Li-Ion)
Lader	230 V ~ 50 Hz, uitgang 21,3 V / 1000 mA
Gewicht	2,2 kg
Hoofdfuncties	Grasmaaien, randmaaien (draaibare kop 90°), verstelbare geleiding, extra handgreep
Onderhoud en reiniging	Reinigen met vochtige doek, vervangen van het mes, geen intern onderhoud
Veiligheid	Startvergrendeling, beschermkap, stopinrichting van de draaibare kop
Reserveonderdelen en repareerbaarheid	Vervangingsmes (ref. 34.057.30), accu, lader, klantendienst
Algemene informatie	Gebruik in privétuin, niet professioneel, garantie 2 jaar

Veelgestelde vragen - RG-CT 18/1 Li EINHELL

Hoe laad ik de accu van de Einhell RG-CT 18/1 Li bosmaaier op?

Verwijder de accu door op de zijtoetsen te drukken. Sluit de lader aan op een 230 V stopcontact en steek de laadstekker in de accuconnector. Het rode lampje geeft aan dat er wordt geladen; het groene lampje gaat branden wanneer de accu volledig is opgeladen (ongeveer 2 uur). Laat de accu nooit volledig ontladen.

Welke veiligheidsvoorschriften moet ik in acht nemen?

Draag oogbescherming, houd mensen op afstand, lees de gebruiksaanwijzing voor gebruik, bescherm het apparaat tegen vocht en weet dat het gereedschap na uitschakeling nog even naloopt. Gebruik altijd de beschermkap.

Hoe monteer ik de beschermkap?

Schuif de beschermkap in de richting van de pijl op de motorkap totdat deze goed vastklikt. Zorg ervoor dat de randmaaier de messenkop niet hindert. Controleer het vastklikken zoals in de handleiding is afgebeeld.

Hoe stel ik de hoogte van de bosmaaier in?

Draai de wartelmoer op de steel los, stel de gewenste werkhoogte in en draai de moer weer stevig vast om de positie te fixeren.

Hoe verander ik de bosmaaier in een randmaaier?

Verwijder de accu, trek vervolgens de stopinrichting van de draaibare motorkop in de richting van de pijl en draai de kop 90° totdat deze vastklikt. U kunt dan verticaal randen maaien.

Hoe vervang ik het mes?

Zorg ervoor dat de accu is verwijderd. Duw het mes naar binnen en verwijder het via de grote opening. Plaats het nieuwe mes in omgekeerde volgorde en zorg voor een goede vergrendeling. Het vervangingsmes heeft referentienummer 34.057.30.

Wat te doen als het apparaat niet start?

Controleer eerst of de accu is opgeladen en of de lader werkt. Als alles in orde is maar het apparaat niet start, neem dan contact op met de klantendienst voor retourzending.

Welke accessoires worden meegeleverd met de bosmaaier?

De leveringsomvang omvat: de grasmaaier, de beschermkap, de accu, de lader, de extra handgreep met vervangingsmessen, de gebruiksaanwijzing en de veiligheidsvoorschriften.

Wat is de garantieduur en hoe kan ik deze toepassen?

De garantie is 2 jaar vanaf aankoopdatum. Om deze toe te passen, stuur het defecte apparaat met de originele kassabon en een beschrijving van het probleem naar de klantendienst. De verzendkosten zijn voor uw rekening. De garantie dekt geen normale slijtage, schade door oneigenlijk gebruik of ongeautoriseerde ingrepen.

Hoe reinig en onderhoud ik de bosmaaier?

Na elk gebruik het apparaat reinigen met een vochtige doek en een beetje groene zeep. Gebruik geen agressieve middelen. Voorkom dat er water in het apparaat komt. Verwijder afzettingen op de kap met een borstel. Verder intern onderhoud is niet nodig.

GEBRUIKSAANWIJZING RG-CT 18/1 Li EINHELL

1. Veiligheidsaanwijzingen 41
2. Beschrijving van het toestel en leveringsomvang 41
3. Doelmatig gebruik 41
4. Technische gegevens 42
5. Vóór inbedrijfstelling 42
6. Bediening 43
7. Reiniging, onderhoud en bestellen van wisselstukken....44
8. Verwijdering en recyclage 44
9. Storingen 44
   Garantiebewijs 46

-39-

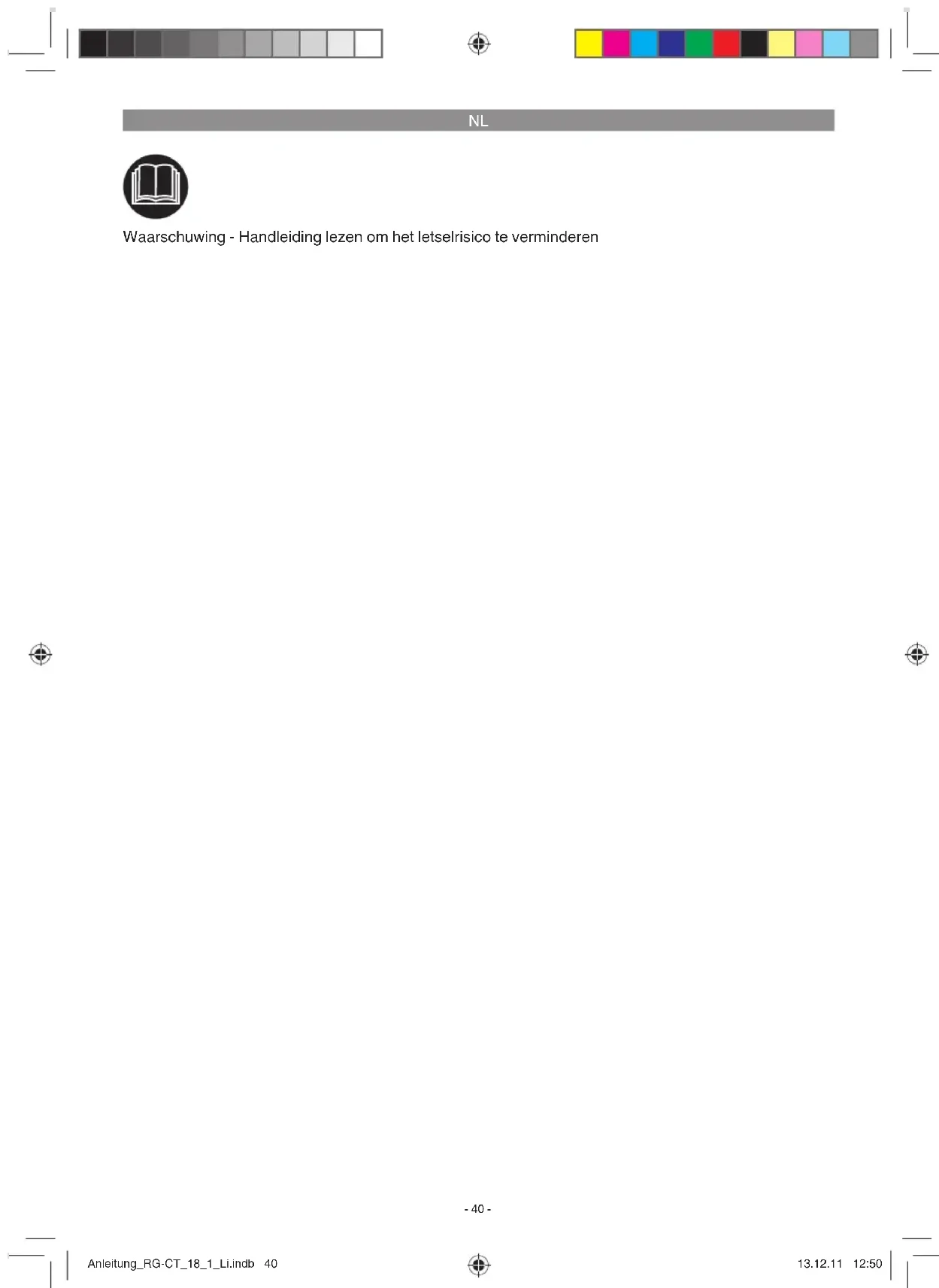

Waarschuwing - Handleiding lezen om het letselrisico te verminderen

-40-

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze originele handleiding/veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze originele handleiding/veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

⚠ Waarschuwing!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van het aanwijzingsbord op het toestel (zie fi g. 20)

1: Waarschuwing !

2: Oogbeschermer dragen!

3: Tegen vocht beschermen!

4: Lees de gebruiksaanwijzing alvorens het gereedschap in gebruik te stellen!

5: Hou derden weg uit de gevarenzone!

6: Gereedschap loopt uit!

2. Beschrijving van het toestel en leveringsomvang

2.1 Beschrijving van het toestel (fi g. 1/2)

1. Beveiligingstoets tegen onbedoeld aanzetten
2. AAN/UIT-schakelaar
3. Stelsluiting om de handgreep te draaien
4. Extra handgreep
5. Hoogteverstelling
6. Kantgeleiding
7. Meskop
8. Beschermkap
9. Mes
10. Lader

11. Accu

12. Opbergvak voor reservemes

13. Arretering voor draaibare motorkop

2.2 Leveringsomvang

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveili-gingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien mogelijk tot aan het einde van de garantieperiode.

LET OP

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mogen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

• Trimmer
• Beschermkap
  Accu
  Laadtoestel
  • Extra handgreep met reservemessen
  • Originele handleiding
  • Veiligheidsvoorschriften

Het gereedschap dient voor het snoeien van gazon, kleine grasvlakten, in de particuliere tuin voor eigen gebruik en in de hobbytuin.

Als gereedschappen voor de particuliere tuin voor eigen gebruik en in de hobbytuin worden diegene beschouwd die niet worden gebruikt in openbare plantsoenen, parken, sportpleinen, langs wegen en in de land- en bosbouw. Het behoorlijk gebruik van het gereedschap houdt in dat de bijgaande handleiding van de fabrikant in acht wordt genomen.

LET OP! Wegens gevaar voor personen en materiële schade mag het gereedschap niet worden gebruikt om takken klein te snijden voor het composteren.

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk verder gaand gebruik is niet doelmatig. Voor daaruit

NL

voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Het geluid van de machine kan 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist. Het geluid is gemeten volgens prEN ISO 10518. De waarde van de op de greep afgegeven trillingen is bepaald volgens prEN ISO 10518.

LET OP!

De vibratiewaarde zal op grond van het toepassingsgebied van het elektrische gereedschap veranderen en kan in uitzonderingsgevallen boven de opgegeven waarde liggen.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  • Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
  • Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
• Draag handschoenen.

5. Vóór inbedrijfstelling

5.1 Montage van de beschermkap (fi g. 3-4)

Zorg er bij de montage van de beschermkiap (fi g. 1, pos. 8) voor dat de kantgeleider (fi g. 1, pos. 6) zich in een positie bevindt waar de meskop (fi g. 1, pos. 7) niet in de weg staat bij de montage. Schuif de beschermkap (fi g. 1, pos. 8) in pijlrichting het motorhuis op zoals getoond in fi g. 3. Zorg ervoor dat de kap naar behoren vastklikt! Vergewis u ervan dat de beschermkap gemonteerd is zoals getoond in fi g. 4.

5.2 Hoogteverstelling (fi g. 5)

Draai de wartelmoer (fi g. 5, pos. 5) los tot de steel van de gazontrimmer gemakkelijk ineen en uiteen kan worden bewogen. Stel dan de gewens- te werkhoogte in (fi g. 6) en zet de steel in deze stand vast door de wartelmoer opnieuw vast te schroeven.

5.3 Montage van de extra handgreep (fi g. 7)

Monteer de extra handgreep op de voorziene bevestiging mits inachtneming van de vertanding (fi g. 7, pos. I en II). Daarna maakt u de extra handgreep vast m.b.v. de bijgaande schroef en de stelsluiting. Zorg ervoor dat het opbergvak voor de reservermessen naar het bovendeel van het toestel wijst.

5.4 Verstellen van de extra handgreep (fi g. 8)

Zet de bevestigingssluiting (fi g. 8, pos. 3) van de extra handgreep los zodat de handgreep gemakkelijk naar voren en achteren kan worden bewogen. Stel de gewenste positie in en haal de bevestigingsschroef terug aan.

-42-

NL

5.5 Verstellen van de schuine stand van de geleidesteel (fi g. 9)

Druk op de knop voor het verstellen van de schuine stand (fi g. 9, pos. K). U kan nu de steel instellen op de gewenste hellingshoek. Om de hellingshoek te fi xeren, laat u de knop los en laat u de steel vastklikken. 3 vastklikposities zijn mogelijk.

5.6. Montage van de accu (fi g. 10/11)

Druk de zijdelingse grendelknoppen van de accu in, zoals getoond in fi g. 10, en schuif de accu de accuopname, die ervoor is voorzien, in. Zodra de accu de positie bereikt zoals getoond in fi g. 11 op het vastklikken van de grendelknoppen letten! De montage van de accu gebeurt in omgekeerde volgorde.

5.7 Accu laden (fi g. 12)

1. Accupack het gereedschap uit nemen. Daar- voor de zijdelingse grendelknop indrukken.
2. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Sluit de netkabel van het laadtoestel aan op een stopcontact en steek de stekker (fi g. 12, pos. N) de laadbus van de accu in. De rode LED duidt het laadproces aan.
3. Het laadtoestel beëindigt de laadbeurt automatisch als de accu volgeladen is (na ongeveer 2 uur). De groene LED brandt.

Tijdens het laden kan de accu wat warm worden. Dat is echter normaal. Mocht het laden van het accupack niet mogelijk zijn, controleer dan

• of op het stopcontact de netspanning voorhanden is
• of een perfect contact aan de laadcontacten voorhanden is.

Indien het laden van het accupack altijd nog niet mogelijk is, stuur dan

• de lader
• en de accu pack naar onze klantenservice.

In het belang van een lange levensduur van het accupack is het raadzaam om op tijd voor het herladen van het accupack te zorgen. Dit is in ieder geval noodzakelijk wanneer u vaststelt dat het vermogen van de accugazontrimmer vermindert. Ontlaadt het accupack nooit helemaal. Dat leidt tot een defect van het accupack!

6. Bediening

Gelieve de volgende instructies in acht te nemen teneinde het hoogste vermogen van uw gazon-trimmer te behalen:

• Gebruik de gazontrimmer niet zonder bescherminrichting.
• Maai niet als het gras nat is. De beste resultaten behaalt u als het gras droog is.
• Om uw gazontrimmer in te schakelen drukt u op de inschakelgrendelknop (fig. 2, pos. 1) en op de AAN/UIT-schakelaar (fig. 2, pos. 2).
• Om uw gazontrimmer uit te schakelen laat u de AAN/UIT-schakelaar (fig. 2, pos. 2) terug los.
• De gazontrimmer enkel nader bij het gras brengen als de schakelaar ingedrukt is, d.w.z. als de gazontrimmer in werking is.
• Om correct te maaien het toestel zijdelings zwenken en vooruitgaan. Hou daarbij de gazontrimmer met ca. 30° schuin (zie fig. 17 en 18).
• Bij lang gras moet het gras vanaf de top trapsgewijs korter worden gesneden (zie fig. 19).
• Maak gebruik van de beschermkap om onnodige slijtage te vermijden.
• Hou de gazontrimmer weg van harde voorwerpen om een onnodige slijtage te voorkomen.

Gebruik van de gazontrimmer als graskantafsnijder

Om de kanten van uw gazon en perken te snijden kan de gazontrimmer als volgt worden veranderd:

• accu verwijderen
• Trek de arretering voor de draaibare motor-kop in pijlrichting zoals getoond in fig. 13.
• Draai de motorkop met 90° naar de gewenste richting tot die vastklikt.
• Op die manier is de gazontrimmer veranderd in een kantmaaier waarmee u verticale sneden van uw gazon kan uitvoeren.

NL

7. Reiniging, onderhoud en bestellen van wisselstukken

De gazontrimmer uitschakelen voordat u hem op-bergt en schoonmaakt, de accu eraf trekken.

7.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel mogelijk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel onmiddellijk na elk gebruik schoon te maken.
• Maak het toestel regelmatig met een vochtige doek en wat zachte zeep schoon. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststofdelen van het toestel kunnen aantasten. Zorg ervoor dat geen water binnen in het toestel terecht kan komen.
• Aankoekingen met een borstel van de beschermkap verwijderen.

7.2 Vervangen van het mes (fi g. 15-16) LET OP! Voor het vervangen van het mes zeker de accu verwijderen!

• Om het mes te verwijderen schuift u het mes naar binnen en verwijdert u het via de grotere opening zoals getoond in fig. 15.
• De montage van het nieuwe mes gebeurt in omgekeerde volgorde. Op correcte vergrendeling letten zoals getoond in fig. 16.

7.3 Onderhoud

Binnen in het toestel zijn er geen andere te onderhouden onderdelen.

7.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Stuknummer van het gewenste wisselstuk

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Reservemes artikelnr.: 34.057.30

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit verschillende materialen, zoals b.v. metaal en plastic. Geef defecte onderdelen af bij een verzamelplaats voor gevaarlijk afval. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

9. Storingen

Het toestel werkt niet:

Controleer of de accu geladen is en of het laadtoestel functioneert. Indien het gereedschap niet werkt ondanks er spanning op staat, stuur het naar het opgegeven adres van de klantendienst.

-44-

NL

Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis!

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

-45-

NL

Garantiebewijs

Geachte klant,

onze producten zijn aan een strenge kwaliteitscontrole onderhevig. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt het ons ten zeerste en vragen u zich tot onze servicedienst onder het adres vermeld op dit garantiebewijs te wenden. Wij staan ook graag telefonisch tot uw dienst via het hieronder vermelde servicetelefoonnummer. Voor vorderingen in verband met garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor uw gratis.
2. De garantieprestatie heeft uitsluitend betrekking op gebreken die te wijten zijn aan materiaal- of fabricagefouten en is beperkt tot het verhelpen van deze gebreken of het vervangen van het apparaat. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet geconstrueerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Een garantieovereenkomst komt daarom niet tot stand als het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Uitgesloten van onze garantie zijn verder schadeloosstellingen voor transportschade, schade door niet-naleving van de montage-instructies of op grond van ondeskundige installatie, niet-naleving van de handleiding (zoals door b.v. aansluiting op een verkeerde netspanning of stroomsoort), oneigenlijke of onoordeelkundige toepassingen (zoals b.v. overbelasting van het apparaat of gebruik van niet toegestane inzetgereedschappen of toebehoren), niet-naleving van de onderhouds- en veiligheidsbepalingen, binnendringen van vreemde voorwerpen in het apparaat (zoals b.v. zand, stenen of stof), gebruikmaking van geweld of invloeden van buitenaf (zoals b.v. schade door neervallen) alsmede door normale slijtage die zich bij het doelmatig gebruik van het apparaat voordoet. Dit geldt vooral voor accu's waarop wij 12 maanden garantie geven. Er kan geen aanspraak op garantie worden gemaakt als op het apparaat reeds ingrepen werden uitgevoerd.
3. De garantieperiode bedraagt 2 jaar en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het geldend maken van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt noch tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.
4. Om een garantieclaim geldend te maken dient u het defecte apparaat franco op te sturen aan het hieronder vermelde adres. Voeg het originele verkoopbewijs of een ander gedateerd bewijs van aankoop bij. Gelieve daarom de kassabon als bewijs goed te bewaren! Wij verzoeken u de reden van de klacht zo nauwkeurig mogelijk te beschrijven. Valt het defect van het apparaat binnen onze garantieprestatie bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om mits betaling van de kosten defecten van het apparaat te verhelpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.
