Producttype	Elektrische bosmaaier
Merk	Einhell
Model	Royal RT 551
Voedingsspanning	230 V ~ 50 Hz
Vermogen	500 Watt
Snijdiameter	32 cm
Onbelast toerental	11 000 tpm
Nylondraad	Diameter 1,2 mm
Geluidsdrukniveau (LPA)	84 dB(A)
Geluidsvermogensniveau (LWA)	96 dB(A)
Trillingen aan de handgreep	3,8 m/s²
Gewicht	2,9 kg
Draadaanvoersysteem	Semi-automatisch met knop
Functies	Grasmaaien, randmaaien (rotatie van het stuur)
Veiligheidsbescherming	Beschermkap, startvergrendeling, inertiestop
Instellingen	Hoogte van het stuur, hellingshoek (via pedaal), extra handgreep
Aanbevolen snijhoek	Ongeveer 30° helling
Onderhoud	Reiniging met borstel en vochtige doek, geen water
Garantie	2 jaar
Meegeleverde accessoires	Beschermkap, schroeven, extra handgreep
Voeding	Netvoeding (geïntegreerd elektrisch snoer)

Veelgestelde vragen - Royal RT 551 EINHELL

Hoe monteer ik de bosmaaier Royal RT 551?

Om het apparaat in elkaar te zetten, klikt u de beschermkap in de motorkop (figuur 3) en bevestigt u deze met de meegeleverde schroeven. Bevestig vervolgens de extra schroeven in combinatie met de parallelgeleider (figuur 5). Monteer de handgreep zoals getoond in figuren 6 en 7. Zorg ervoor dat alle schroeven goed zijn aangedraaid voor gebruik.

Hoe stel ik de hoogte en hoek van de bosmaaier in?

Om de hoogte in te stellen, draait u de hoogteverstelling (figuur 8, punt 1) naar rechts, stelt u de gewenste hoogte in en draait u weer naar links. Om de extra handgreep in te stellen, plaatst u het apparaat plat, draait u de schroef los (figuur 7, pos. 1), stelt u de handgreep in en draait u weer vast. Voor de hellingshoek drukt u op het pedaal aan de zijkant van de motorbehuizing (figuur 17), kantelt u het stuur en laat u het pedaal los om te vergrendelen.

Hoe start en stop ik de bosmaaier?

Om te starten, drukt u eerst op de startvergrendeling (figuur 1, punt 4) en vervolgens op de aan/uit-schakelaar (figuur 1, punt 3). Om te stoppen, laat u de aan/uit-schakelaar los. Transporteer het apparaat nooit terwijl het draait. Wacht tot de snijdraad volledig stopt voordat u ingrijpt.

Wat te doen als het apparaat niet start?

Controleer eerst of het elektrische snoer correct is aangesloten en of de zekeringen niet zijn beschadigd. Als de spanning aanwezig is maar het apparaat niet werkt, neem dan contact op met de klantenservice op het adres in de handleiding. Probeer het apparaat niet zelf te repareren.

Hoe vervang ik de draadspoel?

Voordat u begint, trekt u de stekker uit het stopcontact. Druk zijdelings op het deksel van de spoel bij de markeringen (figuren 14/15) en verwijder het deksel met de spoel. Zorg dat u de veer niet verliest. Verwijder de lege spoel, steek de uiteinden van de nieuwe draad door de ogen van het deksel en plaats het geheel terug in de behuizing. De draad wordt automatisch afgesneden bij de eerste start.

Hoe gebruik ik de bosmaaier in randmaaimodus?

Haal de stekker uit het stopcontact. Draai de stuurboom bij de hoogteverstelling 180° naar rechts totdat deze vastklikt (figuur 13). U krijgt een verticale snede voor grasranden. Zorg ervoor dat u het apparaat altijd in een stabiele positie houdt.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd veiligheidsbril, helm, handschoenen en stevige schoenen. Houd een afstand van minimaal 5 meter van mensen en dieren. Werk niet bij regen of op nat gras. Inspecteer het apparaat voor elk gebruik en verwijder vreemde voorwerpen uit het werkgebied. Raak de draaiende draad niet aan.

Hoe onderhoud ik de bosmaaier Royal RT 551?

Na elk gebruik trekt u de stekker uit het stopcontact en reinigt u de beschermkap met een borstel. Gebruik een vochtige doek en een mild schoonmaakmiddel voor de behuizing en kunststof onderdelen. Was nooit met water en gebruik geen agressieve oplosmiddelen. Controleer regelmatig het aandraaien van de schroeven en de staat van het stroomsnoer.

Welk type draad gebruiken voor de bosmaaier?

Gebruik uitsluitend originele nylondraad met een diameter van 1,2 mm. Gebruik nooit metalen draad, omdat dit het apparaat kan beschadigen en letsel kan veroorzaken. De draad wordt automatisch verlengd door het semi-automatische systeem.

Hoe voorkom ik overmatige slijtage van de snijdraad?

Om vroegtijdige slijtage te voorkomen, vermijd contact met harde voorwerpen zoals stenen, muren of randen. Gebruik de randgeleider en de beschermkap om afstand te houden. Maai het gras in stappen als het lang is en kantel het apparaat 30°. Maai geen nat gras.

GEBRUIKSAANWIJZING Royal RT 551 EINHELL

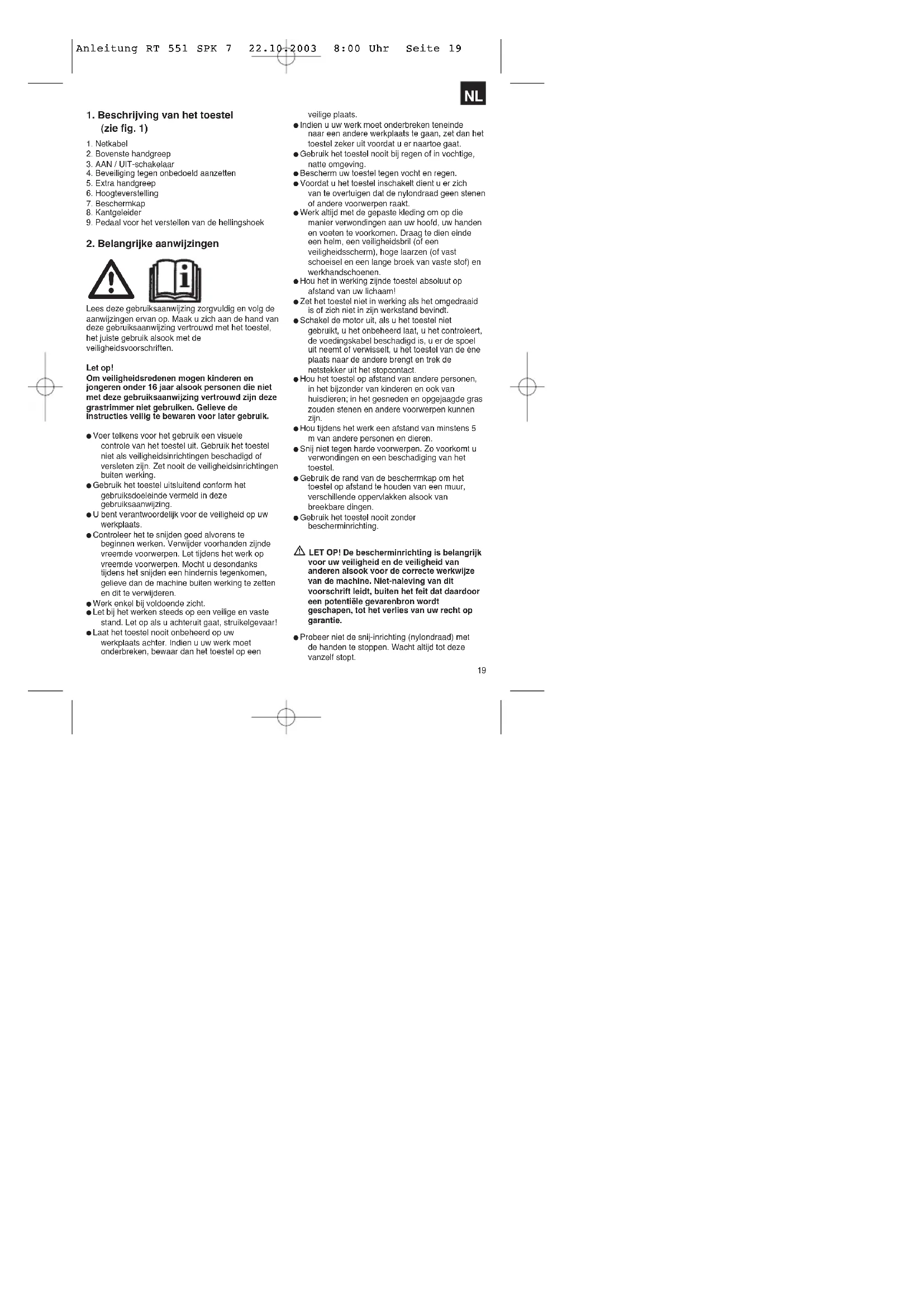

1. Beschrijving van het toestel (zie fig. 1)

1. Netkabel

2. Bovenste handgreep

3. AAN / UIT-schakelaar

4. Beveiliging tegen onbedoeld aanzetten

5. Extra handgreep

6. Hoogteverstelling

7. Beschermkap

8. Kantgeleider

9. Pedaal voor het verstellen van de hellingshoek

2. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maak u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften.

Let op!

Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn deze grastrimmer niet gebruiken. Gelieve de instructies veilig te bewaren voor later gebruik.

• Voer telkens voor het gebruik een visuele controle van het toestel uit. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Zet nooit de veiligheidsinrichtingen buiten werking.
• Gebruik het toestel uitsluitend conform het gebruiksdoeleinde vermeld in deze gebruiksaanwijzing.
• U bent verantwoordelijk voor de veiligheid op uw werkplaats.
• Controleer het te snijden goed alvorens te beginnen werken. Verwijder voorhanden zijnde vreemde voorwerpen. Let tijdens het werk op vreemde voorwerpen. Mocht u desondanks tijdens het snijden een hindernis tegenkomen, gelieve dan de machine buiten werking te zetten en dit te verwijderen.
• Werk enkel bij voldoende zicht.
• Let bij het werken steeds op een veilige en vaste stand. Let op als u achteruit gaat, struikelgevaar!
  ● Laat het toestel nooit onbeheerd op uw werkplaats achter. Indien u uw werk moet onderbreken, bewaar dan het toestel op een

veilige plaats.

• Indien u uw werk moet onderbreken teneinde naar een andere werkplaats te gaan, zet dan het toestel zeker uit voordat u er naartoe gaat.
• Gebruik het toestel nooit bij regen of in vochtige, natte omgeving.
• Bescherm uw toestel tegen vocht en regen.
• Voordat u het toestel inschakelt dient u er zich van te overtuigen dat de nylondraad geen stenen of andere voorwerpen raakt.
• Werk altijd met de gepaste kleding om op die manier verwondingen aan uw hoofd, uw handen en voeten te voorkomen. Draag te dien einde een helm, een veiligheidsbril (of een veiligheidsscherm), hoge laarzen (of vast schoeisel en een lange broek van vaste stof) en werkhandschoenen.
• Hou het in werking zijnde toestel absoluut op afstand van uw lichaam!
• Zet het toestel niet in werking als het omgedraaid is of zich niet in zijn werkstand bevindt.
  ● Schakel de motor uit, als u het toestel niet gebruikt, u het onbeheerd laat, u het controleert, de voedingskabel beschadigd is, u er de spoel uit neernt of verwisselt, u het toestel van de éne plaats naar de andere brengt en trek de netstekker uit het stopcontact.
• Hou het toestel op afstand van andere personen, in het bijzonder van kinderen en ook van huisdieren; in het gesneden en opgejaagde gras zouden stenen en andere voorwerpen kunnen zijn.
• Hou tijdens het werk een afstand van minstens 5 m van andere personen en dieren.
• Snij niet legen harde voorwerpen. Zo voorkoml u verwondingen en een beschadiging van het toestel.
• Gebruik de rand van de beschermkap om het toestel op afstand te houden van een muur, verschillende opperviakken alsook van breekbare dingen.
• Gebruik het toestel nooit zonder bescherminrichting.

LET OP! De bescherminrichting is belangrijk voor uw veiligheid en de veiligheid van anderen alsook voor de correcte werkwijze van de machine. Niet-naleving van dit voorschrift leidt, buiten het feit dat daardoor een potentiële gevarenbron wordt geschapen, tot het verlies van uw recht op garantie.

● Probeer niet de snij-inrichting (nylondraad) met de handen te stoppen. Wacht altijd tot deze vanzelf stopt.

NL

NL

• Gebruik geen andere dan de originele nylondraad. Gebruik i.p.v. de nylondraad in geen geval metalen draden.
• Wees voorzichtig tegen verwondingen aan de inrichting die dient om de draadlengte af te snijden.
• Let er goed op dat de luchtopeningen vrij zijn van verontreinigingen.
• Trek na gebruik de netstekker uit het stopcontact en controleer de machine op beschadiging.
  ● Probeer niet met het toestel gras te snijden dat niet op de grond groeit; probeer b.v. niet gras te snijden dat op muren of stenen enz. groeit.
• Binnen het werkgebied van de grastrimmer is de gebruiker verantwoordelijk tegenover derden voor schade berokkend door het gebruik van het toestel.
• Steek met ingeschakeld toestel geen wegen of grindpaden over.
• Als u het toestel niet gebruikt bewaar het op een droge en voor kinderen onbereikbare plaats.
• Gebruik het toestel enkel op de manier beschreven in deze gebruiksaanwijzing en hou het altijd loodrecht t.o.v. de grond. Elke andere stand is gevaarlijk.
• Controleer regelmatig of de schroeven naar behoren zijn aangehaald.
• De netspanning moet overeenstemmen met de spanning vermeld op het kenplaatje.
• De aansluitkabel dient regelmatig op tekens van beschadiging of veroudering te worden gecontroleerd. Het toestel mag niet gebruikt worden als de aansluitkabel niet in perfecte staat is.
• De gebruikte aansluitkabels mogen niet lichter zijn dan lichte rubberslangkabels HO7RN-F volgens DIN 282/VDE 0282 en moeten een minimumdiameter van 1,5 mm² hebben. De insteekverbindingen moeten voorzien zijn van een randaarding en de koppeling moet spatwaterdicht zijn.
• De te snijden vlakte altijd vrij houden van kabels en andere voorwerpen.
• Indien het toestel moet worden opgeheven om het te transporteren, dient u de motor stop te zetten en te wachten tot het gereedschap stilstaat. Voordat u het toestel verlaat moet de motor worden stopgezet en moet de netstekker uit het stopcontact worden getrokken.
• Vergewis u er zich van dat geen van de draaiende elementen beschadigd is en dat de draadspoel correct is geïnstalleerd en bevestigd alvorens het toestel aan te sluiten op het stroomnet.
• Tijdens het bedrijf mag u in geen geval tegen harde voorwerpen snijden. Enkel op die manier

NL

voorkomt u verwondingen van de bediener en een beschadiging van het toestel.

• Gebruik voor het onderhoud enkel originele wisselstukken.
  ● Herstellingen mogen enkel door een elektrovakman worden uitgevoerd.
• Voordat u de machine in gebruik neemt en na een of andere botsing dient u ze op tekens van slijtage of beschadiging te controleren en noodzakelijke herstellingen te laten doorvoeren
• Hou altijd handen en voeten weg van de snijinrichting, vooral als u de motor inschakelt.
• Na het uittrekken van een nieuwe draad dient u de machine altijd in haar normale werkpositie te houden voordat u ze inschakelt.
• Gebruik nooit wisselstukken of accessoires die niet door de fabrikant zijn voorzien of aanbevolen.
• Trek de netstekker uit het stopcontact voordat u de machine controleert, schoonmaakt of aan de machine werkt en als ze niet in gebruik is.

Let op : Na het stopzetten blijft de nylondraad nog enkele seconden draaien !

Gereedscha p loopt uit !

3. Verklaring van het aanwijsbord (zie fig. 2) op het toestel

Pos. 1: Waarschuwing!
Pos. 2: Oogbeschermer dragen!
Pos. 3: Tegen vocht beschermen!
Pos. 4: Lees de gebruiksaanwijzing alvorens het toestel in gebruik te stellen!
Pos. 5: Trek de netstekker uit het stopcontact alvorens een beschadigde aansluitkabel te controleren!
Pos. 6: Hou derden weg uit de gevarenzone!
Pos. 7: Gereedschap loopt uit!

NL

Het geluid van de machine kan 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist. Het geluid is gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS 31-031 (84/538/EWG).

De waarde van de trillingen uitgaande van de handgreep bedraagt 3,8 m/s ^2 en is bepaald volgens EN 786 aanhangsel D 1996+A1 2001.

5. Assemblage van de grastrimmer

• De beschermende kap de kop van de motor op steken (fig. 3) en vastmaken m.b.v. de bijgaande schroeven (fig. 4).
  ● Maak eerst de in fig. 4 getoonde schroeven vast; vervolgens kunnen de resterende twee schroeven in verbinding met de kantgeleider worden vastgemaakt (fig. 5).
• De handgreep wordt gemonteerd zoals voorgesteld in fig. 6 en 7.

6. Behoorlijk gebruik

Het toestel dient voor het snoelen van gazon, kleine grasvlakten, in de particuliere tuin bij het huis en in de hobbytuin.

Als toestellen voor de particuliere tuin bij het huis en in de hobbytuin worden diegene beschouwd die niet worden gebruikt in openbare plantsoenen, parken, sportpleinen, langs wegen en in de land- en bosbouw.

Het behoorlijk gebruik van het toestel houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht wordt genomen.

Let op ! Wegens gevaar voor personen en materiële schade mag het toestel niet worden gebruikt, om er iets mee klein te snijden voor het composteren.

7. Vóór inbedrijfstelling

Een optimale werkpoëtie kan worden ingesteld met behulp van de hoogteverstelling en door de extra handgreep te verzetten.

Hoogteverstelling:

Draai het hoogteafstelsysteem (fig. 8, pos. 1) naar rechts (zie pijlrichting) en stel de gewenste hoogte af. Voor het vastzetten draalt u het hoogteafstelsysteem terug naar links.

kg

Verstellen van de extra handgreep:

Zet de grastrimmer vast op de grond. Maak de schroef (fig. 7, pos. 1) los en stel de optimale positie van de extra handgreep in. De greep wordt gefixeerd door de schroef aan te halen.

Hellingshoekverstelling geleidesteel

Zet de grastrimmer vast op de grond. Druk met uw voet op het pedaal aan de zijkant van het motorhuis (fig. 17). U kunt nu de steel instellen op de gewenste hellingshoek (fig. 17). Om de hellingshoek te fixeren, laat u het pedaal los en laat u de steel vastklikken.

8. Inbedrijfstelling

De grastrimmer is enkel bedoeld om er gras mee te snijden.

De grastrimmer is voorzien van een gedeeltelijk automatisch draadtoevoersysteem. Bij elke bediening van het gedeeltelijk automatische draadtoevoersysteem wordt de draad automatisch verlengd zodal u uw gazon altijd met de optimale snilbreedte korter snildt.

Gelieve er rekening mee te houden dat de slijtage van de draad verhoogd door de draadtoevoerautomatiek vaak te bedienen.

Aanwijzing:

Als u uw machine voor het eerst in werking stelt wordt het eventueel uitstekende overbodige eind van de snijdraad Ingekort door het snijlemmet van de beschermkap.

Indien de draad bij de eerste inwerkingstelling te kort is, drukt u de knop op de draadspoel in en trekt u er de draad flink uit. Bij de eerste aanloop wordt de snijdraad automatisch op de optimale lengte ingekort.

Gelieve de volgende instructies in acht te nemen teneinde het hoogste vermogen van uw grastrimmer te behalen:

NL

NL

• Gebruik de grastrimmer niet zonder bescherminrichting.
  ● Maai niet als het gras nat is. De beste resultaten behaalt u als het gras droog is.
• De netkabel aansluiten op de verlengkabel en die aan de handgreep ophangen. (fig. 9).
• Om uw grastrimmer aan te zetten drukt u op de beveiliging tegen onbedoeld inschakelen (fig. 1, pos. 4) en dan op de AAN / UIT-schakelaar (fig. 1, pos. 3).
• Om uw grastrimmer uit te schakelen laat u de AAN/UIT-schakelaar weer los (fig. 1, pos. 3)
• De grastrimmer enkel nader bij het gras brengen als de schakelaar ingedrukt is, d.w.z. als de grastrimmer in werking is.

- Om correct te snijden het toestel zijdelings zwenken en vooruitgaan. Hou daarbij de grastrimmer met ca. 30° schuin (zie fig. 10 en 11).

- Bij lang gras moet het gras, uitgaand van de top, trapsgewijs korter worden gesneden (zie fig. 12).

● Maak gebruik van de kantgeleider alsook van de beschermkap om een onnodige slijtage van de draad te vermijden.

- Hou de grastrimmer weg van harde voorwerpen teneinde een onnodige slijtage van de draad te vermijden.

9. Gebruik van de grastrimmer als graskantafsnijder

Om de kanten van uw gazon en perken te snijden kan de grastrimmer als volgt worden veranderd:

• De elektrische voeding van de grastrimmer uitschakelen.
• Draai de steel aan het hoogteafstelsysteem (fig. 8, pos. 1) met 180° naar rechts (zie pijlrichting) tot tegen de aanslag.
• Op die manier is de grastrimmer veranderd in een graskantafsnijder zodat u verticale sneden van uw gazon kan uitvoeren (fig. 13).

10. Vervangen van de draadspoel

Let op! Zeker de netstekker uit het stopcontact trekken alvorens de draadspoel te vervangen!

• Druk zijdelings op de gekenmerkte plaatsen van de spoelafdekking en neem die af samen met de spoel (fig 14/15). Let er goed op dat u de voor niet kwijtspoelt.
• Neem de lege draadspoel uit.
• Leidt de uiteinden van de draad van de nieuwe draadspoel door de ogen van de spoelafdekking

(fig. 16).

• Plaats de spoelafdekking met de spoel terug de spoelhouder in.
• Bij de eerste aanloop wordt de snijdraad automatisch op de optimale lengte ingekort.

Let op! Weggeslingerde stukken van de nylondraad kunnen verwondingen veroorzaken!

11. Onderhoud

• De grastrimmer uitschakelen en de netstekker trekken voordat u hem opbergt en schoonmaakt.
• Grasresten en verontreinigingen met een borstel van de beschermkap verwijderen.
• Het kunststoflichaam en de kunststofcomponenten schoonmaken m.b.v. een lichte huishoudreiniger en een vochtige doek.
• Gebruik voor het schoonmaken geen agressieve middelen of oplosmiddelen!
• De grastrimmer nooit met water afspuiten. Vermijdt zeker dat water het toestel binnendringt.

12. Storingen

• Het toestel draait niet: controleer of de netkabel correct is aangesloten en controleer de netzekeringen.
  Indien het toestel ondanks voorhanden zijnde spanning niet werkt, stuur het naar het opgegeven serviceadres.

13. Verwijdering

- Let op!

De grastrimmer en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoet u zich van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoffen mag afgeven.

Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

14. Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken de volgende gegevens te vermelden:

● Type van het toestel
- Artikelnummer van het toestel
- Identnummer van het toestel
- Wisselstuknummer van het benodigde stuk (dit nummer vindt u terug in de wisselstukkenlijst)

De garantieduur beginnt op de koopdatum en bedraagt 2 jaare. De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten. Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht. Geen garantie op verdere schaden. uw contactpersoon van de klantenservice
