Royal RT 551 - Roçadora EINHELL - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho Royal RT 551 EINHELL em formato PDF.
| Tipo de produto | Roçadeira elétrica |
| Marca | Einhell |
| Modelo | Royal RT 551 |
| Tensão de alimentação | 230 V ~ 50 Hz |
| Potência | 500 Watts |
| Diâmetro de corte | 32 cm |
| Velocidade de rotação sem carga | 11 000 rpm |
| Fio de nylon | Diâmetro 1,2 mm |
| Nível de pressão sonora (LPA) | 84 dB(A) |
| Nível de potência sonora (LWA) | 96 dB(A) |
| Vibrações no punho | 3,8 m/s² |
| Peso | 2,9 kg |
| Sistema de alimentação do fio | Semiautomático por botão |
| Funções | Corte de grama, corte de bordas (rotação do guidão) |
| Proteção de segurança | Tampa de proteção, travamento de partida, parada por inércia |
| Ajustes | Altura do guidão, ângulo de inclinação (por pedal), punho adicional |
| Ângulo de corte recomendado | Aproximadamente 30° de inclinação |
| Manutenção | Limpeza com escova e pano úmido, sem água |
| Garantia | 2 anos |
| Acessórios fornecidos | Tampa protetora, parafusos, punho adicional |
| Alimentação | Rede elétrica (cabo elétrico integrado) |
Perguntas frequentes - Royal RT 551 EINHELL
Perguntas dos utilizadores sobre Royal RT 551 EINHELL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Roçadora em formato PDF gratuitamente! Encontre o seu manual Royal RT 551 - EINHELL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Royal RT 551 da marca EINHELL.
MANUAL DE UTILIZADOR Royal RT 551 EINHELL

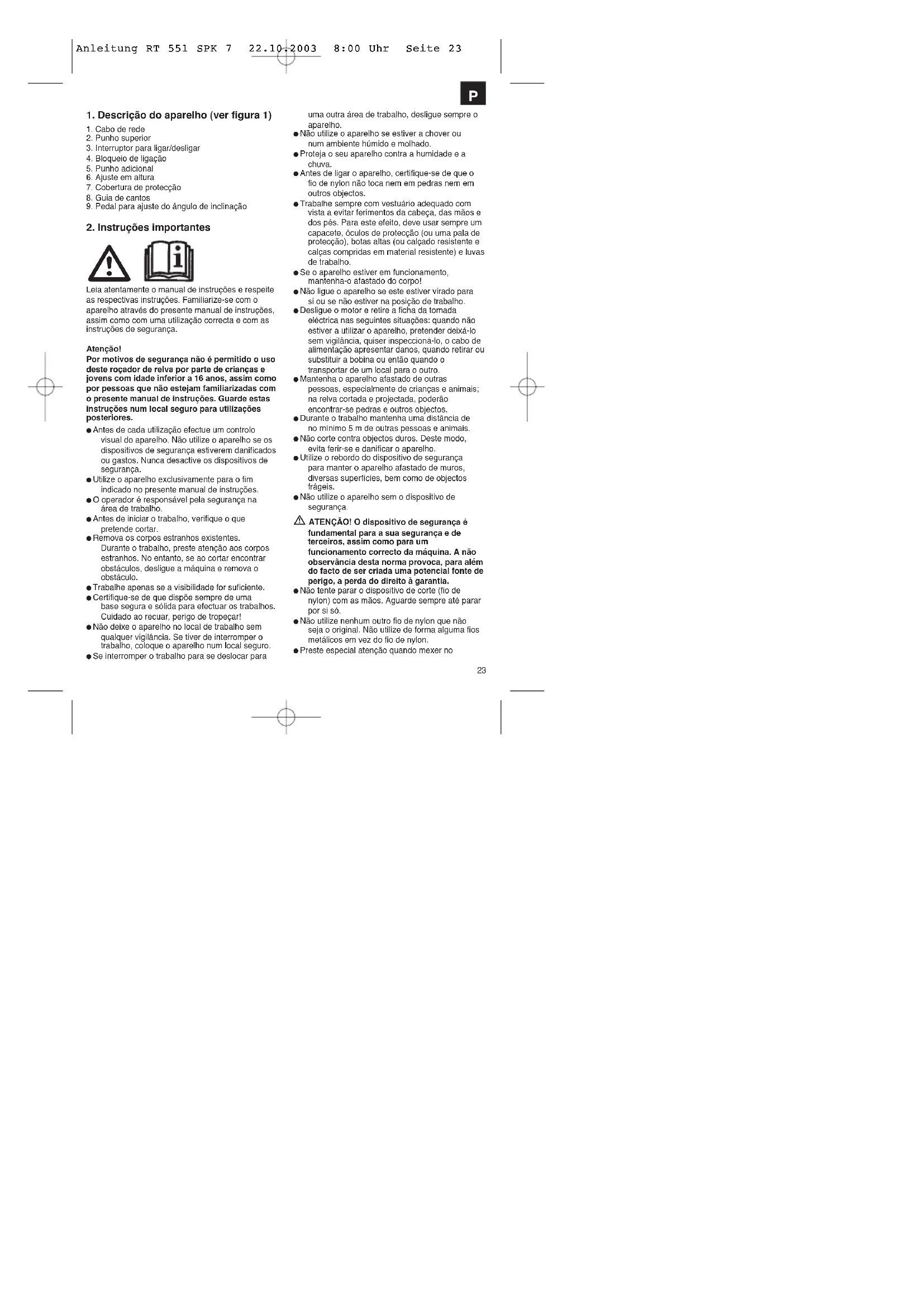

1. Descrição do aparelho (ver figura 1)
- Cabo de rede
- Punho superior
- Interruptor para ligar/desligar
- Bloqueio de ligação
- Punho adicional
- Ajuste em altura
- Cobertura de protecção
- Guia de cantos
- Pedal para ajuste do ângulo de inclinação
2. Instruções importantes
Leia atentamente o manual de instruções e respeite as respectivas instruções. Familiarize-se com o aparelho através do presente manual de instruções, assim como com uma utilização correcta e com as instruções de segurança.
Atenção!
Por motivos de segurança não é permitido o uso deste roçador de relva por parte de crianças e jovens com idade inferior a 16 anos, assim como por pessoas que não estejam familiarizadas com o presente manual de instruções. Guarde estas instruções num local seguro para utilizações posteriores.
- Antes de cada utilização efectue um controlo visual do aparelho. Não utilize o aparelho se os dispositivos de segurança estiverem danificados ou gastos. Nunca desactive os dispositivos de segurança.
- Utilize o aparelho exclusivamente para o fim indicado no presente manual de instruções.
- O operador é responsável pela segurança na área de trabalho.
- Antes de iniciar o trabalho, verifique o que pretende cortar.
- Remova os corpos estranhos existentes. Durante o trabalho, preste atenção aos corpos estranhos. No entanto, se ao cortar encontrar obstáculos, desligue a máquina e remova o obstáculo.
- Trabalhe apenas se a visibilidade for suficiente.
- Certifique-se de que dispõe sempre de uma base segura e sólida para efectuar os trabalhos. Cuidado ao recuar, perigo de tropeçar!
- Não deixe o aparelho no local de trabalho sem qualquer vigilância. Se tiver de interromper o trabalho, coloque o aparelho num local seguro.
- Se interromper o trabalho para se deslocar para
uma outra área de trabalho, desligue sempre o aparelho.
- Não utilize o aparelho se estiver a chover ou num ambiente húmido e molhado.
● Proteja o seu aparelho contra a humidade e a chuva. - Antes de ligar o aparelho, certifique-se de que o fio de nylon não toca nem em pedras nem em outros objectos.
- Trabalhe sempre com vestuário adequado com vista a evitar ferimentos da cabeça, das mãos e dos pés. Para este efeito, deve usar sempre um capacete, óculos de protecção (ou uma pala de protecção), botas altas (ou calçado resistente e calças compridas em material resistente) e luvas de trabalho.
- Se o aparelho estiver em funcionamento, mantenha-o afastado do corpo!
- Não ligue o aparelho se este estiver virado para si ou se não estiver na posição de trabalho.
- Desligue o motor e retire a ficha da tomada eléctrica nas seguintes situações: quando não estiver a utilizar o aparelho, pretender deixá-lo sem vigilância, quiser inspeccioná-lo, o cabo de alimentação apresentar danos, quando retirar ou substituir a bobina ou então quando o transporter do um local para o outro
- Mantenha o aparelho afastado de outras pessoas, especialmente de crianças e animais; na relva cortada e projectada, poderão encontrar-se pedras e outros objectos.
- Durante o trabalho mantenha uma distância de no mínimo 5 m de outras pessoas e animais.
- Não corte contra objectos duros. Deste modo, evita ferir-se e danificar o aparelho.
- Utilize o rebordo do dispositivo de segurança para manter o aparelho afastado de muros, diversas superfícies, bem como de objectos frágeis.
- Não utilize o aparelho sem o dispositivo de segurança.
ATENÇÃO! O dispositivo de segurança é fundamental para a sua segurança e de terceiros, assim como para um funcionamento correcto da máquina. A não observância desta norma provoca, para além do facto de ser criada uma potencial fonte de perigo, a perda do direito à garantia.
- Não tente parar o dispositivo de corte (fio de nylon) com as mãos. Aguarde sempre até parar por si só.
- Não utilize nenhum outro fio de nylon que não seja o original. Não utilize de forma alguma fios metálicos em vez do fio de nylon.
- Preste especial atenção quando mexer no
P
P
dispositivo utilizado para o corte do fio, já que se pode ferir facilmente no mesmo.
- Certifique-se de que as aberturas de ventilação estão limpas.
- Depois de cada utilização, retire a ficha da rede eléctrica e verifique a máquina quanto à existência de danos.
- Não tente cortar relva que não cresça no solo; não tente p. ex. cortar relva que cresça nos muros ou em pedras, etc.
- Na área de trabalho do roçador de relva o operador é responsável perante terceiros pelos danos causados pela utilização do aparelho.
- Não atravesse estradas ou caminhos de cascalho com o aparelho ligado.
- Se não estiver a utilizar o aparelho, guarde-o num local seco e inaccessível a crianças.
- Utilize o aparelho conforme descrito no manual de instruções e mantenha-o sempre em posição vertical em relação ao solo. Qualquer outra posição é perigosa.
- Verifique regularmente se os parafusos estão correctamente apertados.
- A tensão de rede tem de corresponder à tensão indicada na placa de características.
- Inspeccione regularmente a ligação quanto à existência de danos ou envelhecimento. O aparelho não pode ser utilizado se o estado do cabo de ligação não estiver em perfeitas condições.
- Os cabos de ligação utilizados não podem ser mais leves do que os cabos de ligação em borracha H07RN-F segundo a norma DIN 57282/VDE 0282 e apresentar um diâmetro mínimo de 1,5 mm ^2 . As ligações de encaixe têm de estar providas de contactos de segurança e o acoplamento tem de estar protegido contra respingos de água.
- Mantenha a área a cortar sempre livre de cabos eléctricos e de outros objectos.
- Se tiver de levantar o aparelho para o transporte, desligue previamente o motor e aguarde a paragem da ferramenta. Antes de deixar o aparelho, imobilize o motor e retire a ficha da corrente eléctrica.
- Antes de ligar o aparelho à rede eléctrica, assegure-se de que nenhum dos elementos rotativos está danificado e de que o rolo do fio está correctamente montado e aperlado.
- Durante o funcionamento não pode de forma alguma cortar contra objectos duros, só assim é possível evitar ferimentos do operador e danos no aparelho.
- Para a reparação, utilize apenas peças sobressalentes originais.
- As reparações podem apenas ser efectuados
por um electricista.
Antes de o colocar em funcionamento e depois de o aparelho ter sofrido algum impacto, inspeccione-o a fim de apurar se existem indícios de desgaste ou de danos, providenciando, neste caso, a respectiva reparação.
- Mantenha sempre as mãos e os pés afastados do dispositivo de corte, sobretudo quando o motor é colocado em funcionamento.
- Depois de puxar um fio novo para fora, mantenha sempre o aparelho na sua posição de trabalho normal, antes de o ligar.
- Nunca use peças sobressalentes ou acessórios que não estejam previstos pelo fabricante ou que não sejam recomendados por ele.
- Retire a ficha da tomada eléctrica antes de controlar o aparelho, antes de o limpar ou de demais trabalhos, bem como sempre que não esteja a ser utilizado.
Atenção! Depois de ter sido desligado, o fio de nylon continua ainda a rodar por mais alguns segundos.
Pos. 1: Aviso!
Pos. 2: Use óculos de protecção!
Pos. 3: Proteger contra a humidade!
Pos. 4: Leia o manual de instruções antes da colocação em funcionamento!
Pos. 5: Antes de inspeccionar um cabo de ligação danificado, retire a ficha da tomada!
Pos. 6: Mantenha terceiros afastados da zona de porigo!
Pos. 7: A ferramenta continua a funcionar por inércia depois de o aparelho parar!
4. Dados técnicos
● Tensão de rede: 230 V \~ 50 Hz
● Potência 500
- Círculo de corte ∅ 32 cm
● Rotações n0 11.000 r.p.m.
● Fio de corte de nylon ∅ 1,2 mm
● Nível da pressão acústica LPA 84 dB(A)
● Nível de potência acústica LWA 96 dB(A)
● Vibração aw 3,8 m/s
● Peso 2,9
O ruído da máquina pode exceder os 85 dB(A). Neste caso, o operador necessita de medidas de protecção acústica. O ruído foi medido de acordo com a norma IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/CEE).
O valor das vibrações sentidas no punho é de 3,8 m/s ^2 , tendo esse resultado sido apurado segundo o método prescrito na norma EN 786 Anexo D: 1996+A1: 2001.
5. Montagem do roçador de relva
- Coloque a cobertura de protecção sobre a cabeça do motor (figura 3) e aperte com os parafusos juntamente fornecidos (figura 4)
- Aperte primeiro os parafusos indicados na figura 4, em seguida pode apertar os outros dois parafusos em ligação com a guia de cantos (figura 5).
- O punho é montado de acordo com a figura 6 e 7.
6. Utilização adequada
O aparelho destina-se a cortar relva e pequenas áreas de erva em jardins privados. Entende-se por aparelhos destinados a jardins privados os que não foram concebidos para instalações públicas, parques, complexos desportivos, ruas, bem como para a agricultura e silvicultura.
O cumprimento das instruções de serviço fornecidas pelo fabricante é fundamental para utilizar adequadamente o aparelho.
Atenção! Dado o perigo que pode representar para pessoas e bens, o aparelho não pode ser empregue como triturador para efeitos de compostagem.
7. Antes da colocação em funcionamento
Através do ajuste em altura e do ajuste do punho adicional é possível ajustar uma posição de trabalho ideal.
Ajuste em altura:
Rode o ajuste em altura (figura 8 pos. 1) para a direita (ver sentido da seta) e ajuste a altura pretendida. Para fixar, volte a rodar o ajuste em altura novamente para a esquerda.
Ajuste do punho adicionaleg
Coloque o roçador de relva numa base sólida no solo. Desaporte o parafuso (fig. 7 / Pos.1) e ajuste a posição ideal do punho adicional. Ao apertar o parafuso fixa o punho.
Ajuste do ângulo de inclinação barra de guia Coloque o roçador de reiva numa base sólida no solo. Carregue com o pé no pedal ao lado da caixa do motor (fig. 17). É possível ajustar a barra no ângulo de inclinação pretendido (fig. 17). Para fixar o ângulo de inclinação, solte o pedal e deixe a barra engatar.
8. Colocação em funcionamento
O roçador de relva destina-se apenas ao corte de relva.
O roçador de relva dispõe de um sistema de extensão do fio parcialmente automático. Sempre que accionar o sistema de extensão do fio parcialmente automático, o fio avança automaticamente para que possa cortar sempre a relva com a melhor largura de corte. Presto atenção que o desgaste do fio aumenta devido à activação frequente do sistema automático do fio.
Nota:
Se a sua máquina for colocada pela primeira vez em funcionamento, a extremidade sallente e excedente do fio de corte é cortada pela lâmina de corte da cobertura de protecção.
Se na primeira colocação em funcionamento o fio for demasiado curto, prima o botão na bobina do fio e puxe o fio com força para fora. Aquando do primeiro arranque o fio de corte é cortado automaticamente para o comprimento ideal.
Para obter o maior rendimento do seu roçador de relva, deve respeitar as seguintes instruções:
- Não utilize o roçador de relva sem o dispositivo de segurança.
- Não corte a relva se esta estiver molhada. Os melhores resultados são obtidos com a relva seca.
● Ligue o cabo eléctrico ao cabo de extensão e enganche este no punho. (fig. 9)
P
- Para ligar o roçador de relva prima o bloqueio de ligação (figura 1 pos. 4) e de seguida o interruptor para ligar/desligar (figura 1 pos. 3).
- Para desligar o roçador de relva, solte novamente o interruptor de ligar/desligar (fig. 1 / pos. 3).
- Aproxime o roçador à relva apenas se o interruptor estiver premido, isto é, se o roçador de relva estiver em funcionamento.
- Para cortar correctamente a relva, oscile o aparelho para o lado e ande para a frente. Segure o roçador de relva inclinado num ângulo de aprox. 30" (ver fig. 10 e fig. 11).
- Se a relva estiver comprida, comece a cortá-la progressivamente a partir da ponta (ver fig. 12).
- Aproveite a guia de cantos assim como a cobertura de protecção para evitar um desgaste desnecessário do flo.
- Mantenha o roçador de relva afastado de objectos duros para evitar um desgaste desnecessário do fio.
9. Utilização do roçador de relva como aparelho para cortar junto a cantos
Para cortar os cantos de relvados e canteiros, pode transformar o roçador de relva do seguinte modo:
- Desligue a alimentação eléctrica do roçador de relva.
- Rode a barra do ajuste em altura (figura 8 pos.1) em 180° para a direita (ver sentido da seta) até ao encosto.
- Deste modo, transforma o roçador de relva num aparelho para cortar junto a cantos com o qual pode efectuar os cortes verticais da relva (fig. 13).
10. Substituição da bobina do fio
Atenção! Antes da substituição da bobina do fio, não se esqueça de retirar a ficha da corrente eléctrica!
- Pressione lateralmente as áreas assinaladas da cobertura da bobina e retire-as juntamente com a bobina (figura 14/15). Assegure-se de que não perde a mola.
● Retire a bobina vazia do fio. - Conduza as extremidades do fio da nova bobina de fio pelos olhais da cobertura da bobina (figura 16).
- Coloque a cobertura da bobina com a bobina novamente no respectivo suporte.
- Aquando do primeiro arranque o fio de corte é
cortado automaticamente para o comprimento ideal.
Atenção! As partes projectadas do fio de nylon podem provocar ferimentos!
11. Manutenção e conservação
- Desligue o roçador de relva e retire a ficha da corrente eléctrica antes de o guardar e limpar
- Remova as acumulações na cobertura de protecção com uma escova
- Limpe o corpo em plástico e as peças plásticas com um detergente suave e um pano húmido
- Não utilize agentes ou dissolventes abrasivos para a limpeza!
- Nunca salpique o roçador de relva com água. Evite absolutamente a entrada de água no aparelho.
12. Avarias
- O aparelho não funciona: Verifique se o cabo se encontra correctamente ligado e verifique os fusíveis da rede eléctrica. Se o aparelho continuar a não funcionar apesar de existir a corrente necessária, envie-o para o endereço do serviço de assistência técnica.
13. Eliminação
- Atenção!
O roçador de relva e os respectivos acessórios são de diferentes materiais, como por ex. o metal e o plástico.
Os componentes que não estiverem em condições devem ter tratamento de lixo especial.
Informe-se junto das lojas da especialidade ou da sua Câmara Municipall
14. Encomenda de peças sobressalentes:
Para encomendar peças sobressalentes, deve efectuar as seguintes indicações:
- Modelo do aparelho
- Número de referência do aparelho
● N.º de identificação do aparelho - Número da peça sobresselente necessária (utilize o número constante na lista de peças sobresselentes)
A garmlia começa no dia da compra do aparelho e cobre um período de 2 anos. Prestamos garantia em caso de execução defeituosa ou defeitos de material ou de funcionamento. Neste caso não faturamos os custos para sobressalentes e o trabalho necessários. Não nos responsabilizamos por danos em consequência da utilização do aparelho. O seu serviço de assistencia técnica
HAG GARANTIBEVIS
Salvaguardem-se alterações técnicas
Rua da Aldeia, 225 Apartado 2100
P-4405-017 Arcozelo VNG
Tel. 022 0917500 Fax 022 0917527
① Einhell Italia s.r.l.
Via Marconi, 16
