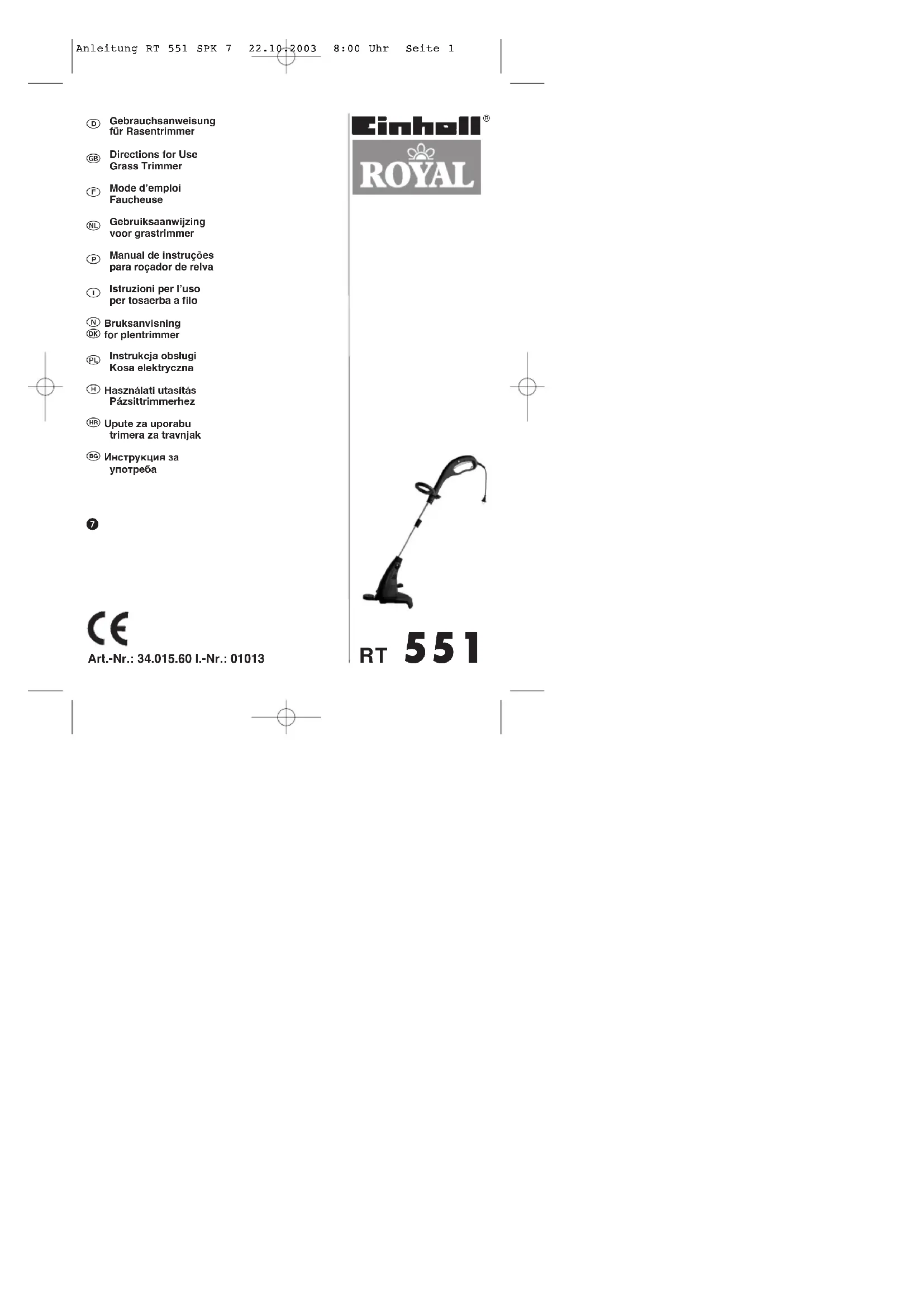

Royal RT 551 - Débroussailleuse EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Débroussailleuse électrique
Marque	Einhell
Modèle	Royal RT 551
Tension d'alimentation	230 V ~ 50 Hz
Puissance	500 Watts
Diamètre de coupe	32 cm
Vitesse de rotation à vide	11 000 tr/min
Fil de nylon	Diamètre 1,2 mm
Niveau de pression acoustique (LPA)	84 dB(A)
Niveau de puissance acoustique (LWA)	96 dB(A)
Vibrations au niveau de la poignée	3,8 m/s²
Poids	2,9 kg
Système d'alimentation du fil	Semi-automatique par bouton
Fonctions	Coupe d'herbe, coupe de bordures (rotation du guidon)
Protection de sécurité	Capot de protection, verrouillage de démarrage, arrêt d'inertie
Réglages	Hauteur du guidon, angle d'inclinaison (par pédale), poignée supplémentaire
Angle de coupe recommandé	Environ 30° d'inclinaison
Entretien	Nettoyage à la brosse et chiffon humide, pas d'eau
Garantie	2 ans
Accessoires fournis	Capot protecteur, vis, poignée supplémentaire
Alimentation	Secteur (câble électrique intégré)

FOIRE AUX QUESTIONS - Royal RT 551 EINHELL

Comment assembler la débroussailleuse Royal RT 551 ?

Pour assembler l'appareil, enclenchez le capot protecteur dans la tête du moteur (figure 3) et fixez-le avec les vis fournies. Ensuite, fixez les vis supplémentaires en raccord avec le guide parallèle (figure 5). Montez la poignée comme indiqué aux figures 6 et 7. Assurez-vous que toutes les vis sont bien serrées avant utilisation.

Comment régler la hauteur et l'angle de la débroussailleuse ?

Pour régler la hauteur, tournez le réglage en hauteur (figure 8 rep. 1) vers la droite, ajustez la hauteur souhaitée, puis revissez vers la gauche. Pour régler la poignée supplémentaire, placez l'appareil à plat, desserrez la vis (figure 7 pos. 1), ajustez la poignée et resserrez. Pour l'angle d'inclinaison, appuyez sur la pédale latérale du boîtier moteur (figure 17), inclinez le guidon, puis relâchez la pédale pour verrouiller.

Comment démarrer et arrêter la débroussailleuse ?

Pour démarrer, appuyez d'abord sur le verrouillage de démarrage (figure 1 rep. 4) puis sur l'interrupteur Marche/Arrêt (figure 1 rep. 3). Pour arrêter, relâchez l'interrupteur Marche/Arrêt. Ne transportez jamais l'appareil en marche. Attendez l'arrêt complet du fil de coupe avant toute intervention.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord que le câble électrique est correctement branché et que les fusibles ne sont pas endommagés. Si la tension est présente mais l'appareil ne fonctionne pas, contactez le service après-vente à l'adresse indiquée dans la notice. Ne tentez pas de réparer vous-même l'appareil.

Comment changer la bobine de fil ?

Avant toute intervention, débranchez la fiche de la prise de courant. Appuyez latéralement sur le couvercle de la bobine au niveau des repères (figures 14/15) et retirez le couvercle avec la bobine. Veillez à ne pas perdre le ressort. Retirez la bobine vide, faites passer les extrémités du nouveau fil à travers les œillets du couvercle, puis remettez l'ensemble dans le logement. Le fil sera coupé automatiquement à la première mise en route.

Comment utiliser la débroussailleuse en mode coupe-bordures ?

Débranchez l'appareil. Faites tourner le longeron au niveau du réglage en hauteur de 180° vers la droite jusqu'à ce qu'il s'enclenche (figure 13). Vous obtenez une coupe verticale pour les bordures de gazon. Veillez à toujours maintenir l'appareil en position stable.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de sécurité, un casque, des gants et des chaussures solides. Maintenez une distance d'au moins 5 m des personnes et animaux. Ne travaillez pas par temps de pluie ou sur herbe mouillée. Avant chaque utilisation, inspectez l'appareil et retirez les corps étrangers de la zone de travail. Ne touchez pas le fil en rotation.

Comment entretenir la débroussailleuse Royal RT 551 ?

Après chaque utilisation, débranchez l'appareil et nettoyez le capot de protection avec une brosse. Utilisez un chiffon humide et un détergent doux pour le corps et les éléments plastiques. Ne lavez jamais à l'eau et n'utilisez pas de solvants agressifs. Vérifiez régulièrement le serrage des vis et l'état du câble d'alimentation.

Quel type de fil utiliser pour la débroussailleuse ?

Utilisez exclusivement du fil de nylon d'origine de diamètre 1,2 mm. N'utilisez jamais de fil métallique, car cela pourrait endommager l'appareil et causer des blessures. Le fil est automatiquement rallongé grâce au système semi-automatique.

Comment éviter une usure excessive du fil de coupe ?

Pour éviter une usure prématurée, évitez de toucher des objets durs comme des pierres, des murs ou des bordures. Utilisez le guide-bord et le capot de protection pour maintenir une distance. Coupez l'herbe par étapes si elle est longue, et inclinez l'appareil à 30°. Ne coupez pas d'herbe humide.

MODE D'EMPLOI Royal RT 551 EINHELL

1. Description de l'appareil (cf. fig. 1)

1. Câble électrique
2. Poignée supérieure
3. Interrupteur MARCHE/ARRET
4. Verrouillage de démarrage
   5 Poignée supplémentaire
5. Réglage en hauteur
6. Capot de protection
7. Guidage du bord de la coupe
8. Pédale pour le réglage de l'angle d'inclinaison

2. Notes importantes

Veuillez lire attentivement le mode d'emploi et en respecter les instructions. Familiarisez-vous à l'aide de ce mode d'emploi avec l'appareil, sa bonne utilisation et les consignes de sécurité.

Attention!

Pour des raisons de sécurité, il est interdit aux enfants et aux adolescents de moins de 16 ans ainsi qu'aux personnes n'ayant pas connaissance de ce mode d'emploi, d'utiliser la faucheuse. Veuillez garder les consignes dans un endroit sûr pour une utilisation ultérieure.

• Avant chaque emploi, contrôlez l'appareil à vue. N'utilisez pas l'appareil si des dispositifs de sécurité sont détériorés ou usés. Ne mettez jamais les dispositifs de sécurité hors fonction.
  ● Utilisez l'appareil exclusivement pour
  l'application prévue dans ce mode d'emploi.
• Vous êtes responsable de la sécurité dans la zone de travail.
• Avant de commencer votre travail, contrôlez la surface à couper. Enlevez les corps étrangers éventuels. Pendant le travail, soyez attentif aux corps étrangers. Si vous rencontrez tout de même un obstacle lors de la coupe, mettez l'appareil hors circuit et retirez l'obstacle.
  ● Travaillez uniquement dans de bonnes conditions de visibilité.
• Travalliez toujours en position stable et sûre. Attention en cas de mouvement en arrière. Risque de trébucher!
• Ne laissez jamais l'appareil sur le lieu de travail sans surveillance. Si vous interrompez votre travail, déposez l'appareil dans un endroit sûr.

• Dans le cas où vous interrompez votre travail pour vous rendre dans une autre zone de travail, il est impératif de mettre auparavant l'appareil hors circuit.

• N'utilisez pas votre appareil par temps de pluie
  ou dans un environnement humide ou trempé.

• Préservez votre appareil de l'humidité et de la pluie.
• Avant de mettre l'appareil en marche, assurez-vous que le fil de nylon ne touche pas de pierres ou d'autres objets.
• Portez toujours des vêtements appropriés pendant le travail pour éviter des blessures à la tête, aux mains ou aux pieds. A cet effet, portez un casque, des lunettes de sécurité (ou un écran de protection), de hautes bottes (ou des chaussures à semelles solides et un pantalon d'étoffe résistante) et des gants de travail.
• Pendant le fonctionnement, maintenez l'appareil à distance du corps!
• Ne mettez pas l'appareil en service lorsqu'il est retourné ou qu'il ne se trouve pas en position de travail.
• Mettez le moteur hors circuit lorsque vous n'utilisez pas l'appareil, le laissez sans surveillance, le contrôlez, si le câble d'alimentation est endommagé, que vous en retiriez et/ou échangiez la bobine et dès lors que vous transportez l'appareil d'un endroit à un autre, retirez aussi la fiche réseau de la prise
• Tenez l'appareil éloigné d'autres personnes, en particulier des enfants et des animaux; des pierres ou autres objets pourraient se trouver dans l'herbe coupée et tourbillonnée.
• Pendant le travail, gardez une distance d'au moins 5 m par rapport aux autres personnes et aux animaux.
• Ne coupez pas d'objets durs. Vous prévenez ainsi tout risque de blessures et de détérioration de l'appareil.
• Utilisez le bord du dispositif de protection pour tenir l'appareil à l'écart de murs, de surfaces de différentes natures ainsi que d'objets fragiles.
• N'employez pas l'appareil sans dispositif de sécurité.

ATTENTION ! Le dispositif de sécurité est essentiel pour votre sécurité et celle d'autres personnes, ainsi que pour un fonctionnement impeccable de la machine. Le non-respect de cette consigne entraîne la perte du droit à la garantie, mis à part le fait que cela pourrait représenter une source de danger possible.

• N'essayez pas d'arrêter le dispositif de coupe (fil de nylon) avec les mains. Attendez toujours son arrêt.
• Utilisez uniquement le fil de nylon d'origine. N'employez en aucun cas des fils métalliques à la place du fil de nylon.

F

F

• Faites attention à ne pas vous blesser sur le dispositif qui sert à découper la longueur de fil.
• Veillez à ce que les ouvertures d'air ne solent pas salies.
• Après l'emploi, retirez la fiche de la prise de courant et vérifiez que l'appareil ne présente pas de détériorations.
• Ne tentez pas de couper de l'herbe qui ne pousse pas sur le sol. Ne coupez pas d'herbe par exemple, poussant sur les murs ou sur les pierres etc.

- Dans la zone de travail de la faucheuse, l'utilisateur est responsable, vis-à-vis de tiers, des dommages causés par l'emploi de l'appareil.

- Ne traversez pas de routes ou de chemins caillouteux avec un appareil en marche.

- Lorsque vous n'utilisez pas l'appareil, gardez-le dans un endroit sec et inaccessible aux enfants.

- Utilisez l'appareil uniquement selon les descriptions du mode d'emploi et maintenez-le toujours verticalement par rapport au sol. Toute autre position est dangereuse.

- Vérifiez régulièrement si les vis sont bien serrées.

- La tension de secteur doit être identique à celle indiquée sur la plaque signalétique.

- Contrôlez régulièrement le câble de raccordement quant à des signes d'endommagement ou d'altération. N'utilisez l'appareil que si le câble de raccordement est en parfait état.

- Les câbles de raccordement utilisés ne doivent pas être plus légers que des conduites en tuyau flexible légères HO7RN-F conformément à la norme DIN 57282/VDE 0282 - ils doivent disposer d'un diamètre minimal de 1,5 mm ^2 . Les connexions enfichables doivent être équipées de contacts de protection et la prise doit être protégée contre les projections d'eau.

- Maintenez toujours les surfaces à couper sans câble ou tout autre objet.

- Lorsqu'il est nécessaire de soulever l'appareil pour le transporter, arrêtez le moteur et attendez l'arrêt de l'outil. Si vous vous éloignez de l'appareil, arrêtez le moteur et retirez la fiche de la prise de courant.

- Avant de brancher l'appareil, assurez-vous qu'aucun élément rotatif ne soit endommagé et que la bobine de fil soit correctement mise en place et fixée.

- Ne heurtez en aucun cas des objets durs pendant le fonctionnement; c'est seulement ainsi que vous évitez des blessures de l'utilisateur et des endommagements de l'appareil.

- Utilisez exclusivement des pièces de rechange d'origine pour l'entretien.

• Ne faites exécuter les réparations que par un spécialiste électricien.
• Avant de mettre la machine en service et après quelque impact que ce soit, contrôlez si des signes d'usure ou d'endommagement sont présents et faites effectuer les réparations nécessaires.
• Gardez toujours vos mains et vos pieds à bonne distance du dispositif de coupe, surtout lorsque vous mettez le moteur en circuit.
• Après avoir retiré un nouveau fil, gardez toujours la machine en position de travail avant de la mettre en circuit.
• N'utilisez jamais de pièces de rechange ou d'accessoires n'étant pas prévus par le fabricant ni recommandés.
• Retirez la fiche de la prise réseau avant les contrôles, nettoyages ou travaux sur la machine et lorsque cette dernière n'est pas utilisée.

⚠ Attention: après l'emploi, le fil de Nylon

L'outil marche à vide!

tourne encore quelques secondes à vide!

3. Légende de la plaque signalétique (cf. figure 2) sur l'appareil

Pos. 1: Avertissement !
Pos. 2: Portez une protection des yeux !
Pos. 3: Protégez l'appareil contre l'humidité !
Pos. 4: Avant la mise en service, lisez le mode d'emploi !
Pos. 5: Tirez la fiche de contact avant de contrôler une ligne de raccordement endommagée !
Pos. 6: Gardez les autres personnes hors de la zone de danger !
Pos. 7: L'outil continue à tourner par inertie !

4. Caractéristiques techniques:

● Tension du réseau: 230 V \~ 50 Hz
● Puissance: 500 Watts
● Cercle de coupe: ∅ 32 cm
● Vitesse de rotation n _0 : 11.000 tr/min
● Fil de coupe en nylon: ∅ 1,2 mm
● Niveau de pression acoustique LPA: 84 dB(A)
● Niveau de puissance acoustique LWA: 96 dB(A)
● Vibration a w 3.8 m/s
● Poids: 2,9 kg

Le bruit de la machine peut dépasser 85 dB(A). Dans ce cas, il faut prendre des mesures d'insonorisation pour protéger l'utilisateur. Le niveau sonore a été mesuré conformément à IEC 59 CO 11, IEC 704, DIN 45635, partie 21, NFS 31-031 (84/538/CEE).

La valeur des vibrations émises au niveau de la poignée s'élève à 3,8 m/s ^e . et a été déterminée selon EN 786, annexe D : 1996+A1 : 2001.

5. Assemblage du débroussailleuse

• Enlichez le capot protecteur dans la tête du moteur (figure 3) et fixez avec les vis fournies (figure 4)
• Fixez d'abord les vis montrées dans la figure 4, ensuite les deux vis restantes peuvent être fixées en raccord avec le guide parallèle (figure 5).
• La poignée doit être montée comme indiqué en figures 6 et 7.

6. Utilisation conforme aux règles de l'ordre

L'apparell est conçu à couper le gazon, de petites surfaces d'herbe dans les jardins privés de maison et de loisir.

Sont considérés comme appareils de jardin de maison et de loisir les appareils n'étant pas employés dans des installations publiques, les parcs, terrains de sport, sur les routes, ni dans l'économie agricole et forestière.

Le respect du mode d'emploi mis à disposition par le producteur sert de condition préalable à un emploi de l'appareil conforme aux règles de l'ordre.

Attention! En raison de risques pour les personnes et de risques d'endommagement des biens, l'appareil ne doit pas être employé pour le

broyage dans le sens de compostage.

7. Avant la mise en service

Grâce au réglage en hauteur et à la possibilité de réglage de la poignée supplémentaire, vous pouvez régler une position de travail optimale.

Réglage de la hauteur:

Tournez le réglage en hauteur (figure 8 rep. 1) vers la droite (cf. sens de la flèche) et réglez la hauteur souhaitée. Pour la fixation, toumez le réglage en hauteur de nouveau vers la gauche.

Réglage de la poignée supplémentaire:

Placez la faucheuse d'aplomb sur le sol. Relâchez la vis (fig. 7 / Position.1) et effectuez votre réglage optimal de la poignée supplémentaire. En resserrant la vis, vous fixez la poignée.

Réglage de l'angle d'inclinaison de la poignée de guidage

Placez la faucheuse d'aplomb sur le sol. Appuyez avec le pied sur la pédale située latéralement sur le boîtier du moteur (fig. 17). A présent, vous pouvez régler la poignée jusqu'à l'angle d'inclinaison désiré (fig. 17). Pour fixer l'angle d'inclinaison, lâchez la pédale et laissez la poignée s'enclencher.

8. Mise en service

La débroussailleuse convient exclusivement à la coupe des gazons.

La débroussailleuse possède un système d'allongement de fil semi-automatique. A chaque actionnement du système d'allongement de fil semi-automatique, le fil est automatiquement rallongé afin que vous puissiez toujours couper votre gazon à la longueur optimale.

Veuillez tenir compte de l'usure du fil qui augmente en actionnant fréquemment l'allongement automatique de fil.

Remarque

Si vous mettez votre machine pour la première fois en service, le bout du fil de coupe qui dépasse éventuellement, en excédent, est raccourci par la lame coupante du capot protecteur.

Si le fil est trop court lors de la première mise en service, appuyez sur le bouton au niveau de la bobine de fil et tirez fortement sur le fil pour le faire sortir. Lors de la première mise en route, le

F

fil de coupe est automatiquement coupé à la longueur optimale.

Pour obtenir la meilleure efficacité qu'il soit de votre faucheuse, veuillez suivre les instructions suivantes

• N'utilisez jamais la faucheuse sans dispositif de protection.
• Ne coupez pas d'herbe lorsqu'elle est mouillée. Vous obtiendrez de meilleurs résultats lorsque l'herbe est sèche.
  ● Raccordez le câble électrique au câble de rallonge et accrochez-le à la poignée (fig. 9).
• Pour mettre votre débroussailleuse en circuit, appuyez sur l'interrupteur de verrouillage (figure 1 rep. 4) et ensuite sur l'interrupteur marche/arrêt (figure 1 rep. 3).
• Pour arrêter votre faucheuse, cessez d'appuyer sur l'interrupteur Marche/Arrêt (fig. 1/Position
• N'approchez la faucheuse du gazon que lorsque l'interrupteur est enfoncé, c'est-à-dire que la faucheuse est en service.
• Pour bien couper, inclinez l'appareil de côté et avancez en conservant un angle d'inclinaison d'env. 30° (cf. fig. 10 et 11).
• Lorsque l'herbe est longue, coupez-la par étapes en commençant par la pointe de l'herbe (cf. fig. 12).
• Profitez du dispositif de guidage du bord de la coupe ainsi que du capot de protection, pour prévenir une usure inutile du fil.
• Pour empêcher une usure inutile du fil, évitez de toucher des objets durs.

9. Utilisation de la faucheuse comme coupe-bordures

Pour couper les bordures de gazons et de carrés, vous pouvez transformer la faucheuse de manière suivante:

• Déconnectez la faucheuse de l'alimentation électrique.
• Faites tourner le longeron au niveau du réglage en hauteur (figure 8 rep. 1) de 180° vers la droite (cf. sens de la flèche) jusqu'à ce qu'il s'encrante.
• De cette façon, vous avez transformé la faucheuse en un coupe-bordures qui permet d'exécuter des coupes verticales du gazon (fig. 13).

10. Changement de la bobine

Attention ! Tirez absolument la fiche de contact avant de remplacer la bobine !
- Appuyez latéralement sur le couvercle de la bobine au niveau des repères et enlevez ce

dernier en même temps que la bobine (figures 14/15). Veillez à ne pas perdre le ressort.

• Retirez la bobine de fil vide.
• Faites passer les extrémités de la nouvelle bobine de fil à travers les œillets du couvercle de la bobine (figure 16).
• Remettez le couvercle de la bobine ainsi que cette dernière dans le logement de la bobine.
• Lors de la première mise en route du fil de coupe, il est coupé à la longueur optimale.

Attention ! Des objets éjectés du fil de Nylon peuvent provoquer des blessures !

11. Maintenance et entretien

• Avant de ranger et de nettoyer la faucheuse, arrêtez-la et retirez la fiche de la prise de courant.
• Eliminez les dépôts sur le capot de protection à l'aide d'une brosse.
• Nettoyez le corps et les éléments en plastique au moyen d'un détergent doux et d'un chiffon humide.
• N'employez pas de détergents ou de solvants adressifs pour le nettoyage!
• Ne lavez jamais la faucheuse à l'eau. Evitez absolument que de l'eau pénètre dans l'appareil.

12. Dérangements

- L'appareil ne démarre pas : Vérifiez que le câble électrique est correctement branché et contrôiez les fusibles. Dans le cas où l'appareil ne fonctionne pas alors que la tension est présente, renvoyez celui-ci au service après-vente, à l'adresse indiquée.

13. Elimination

- Attention!

Les débroussailleuses et leurs accessoires sont composées de divers matériaux, comme par ex. des métaux et matières plastiques.

Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

1. Commande de pièces de rechange : Veuillez indiquer ce qui suit pour toute commande de pièces de rechange :

● Type de l'appa
● Numéro d'article de l'appareil
● Numéro d'identification de l'appareil
- Numéro de pièce de rechange de la pièce de rechange nécessaire

La période de garantie commence à partir de la date d'achat et dure 2 ans. Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées. Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

© CERTIFICADO DE GARANTIA

Sous réserve de modifications

⑤ Pour toutes informations ou service après

vente, merci de prendre contact avec votre revendeur.

NL Einhell Benelux

Veldsteen 44

NL-4815 PK Breda

Tel. [phone], Fax [phone]

B Einhell Benelux

Veldsteen 44

NL-4815 PK Breda

Tel. [phone], Fax [phone]

E Comercial Einhell S.A.
