Royal RT 551 - Decespugliatore EINHELL - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Royal RT 551 EINHELL in formato PDF.
| Tipo di prodotto | Decespugliatore elettrico |
| Marca | Einhell |
| Modello | Royal RT 551 |
| Tensione di alimentazione | 230 V ~ 50 Hz |
| Potenza | 500 Watt |
| Diametro di taglio | 32 cm |
| Velocità a vuoto | 11.000 giri/min |
| Filo in nylon | Diametro 1,2 mm |
| Livello di pressione sonora (LPA) | 84 dB(A) |
| Livello di potenza sonora (LWA) | 96 dB(A) |
| Vibrazioni sull'impugnatura | 3,8 m/s² |
| Peso | 2,9 kg |
| Sistema di alimentazione del filo | Semiautomatico tramite pulsante |
| Funzioni | Taglio dell'erba, taglio bordi (rotazione del manubrio) |
| Protezione di sicurezza | Coperchio di protezione, blocco di avviamento, arresto di inerzia |
| Regolazioni | Altezza del manubrio, angolo di inclinazione (a pedale), impugnatura aggiuntiva |
| Angolo di taglio consigliato | Circa 30° di inclinazione |
| Manutenzione | Pulizia con spazzola e panno umido, non con acqua |
| Garanzia | 2 anni |
| Accessori inclusi | Coperchio protettivo, viti, impugnatura aggiuntiva |
| Alimentazione | Rete elettrica (cavo elettrico integrato) |
Domande frequenti - Royal RT 551 EINHELL
Domande degli utenti su Royal RT 551 EINHELL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Decespugliatore in formato PDF gratuitamente! Trova il tuo manuale Royal RT 551 - EINHELL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Royal RT 551 del marchio EINHELL.
MANUALE UTENTE Royal RT 551 EINHELL

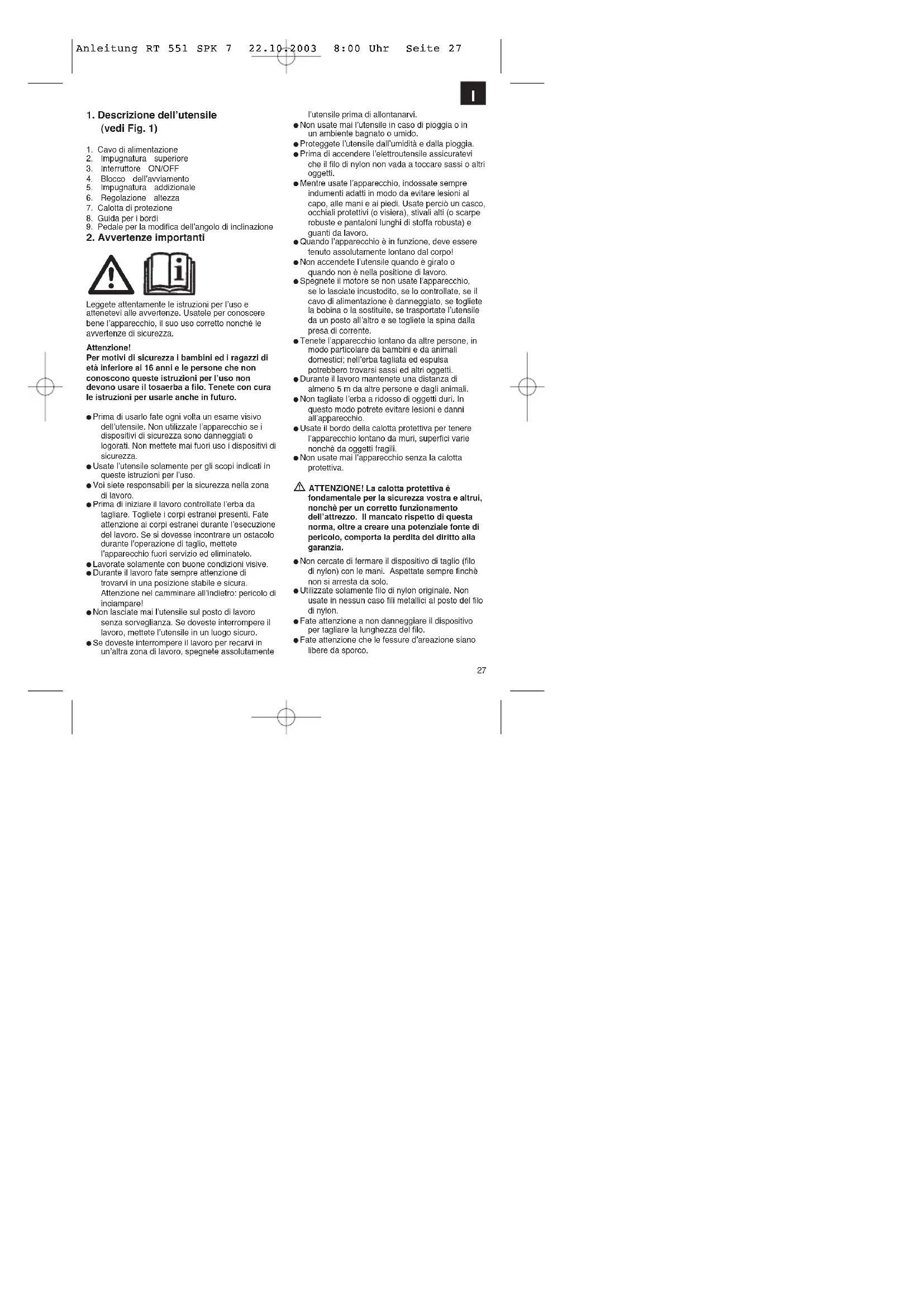

1. Descrizione dell'utensile (vedi Fig. 1)
- Cavo di alimentazione
- Impugnatura superiore
- Interruttore ON/OFF
- Blocco dell'avviamento
- Impugnatura addizionale
- Regolazione altezza
- Calotta di protezione
- Guida per i bordi
- Pedale per la modifica dell'angolo di inclinazione
2. Avvertenze importanti
Leggete attentamente le istruzioni per l'uso e attenetevi alle avvertenze. Usatele per conoscere bene l'apparecchio, il suo uso corretto nonché le avvertenze di sicurezza.
Attenzione!
Per motivi di sicurezza i bambini ed i ragazzi di età inferiore ai 16 anni e le persone che non conoscono queste istruzioni per l'uso non devono usare il tosaerba a filo. Tenete con cura le istruzioni per usarle anche in futuro.
- Prima di usarlo fate ogni volta un esame visivo dell'utensile. Non utilizzate l'apparecchio se i dispositivi di sicurezza sono danneggiati o logorati. Non mettete mai fuori uso i dispositivi di sicurezza.
- Usate l'utensile solamente per gli scopi indicati in queste istruzioni per l'uso.
- Voi siete responsabili per la sicurezza nella zona di lavoro.
- Prima di iniziare il lavoro controllate l'erba da tagliare. Togliete i corpi estranei presenti. Fate attenzione ai corpi estranei durante l'esecuzione del lavoro. Se si dovesse incontrare un ostacolo durante l'operazione di taglio, mettete l'apparecchio fuori servizio ed eliminatelo.
● Lavorate solamente con buone condizioni visive.
- Durante il lavoro fate sempre attenzione di trovarvi in una posizione stabile e sicura. Attenzione nel camminare all'indietro: pericolo di inclampare!
- Non lasciate mai l'utensile sul posto di lavoro senza sorveglianza. Se doveste interrompere il lavoro, mettete l'utensile in un luogo sicuro.
- Se doveste interrompere il lavoro per recarvi in un'altra zona di lavoro, spegnete assolutamente
l'utensile prima di allontanarvi.
● Non usate mai l'utensile in caso di pioggia o in un ambiente bagnato o umido.
● Proteggete l'utensile dall'umidità e dalla pioggia.
- Prima di accendere l'elettroutensile assicuratevi che il filo di nylon non vada a toccare sassi o altri oggetti.
- Mentre usate l'apparecchio, indossate sempre indumenti adatti in modo da evitare lesioni al capo, alle mani e ai piedi. Usate perciò un casco, occhiali protettivi (o visiera), stivali alti (o scarpe robuste e pantaloni lunghi di stoffa robusta) e quanti da lavoro.
- Quando l'apparecchio è in funzione, deve essere tenuto assolutamente lontano dal corpo!
- Non accendete l'utensile quando è girato o quando non è nella positione di lavoro.
- Spegnete il motore se non usate l'apparecchio, se lo lasciate incustodito, se lo controllate, se il cavo di alimentazione è danneggiato, se togliete la bobina o la sostituile, se trasportate l'utensile da un posto all'altro e se togliete la spina dalla presa di corrente.
- Tenete l'apparecchio lontano da altre persone, in modo particolare da bambini e da animali domestici; nell'erba tagliata ed espulsa potrebbero trovarsi sassi ed altri oggetti.
- Durante il lavoro mantenete una distanza di almeno 5 m da altre persone e dagli animali.
- Non tagliate l'erba a ridosso di oggetti duri. In questo modo potrete evitare lesioni e danni all'apparecchio.
- Usate il bordo della calotta protettiva per tenere l'apparecchio lontano da muri, superfici varie nonchè da oggetti fragili.
- Non usate mai l'apparecchio senza la calotta protettiva.
ATTENZIONE! La calotta protettiva è fondamentale per la sicurezza vostra e altrui, nonché per un corretto funzionamento dell'attrezzo. Il mancato rispetto di questa norma, oltre a creare una potenziale fonte di pericolo, comporta la perdita del diritto alla garanzia.
- Non cercate di fermare il dispositivo di taglio (filo di nylon) con le mani. Aspettate sempre finchè non si arresta da solo.
- Utilizzate solamente filo di nylon originale. Non usate in nessun caso fili metallici al posto del filo di nylon.
● Fate attenzione a non danneggiare il dispositivo per tagliare la lunghezza del filo. - Fate attenzione che le fessure d'areazione siano libere da sporco.
|
- Dopo l'utilizzo staccate la spina dalla presa di corrente e controllate che l'attrezzo non abbia subito danni.
- Non cercate di tagliare l'erba che non cresca sul terreno; non cercate ad esempio di tagliare l'erba che cresce su muri o sassi, ecc.
- Nella zona d'impiego del tosaerba, l'utilizzatore è responsabile di danni derivati a terzi dall'uso dell'apparecchio.
- Non attraversate strade o vialetti di ghiaia con l'apparecchio acceso.
- Quando non usate l'apparecchio conservatelo in un luogo asciutto e non accessibile ai bambini.
- Usate l'utensile solo nel modo in cui è descritto nelle istruzioni per l'uso e tenetelo sempre verticale al terreno. Qualsiasi altra posizione è pericolosa.
- Controllate regolarmente che le viti siano avvitate correttamente.
- La tensione di rete deve corrispondere a quella indicata sulla larghetta di identificazione.
- Controllate regolamente che il cavo di collegamento non presenti danni o segni di deterioramento. L'apparecchio non dev'essere usato se il cavo di collegamento non è in perfetto stato.
- I cavi di collegamento usati non devono essere più leggeri dei cavi in guaina di gomma H07RN-F, secondo la norma DIN 57282/VDE 0282, e devono avere una sezione minima di 1,5 mm2. Gli allacciamenti a spina devono avere contatti di terra e gli attacchi devono essere protetti dagli spruzzi d'acqua.
- Tenere la superficie da tagliare sempre libera da cavi ed altri oggetti.
- Se l'apparecchio deve venir sollevato per il trasporto, spegnete il motore ed attendete che il filo abbia smesso di ruotare. Prima di allontanarsi dall'apparecchio spegnete il motore e staccate la spina dalla presa di corrente.
- Prima di inserire la spina di alimentazione, assicuratevi che gli elementi rotanti non siano danneggiati e che la bobina del filo sia inserita correttamente e ben fissata.
- Il funzionamento dell'apparecchio non è in nessun caso concepilo per tagliare a ridosso di oggetti duri; solo così si possono evitare lesioni a chi lo usa e danni all'apparecchio.
- Per le riparazioni usate solo ricambi originali.
- Le riparazioni devono venire eseguite solo da un tecnico elettricista.
- Prima della messa in esercizio della macchina e dopo qualsiasi collisione controllate che non ci siano segni di usura o danni e fate eseguire le riparazione necessarie.
- Tenete mani e piedi sempre lontani dal
dispositivo di taglio, soprattutto quando accendete il motore.
- Dopo aver estratto un filo nuovo, tenete la macchina sempre nella posizione di lavoro normale prima che venga acceso.
● Non usate mai ricambi ed accessori che non sono previsti o consigliati dal produttore. - Togliete la spina dalla presa di corrente prima di eseguire controlli, pulizie o operazioni alla macchina e quando questa non è in uso.
Atenzione: dopo aver spento il motore, il filo di nylon continua a ruotare per alcuni secondi!
Pos. 1: attenzione!
Pos. 2: indossare occhiali protettivi!
Pos. 3: proteggere dall'umidità!
Pos. 4: leggere le istruzioni per l'uso prima della messa in esercizio!
Pos. 5: staccare la spina dalla presa di corrente prima di controllare un cavo di alimentazione danneggiato!
Pos. 6: tenere lontane le altre persone dalla zona di pericolo!
Pos. 7: l'utensile continua a ruotare!
4. Caratteristiche tecniche
| Tensione di rote: 230 V ~ 50 Hz | |
| Potenza | 500 |
| Diametro dell'area di taglio ∅ 32 cm | |
| Rotazioni n0 11.000 min | -1 |
| Filo da taglio di nylon ∅ 1,2 mm | |
| Livello di pressione acustica LPA 84 dB(A) | |
| Livello di potenza sonora LWA 96 dB(A) | |
| Vibrazione aw 3,8 m/s | 2 |
| Peso | 2,9 |
Il rumore dell'apparecchio può superare gli 85 dB(A). In questo caso sono necessarie delle misure di protezione dell'udito per l'utilizzatore. Il rumore è
stato misurato secondo la norma IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/CEE). Il valore delle oscillazioni percepite sull'impugnatura è di 3,8 m/s² ed è stato accertato secondo EN 786 allegato D: 1996+A1: 2001.
5. Montaggio del tosaerba a filo
- Inserite la calotta protettiva sulla testa del motore (figura 3) e flssatela con le viti in dotazione (figura 4).
● Fissate prima le viti mostrate in figura 4, poi potete fissare le restanti due viti in collegamento con la guida del bordo (figura 5). - L'impugnatura viene montata come nella figura 6 e 7.
6. Uso corretto
L'apparecchio è concepito per tagliare l'erba di giardini e piccole superfici erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell'agricoltura e nell'economia forestale.
Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto dell'apparecchio.
Attenzione! In considerazione del pericolo per persone e cose, l'apparecchio non deve essere usato per sminuzzare rifiuti organici per il compostaggio.
7. Prima della messa in esercizio
Attraverso la regolazione dell'altezza e dell'impugnatura addizionale si può ottenere la posizione ottimale di lavoro.
Regolazione dell'altezza
Ruotate il regolatore in altezza (figura 8, pos. 1) verso destra (vedi direzione della freccia) e regolate l'altezza desiderata. Per fissare l'altezza ruotate di nuovo il regolatore verso sinistra.
Regolazione dell'impugnatura addizionale
Tenete il tosaerba in posizione verticale e appoggiato sul terreno. Allentate la vite (Fig. 7 / punto 1) e portate l'impugnatura addizionale in posizione ottimale. L'impugnatura viene fissata avvitando la vite.
Modifica dell'angolo di inclinazione dell'impugnatura
Tenete il tosaerba in posizione verticale e appoglato sul terreno. Premete con il piede il pedale laterale sull'involucro del motore (Fig. 17). Ora potete regolare l'impugnatura sull'angolo di inclinazione desiserato (Fig. 17). Lasciando il pedale e aspettando che l'impugnatura scatti in posizione, l'angolo di angolazione viene fissato.
8. Messa in esercizio
Il tosaerba a filo è concepito solo per tagliare l'erba del giardino.
Il tosaerba è dotato di un sistema di allungamento del filo parzialmente automatico. Ad ogni azionamento di tale sistema, il filo viene allungato automaticamente in modo da permettere di tagliare l'erba sempre con la larghezza di taglio ottimale. Fate attenzione all'usura del filo, che viene aumentata da un frequente uso dell'allungamento automatico.
Nota
Se l'attrezzo è messo in esercizio per la prima volta, l'eventuale estremità del filo di taglio eccessiva viene accorciata dalla lama tagliente della calotta protettiva.
Se alla prima messa in esercizio il filo è troppo corto, premete il bottone sulla bobina ed estraete con forza il filo. Alla prima messa in moto il filo di taglio viene automaticamente accorciato alla lunghezza ottimale.
Per ottenere le migliori prestazioni dal vostro tosaerba seguite le seguenti istruzioni per l'uso
● Non usate il tosaerba senza calotta protettiva.
- Non utilizzate l'apparecchio quando l'erba è bagnata. I migliori risultati si ottengono con l'erba asciutta.
- Collegiate il cavo di alimentazione a quello di prolunga, dopo di che attaccatelo all'impugnatura. (Fig. 9)
- Per accendere il tosaerba, premete il blocco dell'avviamento (figura 1 pos. 4) e infine l'interruttore ON/OFF (figura 1, pos. 3).
- Mollate l'interruttore di ON/OFF (Fig. 1/ punto 3) per spegnere il tosaerba.
- Avvicinate l'apparecchio all'erba solo quando l'interruttore è premuto, ossia quando il tosaerba è in funzione.
- Per tagliare in modo corretto, far oscillare l'apparecchio mentre si avanza. Tenete l'elettroutensile inclinato con un angolo di ca. 30°
I
(vedi Fig. 10 e Fig. 11).
- Se l'erba è alta, deve venire tagliata gradualmente dall'alto verso il basso (vedi Fig. 12).
- Usate la guida per i bordi e la calotta protettiva per evitare un'inutile usura del filo.
- Tenete il losaerba lontano da oggetti duri per evitare un'usura superflua del filo.
9. Utilizzo del tosaerba a filo come tagliabordi
Per tagliare i bordi del tappeto erboso e delle aiuole, il tosaerba può venire modificato nel modo seguente
● Staccate la spina dalla presa di alimentazione.
- Ruotate l'impugnatura sul regolatore in altezza (figura 8, pos. 1) di 180° verso destra (vedi direzione della freccia) fino alla battuta.
- In questo modo il tosaerba è stato trasformato in un utensile per tagliare i bordi con il quale si può tagliare il tappeto erboso in senso verticale (Fig. 13).
10. Sostituzione della bobina del filo
Attenzione! Prima di sostituire la bobina si deve assolutamente staccare la spina dalla presa di corrente!
- remote lateralmente sui punti contrassegnati della copertura della bobina ed estraetela con la bobina (figura 14/15). Fate attenzione a non perdere la molla.
● Togliete la bobina vuota.
● Fate scorrere le estremità della nuova bobina attraverso le fessure della copertura (figura 16). - Rimettete la copertura con la bobina nella sua sede.
- Alla prima messa in moto il filo di taglio viene automaticamente accorciato alla lunghezza ottimale.
Attenzione! Le parti del filo di nylon che vengono espulse possono comportare lesioni!
11. Manutenzione e cura
- Spegnete il tosaerba e staccate la spina dalla presa di corrente prima di riporlo e di pulirlo
- Con una spazzola togliete i depositi dalla calotta protettiva.
- Pulite le parti in plastica con un detergente comune dolce e con un panno umido. Per la pulizia non usate detergenti aggressivi o solventi!
● Non pulite mai il tosaerba con un getto d'acqua.
30
- Evitate assolutamente che l'acqua penetri all'interno dell'apparecchio.
12. Anomalie
- L'attrezzo non funziona: controllate che il cavo di alimentazione sia collegato correttamente e controllate i fusibili di rete. Nel caso in cui l'apparecchio non funzioni pur in presenza di tensione, speditelo all'indirizzo riportato dell'assistenza clienti.
13. Smaltimento
- Attenzione!
Il tosaerba e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali.
Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!
14. Ordinazione dei pezzi di ricambio
In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue: - tipo di apparecchio
- numero di articolo dell'apparecchio
- numero di identificazione dell'apparecchio
- numero del pezzo di ricambio richiesto (riportato nella lista dei pezzi di ricambio)
30
I periodo di garanzia inizia nel glomo dell'acquisto da 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi. Il vostro centro di assistenza
