MANUALE UTENTE ERT 250 EINHELL

Istruzioni per l’uso del tosaerba a filo

aggiuntiva 34.011.20.01 34.013.20.01

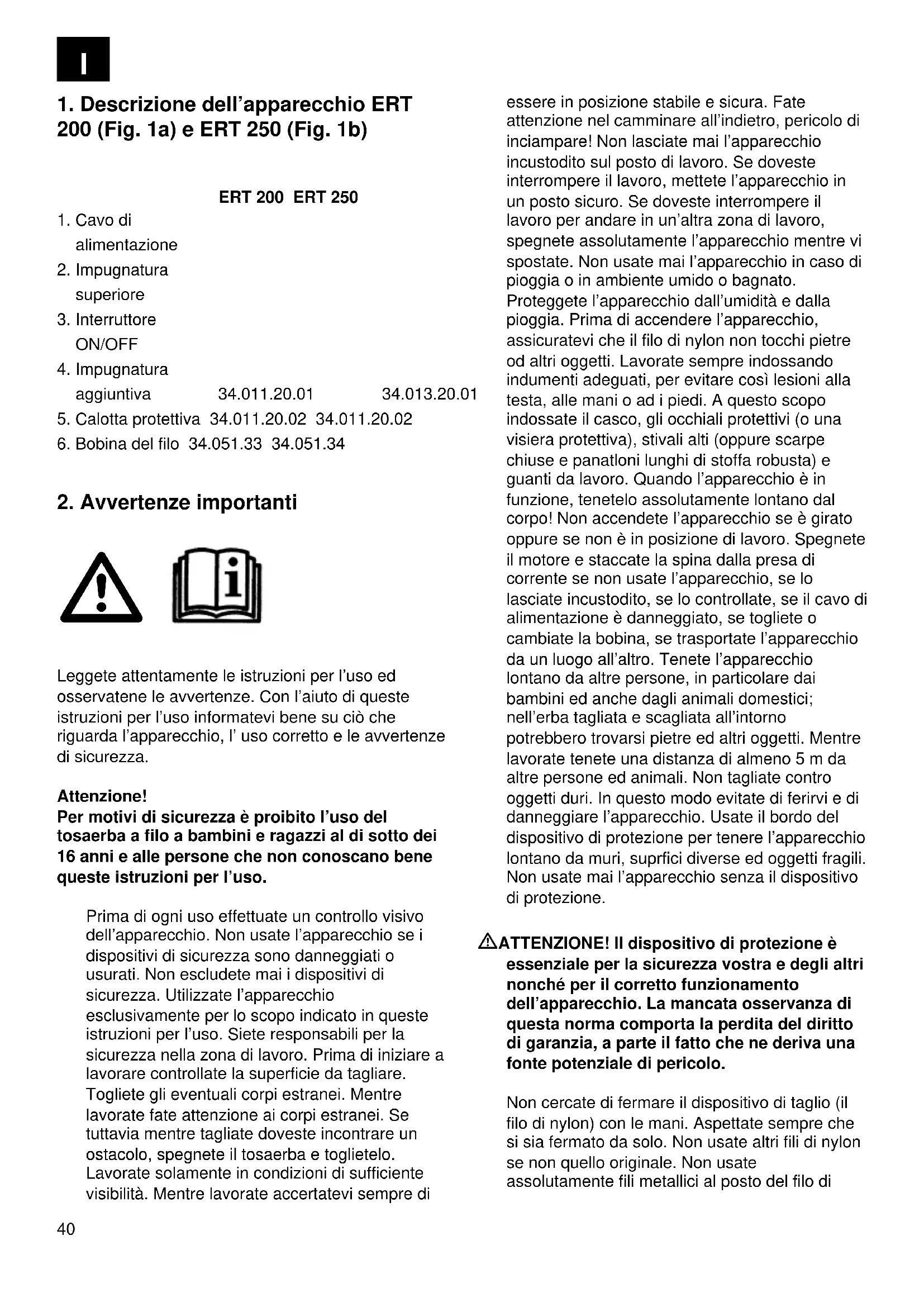

2. Avvertenze importanti

Leggete attentamente le istruzioni per l’uso ed osservatene le avvertenze. Con l’aiuto di queste istruzioni per l’uso informatevi bene su ciò che riguarda l’apparecchio, l’ uso corretto e le avvertenze di sicurezza. Attenzione! Per motivi di sicurezza è proibito l’uso del tosaerba a filo a bambini e ragazzi al di sotto dei 16 anni e alle persone che non conoscano bene queste istruzioni per l’uso. Prima di ogni uso effettuate un controllo visivo dell’apparecchio. Non usate l’apparecchio se i dispositivi di sicurezza sono danneggiati o usurati. Non escludete mai i dispositivi di sicurezza. Utilizzate l’apparecchio esclusivamente per lo scopo indicato in queste istruzioni per l’uso. Siete responsabili per la sicurezza nella zona di lavoro. Prima di iniziare a lavorare controllate la superficie da tagliare. Togliete gli eventuali corpi estranei. Mentre lavorate fate attenzione ai corpi estranei. Se tuttavia mentre tagliate doveste incontrare un ostacolo, spegnete il tosaerba e toglietelo. Lavorate solamente in condizioni di sufficiente visibilità. Mentre lavorate accertatevi sempre di essere in posizione stabile e sicura. Fate attenzione nel camminare all’indietro, pericolo di inciampare! Non lasciate mai l’apparecchio incustodito sul posto di lavoro. Se doveste interrompere il lavoro, mettete l’apparecchio in un posto sicuro. Se doveste interrompere il lavoro per andare in un’altra zona di lavoro, spegnete assolutamente l’apparecchio mentre vi spostate. Non usate mai l’apparecchio in caso di pioggia o in ambiente umido o bagnato. Proteggete l’apparecchio dall’umidità e dalla pioggia. Prima di accendere l’apparecchio, assicuratevi che il filo di nylon non tocchi pietre od altri oggetti. Lavorate sempre indossando indumenti adeguati, per evitare così lesioni alla testa, alle mani o ad i piedi. A questo scopo indossate il casco, gli occhiali protettivi (o una visiera protettiva), stivali alti (oppure scarpe chiuse e panatloni lunghi di stoffa robusta) e guanti da lavoro. Quando l’apparecchio è in funzione, tenetelo assolutamente lontano dal corpo! Non accendete l’apparecchio se è girato oppure se non è in posizione di lavoro. Spegnete il motore e staccate la spina dalla presa di corrente se non usate l’apparecchio, se lo lasciate incustodito, se lo controllate, se il cavo di alimentazione è danneggiato, se togliete o cambiate la bobina, se trasportate l’apparecchio da un luogo all’altro. Tenete l’apparecchio lontano da altre persone, in particolare dai bambini ed anche dagli animali domestici; nell’erba tagliata e scagliata all’intorno potrebbero trovarsi pietre ed altri oggetti. Mentre lavorate tenete una distanza di almeno 5 m da altre persone ed animali. Non tagliate contro oggetti duri. In questo modo evitate di ferirvi e di danneggiare l’apparecchio. Usate il bordo del dispositivo di protezione per tenere l’apparecchio lontano da muri, suprfici diverse ed oggetti fragili. Non usate mai l’apparecchio senza il dispositivo di protezione. ATTENZIONE! Il dispositivo di protezione è essenziale per la sicurezza vostra e degli altri nonché per il corretto funzionamento dell’apparecchio. La mancata osservanza di questa norma comporta la perdita del diritto di garanzia, a parte il fatto che ne deriva una fonte potenziale di pericolo. Non cercate di fermare il dispositivo di taglio (il filo di nylon) con le mani. Aspettate sempre che si sia fermato da solo. Non usate altri fili di nylon se non quello originale. Non usate assolutamente fili metallici al posto del filo di I41 nylon. State attenti a non ferirvi con il dispositivo che serve ad accorciare la lunghezza del filo. Fate attenzione che le fessure di areazione non siano coperte da sporco. Una volta finito di usare l’apparecchio staccate la spina dalla presa e controllate che esso non presenti danni. Con l’apparecchio non cercate di tagliare l’erba che non cresce per terra; non cercate per esempio di tagliare erba che cresce sui muri o sui sassi ecc. Nella zona di lavoro del tagliaerba l’utilizzatore è responsabili nei confronti di terzi per danni derivati dall’uso dell’apparecchio. Con l’apparecchio acceso non attraversate strade o viottoli con ghiaino. Se non usate l’apparecchio tenetelo in un luogo asciutto e non accessibile ai bambini. Usate l’apparecchio solo come descritto nelle istruzioni per l’uso e tenetelo sempre in posizione verticale rispetto al terreno. Ogni altra posizione è pericolosa. Controllate che le viti siano serrate correttamente. La tensione di rete deve corrispondere con la tensione indicata sulla targhetta dei dati. Si deve controllare regolarmente che il cavo di alimentazione non presenti danni o segni di alterazione. L’apparecchio non deve venire usato se lo stato del cavo di collegamento non sia in perfetto stato. I cavi di collegamento usati non devono essere più leggeri dei cavi in tubolare di gomma HO7RN-F secondo la norma DIN 57282/VDE 0282 e presentare un diametro minimo di 1,5 mm_. I collegamenti ad innesto devono presentare dei contatti protetti e l’accompiamento deve essere protetto dagli spruzzi di acqua. Tenete la superficie da tagliare sempre libera da cavi e da altri oggetti. Se l’apparecchio deve venire sollevato per essere trasportato, spegnete il motore ed aspettate che l’utensile si fermi. Prima di allontanarsi dall’apparecchio si deve spegnere il motore e staccare la spina dalla presa di corrente. Prima di collegare l’apparecchio alla rete di corrente assicuratevi che nessun elemento rotante sia danneggiato e che la la bobina del filo sia inserita e fissata correttamente. Durante l’esercizio non dovete assolutamente tagliare contro oggetti duri, perché solo in questo modo evitate lesioni all’operatore e danni all’apparecchio. Per la manutenzione usate solamente ricambi originali. Le riparazioni devono venire eseguite solamente da un elettricista. Prima di mettere in funzione l’apparecchio e dopo un eventuale urto, controllate che non ci siano tracce di usura o danni e fate eseguire le riparazioni necessarie. Tenete sempre le mani e di piedi lontani dal dispositivo di taglio, soprattutto quando accendete il motore. Dopo avere estratto un filo nuovo, tenete sempre l’apparecchio nella sua normale posizione di lavoro prima di accenderlo. Non usate mai ricambi od accessori che non siano previsti o consigliati dal produttore. Staccate la spina dalla presa di corrente prima di eseguire operazioni di controllo, di pulizia e di lavoro all’apparecchio e quando non viene usato. Attenzione: dopo avere spento il motore, il filo di nylon continua a ruotare per alcuni secondi!

3. Spiegazione della targhetta di

avvertenze (vedi Fig. 2) sull’apparecchio 1: Avvertimento! 2: Portare occhiali protettivi! 3: Proteggere dall’umidità! 4: Leggere le istruzioni per l’uso prima della messa in esercizio! 5: Staccare la spina dalla presa di corrente prima di controllare un cavo di alimentazione danneggiato! 6: Tenere lontane le altre persone dalla zona di pericolo! 7: L’utensile continua a ruotare dopo avere spento il motore! I42

4. Caratteristiche tecniche

ERT 200 ERT 250 Tensione di rete: 230 V ~ 50 Hz 230 V ~ 50 Hz Potenza: 200 Watt 250 Watt Diametro di taglio: 200 mm 200 mm Giri n

Filo di taglio di nylon: Ø 1,3mm Ø 1,3mm Livello di pressione acustica LPA: 81 dB 82 dB Livello di potenza sonora LWA: 92 dB 93 dB Vibrationi a

Peso: 1,25 kg 1,35 kg Numero di articolo: 34.011.20 34.013.20 Il rumore dell’apparecchio di lavoro può superare gli 85 dB(A). In questo caso è necessario che l’utilizzatore prenda delle misure di protezione dal rumore. Il rumore è stato misurato secondo IEC 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/538/EWG). Il valore delle oscillazioni percepite sull’impugnatura è di 2,5 m/s

ed è stato accertato secondo ISO 5349.

5. Montaggio della calotta di copertura

Inserire la calotta di copertura sulla testa del motore come mostrato (Fig. 3), ruotarla in senso antiorario fino alla battuta (chiusura a baionetta) e fissarla con la vite allegata (C) (Fig. 4). AVVERTENZA (Fig. 3): fate attenzione che la calotta protettiva sia appoggiata orizzontalmente sulla carcassa del tosaerba quando viene ruotata e che il bordo (A) della protezione sia a destra del bordo della carcassa (B).

6. Montaggio dell’impugnatura

(solo ERT 250) L’impugnatura viene montata come nella Fig. 5.

L’apparecchio è concepito per tagliare l’erba di giardini e piccole superfici erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell’agricoltura e nell’economia forestale. Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto dell’apparecchio. Attenzione! In considerazione del pericolo per persone e cose, l’apparecchio non deve essere usato per sminuzzare rifiuti organici per il compostaggio.

8. Messa in esercizio

Il tosaerba a filo è concepito solo per tagliare l’erba del giardino. Se il filo di nylon è corto o consumato, le prestazioni sono inferiori. ATTENZIONE! Nel regolare la lunghezza del filo staccate sempre la spina dalla presa di corrente! Solo ERT 200 Quando l’apparecchio viene messo in funzione per la prima volta e quando il filo di nylon è consumato, questo deve venire tirato fuori con forza. Tirate fuori il filo di nylon fino al bordo della calotta protettiva (Fig. 8). Al riguardo osservate anche il punto 9 „Sostituzione della bobina“. Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 9). Solo ERT 250 Quando l’apparecchio viene messo in funzione per la prima volta, il filo di nylon deve venire tirato fuori con forza. A questo scopo premete il bottone (Fig. 10) e tirate fuori il filo fino al bordo della calotta protettiva. Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 9). Se il filo di nylon è corto o consumato, le prestazioni sono inferiori. Per ripristinare la lunghezza del filo giusta, premete il tosaerba contro il terreno mentre è in funzione. In questo modo la lunghezza del filo si regola da sola (Fig. 11). Per ottenere i miglori risultati dal vostro tosaerba, dovete seguire le seguenti istruzioni. Non usate il tosaerba senza dispositivo di protezione. Non tagliate l’erba se è bagnata. I risultati migliori si ottengono se l’erba è asciutta. I43 Collegate il cavo di alimentazione alla prolunga ed agganciate questa all’impugnatura. (Fig. 12) Per accendere il tosaerba premete l’interruttore ON/OFF (Fig. 1a-1b / Pos. 3). Per spegnere il tosaerba premete l’interruttore ON/OFF (Fig. 1a-1b / Pos. 3). Avvicinate l’apparecchio all’erba solo quando l’interruttore è peremuto, cioè quando il tosaerba è in funzione. Per tagliare in modo corretto, fate oscillare l’apparecchio di lato e camminate in avanti. Nel fare questo tenete il tosaerba inclinato di ca. 30° (vedi Fig. 13 e Fig. 14). In caso di erba alta, questa deve venire tagliata a più riprese cominciando dall’alto (vedi Fig. 15). Usate la calotta protettiva per evitare l’usura superflua del filo. Tenete il tosaerba lontano da oggetti duri per evitare l’usura superflua del filo.

9. Sostituzione della bobina

ATTENZIONE! Prima di sostituire la bobina staccare assolutamente la spina dalla presa di corrente! Solo ERT 200 Tenete ben ferma la sede della bobina e premete la bobina verso il basso. Ruotate la bobina premuta in senso antiorario fino a quando possa venire tolta (Fig. 6). Sostituite le bobina vuota con quella piena e, se necessario, infilate l’etremità del filo attraverso il foro laterale della bobina. Mettere la bobina nella sua sede, tenere ferma la sede, premere verso il basso la bobina e allo stesso tempo ruotarla in senso orario fino a quando sia ben ferma. Condurre il filo attraverso una delle due fessure della sede della bobina fino al bordo della calotta protettiva (Fig. 7 e Fig. 8). Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 9). ATTENZIONE! Le parti del filo di nylon scagliate all’intorno possono causare lesioni. Solo ERT 250 Tenete ferma la sede del motore (D) e ruotate la sede della bobina (E) in senso antiorario fino a quando possa venire tolta (Fig. 16). Sostituire la bobina vuota con quella piena, condurre l’estremità del filo attraverso i fori laterali della sede della bobina (Fig. 17). Mettere la bobina nella sede del motore, tenere ferma la sede, premere verso il basso la bobina e allo stesso tempo ruotarla in senso orario fino a quando sia ben ferma. Premere il bottone e tirare fuori il filo fino al bordo della calotta protettiva (Fig. 10). Quando la testa di taglio si mette poi in moto, il filo viene tagliato nella lunghezza giusta (Fig. 9). ATTENZIONE! Le parti del filo di nylon scagliate all’intorno possono causare lesioni.

11. Manutenzione e cura

Prima di pulire e mettere via il tosaerba spegnerlo e staccare la spina dalla presa di corrente. Togliere con una spazzola i depositi sulla calotta protettiva. Pulire il corpo e le parti in plastica con un leggero detergente domestico ed un panno umido. Per la pulizia non usate mezzi aggressivi o solventi! Non pulite mai il tosaerba con spruzzi d’acqua. Evitate assolutamente che l’acqua penetri all’interno dell’apparecchio.

12. Ordinazione dei pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue: Tipo dell’apparecchio Numero di articolo dell’apparecchio Numero di identificazione dell’apparecchio Numero del pezzo di ricambio richiesto

Gli accessori e l’imballo devono venire riciclati in modo ecologico. Le parti in plastica portano i relativi contrassegni per il riciclaggio separato. I44
