HASZNÁLATI ÚTMUTATÓ ERT 250 EINHELL

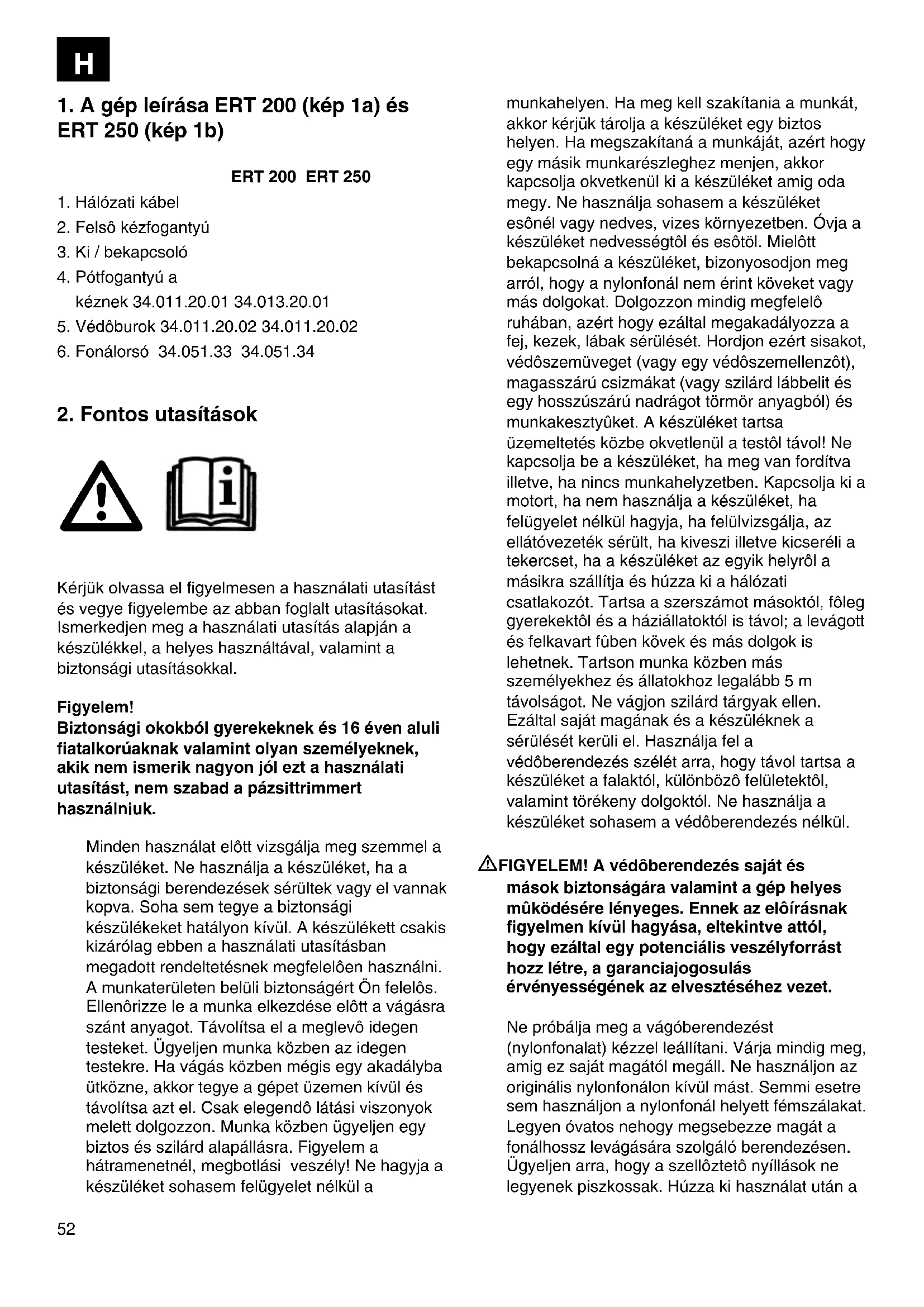

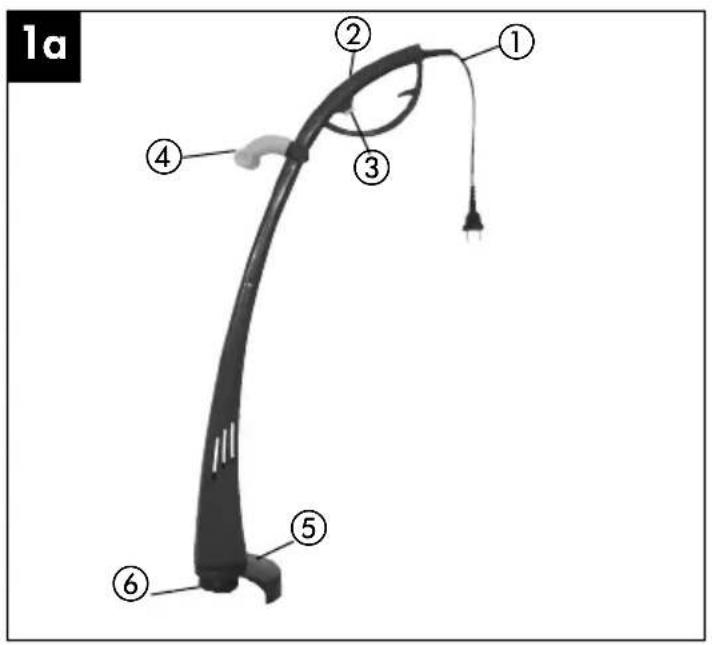

1. A gép leírása ERT 200 (kép 1a) és

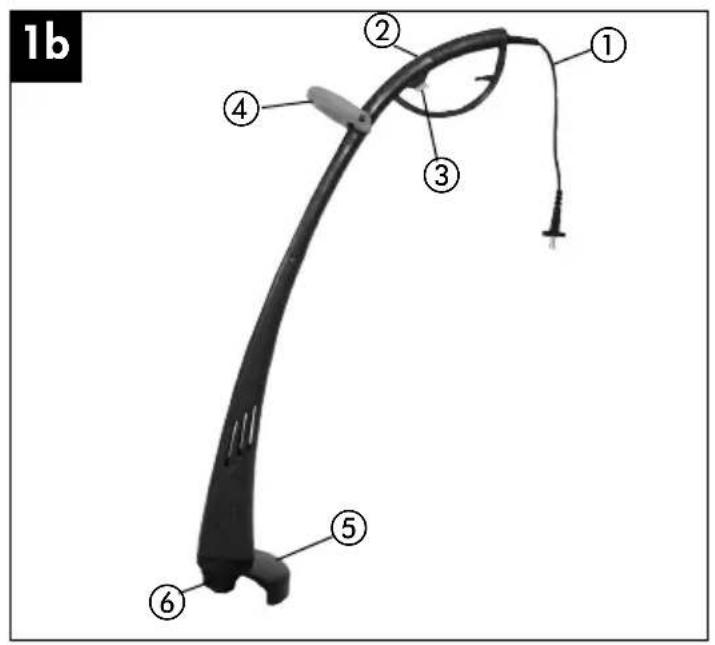

ERT 250 (kép 1b) ERT 200 ERT 250

2. Felsô kézfogantyú

2. Fontos utasítások

Kérjük olvassa el figyelmesen a használati utasítást és vegye figyelembe az abban foglalt utasításokat. Ismerkedjen meg a használati utasítás alapján a készülékkel, a helyes használtával, valamint a biztonsági utasításokkal. Figyelem! Biztonsági okokból gyerekeknek és 16 éven aluli fiatalkorúaknak valamint olyan személyeknek, akik nem ismerik nagyon jól ezt a használati utasítást, nem szabad a pázsittrimmert használniuk. Minden használat elôtt vizsgálja meg szemmel a készüléket. Ne használja a készüléket, ha a biztonsági berendezések sérültek vagy el vannak kopva. Soha sem tegye a biztonsági készülékeket hatályon kívül. A készülékett csakis kizárólag ebben a használati utasításban megadott rendeltetésnek megfelelôen használni. A munkaterületen belüli biztonságért Ön felelôs. Ellenôrizze le a munka elkezdése elôtt a vágásra szánt anyagot. Távolítsa el a meglevô idegen testeket. Ügyeljen munka közben az idegen testekre. Ha vágás közben mégis egy akadályba ütközne, akkor tegye a gépet üzemen kívül és távolítsa azt el. Csak elegendô látási viszonyok melett dolgozzon. Munka közben ügyeljen egy biztos és szilárd alapállásra. Figyelem a hátramenetnél, megbotlási veszély! Ne hagyja a készüléket sohasem felügyelet nélkül a munkahelyen. Ha meg kell szakítania a munkát, akkor kérjük tárolja a készüléket egy biztos helyen. Ha megszakítaná a munkáját, azért hogy egy másik munkarészleghez menjen, akkor kapcsolja okvetkenül ki a készüléket amig oda megy. Ne használja sohasem a készüléket esônél vagy nedves, vizes környezetben. Óvja a készüléket nedvességtôl és esôtöl. Mielôtt bekapcsolná a készüléket, bizonyosodjon meg arról, hogy a nylonfonál nem érint köveket vagy más dolgokat. Dolgozzon mindig megfelelô ruhában, azért hogy ezáltal megakadályozza a fej, kezek, lábak sérülését. Hordjon ezért sisakot, védôszemüveget (vagy egy védôszemellenzôt), magasszárú csizmákat (vagy szilárd lábbelit és egy hosszúszárú nadrágot törmör anyagból) és munkakesztyûket. A készüléket tartsa üzemeltetés közbe okvetlenül a testôl távol! Ne kapcsolja be a készüléket, ha meg van fordítva illetve, ha nincs munkahelyzetben. Kapcsolja ki a motort, ha nem használja a készüléket, ha felügyelet nélkül hagyja, ha felülvizsgálja, az ellátóvezeték sérült, ha kiveszi illetve kicseréli a tekercset, ha a készüléket az egyik helyrôl a másikra szállítja és húzza ki a hálózati csatlakozót. Tartsa a szerszámot másoktól, fôleg gyerekektôl és a háziállatoktól is távol; a levágott és felkavart fûben kövek és más dolgok is lehetnek. Tartson munka közben más személyekhez és állatokhoz legalább 5 m távolságot. Ne vágjon szilárd tárgyak ellen. Ezáltal saját magának és a készüléknek a sérülését kerüli el. Használja fel a védôberendezés szélét arra, hogy távol tartsa a készüléket a falaktól, különbözô felületektôl, valamint törékeny dolgoktól. Ne használja a készüléket sohasem a védôberendezés nélkül. FIGYELEM! A védôberendezés saját és mások biztonságára valamint a gép helyes mûködésére lényeges. Ennek az elôírásnak figyelmen kívül hagyása, eltekintve attól, hogy ezáltal egy potenciális veszélyforrást hozz létre, a garanciajogosulás érvényességének az elvesztéséhez vezet. Ne próbálja meg a vágóberendezést (nylonfonalat) kézzel leállítani. Várja mindig meg, amig ez saját magától megáll. Ne használjon az originális nylonfonálon kívül mást. Semmi esetre sem használjon a nylonfonál helyett fémszálakat. Legyen óvatos nehogy megsebezze magát a fonálhossz levágására szolgáló berendezésen. Ügyeljen arra, hogy a szellôztetô nyíllások ne legyenek piszkossak. Húzza ki használat után a H53 hálózati csatlakozót és vizsgálja meg a gépet sérülésekre. Ne próbáljon a készülékkel olyan füveket vágni amelyek nem a talajon nônek; például ne próbálja meg, olyan füveknek a vágását amelyek falakon vagy köveken stb. nônek. A pázsittrimmer munkaterületén belül harmadikkal szembeni károkért, amelyek a szerszám használat által keletkeznek, a használó felelôs. Ne menjen bekapcsolt készülékkel útcán vagy kavicsos úton át. Ha nem használja a készüléket, akkor tárolja egy száraz és a gyerekek számára elérhetetlen helyen. A készüléket csak a használati utasításban leírottak szerint használni és a talajhoz mindig függôlegessen tartani. Minden más féle tartás veszélyes. Vizsgálja rendszeressen felül, hogy a csavarok rendessen meg vannak e húzva. A hálózati feszültségnek meg kell egyeznie az adattáblán megadott feszültséggel. A csatlakozóvezetéket, sérülési vagy öregedési jelekre, rendszeressen felül kell vizsgálni. A készüléket nem szabad használni, ha a csatlakozóvezeték állapota nem kifogástalan. A felhasznált csatlakozóvezetékeknek nem szabad a HO7RN-F a DIN 57282/VDE 0282 szerinti könnyû gumitömlôvezetékektôl könnyebbnek lenniük és legalább 1,5 mm2 -es átmérôjûnek kell lenniük. A dugós csatlakozóknak védôérintkezôsöknek és a csatlakoztatásnak fröccsenôvíz védetnek kell lennie. A vágásra elôrelátott felületet a kábeltôl és más tárgyaktól mindig szabadon tartani. Ha a szállításhoz fel kell emelni a készüléket, akkor ki kell kapcsolni a motort és meg kell várni amig a szerszám nyugalmi állapotban nincs. A készülék elhagyása elôtt nyugalomba kell helyezni a motort és ki kell húzni a hálózati csatlakozót. Mielôtt rákapcsolná a készüléket az áramhálózatra, bizonyosodjon meg arról, hogy a forgó egységek közül egyik sincs megsérülve és a fonálgombolyag rendessen be van téve és oda van erôsítve. Az üzemeltetés ideje alatt semmi esetre sem szabad kemény tárgyak ellen vágni, mivel csak így tudja a kezelô megsérülését és a készüléken a károk keletkezését elkerülni. A karbantartáshoz csakis originális - pótalkatrészeket használni. Javításokat csak egy villamossági szakember végezhet. A gép üzembe vétele elôtt valamint bármilyen nekiütközés után, vizsgálja felül a gépet kopás jelére vagy károsodásra, és végeztese el a szükséges javításokat. Kezeket és a lábakat a vágóberendezéstôl mindig távol tartani, fôleg akkor, amikor bekapcsolja a motort. Egy új fonál kihúzása után tartsa a gépet mindig a normális munkaállásban, mielôtt bekapcsolná. Ne használjon sohasem pót- vagy alkatrészeket, amelyek a gyártó által nincsennek elôrelátva vagy ajánlva. A gépen történô vizsgálatok, tisztítások vagy munkálatok elôtt vagy ha nem használja a gépet akkor húzza ki a hálózati csatlakozót. Figyelem: leállítás után a nylonszál még egy pár másodpercet utánfut!

3. A készüléken levô jelzôtábla

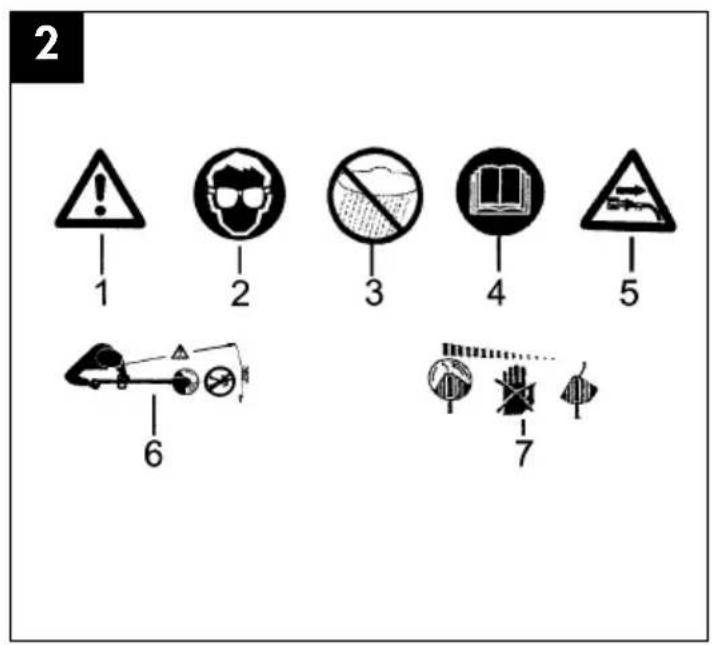

magyarázata (lásd a 2-es ábrát) 1: Figyelmeztetés! 2: Viseljen szemvédôt! 3: Óvja a nedvességtöl! 4: Üzembe vétel elôtt olvassa el a használati utasítást! 5: Egy sérült csatlakozóvezeték felülvizsgálata elôtt, húzza ki a hálózati csatlakozót! 6: Tartson más személyeket a veszélyeztetett körôn kívül! 7: A szerszám utánfut!

ERT 200 ERT 250 Hálózati feszültség: 230 V ~ 50 Hz 230 V ~ 50 Hz Teljesítmény: 200 Watt 250 Watt Vágókör: 200 mm 200 mm Fordulatszám n

Nylon- vágófonál: Ø 1,3mm Ø 1,3mm Hangnyomás mérték LPA: 81 dB 82 dB Hangtelyesítmény mérték LWA: 92 dB 93 dB Vibrálás a

Súly: 1,25 kg 1,35 kg Cikk - szám: 34.011.20 34.013.20 H54 A gép zajkifejtése túllépheti a 85 dB (A). Ebben az esetben az üzemeltetôk részére zajvédô intézkedésekre van szükség. Ez a zajkifejtés az IEC 59 CO 11, IEC 704, DIN 45635 21- rész, NFS 31- 031 (84/537/EWG) szerint mérik. A fogantyún kibocsájtott rezgések értéke 2,5 m/s

és az ISO 5349 szerint lett mérve.

5. A védôkupak felszerelése

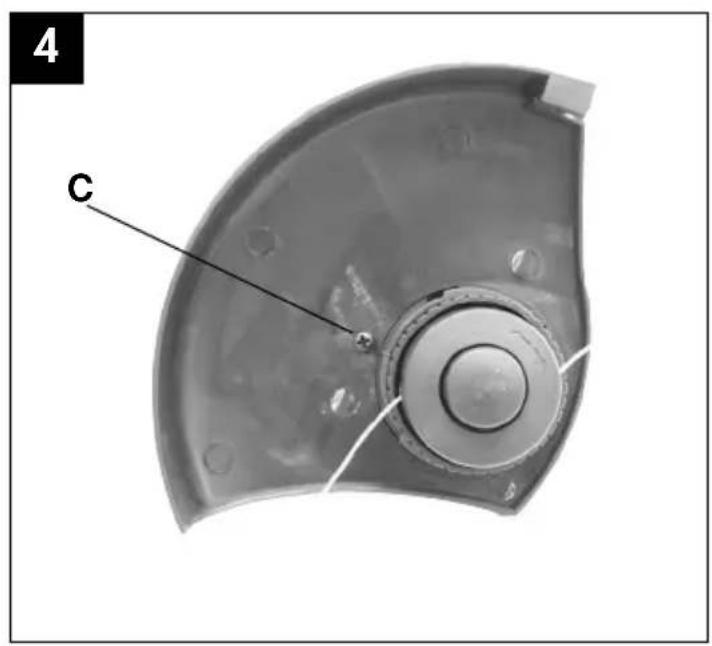

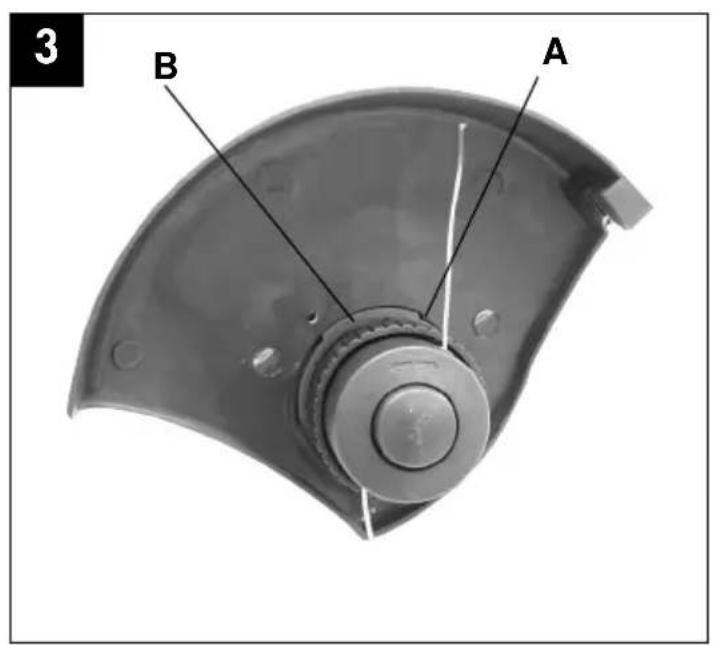

A védôkupakot rajz szerint (3-as ábra) rádugni a motorfejre, az óramutató járásával ellenkezô irányba ütközésig tekerni (bajonettzár) és a mellékelt csavarral (C) odaerôsíteni (4-es ábra). UTALÁS (3-as ábra): Ügyeljen arra, hogy a csavarásnál a védôkupak símán ráfeküdjön a pázsittrimmerházra és a védôn levô gerinclemez (A) a házgerinclemeztôl (B) jobbra legyen.

6. A kézfogantyú felszerelése

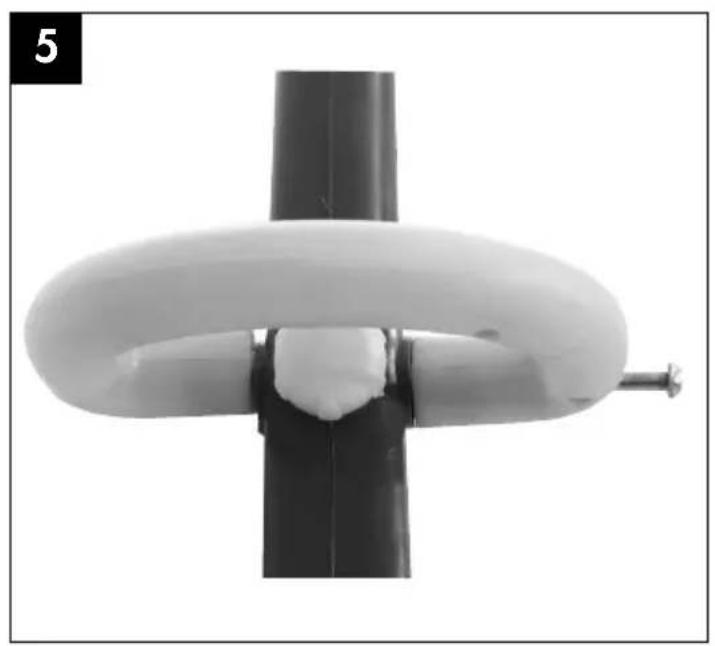

(csak ERT 250) A kézfogantyút az 5-ös képen mutatottak szerint kell felszerelni.

7. Szabályszerû használat

A szerszám a privátház-, valamint hobbykertben a pázsit, kissebb füves területek vágására lettek tervezve. Olyan készülékeket tekintûnk privátház- és hobbykertben használatosnak, amelyeket nem használnak a nyilvános parkosított területeken, parkokon, sporttelepeken, az utcákon és a mezô- és az erdôgazdaságban. A gyártó által mellékelt használati utasításnak a betartása egy feltétel a készülék rendes használatához. Figyelem! Személyi valamint anyagi károkra fennálló veszély miatt nem szabad a készüléket a komposztírozás céljából felaprózásra felhasználni.

A pázsittrimmer csak a pázsit vágására van meghatározva. Egy rövid vagy kopott nylonfonál, kisebb vágási teljesítményekhez vezet. FIGYELEM! A fonálhosz beállításánál húzza ki okvetlenül a hálózati csatlakozót! Csak ERT 200: Az elsô üzembevételnél és a nylonfonál elkopása esetén, ezt erôsen ki kell húzni. A nylonfonalat a védôkupak széléig kihúzni (8-as ábra). Ehhez kérjük a „A fonáltekercs kicserélése“-i 9-es fejezetet is figyelembe venni. A vágófej elsô meginduláskor a fonál automatikussan le lesz vágva a megfelelô hosszúságra (9-es ábra). Csak ERT 250: Az elsô üzembevételnél erôsen ki kell húzni a nylonfonalat. Ehhez nyomni a nyomógombot (10-es ábra) és a fonalat a védôkupak széléig kihúzni. A vágófej elsô meginduláskor a fonál automatikussan le lesz vágva a megfelelô hosszúságra (9-es ábra). Egy túl rövid vagy elhasznált nylonfonál kisebb vágási teljesítményekhez vezet. A heljes fonálhossz helyreállításához, a pázsittrimmert, forgó vágófejnél a talajra nyomni. Ezáltal a fonálhossz saját magától szabályozódik (11-es ábra). A pázsittrimmellô legmagasabb teljesítményének elérésének érdekében kérjük a következô utasításokhoz igazódni: Ne használja a pázsittrimmert védôberendezés nélkül. Ne vágja a fûvet, ha a fû nedves. A száraz fûnél éri el a legjobb eredményeket. Kapcsolja rá a hálózati kábelt a hosszabító kábelre és akassza ezt a fogantyúba. (12-es kép) Pázsittrimmerének a bekapcsolásához nyomja a ki/bekapcsolót (1 a - 1 b kép / 3-as pozíció). A pázsittrimmerének a kikapcsolásához engedje a ki/bekapcsolót ismét el (1 a - 1 b kép / 3-as pozíció). Csak nyomott kapcsolóval közelítse a pázsittrimmelôt a fûhöz, vagyis ha a pázsittrimmelô üzemben van. A heljes vágáshoz a készüléket oldalra lóbálgatni és elôrehaladni. Tartsa ennél a pázsittrimmelôt cca. 30°-ban megdôltve (lásd a 13-as és a 14-es képet). Hosszú fûnnel a fûvet a hegyétôl lefelé lépcsôzetesen kell rövidebre vágni (lásd a 15-ös képet). Használja ki a védôkupakot, azért hogy a fonál felesleges kopását elkerülje. Tartsa a pázsittrimmert kemény testektôl távol, azért hogy a fonál felesleges kopását elkerülje. H55

9. A fonáltekercs kicserélése

FIGYELEM! A fonáltekercs kicserélése elôtt húzza ki okvetlenül a hálózati dugót! Csak ERT 200: Fogja meg az orsófelvevôt és nyomja le a fonálorsót. Fordítsa a nyomott fonálorsót addig az óramutató járásával ellenkezô irányába, ameddig le nem lehet venni (6-os ábra). Az üreset a teli fonálorsóval kicserélni, ha szükséges akkor a fonálvéget az orsó oldali furatán keresztül húzni. Fonálorsót az osrófelvevôre rakni, megfogni az orsófelvevôt, a fonálorsót lefelé nyomni és egyidejûleg az óramutató járásának megfelelôen fordítani, amig jól bent nincs. A fonalat, az orsófelvevô két nyílása közül az egyiken, a védôkupak széléig körösztülhúzni (7- es ábra és a 8-as ábra). A vágófej elsô meginduláskor a fonál le lesz vágva a megfelelô hosszúságra (9-es ábra). FIGYELEM! A nylonfonál elhajított részei sérülésekhez vezethetnek! Csak ERT 250: Fogja meg a motorfelvevôt (D) és fordítsa az orsófelvevôt (E) addig az óramutató járásával ellenkezô irányába, ameddig le nem lehet venni (16-os ábra). Az üreset a teli fonálorsóval kicserélni, a fonálvéget az orsófelvevô oldali furatán keresztül húzni (17-es ábra). Az osrófelvevôt a motorfelvevôre rakni, megfogni a motorfelvevôt, az orsófelvevôt lefelé nyomni és egyidejûleg az óramutató járásának megfelelôen fordítani, amig jól bent nincs. A nyomógombot nyomni és a fonalat a védôburkolat széléig kihúzni (10-es ábra). A vágófej elsô meginduláskor a fonál le lesz vágva a megfelelô hosszúságra (9-es ábra). FIGYELEM! A nylonfonál elhajított részei sérülésekhez vezethetnek!

11. Karbantartás és ápolás

A lerakás és a tisztítás elôtt kikapcsolni a pázsittrimmelôt és a hálózati csatlakozót kihúzni. A védôburkon levô lerakodásokat egy kefe segítségével eltávolítani A mûanyagtestet és a mûanyagrészeket enyhe háztartási tisztítókkal és egy nedves ronggyal megtisztítani Ne használjon a tisztításhoz agresszív szereket vagy oldószereket! Ne fröcskölje le sohasem vízzel a pázsittrimmert. Okvetlenül kerülje el a víz behatolását a készülékbe.

12. Pótalkatrészek megrendelése

A pótalkatrészek megrendlésénél a következô adatokat kellene megadni: A készülék típusát A készülék cikk-számát A készülék ident- számát A szükséges pótalkatrész, pótalkatrész- számát

A tartozékokat és a csomagolást egy, a környezetvédelemnek megfelelô, újrafelhasználáshoz kell juttatni. A fajtatiszta újrafelhasználáshoz a mûanyagrészek meg vannak jelölve. H56 Übereinstimmungsbescheinigung Der Unterzeichner, Herr Andreas Thannhuber, Hans Einhell AG, Wiesenweg 22, D-94405 Landau/Isar bestätigt, daß der Rasentrimmer Fabrikat Einhell Typ ERT 200 ERT 250 Prüfdrehzahl 13.800 min
