GEBRUIKSAANWIJZING ERT 250 EINHELL

Gebruiksaanwijzing voor grastrimmer

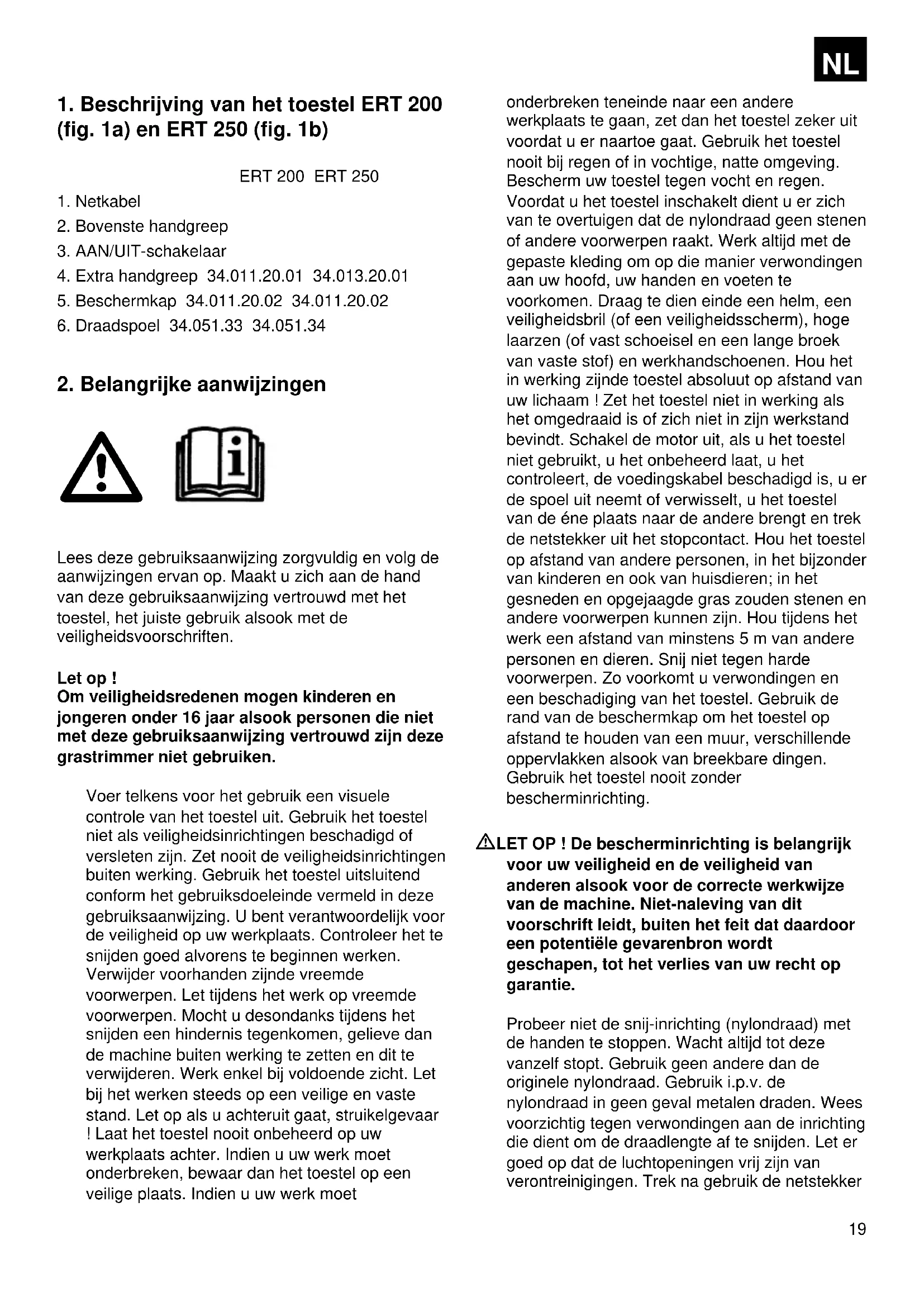

1. Beschrijving van het toestel ERT 200

2. Belangrijke aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig en volg de aanwijzingen ervan op. Maakt u zich aan de hand van deze gebruiksaanwijzing vertrouwd met het toestel, het juiste gebruik alsook met de veiligheidsvoorschriften. Let op ! Om veiligheidsredenen mogen kinderen en jongeren onder 16 jaar alsook personen die niet met deze gebruiksaanwijzing vertrouwd zijn deze grastrimmer niet gebruiken. Voer telkens voor het gebruik een visuele controle van het toestel uit. Gebruik het toestel niet als veiligheidsinrichtingen beschadigd of versleten zijn. Zet nooit de veiligheidsinrichtingen buiten werking. Gebruik het toestel uitsluitend conform het gebruiksdoeleinde vermeld in deze gebruiksaanwijzing. U bent verantwoordelijk voor de veiligheid op uw werkplaats. Controleer het te snijden goed alvorens te beginnen werken. Verwijder voorhanden zijnde vreemde voorwerpen. Let tijdens het werk op vreemde voorwerpen. Mocht u desondanks tijdens het snijden een hindernis tegenkomen, gelieve dan de machine buiten werking te zetten en dit te verwijderen. Werk enkel bij voldoende zicht. Let bij het werken steeds op een veilige en vaste stand. Let op als u achteruit gaat, struikelgevaar ! Laat het toestel nooit onbeheerd op uw werkplaats achter. Indien u uw werk moet onderbreken, bewaar dan het toestel op een veilige plaats. Indien u uw werk moet onderbreken teneinde naar een andere werkplaats te gaan, zet dan het toestel zeker uit voordat u er naartoe gaat. Gebruik het toestel nooit bij regen of in vochtige, natte omgeving. Bescherm uw toestel tegen vocht en regen. Voordat u het toestel inschakelt dient u er zich van te overtuigen dat de nylondraad geen stenen of andere voorwerpen raakt. Werk altijd met de gepaste kleding om op die manier verwondingen aan uw hoofd, uw handen en voeten te voorkomen. Draag te dien einde een helm, een veiligheidsbril (of een veiligheidsscherm), hoge laarzen (of vast schoeisel en een lange broek van vaste stof) en werkhandschoenen. Hou het in werking zijnde toestel absoluut op afstand van uw lichaam ! Zet het toestel niet in werking als het omgedraaid is of zich niet in zijn werkstand bevindt. Schakel de motor uit, als u het toestel niet gebruikt, u het onbeheerd laat, u het controleert, de voedingskabel beschadigd is, u er de spoel uit neemt of verwisselt, u het toestel van de éne plaats naar de andere brengt en trek de netstekker uit het stopcontact. Hou het toestel op afstand van andere personen, in het bijzonder van kinderen en ook van huisdieren; in het gesneden en opgejaagde gras zouden stenen en andere voorwerpen kunnen zijn. Hou tijdens het werk een afstand van minstens 5 m van andere personen en dieren. Snij niet tegen harde voorwerpen. Zo voorkomt u verwondingen en een beschadiging van het toestel. Gebruik de rand van de beschermkap om het toestel op afstand te houden van een muur, verschillende oppervlakken alsook van breekbare dingen. Gebruik het toestel nooit zonder bescherminrichting. LET OP ! De bescherminrichting is belangrijk voor uw veiligheid en de veiligheid van anderen alsook voor de correcte werkwijze van de machine. Niet-naleving van dit voorschrift leidt, buiten het feit dat daardoor een potentiële gevarenbron wordt geschapen, tot het verlies van uw recht op garantie. Probeer niet de snij-inrichting (nylondraad) met de handen te stoppen. Wacht altijd tot deze vanzelf stopt. Gebruik geen andere dan de originele nylondraad. Gebruik i.p.v. de nylondraad in geen geval metalen draden. Wees voorzichtig tegen verwondingen aan de inrichting die dient om de draadlengte af te snijden. Let er goed op dat de luchtopeningen vrij zijn van verontreinigingen. Trek na gebruik de netstekker NL20 uit het stopcontact en controleer de machine op beschadiging. Probeer niet met het toestel gras te snijden dat niet op de grond groeit; probeer b.v. niet gras te snijden dat op muren of stenen enz. groeit. Binnen het werkgebied van de grastrimmer is de gebruiker verantwoordelijk tegenover derden voor schade berokkend door het gebruik van het toestel. Steek met ingeschakeld toestel geen wegen of grindpaden over. Als u het toestel niet gebruikt bewaar het op een droge en voor kinderen onbereikbare plaats. Gebruik het toestel enkel op de manier beschreven in deze gebruiksaanwijzing en hou het altijd loodrecht t.o.v. de grond. Elke andere stand is gevaarlijk. Controleer regelmatig of de schroeven naar behoren zijn aangehaald. De netspanning moet overeenstemmen met de spanning vermeld op het kenplaatje. De aansluitkabel dient regelmatig op tekens van beschadiging of veroudering te worden gecontroleerd. Het toestel mag niet gebruikt worden als de aansluitkabel niet in perfecte staat is. De gebruikte aansluitkabels mogen niet lichter zijn dan lichte rubberslangkabels HO7RN-F volgens DIN 282/VDE 0282 en moeten een minimumdiameter van 1,5 mm_ hebben. De insteekverbindingen moeten voorzien zijn van een randaarding en de koppeling moet spatwaterdicht zijn. De te snijden vlakte altijd vrij houden van kabels en andere voorwerpen. Indien het toestel moet worden opgeheven om het te transporteren, dient u de motor stop te zetten en te wachten tot het gereedschap stilstaat. Voordat u het toestel verlaat moet de motor worden stopgezet en moet de netstekker uit het stopcontact worden getrokken. Vergewis u er zich van dat geen van de draaiende elementen beschadigd is en dat de draadspoel correct is geïnstalleerd en bevestigd alvorens het toestel aan te sluiten op het stroomnet. Tijdens het bedrijf mag u in geen geval tegen harde voorwerpen snijden. Enkel op die manier voorkomt u verwondingen van de bediener en een beschadiging van het toestel. Gebruik voor het onderhoud enkel originele wisselstukken. Herstellingen mogen enkel door een elektrovakman worden uitgevoerd. Voordat u de machine in gebruik neemt en na één of andere botsing dient u ze op tekens van slijtage of beschadiging te controleren en noodzakelijke herstellingen te laten doorvoeren. Hou altijd handen en voeten weg van de snij-inrichting, vooral als u de motor inschakelt. Na het uittrekken van een nieuwe draad dient u de machine altijd in haar normale werkpositie te houden voordat u ze inschakelt. Gebruik nooit wisselstukken of accessoires die niet door de fabrikant zijn voorzien of aanbevolen. Trek de netstekker uit het stopcontact voordat u de machine controleert, schoonmaakt of aan de machine werkt en als ze niet in gebruik is. Let op : Na het stopzetten blijft de nylondraad nog enkele seconden draaien !

3. Verklaring van het aanwijzingsbord

(zie fig. 2) op het toestel 1: Waarschuwing ! 2: Oogbeschermer dragen 3: Tegen vocht beschermen ! 4: Lees de gebruiksaanwijzing alvorens het toestel in gebruik te stellen ! 5: Trek de netstekker uit het stopcontact alvorens een beschadigde aansluitkabel te controleren ! 6: Hou derden weg uit de gevarenzone ! 7: Gereedschap loopt uit !

Gewicht : 1,25 kg 1,35 kg Artikelnummer: 34.011.20 34.013.20 Het geluid van de machine kan 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener vereist. Het geluid is gemeten volgens IEC 59 CO 11, IEC 704, DIN 45635 deel 21, NFS 31-031 (84/538/EWG). De waarde van de trillingen uitgaande van de handgreep bedraagt 2,5 m/s

en is bepaald volgens ISO 5349. NL21

5. Montage beschermkap

De beschermkap op de motorkop steken, zoals getoond (fig. 3), tegen de wijzers van de klok in draaien tot tegen de aanslag (bajonetsluiting) en bevestigen d.m.v. de bijgeleverde schroef (C) (fig. 4). AANWIJZING (fig. 3) : Let er wel op dat de beschermkap tijdens het draaien vlak op het huis van de grastrimmer ligt en dat het lijf (A) aan de beschermkap aan de rechterkant van het lijf van het huis (B) ligt.

6. Montage handgreep (alleen ERT 250)

De handgreep wordt gemonteerd zoals voorgesteld in fig. 5.

7. Reglementair gebruik

Het toestel dient voor het snoeien van gazon, kleine grasvlakten, in de particuliere tuin voor eigen gebruik en in de hobbytuin. Als toestellen voor de particuliere tuin voor eigen gebruik en in de hobbytuin worden diegene beschouwd die niet worden gebruikt in openbare plantsoenen, parken, sportpleinen, langs wegen en in de land- en bosbouw. Het behoorlijk gebruik van het toestel houdt in dat de bijgaande gebruiksaanwijzing van de fabrikant in acht wordt genomen. Let op ! Wegens gevaar voor personen en materiële schade mag het toestel niet worden gebruikt om takken klein te snijden voor het composteren.

8. Inbedrijfstelling

De grastrimmer is enkel bedoeld om er gras mee te snijden. Een korte of versleten nylondraad vermindert het snijvermogen. LET OP ! Trek voor het afstellen van de draadlengte beslist de netstekker uit het stopcontact ! Alleen ERT 200 : Bij de eerste ingebruikstelling en bij slijtage van de nylondraad moet die flink uit worden getrokken. De nylondraad uittrekken tot aan de rand van de beschermkap (fig. 8). Neem hierbij ook hoofdstuk 9 „Verwisselen van draadspoel“ in acht. Bij de eerste aanloop van de snijkop wordt de draad op de juiste lengte afgesneden (fig. 9). Alleen ERT 250 : Bij de eerste ingebruikstelling moet de nylondraad flink uit worden getrokken. Te dien einde de drukknop (fig. 10) indrukken en draad uittrekken tot aan de rand van de beschermkap. Bij de eerste aanloop van de snijkop wordt de draad op de juiste lengte afgesneden (fig. 9). Een korte of versleten nylondraad vermindert het snijvermogen. Om de juiste draadlengte af te stellen, de grastrimmer tegen de grond duwen terwijl de snijkop draait. Op die manier wordt de draadlengte automatisch geregeld (fig. 11). Gelieve de volgende instructies in acht te nemen teneinde het hoogste vermogen van uw grastrimmer te behalen : Gebruik de grastrimmer niet zonder bescherminrichting. Maai niet als het gras nat is. De beste resultaten behaalt u als het gras droog is. De netkabel aansluiten op de verlengkabel en die aan de handgreep ophangen. (Fig. 12). Om uw grastrimmer in te schakelen drukt u de AAN/UIT-schakelaar in (fig. 1a-1b, pos. 3). Om uw grastrimmer uit te schakelen laat u de AAN/UIT-schakelaar weer los (fig. 1a-1b, pos. 3). De grastrimmer enkel nader bij het gras brengen als de schakelaar ingedrukt is, d.w.z. als de grastrimmer in werking is. Om correct te snijden het toestel zijdelings zwenken en vooruitgaan. Hou daarbij de grastrimmer met ca. 30° schuin (zie fig. 13 en 14). Bij lang gras moet het gras vanaf de top trapsgewijs korter worden gesneden (zie fig. 15). Maak gebruik van de beschermkap om een onnodige slijtage van de draad te vermijden. Hou de grastrimmer weg van harde voorwerpen om een onnodige slijtage van de draad te vermijden.

9. Verwisselen van draadspoel

LET OP ! Trek beslist de netstekker uit het stopcontact alvorens van draadspoel te verwisselen! Alleen ERT 200 : Hou de spoelhouder vast en druk de draadspoel naar beneden. Draai de gedrukte draadspoel tegen de wijzers van de klok in tot u ze kunt afnemen (fig. 6). Verwissel de lege draadspoel tegen een volle spoel, het uiteinde van de draad, indien nodig, door de zijdelingse opening van de spoel leiden. NL22 Draadspoel op de spoelhouder plaatsen, spoelhouder vasthouden, draadspoel naar beneden duwen en tevens met de wijzers van de klok mee draaien tot hij vastzit. Draad door één van de beide spleten van de spoelhouder leiden tot aan de rand van de beschermkap (fig. 7 en fig. 8). Bij de eerste aanloop van de snijkop wordt de draad op de juiste lengte afgesneden (fig. 9). LET OP! Weggeslingerde stukken van de nylondraad kunnen verwondingen veroorzaken. Alleen ERT 250 : Hou de motorhouder (D) vast en draai de spoelhouder (E) tegen de wijzers van de klok in tot u hem kun afnemen (fig. 16). Verwissel de lege draadspoel tegen een volle spoel, het uiteinde van de draad door de zijdelingse openingen van de spoelhouder leiden (fig. 17). Draadspoel op de motorhouder plaatsen, motorhouder vasthouden, spoelhouder naar beneden duwen en tevens met de wijzers van de klok mee draaien tot hij vastzit. Drukknop indrukken en draad uittrekken tot aan de rand van de beschermkap (fig. 10). Bij de eerste aanloop van de snijkop wordt de draad op de juiste lengte afgesneden (fig. 9). LET OP ! Weggeslingerde stukken van de nylondraad kunnen verwondingen veroorzaken.

De grastrimmer uitschakelen en de netstekker trekken voordat u hem opbergt en schoonmaakt. Grasresten en verontreinigingen met een borstel van de beschermkap verwijderen. Het kunststoflichaam en de kunststofcomponenten schoonmaken m.b.v. een lichte huishoudreiniger en een vochtige doek. Gebruik voor het schoonmaken geen agressieve middelen of oplosmiddelen ! De grastrimmer nooit met water afspuiten. Vermijdt zeker dat water het toestel binnendringt.

12. Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden : Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Wisselstuknummer van het benodigde stuk.

13. Beheer van afvalstoffen

Zorg ervoor dat accessoires en de verpakking milieuvriendelijk worden gerecycleerd. Voor een soort bij soort recyclage zijn de kunststofstukken gekenmerkt. NL23
