BEDIENUNGSANLEITUNG RG-CT 18/1 Li EINHELL

Art.-Nr.: 34.111.50 I.-Nr.: 11011 RG-CT 18/1 Li

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Anleitung_RG-CT_18_1_Li.indb 7Anleitung_RG-CT_18_1_Li.indb 7 13.12.11 12:4913.12.11 12:49D

Achtung! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung / Sicherheits- hinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung / Sicherheitshinweise bitte mit aus. Wir überneh- men keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! WARNUNG Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Erklärung des Hinweisschildes auf dem Ge- rät (siehe Bild 20) 1: Warnung! 2: Augenschutz tragen! 3: Vor Feuchtigkeit schützen! 4: Vor Inbetriebnahme lesen Sie die Gebrauchs- anweisung! 5: Dritte aus dem Gefahrenbereich fernhalten! 6: Werkzeug läuft nach!

2. Gerätebeschreibung und

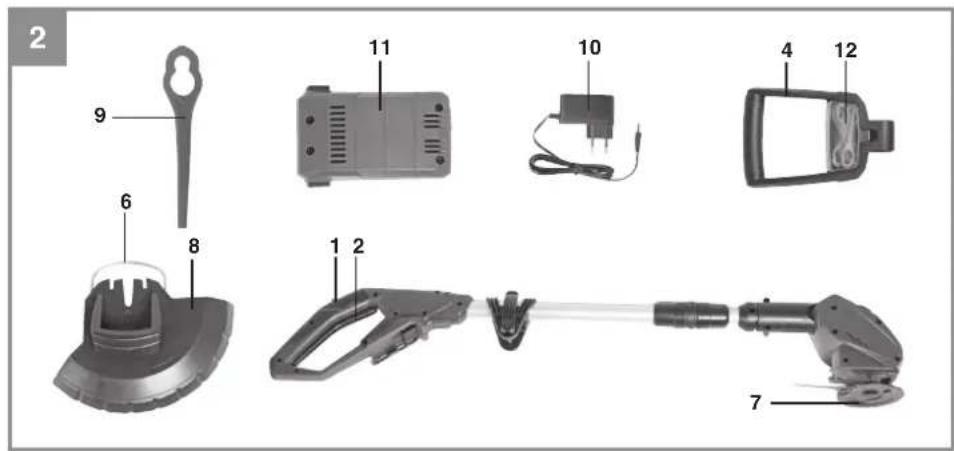

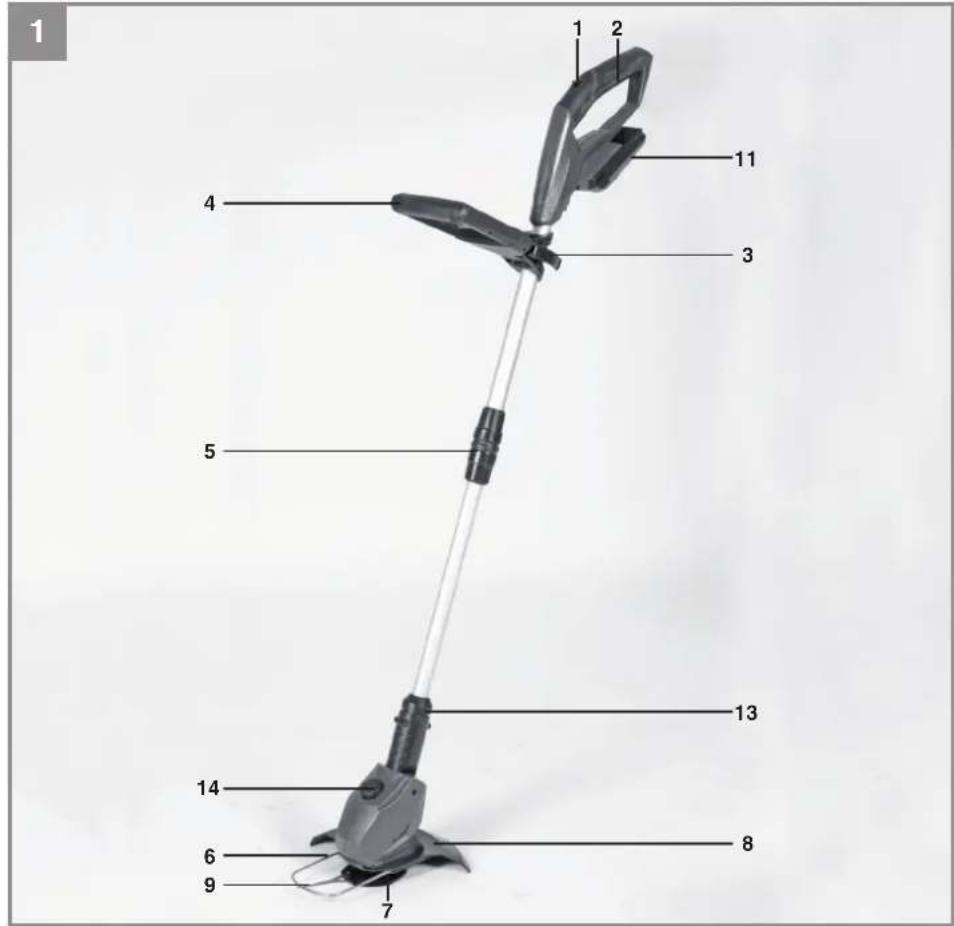

2.1 Gerätebeschreibung (Bild 1/2)

1 Einschaltsperre 2 Ein-/ Ausschalter 3 Stellverschluß zum Drehen des Handgriff s 4 Zusatzhandgriff 5 Höhenverstellung 6 Kantenführung 7 Messerkopf 8 Schutzhaube 9 Messer 10 Ladegerät 11 Akku 12 Fach für Ersatzmesser 13 Arretierung für drehbaren Motorkopf

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. ACHTUNG Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Zusatzhandgriff mit Ersatzmessern

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Gerät ist zum Schneiden von Rasen, kleinen Grasfl ächen im privaten Haus- und Hobbygarten bestimmt. Als Geräte für den privaten Haus- und Hobbygar- ten werden solche angesehen, die nicht in öff ent- lichen Anlagen, Parks, Sportstätten, an Straßen und in der Land- und Forstwirtschaft eingesetzt werden. Die Einhaltung der vom Hersteller beige- fügten Gebrauchsanweisung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Gerä- tes. Achtung! Wegen Gefahr von Personen und Sachschaden darf das Gerät nicht zum Zer- kleinern im Sinn von Kompostieren verwen- det werden. Anleitung_RG-CT_18_1_Li.indb 8Anleitung_RG-CT_18_1_Li.indb 8 13.12.11 12:4913.12.11 12:49D

Das Gerät darf nur nach seiner Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Gewicht p. 2
• ,2 kg Ladegerät Netzspannung p. 230
• V ~ 50 Hz Ausgang Nennspannung p. 21
• ,3 V d. c. Nennstrom .000 mA Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutz- maßnahmen für den Bedienenden erforderlich. Das Geräusch wurde nach prEN ISO 10518 gemessen. Der Wert der am Griff ausgesendeten Schwingungen wurde nach prEN ISO 10518 ermittelt. Achtung! Der Schwingungswert wird sich aufgrund des Einsatzbereiches des Elektrowerkzeuges ändern und kann in Ausnahmefällen über dem angege- benen Wert liegen. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum! p. 1

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmäßig.

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über- prüfen.

Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

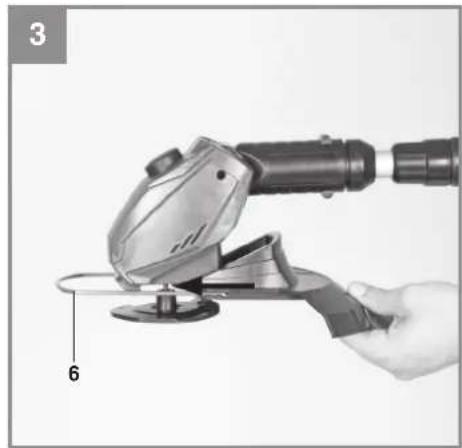

5.1 Montage der Schutzhaube (Bild 3-4)

Achten Sie bei der Montage der Schutzhaube (Bild 1/Pos. 8) darauf, dass sich die Kantenfüh- rung (Bild 1/Pos. 6) in einer Position befi ndet in der der Messerkopf (Bild 1/Pos. 7) die Montage nicht behindert. Schieben Sie die Schutzhaube (Bild 1/Pos. 8) wie in Bild 3 gezeigt in Pfeilrichtung auf das Motorgehäuse. Achten Sie auf korrek- tes Einrasten! Vergewissern Sie sich, dass die Schutzhaube wie in Bild 4 montiert ist.

5.2 Höhenverstellung (Abb. 5)

Lösen Sie die Überwurfmutter (Abb. 5/Pos 5) bis sich der Holm des Rasentrimmers frei zusammen und auseinander bewegen lässt. Stellen Sie nun die gewünschte Arbeitshöhe ein (Abb. 6), und fi xieren den Holm in dieser Position indem Sie die Überwurfmutter wieder festschrauben. 5.3. Montage des Zusatzhandgriff es (Bild 7) Montieren Sie den Zusatzhandgriff auf die vor- gesehene Befestigung unter Beachtung der Ver- zahnung (Bild 7/Pos. I & II). Im Anschluss daran befestigen Sie den Zusatzhandgriff mit Hilfe der mitgelieferten Schraube und des Stellverschlus- ses. Achten Sie darauf, dass das Fach für die Er- satzmesser zum Geräteoberteil ausgerichtet ist.

5.4 Verstellung des Zusatzhandgriff es

(Abb. 8) Lösen Sie den Befestigungsverschluß (Bild 8/ Pos 3) des Zusatzhandgriff es soweit, dass dieser sich ohne großen Widerstand nach vorne und hinten bewegen lässt. Stellen Sie die gewünschte Position ein und schrauben Sie die Befestigungs- schraube wieder fest. Anleitung_RG-CT_18_1_Li.indb 9Anleitung_RG-CT_18_1_Li.indb 9 13.12.11 12:4913.12.11 12:49D

5.5 Neigungswinkelverstellung des Füh-

rungsholmes (Abb. 9) Drücken Sie den Knopf für die Neigungswinkel- verstellung (Abb. 9/Pos K). Nun können Sie den Holm auf den gewünschten Neigungswinkel ein- stellen. Um den Neigungswinkel zu fi xieren, las- sen Sie den Knopf los und den Holm einrasten. 3 Rastungen sind möglich. 5.6. Montage des Akkus (Bild 10/11) Drücken Sie wie in Bild 10 zu sehen die seitlichen Rasttasten des Akkus und schieben Sie den Akku in die dafür vorgesehene Akkuaufnahme. Sobald der Akku in einer Position wie in Bild 11 zu sehen ist, auf Einrasten der Rasttasten achten! Der Ausbau des Akkus erfolgt in umgekehrter Reihenfolge!

5.7 Laden des Akkus (Abb. 12)

1. Akku-Pack aus dem Gerät nehmen. Dazu die

seitliche Rasttaste drücken.

2. Vergleichen Sie, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan- denen Netzspannung übereinstimmt. Schlie- ßen Sie das Netzkabel des Ladegerätes an eine Steckdose an und stecken Sie den Ste- cker (Abb. 12/Pos. N) in die Ladebuchse am Akku. Die rote LED zeigt den Ladevorgang an.

3. Das Ladegerät beendet den Ladevorgang

automatisch wenn der Akku voll geladen ist (nach ca. 2 h). Die grüne LED leuchtet. Während des Ladens kann sich der Akku etwas erwärmen. Dies ist jedoch normal. Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sie bitte,

ob an der Steckdose die Netzspannung vor- handen ist

ob ein einwandfreier Kontakt an den Lade- kontakten vorhanden ist. Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

und den Akku-Pack an unseren Kundendienst zu senden. Im Interesse einer langen Lebensdauer des Akku-Packs sollten Sie für eine rechtzeitige Wie- deraufl adung des Akku-Packs sorgen. Dies ist auf jeden Fall notwendig, wenn Sie feststellen, dass die Leistung des Akku-Rasentrimmers nachlässt. Entladen Sie den Akku-Pack nie vollständig. Dies führt zu einem Defekt des Akku-Packs!

Um die höchste Leistung von Ihrem Rasentrim- mer zu erhalten, sollten Sie bitte den folgenden Anweisungen folgen:

Verwenden Sie den Rasentrimmer nicht ohne Schutzvorrichtung.

Mähen Sie nicht, wenn das Gras nass ist. Die besten Ergebnisse erzielen Sie bei trocke- nem Gras.

Um Ihren Rasentrimmer einzuschalten drü- cken Sie den Einschalt-Sperrknopf (Abb. 2 / Pos. 1) und den Ein-/Ausschalter (Abb. 2 / Pos. 2).

Um Ihren Rasentrimmer auszuschalten las- sen Sie den Ein-/Ausschalter (Abb. 2 / Pos. 2) wieder los.

Den Rasentrimmer nur dann an das Gras an- nähern, wenn der Schalter gedrückt ist, d.h. wenn der Rasentrimmer in Betrieb ist.

Um richtig zu schneiden, das Gerät seitlich schwenken und Vorwärtsgehen. Halten Sie den Rasentrimmer dabei um ca. 30° geneigt (siehe Abb. 17 und 18).

Bei langem Gras muss das Gras, von der Spitze aus, stufenweise kürzer geschnitten werden (siehe Abb. 19).

Nutzen Sie die Schutzhaube aus, um einen unnötigen Verschleiß zu vermeiden

Halten Sie den Rasentrimmer fern von harten Gegenständen, um einen unnötigen Ver- schleiß zu vermeiden. Verwendung des Rasentrimmers als Kanten- schneider Um die Kanten von Rasen und Beeten zu schnei- den, kann der Rasentrimmer auf folgende Weise umfunktioniert werden:

Ziehen Sie die Arretierung für den drehbaren Motorkopf wie in Bild 13 gezeigt in Pfeilrich- tung.

Drehen Sie den Motorkopf in die gewünschte Richtung um 90° bis dieser einrastet.

Auf diese Weise hat man den Rasentrimmer zu einem Kantenschneider umfunktioniert, mit dem man Vertikalschnitte des Rasens ausführen kann. Anleitung_RG-CT_18_1_Li.indb 10Anleitung_RG-CT_18_1_Li.indb 10 13.12.11 12:4913.12.11 12:49D

7. Reinigung, Wartung und

Ersatzteilbestellung Vor dem Abstellen und Reinigen den Rasentrim- mer ausschalten, den Akku abziehen.

Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem saube- ren Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwen- den Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoff teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Ablagerungen an der Schutzabdeckung mit einer Bürste entfernen

7.2 Austausch des Messers (Abb. 15-16)

ACHTUNG! Vor Austausch unbedingt Akku entfernen!

Zum Entfernen des Messers das Messer nach innen schieben und über die größere Öffnung entfernen wie in Bild 15 gezeigt.

Der Einbau des neuen Messers erfolgt in umgekehrter Reihenfolge. Auf korrektes Ein- rasten achten wie in Bild 16 gezeigt.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

7.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info Ersatzmesser Art.-Nr.: 34.057.30

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Führen Sie defekte Bau- teile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Gerät läuft nicht: Überprüfen Sie, ob der Akku geladen ist und ob das Ladegerät funktioniert. Falls das Gerät trotz vorhandener Spannung nicht funktioniert, senden Sie es bitte an die angegebene Kundendienstad- resse. Anleitung_RG-CT_18_1_Li.indb 11Anleitung_RG-CT_18_1_Li.indb 11 13.12.11 12:4913.12.11 12:49D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anleitung_RG-CT_18_1_Li.indb 12Anleitung_RG-CT_18_1_Li.indb 12 13.12.11 12:4913.12.11 12:49D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-

fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä- tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb- lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe- achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss- bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen- dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-

frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti- gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Telefon: +49 [0] 180 5 011 843 · Telefax +49 [0] 180 5 835 830 (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an. E-Mail: [e-mail] · Internet: www.isc-gmbh.info Anleitung_RG-CT_18_1_Li.indb 13Anleitung_RG-CT_18_1_Li.indb 13 13.12.11 12:4913.12.11 12:49D

Service Hotline: [phone] · www.isc-gmbh.info · Mo-Fr 8:00-18:00 Uhr (Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)

Straße / Nr.: PLZ: Ort: Retouren-Nr. iSC: Telefon: Mobil: Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriff en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich. Garantie JA NEIN Kaufbeleg-Nr. / Datum:

Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l Ihre Anschrift eintragen Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen Anleitung_RG-CT_18_1_Li.indb 14Anleitung_RG-CT_18_1_Li.indb 14 13.12.11 12:4913.12.11 12:49GB
