Tipo di prodotto	Decespugliatore elettrico
Marca	Einhell
Modello	BGET 5529
Tensione di rete	230 V ~ 50 Hz
Potenza	550 W
Diametro di taglio	29 cm
Velocità a vuoto	10 500 giri/min
Diametro del filo di taglio	1,4 mm
Livello di pressione acustica LpA	85 dB(A) (incertezza KpA 3 dB)
Livello di potenza acustica LWA	94 dB(A) (incertezza KWA 3 dB)
Valore di emissione delle vibrazioni	a_h = 4,8 m/s², K = 1,5 m/s²
Funzioni principali	Taglio dell'erba, tagliabordi
Regolazioni	Altezza del manico, angolo del longherone (4 posizioni), impugnatura supplementare (rotante 2 posizioni)
Dispositivi di protezione	Coperchio di protezione, staffa di distanziamento, ruote di guida, scaricatore del cavo
Tipo di alimentazione	Cavo di rete
Manutenzione e pulizia	Pulire con panno umido e sapone, non usare detergenti, sostituire la bobina del filo
Sicurezza	Interruttore on/off, arresto per inerzia, protezione contro l'umidità, uso di protezioni uditive e oculari raccomandato
Pezzi di ricambio	Bobina del filo di ricambio rif. 34.050.70
Utilizzo conforme	Giardini privati e da svago, non professionale
Garanzia	2 anni dalla data di acquisto
Stoccaggio	Luogo asciutto, al riparo dal gelo, tra 5 e 30 °C

Domande frequenti - BGET 5529 EINHELL

Come montare il decespugliatore Einhell BGET 5529 ?

Fissare l'impugnatura supplementare sul manico superiore con la vite e il dado a stella. Montare la staffa di distanziamento con due viti, quindi posizionare il coperchio di protezione e fissarlo con una vite. Inserire le ruote di guida fino a sentire lo scatto.

Come regolare l'altezza del decespugliatore ?

Allentare il dispositivo di arresto della regolazione del manico, estrarre il manico inferiore alla lunghezza desiderata, quindi serrare completamente il dispositivo.

Come sostituire la bobina del filo ?

Scollegare l'apparecchio. Premere lateralmente sul coperchio della bobina per rimuoverlo. Rimuovere la bobina vuota. Inserire le estremità del filo (Ø 1,4 mm) nella nuova bobina attraverso gli occhielli lasciando sporgere 10 cm. Rimontare il tutto.

Come utilizzare il decespugliatore come tagliabordi ?

Regolare l'angolo del longherone sulla posizione più bassa (punto 6.4) e ruotare l'impugnatura superiore a 90° (punto 6.5). È così possibile tagliare i bordi del prato e delle aiuole.

Cosa fare se l'apparecchio non si avvia ?

Verificare che il cavo elettrico sia correttamente collegato e controllare i fusibili. Se la tensione è presente e l'apparecchio non funziona ancora, contattare il servizio post-vendita.

Quali protezioni indossare durante l'uso ?

Indossare protezioni per gli occhi e l'udito. L'uso di una cuffia antirumore è raccomandato poiché il livello sonoro può raggiungere 94 dB(A).

Come pulire il decespugliatore ?

Scollegare l'apparecchio. Pulire con un panno umido e un po' di sapone. Non usare detergenti. Rimuovere i depositi dal coperchio di protezione con una spazzola. Non lasciare entrare acqua all'interno.

Qual è la potenza e la tensione del decespugliatore ?

L'apparecchio funziona sulla rete 230 V ~ 50 Hz con una potenza di 550 W. È dotato di un cavo di rete.

Quali sono le regolazioni disponibili ?

È possibile regolare l'altezza del manico, l'angolo del longherone (4 posizioni) e ruotare l'impugnatura superiore (2 posizioni) per un uso come tagliabordi. L'impugnatura supplementare è anch'essa regolabile.

Come ottenere pezzi di ricambio ?

Per ordinare pezzi, indicare il tipo di apparecchio, il numero articolo, il numero di identificazione e il numero del pezzo di ricambio. La bobina del filo di ricambio ha il riferimento 34.050.70. Visitare www.isc-gmbh.info.

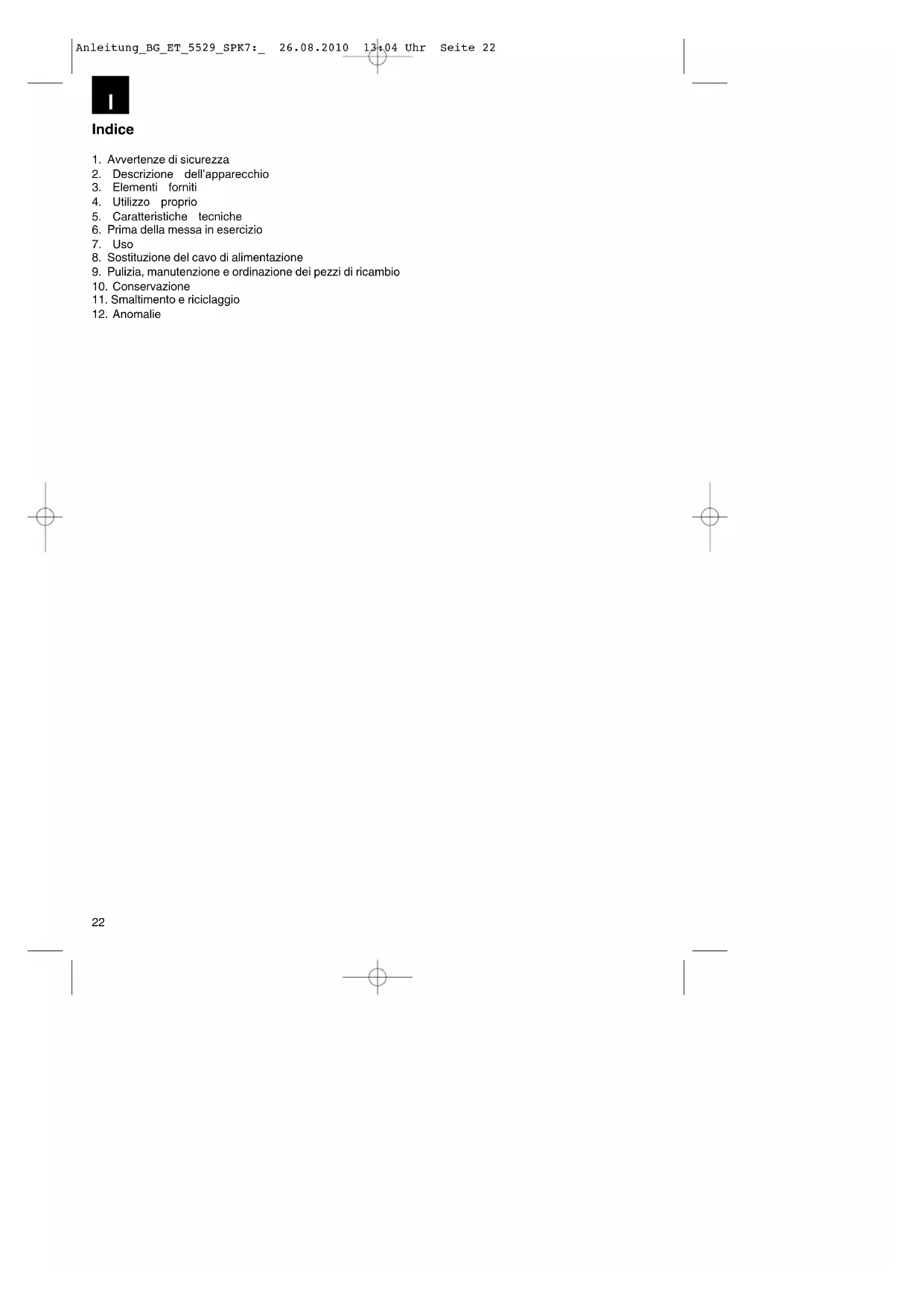

MANUALE UTENTE BGET 5529 EINHELL

1. Avverntenze di sicurezza
2. Descrizione dell'apparecchio
3. Elementi forniti
4. Utilizzo proprio
5. Caratteristica tecniche
6. Prima della messa in esercizio
7. Uso
8. Sostituzione del cavo di alimentazione
9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
10. Conservazione
11. Smaltimento e riciclaggio
12. Anomalie

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesions e danni. Quindi leggete attentamente queste istruzioni per l'uso. Conservatele bene per avera a disposizione le informazioni in qualsiasi momento. Se date I'apparechio ad altre persona consignate loro queste istruzioni per l'uso insieme all'apparechio! Non ci assumiamo una responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze di sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

AVERTIMENO!

Leggete tutte le avventenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avventenze sull'apparecchio (vedi Fig. 11)

A Avertimento!
B Leggete le struzioni per l'uso prima della messa in esercizio!
C Indossate occhiali protettivi e cuffie antirumore!
E Protegegete dall'umidita!
E Staccate la spina alla presa di corrente prima di controllare un cavo di alimentazione danneggiato!
F Tenete lontane le autre personne alla zona di pericolo!
G L'utensile continua a ruotare dopo avere spento il motore!
H Attenzione! Lama affilata. Tenete lontane le mani.

2. Descrizione dell'apparecchio (Fig. 1)

1. Cavo di alimentazione
2. Impugnatura superiore
3. Interru tture ON/OFF
4. Impugnatura addizionale
5. Bloccaggio dell'impugnatura addizionale
6. Bloccaggio della regolazione del manico
7. Manico superiore
8. Manico inferiori
9. Guida di protezione

10. Ruote di guida

11. Bobina del filo

12. Calotta protettiva
13. Dispositivo di eliminazione della trazione dal cavo
14. Viti

3. Elementi forniti

Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
Togliete il materiale d'imballaggio eanche i fermi ditrasporto/imballo(sepresenti).
Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

Tosaerba a filo
Impugnatura addizionale
Calotta protettiva
Ruoete di guida
Guida di protezione
3xviti
Istruzioni per l'uso originali
Avvertenze di sicurezza

4. Utilizzo proprio

L'apparecchio è concepito per tagliare l'erba del prato e di piccole superfici erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell'agricoltura e nell'economia forestale. Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto dell'apparecchio.

Attenzione! In considerazione del pericolo per persona e cose, l'apparecchio non deve essere usato per sminuzzare rifiuti organici per il compostaggio.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme.

L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei giorni e delle lesions di agli tipo che ne risultino.

Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

5. Caratteristiche tecniche

Tensione di rete: 230V 50Hz

Potenza	550
Diametro di taglio Ø 29 cm
Giri n0	10.500 min-1
Filo da taglio Ø 1,4 mm

Rumore e vibrazioni

Livello di pressione acustica LpA	85 dB (A)
Incertezza KpA	3 dB
Livello di potenza acustica LWA	94 dB (A)
Incertezza KwA	3 dB

Portate cuffie antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Valore emissione vibrazioni a_h = 4,8m / s^2 Incertezza K = 1,5m / s^2

Aventimento!

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e cui è l'electroutensile viene utilizzato e, in casi eccezionali, cui è dell'elettrutensile superiore al valore riportato.

Il valore di emissione di vibrazioni indicate più essere usato per il confronto tra elettROUTensili di marchi diversi.

Il valore di emissione di vibrazioni più essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto appearecchi in perfetto stato.
Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
Adattate il vosto modo di lavorare all'apprecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare I'apparecchio.
Spegnete l'apparecchio se non lo utilizesze.
Indossate i guanti.

Rischi residui

Anche se quello elettroutensileieneutilizzato secondo lenorme,continuano a sussistere rischi residui.In relazione alla struttura e al funzionamento di quostovlattroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffie antirumore adequate.
3. Danni alla salute derivanti da vibrazioni manobraccio se l'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

6. Prima della messa in esercizio

6.1 Montaggio del tosaerba a filo (Fig. 3a-3e)

Rimuovete il set di viti dall'impugnatura addizionale (Fig. 2/Pos. 4).
Inserite l'impugnatura addizionale (Fig. 3a/Pos. 4) sul manico superiore (Fig. 3a/Pos. 7).
Fissate I'impugnatura addizionale con la vite (Fig. 3a/Pos. A) e il dato a stella (Fig. 3b/Pos. 5).
Fissate la guida di protezione (Fig. 3c/Pos. 9) con entrambe le viti (Fig. 3c/Pos. 14) come migliorato in Fig. 3c.
Inserite la calotta protettiva (Fig. 3d/Pos. 12) sulla carcassa del motore come migliorato in Fig. 3d e fissatela con la vite (Fig. 3d/Pos. 14).
- Inserite le ruote di guida (Fig. 3e/Pos. 10) sulla carcassa del motore come migliorato in Fig. 3e. Nel fare quello assicuratevi che sienta lo scatto di arresto.

6.2 Regolazione dell'altezza (Fig. 4)

Grazie alla regolazione dell'altezza si cui impostare una posizione di lavoro ottimale.

-Allentate il bloccaggio della regolazione del manico (Fig. 4/Pos.6).
Estraete il manico inferiore (Fig. 4/Pos. 8) sino al raggiungimento della lunghezza desiderata.
Serrate nuovamente il bloccaggio della regolazione del manico (Fig. 4/Pos.6).

6.3 Regolazione dell'impugnatura addizionale

Appoggiate il tagliaerba a filo in piedi ed in modo stabile sul terreno. Allentate il bloccaggio dell'impugnatura addizionale (Fig 3b/Pos. 5) e impostate la posizione ottimale dell'impugnatura addizionale. Serrando il bloccaggio, l'impugnatura viene fissata.

6.4 Regolazione dell'angolo del manico (Fig. 4)

Tenendo premuto il bloccaggio (Fig. 4/Pos. A)
l'angolo del manico più essere regolato in 4
posizioni. Scegliete un angolo come per il vostro lavoro. Nel far quello assicuratevi che ci sua un sicuro scatto di arresto del manico.

6.5 Regolazione dell'impugnatura superiore (Fig. 9)

Tenendo premuto il bloccaggio (Fig. 9/Pos. A) I'angolo dell'impugnatura superiore cui esse rurato in 2 posizioni, ad es. per tagliare i bordi del prato. Nel far Anything assicuratev che ci sua un sicuro scatto di arresto dell'impugnatura superiore.

7. Uso

Avvertenza: se l'attrezzo èesso in esercizio per la prima volta, l'eventuale estremità del filo di taglio eccessiva viene accorciata alla lama tagliente della calotta protettiva.

Se alla prima messa in esercizio il filo è troppo corto, premete il bottone sulla bobina ed estraete con forza il filo. Alla prima messa in moto il filo da taglio viene automaticamente accoriato alla lunghezza ottimale.

Per ottenere le migliorari prestazioni dal vostro tosaerba seguite le seguente istruzioni per l'us
Non usate il tosaerba sanza calotta protettiva.
Non utilizzate l'apparecchio quando I'erba è bagnata. I migliori risultati si ottengono con I'erba asciutta.
Collegate il cavo di alimentazione alla prolunga e fissate questa al dispositivo di eliminazione della trazione (Fig. 5/Pos. 13).

Per accendere il tosaerba premete l'interruttore ON/OFF (Fig. 5/Pos. 3).
- Mollate l'interruttore di ON/OFF (Fig. 5a/ punto 3) per spegnere il tosaerba.
- Avvicinate l'apparecchio all'erba solo quando l'interruttore è premuto, ossia quando il tosaerba è in funzione.
Per tagliare in modo corretto, far oscillare l'apparecchio nelle si avanza. Tenete I'elettROUTensile inclinato con un angolo di ca. 30^ (vedi Fig. 6 e Fig. 7).
Se I'erba è alta, deve venire tagliata gradualmente dall'alto verso il basso (vedi Fig. 8).
- Usate la guida per i bordi e la calotta protettiva per evitare un'inutile usura del filo.
- Tenete il tosaerba lontano da oggetti duri per evitare un'usura superflua del filo.

Uso del tagliaerba a filo per tagliare i bordi (Fig. 9)

Per tagliare i bordi di prati e aiole il tagliaerba a filo.
puo essere trasformato come segue
Regolate I'angolo del manico sulla posizione più Bassa come descririto al punto 6.4.
- Ruotate il manico superiore di 90^ come descritto al punto 6.5.

8. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina alla presa di corrente.

9.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
  Consigliamo di pulire l'apparecchio subito durante averlo usato.

Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.
- Togliete con una spazzola i depositi sulla copertura di protezione

9.2 Sostituzione della bobina

Attenzione! Prima di sostituire la bobina si deve assolutamente staccare la spina dalla presa di corrente!

• Premete lateralmente sui puniti contrassegnati della copertura della bobina ed estraetela (Fig. 11a).
• Togliete la bobina vuota.
  Fate scorrere le estremita della nuova bobina attraverso le fissure della copertura (Fig. 11b) e fate sporgere il filo circa 10cm .
  Rimettete la copertura con la bobina nella sua sede.
• Alla prima messa in moto il filo di taglio viene automaticamente accorciato alla lunghezza ottimale.

Attenzione! Le parti del filo di nylon scagliate all'intorno sono possono causare lesioni!

9.3 Manutenzione

All'interno dell'apparecchio non si trovano altri parti sottoposte ad una manutenzione qualsiasi.

9.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Bobina di ricambio n. art.: 34.050.70

10. Conservazione

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessible ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ .
Conservate l'elettroutensile nell'imballaggio originale.

11. Smaltimento e riciclaggio

L'apparecchio si trova in una confazione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato.

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negazio specializzato o all'amministrazione comunale!

12. Anomalie

L'attrezzo non funziona:

controllate che il cavo di alimentazione sia collegato correttamente e controllate i fusibili di rete.

Nel caso in cui l'apparecchio non funzioni pur in presenza di tensione, speditelo all'indirizzo riportato dell'assistenza clienti.

Sadrzaj:

1. Sigurnosne napomene
2. Opis uredaja
3. Sadrzaj isporuke
4. Namjenska uporaba
5. Tehnicki podaci
6. Prijepustanja urad
7. Rukovanje
8. Zamjena mreznog kabela
9. Ciscenje, odrzavanje i narucivanje rezervnih dilelova
10. Skladistenje
11. Zbrinjavanje u OTPad i recikliranje
12. Smetnje

HR/ BH

Paznja!

Da bi se spriječila ozljedjivanja i nastanak šteta prilikom korištenja uredjaja, treba se pridžavati sigurnosnih mjra opreza. Zbog toga pažljivo procitajte ove upute za uporabu. Dobro ih sacuvajte tako da Vam informacije u svako doba budu na raspolaganju. U slučaju da uredraj trebate predati drugoj osobi, urucite joj s njime i ove upute za uporabu.

Ne preuzimamo jamstvo za nesrece ili stete nastale zbog nepridrzavanja ovih uputa i njihovih sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuce sigurnosne napomene pronaci cete u prilozenoj knjižici.

UPOZORENJE!

1. Indicati di siguranta

Indicatiile de siguranta corespunzatoare le gasiin brosura anexata.

AVERTIZARE!

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettrotensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternative di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere consegnato ad un centro di raccolta che provvede poi allso smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono ansottessati gli accessori e i mezzi ausiliarienza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriori reproductive,anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti e consentita solo con l'especialita autorizzazione da parte della ISC GmbH.

HRB

Naknadno tiskanji ili slična umnožavanja dokumentacije i pratečin papira ovih proizvoda, āk di jelomilćo kopiranje, moguce je samoz uz izrilotć dopustjenje vtṛkte ISC GmbH.

R8

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomiale riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'appareccchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impio go professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'appareccchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o uomini causati alla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'appareccchio o utilizzo di utensili o accessori non consentiti), alla mancata osservanza delle norme di sicurezza e di manutenzione, della penetrazione di corpi estranei nell'appareccchio (come per es. sabbia, pietro o polvere), dall'impio go della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiogo. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono gi è effettuati interventi sull'apparecchio.

1. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia sulla scadenza del relative periodo. La riparazione o la sostenuzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul posto.
2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come provale! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

HR BIH JAMSTVENI LIST

Postovani kuple

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e

0

H 10 ZTd

:

：

e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e
(

EH 08/2010 (01)
