MANUAL DE UTILIZADOR RGET 7535 EINHELL

O Manual de instruções original

seguridad antes de poner en marcha el aparato.

P Leia e respeite as instruções de serviço e de segurança antes de

colocar o aparelho em funcionamento.

S Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna

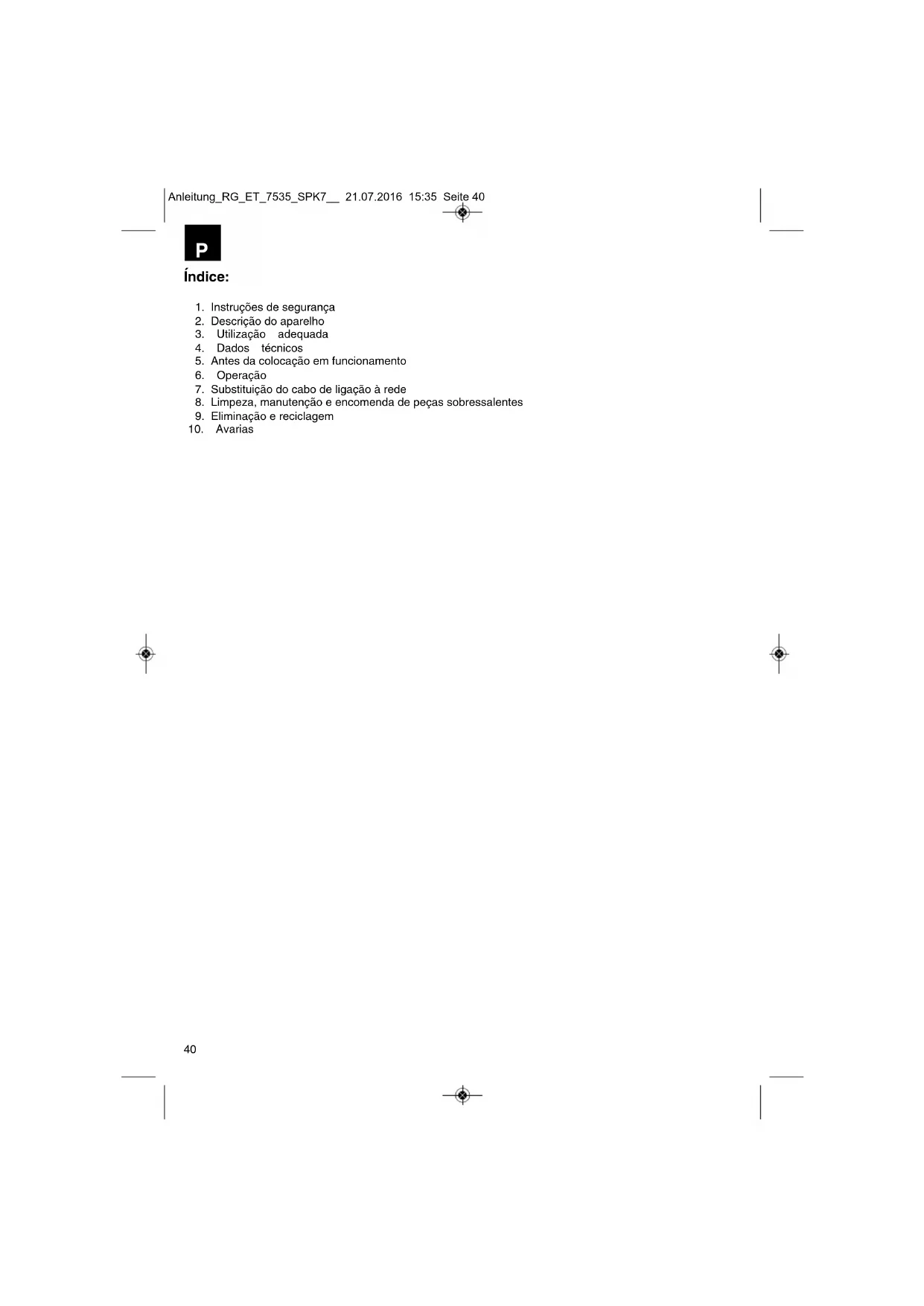

E Anleitung_RG_ET_7535_SPK7__ 21.07.2016 15:35 Seite 39Índice:

1. Instruções de segurança

2. Descrição do aparelho

3. Utilização adequada

5. Antes da colocação em funcionamento

7. Substituição do cabo de ligação à rede

8. Limpeza, manutenção e encomenda de peças sobressalentes

9. Eliminação e reciclagem

P Anleitung_RG_ET_7535_SPK7__ 21.07.2016 15:35 Seite 40m Atenção!

Ao utilizar ferramentas, devem ser respeitadas

algumas medidas de segurança para prevenir

ferimentos e danos. Por conseguinte, leia

atentamente este manual de instruções. Guarde-o

num local seguro, para que o possa consultar a

qualquer momento. Caso ceda o aparelho a outras

pessoas, entregue também este manual de

Não nos responsabilizamos pelos acidentes ou

danos causados pela não observância deste manual

e das instruções de segurança.

1. Instruções de segurança

As instruções de segurança correspondentes

encontram-se na brochura fornecida.

Leia todas as instruções de segurança e

O incumprimento das instruções de segurança e

indicações pode provocar choques eléctricos,

incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e

indicações para mais tarde consultar.

Explicação da placa de indicação no aparelho

A Leia o manual de instruções antes da colocação

B Proteja contra a humidade!

C Antes de inspeccionar um cabo de ligação

danificado, retire a ficha da tomada!

D Mantenha terceiros afastados da zona de perigo!

E Use óculos de protecção.

F Use uma protecção auditiva

2. Descrição do aparelho (figura 1, 2)

5. Fixador para punho adicional

12. Cobertura de protecção

14. Parafuso para a montagem da cobertura de

3. Utilização adequada

O aparelho destina-se a cortar relva e pequenas

superfícies verdes ao nível doméstico e de

jardinagem enquanto hobby.

Como aparelhos de utilização doméstica e de

jardinagem são considerados aqueles que não são

utilizados em jardins públicos, parques, ginásios, nas

estradas e na agricultura e silvicultura. A observância

do manual de utilização do fabricante juntamente

fornecido é uma condição fundamental para uma

utilização adequada do aparelho.

Atenção! Devido ao perigo que constitui para as

pessoas e aos danos materiais, não se pode

utilizar o aparelho para triturar para efeitos de

A máquina só pode ser utilizada para os fins a que se

destina. Qualquer outro tipo de utilização é

considerado inadequado. Os danos ou ferimentos de

qualquer tipo daí resultantes são da responsabilidade

do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos

aparelhos não terem sido concebidos para uso

comercial, artesanal ou industrial. Não assumimos

qualquer responsabilidade se o aparelho for utilizado

no comércio, artesanato ou indústria ou em

actividades equiparáveis.

Tensão de rede: 230 V ~ 50 Hz

Nível de pressão acústica L

Nível de potência acústica L WA

Punho superior 4,5 m/s²

Punho adicional 4,3 m/s²

P Anleitung_RG_ET_7535_SPK7__ 21.07.2016 15:35 Seite 415. Antes da colocação em

5.1 Montagem do roçador de relva (figuras 3a-

n Encaixe o punho superior no punho inferior (fig.

3a). Verifique se a esfera da mola (fig. 3a/pos. A)

fica correctamente engatada.

n Aparafuse a ligação da barra (fig. 3b).

n Encaixe a cobertura de protecção (12) na cabeça

n Fixe a cobertura de protecção (12) com o

parafuso (14) (fig. 4b).

5.2 Regulação em altura (figura 5)

Através do ajuste em altura é possível ajustar uma

posição de trabalho ideal.

n Prima o fixador para o ajuste da barra (6) e

mantenha-o nessa posição.

n Coloque a barra numa das 3 posições de engate

e largue o fixador (6).

n Verifique o correcto engate do fixador, tentando

mover a barra da sua posição.

5.3 Ajuste do punho adicional:

Coloque o roçador de relva numa base sólida no

solo. Solte o fixador do punho adicional (fig. 5/pos. 5)

e ajuste a posição ideal do punho adicional. Ao

apertar o fixador fixa o punho.

O roçador de relva dispõe de um sistema de

extensão do fio totalmente automático. Se o fio do

roçador de relva tiver sido reduzido para aprox. 280

mm de Ø durante o funcionamento, este avança

automaticamente para a largura de corte máxima

(aprox. 350 mm). Isto significa que pode trabalhar

sempre com a largura de corte ideal.

Nota: Se a sua máquina for colocada pela primeira

vez em funcionamento, a extremidade saliente e

excedente do fio de corte é cortada pela lâmina de

corte da cobertura de protecção.

Se na primeira colocação em funcionamento o fio for

demasiado curto, prima o botão na bobina do fio e

puxe o fio com força para fora. Aquando do primeiro

arranque o fio de corte é cortado automaticamente

para o comprimento ideal.

Para obter o maior rendimento do seu roçador de

relva, deve respeitar as seguintes instruções:

� Não utilize o roçador de relva sem o dispositivo

� Não corte a relva se esta estiver molhada. Os

melhores resultados são obtidos com a relva

� Ligue o cabo eléctrico ao cabo de extensão e

enganche este no punho. (fig. 9)

� Para ligar o roçador de relva prima o bloqueio de

ligação (figura 1 pos. 4) e de seguida o

interruptor para ligar/desligar (figura 1 pos. 3).

� Para desligar o roçador de relva, solte

novamente o interruptor de ligar/desligar (fig. 1 /

� Aproxime o roçador à relva apenas se o

interruptor estiver premido, isto é, se o roçador

de relva estiver em funcionamento.

� Para cortar correctamente a relva, oscile o

aparelho para o lado e ande para a frente.

Segure o roçador de relva inclinado num ângulo

de aprox. 30° (ver fig. 10 e fig. 11).

� Se a relva estiver comprida, comece a cortá-la

progressivamente a partir da ponta (ver fig. 12).

� Aproveite a guia de cantos assim como a

cobertura de protecção para evitar um desgaste

desnecessário do fio (ver fig. 13 e fig. 14).

� Mantenha o roçador de relva afastado de

objectos duros para evitar um desgaste

desnecessário do fio.

Utilização do roçador de relva como aparelho

para cortar junto a cantos (fig. 10)

Para cortar os cantos de relvados e canteiros, pode

transformar o roçador de relva do seguinte modo:

n Prima o fixador para o ajuste da barra (6) e

mantenha-o nessa posição.

n Rode a barra 180° para a esquerda e largue o

n Verifique o correcto engate do fixador, tentando

mover a barra da sua posição.

n Também aqui, a regulação em altura funciona

como descrito no ponto 5.2.

n Deste modo, transforma o roçador de relva num

aparelho para cortar junto a cantos com o qual

pode efectuar os cortes verticais da relva (figura

P Anleitung_RG_ET_7535_SPK7__ 21.07.2016 15:35 Seite 427. Substituição do cabo de ligação à

Para evitar perigos, sempre que o cabo de ligação à

rede deste aparelho for danificado, é necessário que

seja substituído pelo fabricante ou pelo seu serviço

de assistência técnica ou por uma pessoa com

8. Limpeza, manutenção e encomenda

de peças sobressalentes

Retire a ficha da corrente antes de qualquer trabalho

n Mantenha os dispositivos de segurança,

ranhuras de ventilação e a carcaça do motor o

mais limpo possível. Esfregue o aparelho com

um pano limpo ou sopre com ar comprimido a

n Aconselhamos a limpar o aparelho directamente

após cada utilização.

n Limpe regularmente o aparelho com um pano

húmido e um pouco de sabão. Não utilize

detergentes ou solventes; estes podem corroer

as peças de plástico do aparelho. Certifique-se

de que não entra água para o interior do

n Remova os detritos na cobertura de protecção

8.2 Substituição da bobina do fio

Atenção! Antes da substituição da bobina do fio,

não se esqueça de retirar a ficha da

n Carregue lateralmente nas áreas assinaladas da

cobertura da bobina e retire-a (figura 11a).

n Retire a bobina vazia do fio.

n Conduza as extremidades do fio da nova bobina

de fio pelos olhais da cobertura da bobina (figura

11b) e deixe o fio sobressair cerca de 10 cm.

n Coloque a cobertura da bobina com a bobina

novamente no respectivo suporte.

n Aquando do primeiro arranque o fio de corte é

cortado automaticamente para o comprimento

Atenção! As partes projectadas do fio de nylon

podem provocar ferimentos!

No interior do aparelho não existem quaisquer

peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se

fazer as seguintes indicações:

n Número de artigo da máquina

n Número de identificação da máquina

n Número da peça sobressalente necessária

Pode encontrar os preços e informações actuais em

Bobina de fio de substituição Ref.ª: 34.050.60

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem

para evitar danos de transporte. Esta embalagem é

matéria-prima, podendo ser reutilizada ou reciclada.

O aparelho e os respectivos acessórios são de

diferentes materiais, como por ex. o metal e o

plástico. Os componentes que não estiverem em

condições devem ter tratamento de lixo especial.

Informe-se junto das lojas da especialidade ou da

sua Câmara Municipal!

O aparelho não funciona:

Verifique se o cabo se encontra correctamente

ligado e verifique os fusíveis da rede eléctrica.

Se o aparelho continuar a não funcionar apesar de

existir a corrente necessária, envie-o para o

endereço do serviço de assistência técnica.

normas de la UE para el artículo

P declara a seguinte conformidade, de acordo com a

directiva CE e normas para o artigo

DK attesterer følgende overensstemmelse i medfør af

O Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico.

Segundo a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e

electrónicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas devem

ser recolhidas separadamente e colocadas nos ecopontos para efeitos de reciclagem.

Alternativa de reciclagem à devolução:

O proprietário do aparelho eléctrico no caso de não optar pela devolução é obrigado a reciclar

adequadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a uma

instalação de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre

resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem

componentes electrónicos, que acompanham os aparelhos usados.

permite con la autorización expresa de ISC GmbH.

P A reprodução ou duplicação, mesmo que parcial, da documentação e

dos anexos dos produtos, carece da autorização expressa da ISC GmbH.

S Eftertryck eller annan duplicering av dokumentation och medföljande

P Salvaguardem-se alterações técnicas

O CERTIFICADO DE GARANTIA Estimado(a) cliente,

Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não

funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de

assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode

contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos

direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afectam os

seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais

defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não

terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um

contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da

indústria ou em actividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações

por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma

instalação incorrecta, da não observância das instruções de funcionamento (por exemplo, ligação a uma

tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por

exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não

observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por

exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos

causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho.

Isto é válido especialmente para os acumuladores aos quais concedemos uma garantia de 12 meses.

O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

3. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem

ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o

defeito. Está excluída a reclamação de direitos de garantia após o termo do período de garantia. A

reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá

origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças de

substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada

4. Para activar a garantia deverá enviar o aparelho defeituoso à cobrança para a morada abaixo indicada,

juntamente com o talão de compra original ou qualquer outro documento comprovativo da data de compra.

Por isso, é importante que guarde o talão de compra como comprovativo. Descreva o mais

detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso

serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar,

abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito,

deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.

Anleitung_RG_ET_7535_SPK7__ 21.07.2016 15:35 Seite 8788
