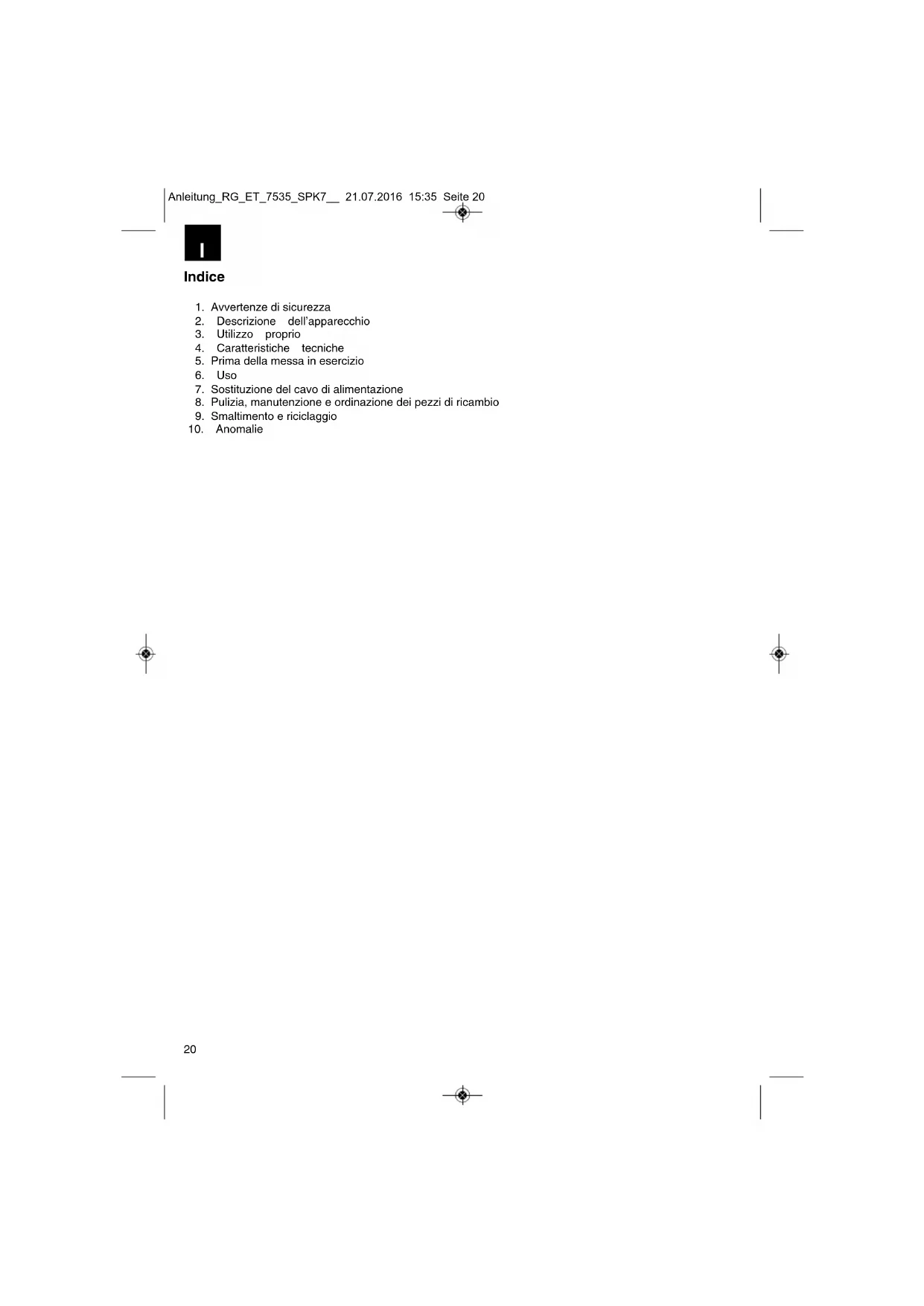

MANUALE UTENTE RGET 7535 EINHELL

1. Avvertenze di sicurezza
2. Descrizione dell'apparecchio
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Sostituzione del cavo di alimentazione
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Anomalie

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso. Conservatele bene per avera a disposizione le informazioni in qualsiasi momento. Se date l'apparechio ad altre persona consignate loro queste istruzioni per l'uso insieme all'apparechio! Non ci assumiamo alcuna responsabilità per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze di sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

AVERTIMENO!

Leggete tutte le avventenze di sicurezza e le Istruzioni.

Dimenticanze nel rispetto delle avertenze di sicurezza e delle struzioni possono causare scousse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avventenze sull'apparecchio (vedi Fig. 12)

A Leggete le istruzioni per l'uso prima della messa in esercizio!
B Protegegete dall'umidita!
C Staccate la spina alla presa di corrente prima di controllare un cavo di alimentazione danneggiato!
D Tenete lontane le autre personne alla zona di pericolo!
E Indossate gli occhiali protettivi.
F Portate cuffie antirumore.

2. Descrizione dell'apparecchio (Fig. 1, 2)

1. Cavo di alimentazione
2. Impugnatura superiore
3. Interru tture ON/OFF
4. Impugnatura addizionale
5. Bloccaggio dell'impugnatura addizionale
6. Bloccaggio della regolazione del manico
7. Manico superiore
8. Manico inferiori
9. Collegamento manico
10. Guida per bordo
11. Bobina del filo

12. Calotta protettiva

13. Dispositivo di eliminazione della trazione dal cavo

14. Vite per il montaggio della calotta protettiva
15. Chiave a brugola

3. Utilizzo proprio

L'apparecchio è concepito per tagliare l'erba del prato e di piccole superfici erbose di giardini privati. Si considerano utensili per giardini privati quelli che non vengono usati in giardini pubblici, parchi, impianti sportivi, lungo le strade, nell'agricoltura e nell'economia forestale. Il rispetto delle istruzioni per l'uso fornite dal produttore è una condizione per l'uso corretto dell'apparecchio.

Attenzione! In considerazione del pericolo per persona e cose, l'apparecchio non deve essere usato per sminuzzare rifiuti organici per il compostaggio.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di uomini tipo che ne risultino.

Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristica tecniche

Tensione di rete: 230 V ~ 50 Hz
Potenza	750
Diametro di taglio Ø 35 cm
Giri n0	7.000 min-1
Filo da taglio Ø 1,4 mm
Livello di pressione acustica LpA	76 dB (A)
Livello di potenza acustica LwA	96 dB (A)
Vibrazione ahv
Impugnatura superiore 4,5 m/s2
Impugnatura addizionale 4,3 m/s2
Peso	3,0kg

5. Prima della messa in esercizio

5.1. Montaggio del tagliaerba a filo (Fig. 3a-4b)

Inserite il manico superiore nel manico inferiore (Fig. 3a). Fate attenzione che la sfera di sospensione (Fig. 3a/Pos. A) scatti correttamente in posizione.

• Avvitate il collegamento manico (Fig. 3b).
  Inserite la calotta protettiva (12)ulla testa del motore (Fig. 4a).
  Fissate la calotta protettiva (12) con la vite (14) (Fig. 4b).

5.2. Regolazione dell'altezza (Fig. 5)

Grazie alla regolazione dell'altezza si più impostare una posizione di lavoro ottimale.

• Premete e tenete premuto il bloccaggio per la regolazione del manico (6).
• Portate il manico in una dei 3 posizioni di arresto e mollate il bloccaggio (6).
  Verificate che il blocaggio sia scattato correttamente in posizione muovendo il manico.

5.3. Regolazione dell'Impugnatura addizzionale

Appoggiate il tagliaerba a filo in piedi ed in modo stabile sul terreno. Allentate il bloccaggio dell'impugnatura addizionale (Fig 5 / Pos. 5) e impostate la posizione ottimale dell'impugnatura addizionale. Serrando il bloccaggio, l'impugnatura viene fissata.

6. Uso

Il tagliaerba a filo è dotato di un sistema di allungamento del filo automatico. Se durante l'esercizio il filo del tagliaerba a filo viene accorciato a ca. 0 280 mm , quest'ultimo si allunga automaticamente alla larghezza di taglio massima (ca. 350 mm ). Quito significa che potete sempre lavorare con la larghezza di taglio ottimale.

Avvertenza: se l'attezzo è messo in esercizio per la prima volta, l'eventuale estremità del filo di taglio eccessiva viene accoriata alla lama tagliente della calotta protettiva.

Se alla prima messa in esercizio il filo è troppo corto, premete il bottone sulla bobina ed estraete con forza il filo. Alla prima messa in moto il filo di taglio viene automaticamente accoriato alla lunghezza ottimale.

Per ottenerileglioriprestazioni dal vostro tosaerba seguitele seguenteistruzioni per l'uso Non usate il tosaerba sansa calotta protettiva.

Non utilizzate l'apparechio quando l'erba è bagnata. I migliori risultati si ottengono con l'erba asciutta.

Collegate il cavo di alimentazione a quello di prolunga, dopo di che attaccatelo all'impugnatura. (Fig. 7)

Per accendere il tosaerba, premete il blocco dell'avviamento (figura 1 pos. 4) e infine l'interruttore ON/OFF (figura 1, pos. 3).

Mollate l'interruttre di ON/OFF (Fig. 1/ punto 3) per spegnere il tosaerba.

Avvicinate l'apparechio all'erba solo quando l'interruttore è premuto, ossia quando il tosaerba è in funzione.

Per tagliare in modo corretto, far oscillare l'apparecchio nelle si avanza. Tenete I'ellettroutensile inclinato con un angolo di ca. 30^ (vedi Fig. 10 e Fig. 11).

Se l'erba è alta, delve venire tagliata gradualmente dall'alto verso il basso (vedi Fig. 12).

Usate la guida per i bordi e la calotta protettiva per evitare un'inutile usura del filo (vedi Fig. 13 e Fig. 14).

Tenete il tosaerba lontano da oggetti duri per evitare un'usura superflua del filo.

Uso del tagliaerba a filo per tagliare i bordi (Fig. 10)

Per tagliare i bordi di prati e aiole il tagliaerba a filo.
puo essere trasformato come segue

• Premete e tenete premuto il bloccaggio per la regolazione del manico (6).
• Ruotate il manico di 180^ versusinistra emollate il bloccaggio (6).
  Verificate che il bloccaggio sia scattato correttamente in posizione muovendo il manico.
  La regolazione dell'altezza anche qui funziona come descritto al punto 5.2.
• Il tagliaerba a filo è statoosi trasformatino in modo da tagliare i bordi e da eseguire i tagli verticali del prato (Fig. 10).

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al parti qualificata al fine di evitare pericolli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spina alla presa di corrente.

8.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
  Consiglio di pulire l'apparecchio subito durante averlo usato.
  Pulite l'apparecchio regolarmente con un panno asciutto ed un po'di sapone. Non usate detergenti o solventi perché questei ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.
• Togliete con una spazzola i depositi sulla copertura di protezione

8.2 Sostituzione della bobina

Attenzione! Prima di sostilure la bobina si deve assolutamente staccare la spina alla presa di corrente!

Premete lateralmente sui puniti contrassegnati della copertura della bobina ed estraetela (Fig. 11a).
Togliete la bobina vuota.
Fate scorrere le estremita della nuova bobina attenuato le fessure della copertura (Fig. 11b) e fate sporgere il filo circa 10cm .
Rimettete la copertura con la bobina nella sua sede.
- Alla prima messa in moto il filo di taglio viene automaticamente accorciato alla lunghezza ottimale.

Attenzione! Le parti del fillo di nylon scagliate all'intorno sono possono causare lesioni!

8.3 Manutenzlone

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modelledell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
Numero del pezzo di ricambio del ricambio necessitato

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

Bobina di ricambio n. art.: 34.050.60

9. Smaltimento e riciciclaggio

L'apparecchio si trov in una confione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato.

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negazio specializzato o all'amministrazione comunale!

10. Anomalie

L'attrezzo non funziona:

controllate che il cavo di alimentazione sua collegato correttamente e controllate i fusibili di rete.

Nel caso in cui l'apparecchio non funzioni pur in presenza di tensione, speditelo all'indirizzo riportato dell'assistenza clienti.

HR/ BH

Sadrzaj:

1. Sigumosne napomene
2. Opis uredaja
3. Namjenska uporaba
4. Tehnički podaci
5. Prije pušanja u pogon
6. Rukovanje
7. Zamjena mreznog prikljucka
8. Ciścenje, odrzavanje i narudžba rezervnih dijelova
9. Zbrinjavanje i recikliranje
10. Smetnje

Paznaj!

Da bi se spriječila ozljedjivanja i nastanak šteta prilikom koristenja uredlaja, treba se pridžavati sigurnosnih mjera opreza. Zbog toga pažljivo procitajte ove upute za uporabu. Dobro ih sačuvajte takdo da Vam informacije u svako doba budu na raspolaganju. U sluceaju da uredjaj tremate predati drugoj osobi, urucite joj s njime i ove upute za uporabu.

Ne preuzimamo jamstvo za nesrece ili stete nastale zbog nepridrzavanja ovih uputa i njihovih sigurnosnih napomena.

1. Sigurnosne napomene

Odgovarajuce sigurnosne napomene pronaci cete u prilozenoj knjizici.

UPOZORENJE!

Proctajte sve sigurnosne napomeni I upute.

1. Indicati di siguranta

Indicatiile de siguranta corespunzatoare le gasi in bro ura anexata.

AVERTIZARE!

I dichiara la seguente conformità secondo la diretiva UE e le norme per l'articolo

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettROUTensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternative di ricerlaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternatively, indeve della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può essere venire segnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono ansessori gli accessori e i mezzi ausiliarienza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione,anche parliale, della documentazione o dei documents d'accompagnamento del prodotti e consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

HRH

Naknadno tskanje ili silna umnozavanja dokumentacije i pratečih papira ovil proizvoda, Czech je djlomično kopiranje, moguce je sanu uz izirico dopustjenke tvrke ISC GmbH.

B5

Potpuno ili delimico stampanje ili umnozavanje dokumentcjie i sluzbonich papira koji su proizeni proizvodu dozvoljeno je sono uz izrilotu saglasnost firme ISC GmbH.

N

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del servizio assistenza molto significato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vosri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomiale o alla sostituzione dell'apparechio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impiogio professionale, artigianale o industriiale. Un contratto di garanzia noniene concluso quando l'apparechio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono esclude inoltre le prestazioni di risarcimento per anni dovuti al trasporto o dati causati alla mancata osservanza delle istruzioni per il montaggio o per installation non corretta, alla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso impropero o illecito (come per es. sovraccarico dell'apparechio o utilizzo di utensili o accessori non consentiti), alla mancata osservanza delle norme di sicurezza e di manutenzione, alla penetrazione di corpi estranei nell'apparechio (como per es. sabbia, pietre o polvere), dall'impiogo della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiogo. Ciò vale particolaremente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono già effettuati interventi sull'apparecchio.

1. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparechio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo averere accertato il difetto. É esclude la rivendicazione di diritti di garanzia sulla scadenza del relative periodo. La riparazione o la sostituzione dell'apparechio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparechio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul dato.
2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella sua prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.
