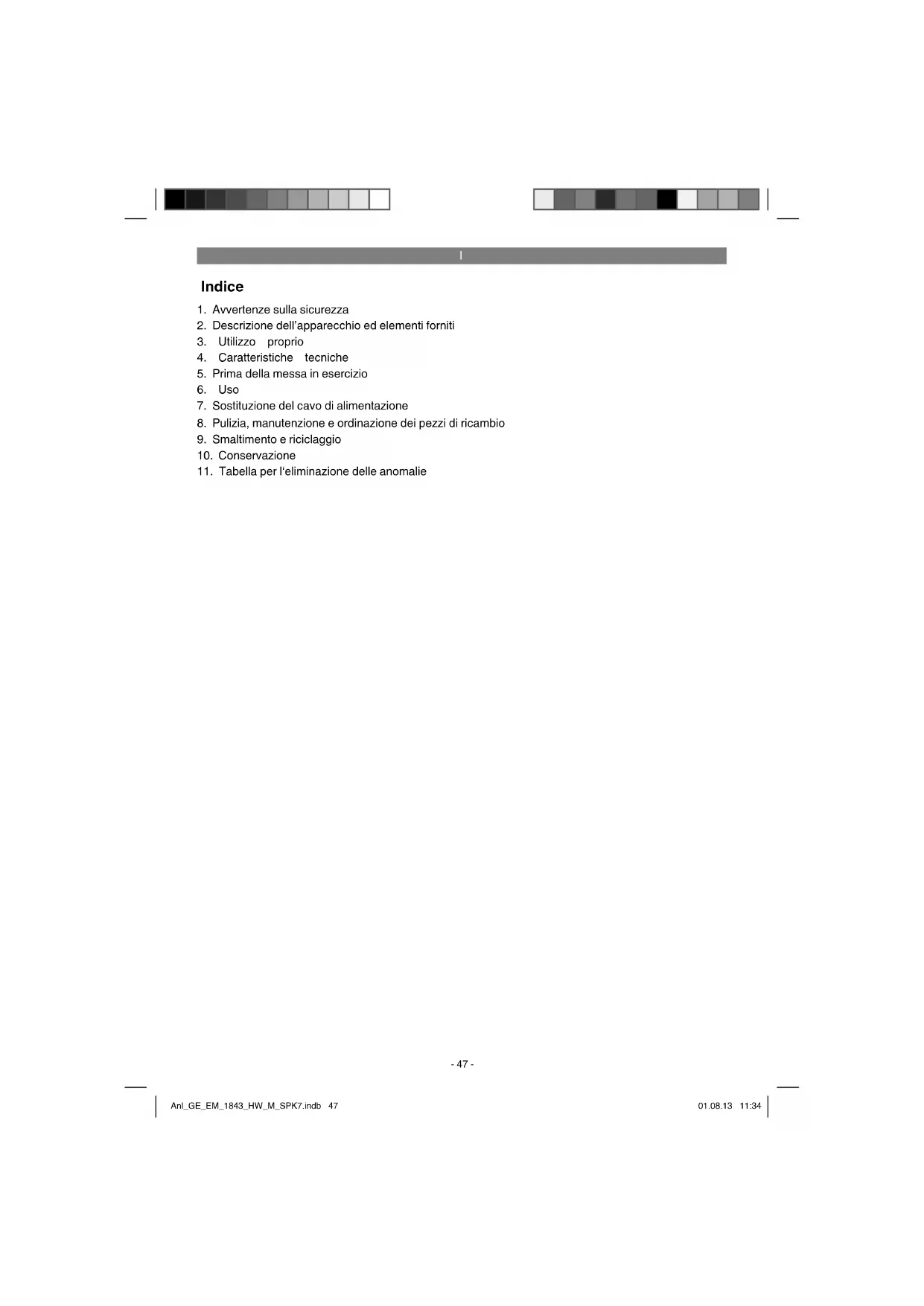

MANUALE UTENTE RGEM 1843 HW EINHELL

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

11. Tabella per l‘eliminazione delle anomalie

Anl_GE_EM_1843_HW_M_SPK7.indb 47Anl_GE_EM_1843_HW_M_SPK7.indb 47 01.08.13 11:3401.08.13 11:34I

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso

Questo apparecchio non deve essere utilizzato dai bambini. I

bambini devono essere sorvegliati in modo che non giochino con

l‘apparecchio. La pulizia e la manutenzione non devono essere ese-

guite dai bambini. L‘apparecchio non deve essere utilizzato da perso-

ne con capacità fi siche, sensoriali o mentali ridotte o con esperienze

e conoscenze insuffi cienti, a meno che esse non vengano sorveglia-

te o istruite da una persona per loro responsabile.

Se il cavo di alimentazione di questo apparecchio viene danneggiato

deve essere sostituito dal produttore, dal suo servizio di assistenza

clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

Anl_GE_EM_1843_HW_M_SPK7.indb 48Anl_GE_EM_1843_HW_M_SPK7.indb 48 01.08.13 11:3401.08.13 11:34I

Nell’usare gli apparecchi si devono rispettare

diverse avvertenze di sicurezza per evitare lesi-

oni e danni. Quindi leggete attentamente queste

istruzioni per l’uso/le avvertenze di sicurezza.

Conservate bene le informazioni per averle a

disposizione in qualsiasi momento. Se date

l’apparecchio ad altre persone, consegnate ques-

te istruzioni per l’uso/le avvertenze di sicurezza

insieme all’apparecchio. Non ci assumiamo al-

cuna responsabilità per incidenti o danni causati

dal mancato rispetto di queste istruzioni e delle

avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano

nell’opuscolo allegato.

Leggete tutte le avvertenze di sicurezza e le

istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau-

sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni

per eventuali necessità future.

Spiegazione della targhetta di avvertenze

sull’apparecchio (vedi Fig. 13)

1 = Leggete le istruzioni per l’uso prima della

2 = Tenete lontane le altre persone dalla zona di

3 = Attenzione! -Lame taglienti- Staccate la spi-

na dalla presa di corrente prima di eseguire

lavori di manutenzione o in caso di danni del

4 = Attenzione, tenete lontano dalla lama il cavo

2. 2 supporti del manico

3. Cestello di raccolta

4. Portello di scarico

5. Maniglia di trasporto

6. Regolazione dell‘altezza di taglio centrale

7. Cavo di alimentazione

8. Dispositivo di eliminazione della trazione

9. Interruttore ON/OFF

11. 2 viti di fi ssaggio per manico superiore

12. Supporto del dispositivo di eliminazione della

13. 2 dadi per impugnatura superiore con funzio-

ne di serraggio rapido

14. Clip di fi ssaggio per cavi

15. Cestello di raccolta, parte inferiore

16. Cestello di raccolta, parte anteriore

17. Cestello di raccolta, parte superiore

18. Indicatore del livello di riempimento

19. Chiave per cambio lame

20. Maniglia azionamento

21. Blocco dell‘avviamento

22. Cuneo per pacciamatura

2.2 Elementi forniti

Verifi cate che l‘articolo sia completo sulla base

degli elementi forniti descritti. In caso di parti

mancanti, rivolgetevi al nostro Centro Servizio

Assistenza presentando un documento di ac-

quisto valido entro e non oltre i 5 giorni lavorativi

dall‘acquisto o al centro fai-da-te competente

più vicino. Al riguardo fate attenzione alla Tabella

Garanzia nelle disposizioni di garanzia alla fi ne

Aprite l’imballaggio e togliete con cautela

l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i

fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen-

Verificate che l’apparecchio e gli accessori

non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino

alla scadenza della garanzia.

Anl_GE_EM_1843_HW_M_SPK7.indb 49Anl_GE_EM_1843_HW_M_SPK7.indb 49 01.08.13 11:3401.08.13 11:34I

L’apparecchio e il materiale d’imballaggio

non sono giocattoli! I bambini non devono

giocare con sacchetti di plastica, fi lm e pic-

coli pezzi! Sussiste pericolo di ingerimento e

Cestello di raccolta

Chiave per cambio lame

Cuneo per pacciamatura (non compreso in

Istruzioni per l’uso originali

Avvertenze di sicurezza

La sega circolare manuale è adatta ad eff ettuare

Il tosaerba è adatto all’uso privato nei giardini di

Sono considerati tosaerba per l’uso privato in

giardini di piccole dimensioni quegli attrezzi che

di regola non sono usati per oltre 50 ore l’anno

e che sono utilizzati principalmente per la cura

di superfi ci erbose, ma non in giardini e parchi

pubblici, in impianti sportivi o in attività agricole o

Attenzione! Visti i rischi per l’utilizzatore, il tosae-

rba non deve venire usato per regolare cespugli,

siepi e arbusti, per tagliare e sminuzzare piante

rampicanti o superfi ci erbose su terrazze pensili

o in vasi sui balconi, per pulire (aspirare) vialetti

e come trituratore per sminuzzare foglie e rami

tagliati da alberi ed arbusti. Il tosaerba non deve

inoltre venire usato come motozappa e per livella-

re irregolarità del suolo, come per es. i mucchi di

terra sollevati dalle talpe.

Per motivi di sicurezza il tosaerba non deve venire

usato come gruppo motore per altri utensili o set

di utensili di qualsiasi tipo, a meno che questi non

siano espressamente permessi dal costruttore.

L’apparecchio deve venire usato solamente per lo

scopo a cui è destinato. Ogni altro tipo di uso che

esuli da quello previsto non è un uso conforme.

L’utilizzatore/l’operatore, e non il costruttore, è

responsabile dei danni e delle lesioni di ogni tipo

Tenete presente che i nostri apparecchi non sono

stati costruiti per l’impiego professionale, artigi-

anale o industriale. Non ci assumiamo alcuna

garanzia quando l’apparecchio viene usato in

imprese commerciali, artigianali o industriali, o in

attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230 V ~ 50Hz

Potenza assorbita: 1800 W Numero dei giri del motore: 3000 min

Larghezza di taglio: 43 cm

Regolazione dell’altezza

di taglio: 25-75 mm; 6 livelli

Capienza del cestello di raccolta 63 litri

Livello di pressione acustica L

Livello di potenza acustica L WA

Vibrazioni sul manico: 6,18 m/s

Incertezza K: 1,5 m/s

Grado di protezione: II/

I valori del rumore e delle vibrazioni sono stati

rilevati secondo le norme EN ISO 3744:1995, EN ISO 11201:1995 e EN ISO 20643:2005.

Limitate al minimo lo sviluppo di rumore e le

Utilizzate soltanto apparecchi in perfetto sta-

Eseguite regolarmente la manutenzione e la

pulizia dell’apparecchio.

Adattate il vostro modo di lavorare

Non sovraccaricate l’apparecchio.

Fate eventualmente controllare l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Limitate il tempo di impiego

Anche se questo elettroutensile viene utiliz-

zato secondo le norme, continuano a sussis-

tere rischi residui. In relazione alla struttura

e al funzionamento di questo elettroutensile

potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol-

Anl_GE_EM_1843_HW_M_SPK7.indb 50Anl_GE_EM_1843_HW_M_SPK7.indb 50 01.08.13 11:3401.08.13 11:34I

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

Questo apparecchio sviluppa un campo elett-

romagnetico durante l’esercizio. In determinate

circostanze questo campo può danneggiare

dispositivi medici impiantati attivi o passivi. Per

ridurre il rischio di lesioni gravi o mortali, consigli-

amo alle persone con dispositivi medici impiantati

di consultare il proprio medico e il produttore del

dispositivo prima di utilizzare l’apparecchio.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente

assicuratevi che i dati sulla targhetta di identifi ca-

zione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione

prima di ogni impostazione all’utensile.

Il tosaerba viene fornito smontato. Prima di usare

il tosaerba si devono montare il cestello di raccol-

ta ed il manico completo. Seguite passo a passo

le istruzioni per l’uso e orientatevi con le fi gure

per eseguire l’assemblaggio con facilità.

Montaggio dell‘impugnatura (Fig. da 3 a 7)

Prendete un supporto del manico (Fig. 2/Pos. 2) e

fi ssatelo come mostrato in Fig. 3. Attenzione! Pri-

ma di fi ssare il manico superiore, non dimenticate

di inserire il dispositivo di eliminazione della trazi-

one (Fig. 2/Pos. 12) e il relativo supporto (Fig. 2/

Pos. 8) sul manico superiore, si veda Fig. 5. Il ma-

nico superiore (Fig. 1/Pos. 1) deve essere spinto

sul supporto del manico (Fig. 2/Pos. 2) e fi ssato

come indicato nella Fig. 6. Fissate quindi il cavo

del motore al manico (Fig. 7/Pos. 14) mediante

i portacavo (Fig. 2/Pos. 14). Ora potete regolare

l‘altezza del manico a 3 livelli da 80 a 103,5 cm

Regolazione del manico consentita solo entro il

Premete bene il manico di guida con la fun-

zione di serraggio rapido (Fig. 4/Pos. B) nella

posizione desiderata.

Su entrambi i lati deve essere regolata sempre la

stessa altezza del manico.

Posizionate il cavo con le clip di fissaggio per

cavi sul manico di guida (Fig. 7/Pos. 14).

Montaggio del cestello di raccolta

(vedi Fig. da 8a a 8c)

Unite prima la parte inferiore dell‘involucro (Fig.

2/Pos. 15) con la parte superiore (Fig. 2/Pos. 16)

come indicato nella Fig. 8a. Poi montate la parte

superiore dell‘involucro (Fig. 2/Pos. 17) sulle

due metà già montate (Fig. 8b). Per agganciare

il cestello di raccolta si deve spegnere il motore

e le lame non devono ruotare. Sollevate con

una mano il portello di scarico (Fig. 8c/Pos. 4).

Con l‘altra mano tenete il cestello di raccolta

sull‘impugnatura e agganciatelo dall‘alto (Fig. 8c).

Indicazione di livello del dispositivo di

Il dispositivo di raccolta è dotato di un’indicazione

di livello (Fig. 2/Pos. 18), che viene aperta dal

fl usso d’aria che il tosaerba genera quando è in

esercizio. Se durante il taglio il portello si chiude, il

dispositivo di raccolta è pieno e dovrebbe essere

svuotato. Affi nché l’indicazione di livello funzioni

senza problemi, i fori sotto il portello dovrebbero

essere sempre puliti e non ostruiti.

Utilizzo dell‘accessorio per pacciamatura

(Fig. 9, non compreso in 34.001.81)

Con la pacciamatura l‘erba tagliata viene sminuz-

zata all‘interno del tagliaerba e poi distribuita di

nuovo sull‘erba. L‘erba non viene quindi raccolta

per essere poi smaltita in altro luogo.

Attenzione: la pacciamatura è possibile solo con

erba relativamente corta.

L‘inserimento del cuneo per pacciamatura deve

avvenire solamente a motore spento e con spina

Per usare la funzione di pacciamatura, sganciate

il cestello di raccolta e spingete l‘accessorio per

pacciamatura (Fig. 9/Pos. 22) nell‘apertura di

scarico e chiudete il portello di scarico.

Anl_GE_EM_1843_HW_M_SPK7.indb 51Anl_GE_EM_1843_HW_M_SPK7.indb 51 01.08.13 11:3401.08.13 11:34I

Regolazione dell’altezza di taglio

La regolazione dell’altezza di taglio deve venire

eseguita solamente a motore spento e con il cavo

di alimentazione staccato.

Prima di iniziare a tagliare, verifi cate che la lama

sia affi lata e che i relativi dispositivi di fi ssaggio

non siano danneggiati. Sostituite le lame consu-

mate e/o danneggiate per evitare sbilanciamenti.

Durante questa verifi ca spegnete il motore e stac-

cate la spina dalla presa di corrente.

La regolazione dell’altezza di taglio deve essere

eseguita come segue (vedi Fig. 10)

1. Premete la leva (A) verso l’esterno.

2. Posizionate la leva (B) sull’altezza di taglio

3. Mollate la leva (A) e controllate che sia ben

fi ssata nel dispositivo di bloccaggio.

Lettura dell’altezza di taglio

L’altezza di taglio può essere regolata in 6 stadi

da 25 a 75 mm e letta sulla scala (Fig. 10/C).

Collegamento di corrente

Il tosaerba può venire collegato ad ogni presa di

corrente di 230 Volt di corrente alternata. È con-

sentita però solo una presa con contatto di terra,

dotata di un interruttore di sicurezza per cavi da

16 A. Inoltre deve essere installato a monte un

interruttore di sicurezza per correnti di guasto

Cavo di alimentazione dell’apparecchio

Usate solo cavi di alimentazione dell’apparecchio

che non siano danneggiati. Il cavo di alimenta-

zione dell’apparecchio non deve superare una

lunghezza stabilita (max. 50 m), altrimenti viene

ridotta la potenza del motore elettrico. Il cavo di

alimentazione dell’apparecchio deve avere una

sezione di 3 x 1,5 mm. Sui cavi di alimentazione

dei tosaerba si verifi cano molto spesso danni

Eventuali cause per questo fenomeno sono:

Tagli a causa di un passaggio

dell’apparecchio sul cavo.

Schiacciamenti, se il cavo di alimentazione è

stato fatto passare sotto a porte e finestre.

Fessure dovute all’invecchiamento

Pieghe a causa di fissaggio o posizionamen-

to improprio del cavo di alimentazione.

I cavi di alimentazione dell’apparecchio devono

essere almeno del tipo H05RN-F e a 3 fi li. La

denominazione del tipo deve essere riportata sul

cavo di alimentazione. Comprate soltanto cavi

di alimentazione contrassegnati! Le spine e le

prese di accoppiamento dei cavi di alimentazione

devono essere di gomma e protette dagli spruzzi

d’acqua. I cavi di alimentazione non possono

essere di lunghezza qualsiasi. I cavi di alimen-

tazione più lunghi richiedono sezioni maggiori

dei conduttori. Si deve controllare regolarmente

che i cavi di alimentazione e di collegamento non

presentino danni. Fate attenzione che durante il

controllo i cavi non conducano corrente. Svolgete

completamente il cavo di alimentazione. Control-

late anche che le entrate del cavo di alimentazio-

ne dell’apparecchio, su spine e prese di accoppi-

amento, non presentino pieghe.

Collegate la spina (Fig. 1/Pos. 7) ad un cavo di

prolunga. Il cavo di prolunga deve essere assi-

curato tramite il dispositivo di eliminazione della

trazione come indicato nella Fig. 11.

Per evitare che venga inserito inavvertitamente,

il tosaerba è fornito di un blocco dell’avviamento

(Fig. 11 / Pos. 21) che deve venire premuto pri-

ma di poter attivare la maniglia di azionamento

(Fig. 11 / Pos. 20). Se si molla la maniglia di

azionamento, il tosaerba si spegne. Eseguite

quest’operazione più volte per assicurarvi che

l’apparecchio funzioni correttamente. Prima di

eseguire riparazioni o lavori di manutenzione

sull’apparecchio dovete assicurarvi che la lama

sia ferma e che l’apparecchio sia scollegato dalla

Attenzione! Non aprite mai il portello di

scarico quando viene svuotato il dispositivo

di raccolta ed il motore è ancora in moto. La

lama rotante può causare lesioni.

Fissate sempre con attenzione il portello di scari-

co ovvero il cestello di raccolta. Disinserite il mo-

tore prima di toglierli.

Mantenete sempre la distanza di sicurezza data

dal manico di guida tra la custodia della lama e

l’utilizzatore. Si deve prestare particolare attenzi-

one nel tagliare l’erba e nel cambiare il senso di

Anl_GE_EM_1843_HW_M_SPK7.indb 52Anl_GE_EM_1843_HW_M_SPK7.indb 52 01.08.13 11:3401.08.13 11:34I

direzione su scarpate e pendii. Accertatevi di es-

sere in posizione sicura, portate scarpe con suole

antisdrucciolevoli e pantaloni lunghi.

Tagliate l’erba sempre in senso trasversale rispet-

to al pendio. Per motivi di sicurezza non usate il

tosaerba su pendii con un’inclinazione superiore

Siate particolarmente attenti muovendovi

all’indietro e tirando il tosaerba. Pericolo di inci-

Avvertenze per tagliare l’erba in modo corretto

Nel tagliare l’erba si consiglia di ripassare i mar-

gini della fascia già eseguita, quindi con una

Lavorate solamente con lame affi late ed in perfet-

to stato in modo che gli steli d’erba non si sfi lacci-

no ed il prato non ingiallisca.

Per ottenere un buon taglio si deve muovere il

tosaerba in strisce possibilmente dritte. Le corsie

così formate si devono quindi sovrapporre semp-

re di alcuni centimetri al fi ne di evitare strisce di

La frequenza con la quale si deve tagliare il man-

to erboso dipende fondamentalmente dalla velo-

cità di crescita dell’erba. Nel periodo di maggiore

crescita (maggio - giugno) due volte alla settima-

na, altrimenti una volta alla settimana. L’altezza di

taglio deve essere compresa tra 4 - 6cm e la cre-

scita fi no al taglio successivo dovrebbe essere di

4 - 5cm. Se il manto erboso è diventato un po’ più

lungo, non dovete fare l’errore di ritagliarlo subito

all’altezza normale. Ciò danneggia il prato. Non

tagliate, quindi, mai più della metà dell’altezza

Tenete pulita la parte inferiore della carcassa del

tosaerba e togliete assolutamente i depositi di

erba. I depositi rendono più diffi cile l’operazione

di avvio e infl uiscono negativamente sulla qualità

del taglio e sullo scarico dell’erba.

Sui pendii le strisce formate dal taglio devono es-

sere trasversali rispetto al pendio. Per evitare che

il tosaerba scivoli lateralmente basta inclinarlo

Scegliete l’altezza di taglio a seconda della

lunghezza eff ettiva del manto erboso. Eseguite

diverse passate in modo che ogni volta vengano

tagliati al massimo 4 cm.

Spegnete il motore prima di eseguire qualsiasi

controllo della lama. Tenete presente che la lama

continua a ruotare per alcuni secondi dopo aver

disinserito il motore.

Non cercate mai di fermare la lama. Controllate

regolarmente che la lama sia ben fi ssata, in

buono stato e ben affi lata. In caso contrario affi -

latela o sostituitela. Se la lama in movimento va a

battere con un oggetto, fermate il tosaerba e at-

tendete fi no a quando la lama sia completamente

ferma. Controllate quindi lo stato della lama e del

portalama. Se sono danneggiati, devono essere

Posate il cavo di alimentazione usato avvolto a

spire per terra davanti alla presa utilizzata. Lavo-

rate allontanandovi dalla presa o dal cavo e fate

attenzione che il cavo di alimentazione si trovi

sempre sull’erba già tosata affi nché l’apparecchio

non passi sopra al cavo stesso.

Non appena rimangono resti di erba sul prato

mentre si sta lavorando, si deve svuotare il cestel-

Attenzione! Prima di togliere il cestello di raccolta

spegnete il motore e attendete che la lama si sia

Per togliere il cestello di raccolta sollevate con

una mano il portello di scarico e con l’altra mano

estraete il cestello dalla maniglia. Secondo le

norme di sicurezza il portello di scarico si chiude

quando viene sganciato il cestello di raccolta, chi-

udendo anche l’apertura posteriore di scarico. Se

nell’apertura rimangono resti di erba, si consiglia

di arretrare di ca. 1m il tosaerba per riavviare il

motore più facilmente.

Non togliete resti di erba tagliata dalla carcassa

e dall’utensile con le mani o con i piedi, ma con

mezzi adatti, come per es. una spazzola o uno

Per garantire che l’erba venga raccolta bene,

dopo l’uso il cestello di raccolta, ma soprattutto la

grata devono venire puliti dall’interno.

Agganciate il cestello di raccolta solo a motore

disinserito e con l’utensile fermo.

Anl_GE_EM_1843_HW_M_SPK7.indb 53Anl_GE_EM_1843_HW_M_SPK7.indb 53 01.08.13 11:3401.08.13 11:34I

Sollevate con una mano il portello di scarico e

con l’altra agganciate dall’alto il cestello di raccol-

ta, tenendolo per l’impugnatura.

7. Sostituzione del cavo di

Se il cavo di alimentazione di questo apparecchio

viene danneggiato deve essere sostituito dal

produttore, dal suo servizio di assistenza clienti o

da una persona al pari qualifi cata al fi ne di evitare

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spi-

na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio-

ne, le fessure di aerazione e la carcassa del

motore liberi da polvere e sporco. Strofinate

l’apparecchio con un panno pulito o soffiatelo

con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito

Pulite l’apparecchio regolarmente con un

panno asciutto ed un po’ di sapone. Non usa-

te detergenti o solventi perché questi ultimi

potrebbero danneggiare le parti in plastica

dell’apparecchio. Fate attenzione che non

possa penetrare dell’acqua nell’interno

dell’apparecchio. La penetrazione di acqua

in un elettroutensile aumenta il rischio di una

La lama, il portalama ed i bulloni consumati

o danneggiati devono venire sostituiti solo in

set da uno specialista autorizzato per mante-

nere il bilanciamento.

Il tosaerba non deve venire pulito sotto

l’acqua corrente, in particolare non con get-

to ad alta pressione. Fate in modo che gli

elementi di fissaggio (viti, dadi ecc.) siano

sempre avvitati saldamente in modo da poter

lavorare con il tosaerba in maniera sicura.

Controllate frequentemente che il dispositivo

di raccolta dell’erba non presenti segni di

Sostituite le parti usurate o danneggiate.

Conservate il tosaerba in un luogo asciutto.

Per una lunga durata, tutte le parti a vite, le

ruote e gli assi devono venire puliti ed infine

La cura regolare del tosaerba non soltanto

lo conserva a lungo in buono stato e ben

efficiente, ma contribuisce anche a tagliare il

prato in modo più semplice ed accurato. Se

possibile pulite il tosaerba con spazzole o

stracci. Non usate solventi o acqua per toglie-

La lama è la parte più esposta all’usura.

Controllate regolarmente le condizioni e il

fissaggio della lama. Se la lama è consumata

deve essere subito sostituita o affilata. Se si

dovessero notare delle vibrazioni eccessive

del tosaerba, significa che la lama non è

bilanciata correttamente o che è stata de-

formata da colpi. In questo caso deve venire

riparata o sostituita.

All’interno dell’apparecchio non si trovano alt-

re parti che richiedano manutenzione.

8.3 Sostituzione della lama

Per motivi di sicurezza consigliamo di affi dare la

sostituzione della lama ad un tecnico autorizzato.

Attenzione! Portate guanti da lavoro! Usate sola-

mente lame originali dato che altrimenti non sono

garantiti il funzionamento e la sicurezza.

Anl_GE_EM_1843_HW_M_SPK7.indb 54Anl_GE_EM_1843_HW_M_SPK7.indb 54 01.08.13 11:3401.08.13 11:34I

Per sostituire la lama procedete nel modo

1. Allentate la vite di fi ssaggio (vedi Fig. 12a).

2. Togliete la lama e sostituitela con una nuova.

3. Nel montare la nuova lama fate attenzione

al senso di montaggio. Le alette della lama

devono sporgere nel vano motore (vedi Fig.

12a). I perni di alloggiamento devono coinci-

dere con le cavità nella lama (vedi Fig. 12b).

4. Poi avvitate di nuovo la vite di fi ssaggio con

la chiave universale. La coppia di serraggio

deve essere di ca. 25 Nm.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio

Per i prezzi e le informazioni attuali si veda

Lama di ricambio n. art.: 34.054.50

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita-

re i danni dovuti al trasporto. Questo imballaggio

rappresenta una materia prima e può perciò es-

sere utilizzato di nuovo o riciclato. L‘apparecchio

e i suoi accessori sono fatti di materiali diversi,

per es. metallo e plastica. Gli apparecchi difettosi

non devono essere gettati nei rifi uti domestici. Per

uno smaltimento corretto l‘apparecchio va con-

segnato ad un apposito centro di raccolta. Se non

vi è noto nessun centro di raccolta, rivolgetevi per

informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un

luogo buio, asciutto, al riparo dal gelo e non ac-

cessibile ai bambini. La temperatura ottimale per

la conservazione è compresa tra i 5 e i 30 °C.

Conservate l’elettroutensile nell’imballaggio ori-

11. Tabella per l‘eliminazione delle anomalie

Anomalia Possibili cause Eliminazione

a) Condensatore difettoso

b) Non c‘è corrente sulla presa

d) Gruppo interruttore e connettore

e) Attacchi al motore o condensatore

f) L‘apparecchio si trova nell‘erba alta

g) Scocca del tosaerba incrostata

a) Da parte di un‘offi cina del servizio

b) Controllare il cavo ed il fusibile

d) Da parte di un‘offi cina del servizio

e) Da parte di un‘offi cina del servizio

f) Avviare nell‘erba bassa o su superfi -

ci già tosate; eventualmente modifi -

care l‘altezza di taglio

g) Pulire la scocca affi nché la lama

b) Scocca del tosaerba incrostata

c) Lama molto consumata

a) Correggere l‘altezza di taglio

b) Altezza di taglio errata

a) Sostituire o affi lare la lama

b) Correggere l‘altezza di taglio

Anl_GE_EM_1843_HW_M_SPK7.indb 56Anl_GE_EM_1843_HW_M_SPK7.indb 56 01.08.13 11:3401.08.13 11:34I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo

recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e

venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in

modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-

chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo

le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-

za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti

d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della

Con riserva di apportare modifi che tecniche

Anl_GE_EM_1843_HW_M_SPK7.indb 57Anl_GE_EM_1843_HW_M_SPK7.indb 57 01.08.13 11:3401.08.13 11:34I

Disposizioni di garanzia

La ditta iSC GmbH, ovvero il centro fai-da-te competente, garantisce l‘eliminazione di difetti ovvero la

sostituzione dell‘apparecchio in conformità con la tabella seguente, senza che ciò infl uisca sui diritti di

garanzia previsti dalla legge.

Categoria Esempio Prestazione di garanzia

Difetti di materiale o fabbrica-

Parti soggette ad usura * Cinghia trapezoidale, spazzole

Materiale di consumo/

Lame Garanzia solo in caso di difetto

immediato (24h dopo acquisto/

data documento di acquisto)

Parti mancanti 5 giorni lavorativi

* non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ov-

vero il centro fai-da-te responsabile, garantisce un‘eliminazione dei difetti ovvero una fornitura sostitutiva

solo se il difetto viene comunicato entro 24h (materiale di consumo), 5 giorni lavorativi (parti mancanti)

o 6 mesi (parti soggette ad usura) dall‘acquisto e se la data di acquisto viene documentata tramite il

documento di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare

l‘apparecchio con il certifi cato di garanzia accluso, compilato in tutte le sue parti. In questo caso è im-

portante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

Descrivete che cosa non funziona.

Anl_GE_EM_1843_HW_M_SPK7.indb 58Anl_GE_EM_1843_HW_M_SPK7.indb 58 01.08.13 11:3401.08.13 11:34I

Certifi cato di garanzia

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia

funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti

all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente

al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non

tocca i vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o

di produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi-

anale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato

in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia

sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati

dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla

mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo

di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o

utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e

di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre

o polvere), dall’impiego della forza o dall’infl usso esterno (come per es. danni dovuti a caduta) e

dall’usura normale e dovuta all’impiego. Ciò vale particolarmente per batterie, per esse concedia-

mo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono già eff ettuati interventi

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devo-

no essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere

accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo

periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di

garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati

non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto

all’indirizzo sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che

riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di recla-

mo nel modo più dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione

di garanzia, ricevete l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente eff ettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rien-

trano più nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia se-

condo le Disposizioni di garanzia di queste istruzioni per l‘uso.

Anl_GE_EM_1843_HW_M_SPK7.indb 59Anl_GE_EM_1843_HW_M_SPK7.indb 59 01.08.13 11:3401.08.13 11:34S

I dichiara la seguente conformità secondo la direttiva UE e
