MANUALE UTENTE RGDP 4525 EINHELL

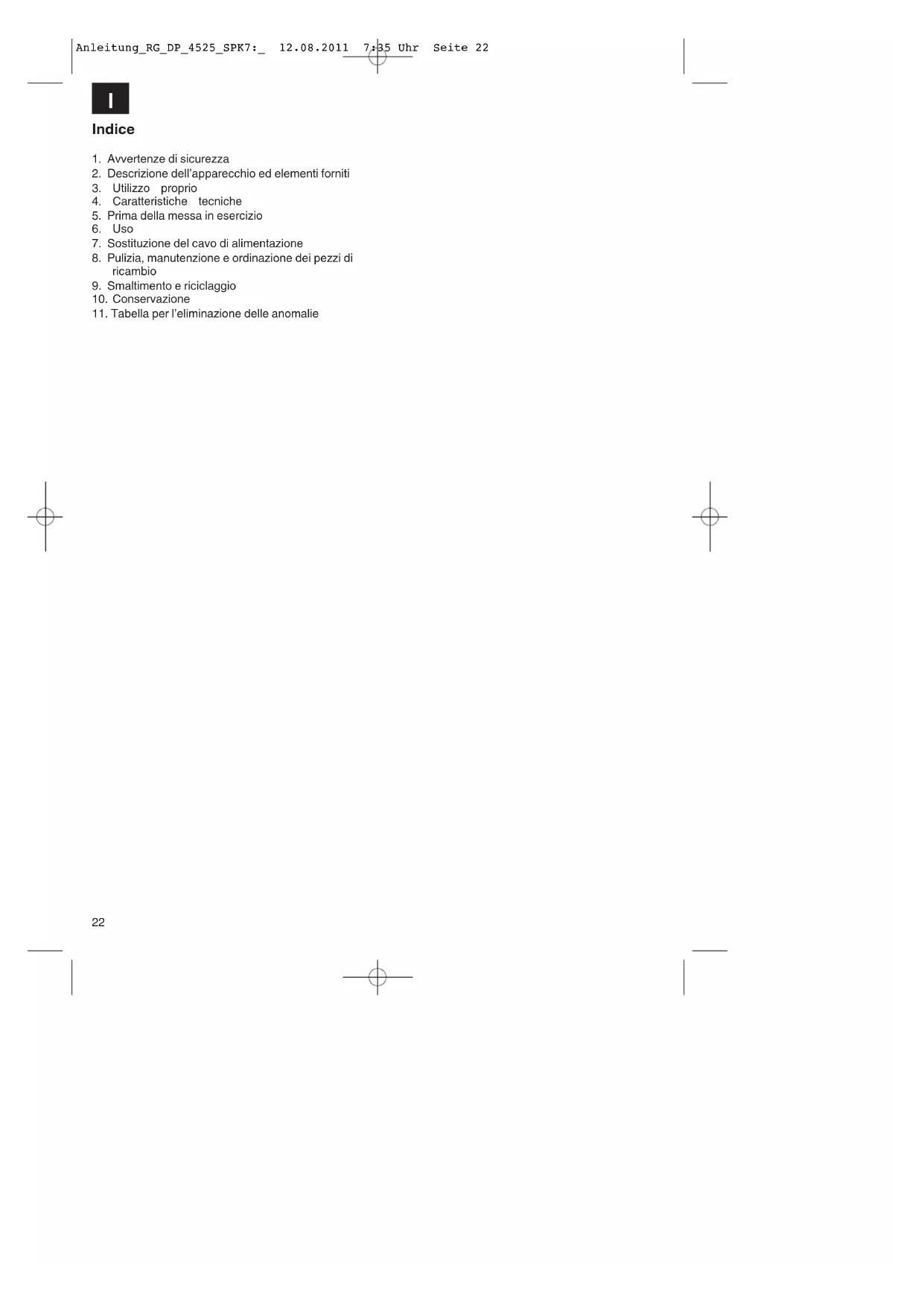

1. Avverntenze di sicurezza
2. Descrizione dell'apparecchio ed elementi forniti
3. Utilizzo proprio
4. Caratteristiche tecniche
5. Prima della messa in esercizio
6. Uso
7. Sostituzione del cavo di alimentazione
8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
9. Smaltimento e riciclaggio
10. Conservazione
11. Tabella per l'eliminazione delle anomalie

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso. Conservatele bene per avera a disposizione le informazioni in qualsiassi momento. Se date I'apparechio ad altre persona consignate loro queste istruzioni per l'uso insieme all'apparechio! Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze di sicurezza

Attenzione!

Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinane l'uso dell'apparecchio è consentito solo con Interruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fino a 30 mA (seconda la norma VDE 0100 parte 702 e parte 738).

L'apparecchio non è adatto all'uso in piscine, piscine per bambini di agli tipo e vasche in cui possano essere presenti persone o animali nelle està è in funzione. è vietato l'uso dell'apparecchio in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!

Questo apparecchio non è destinato ad essere usato da persona (bambini compresi) con disponà fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsable per la loro sicurezza o abbiano ricevuto da esta istruzioni su come useare l'apparechio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparechio.

Attenzione!

• Prima di mettere in funzione una nuova pompa per acque reflue fate controllare da uno specialista che
  -la messa a terra,
• la messa a terra del neutro e
• il circuito di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente responsabile della fornitura di energia elettrica e funzionino in modo corretto.
  I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
  In caso di pericolodi di inondazioni collocate i

collegamenti ad innesto in un'area che non ne venga interessata.

Si deve comunique evitare in agli caso di convogliare liquidi aggressivi e sostanze abrasive.
L'apparecchio delve essere protetto dal gelo.
L'apparecchio devese essere protetto da un funzionamento a secco.
Adottate misure alla tenere l'apparecchio Iontano alla portata dei bambini.

AVERTIMENO!

Leggete tutte le avventenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avertenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1. Attacco universale del tubo flessibile
2. Interruttore a galleggiante
3. Vite per la regolazione dell'altezza
4. Griglia di aspirazione
5. Avvolgimento del cavo integrato
6. Impugnatura
7. Occhiello di sospensione

2.2 Elementi forniti

Apprit l'imballaggio e togliete con cautela l'apparecchio alla confezione.
- Togliete il materiale d'imballaggio eanche i fermi di trasporto / imballaggio (se presenti).
Controllate che siano presenti tutti gli elementi forniti.
Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possible, conserve l'imballaggio sino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale d'imballaggio non sono giocatoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

Pompa per acque reflue
Attacco universale del tubo flessibile
lstruzioni per l'uso originali

3. Utilizzo proprio

L'apparecchio che avete acquistato è destinato a convogliare acqua con una temperatura massima di 35^ . L'apparecchio non deve essere assolutamente usato per altri liquidi, in particolare se si tratta di carburanti per motori, detergenti ed altri prodotti chimici!

Prima della messa in esercizio della pompa, spiegate possibili condizioni speciali per l'installazione. In caso di danni causati ad esempio da sporciazza, una caduta di corrente o una guarnizione difettosa, dovete installare le ulteriori misure di protezione. Le misure di protezione sono ad esempio: pompé con flusso parallelo su un circuito scollegato con la messa a terra, sensori di umiddita per il disinserimento e dispositiivi di sicurezza simili.

In caso di dubbio, per la consulenza rivolgetevi assolutamente a un technician di impianti sanitari. L'impiego dell'apparecchio è perché possibile ovunque si debba pompare dell'acqua, per es. in casa, nel giardinaggio e in molte altri settori. Non deve essere usato nel caso di vasche di piscine!

Per usare l'apparecchio in acqua con fondo naturale e fangoso, mettetelo in un posto un po' sollevato, per es. su dei mattoni.

L'apparecchio non è adatto per l'uso continu, per es. come pompa di circolazione nel laghetto. La durata utile prevista dell'apparecchio si ridurà notevolmente, poiché non è stato costruito per una sollecitatione continua.

L'apparecchio devese assere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei danni e delle lesions di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriiali, o in attività equivalenti.

4. Caratteristiche tecniche

Collegamento alla rete 230V 50Hz

Potenza assorbita 390 Watt

Portata max. 10.000 l/h

Prevalenza max. 6 m

Profondità di immersione max. 8 m

Temperatura dell'acqua max. 35^

Attacco tubo flessible ca. 47,8mm (G 1 1/2) AG

Corpi estranei max. 25mm

Altezza del punto di commutazione ON

max. ca. 60 cm

Altezza del punto di commutazione OFF

min. ca. 5 cm

5. Prima della messa in esercizio

5.1 L'installazione

L'installazione dell'apparecchio viene effettuata o:

in modo fisso con tubazione rigida

。

in modo fisso con tubazione flessible

L'apparecchio deve essere fissato all'occhiello di sospensione con una fune (Fig. 2/Pos. 7).

Avverenza

La portata max. si raggiunge soltanto con un diametro max. della tubazione, collegando tubazioni e tubi flessibili più piccoli si riduce la portata. Usando l'attacco universale del tubo flessibile (Fig. 1/Pos. 1)esso dovrebbe essere accorciato fino all'attacco usato come molto nella Fig. 4 per non ridurre la portata senza motivo. Tubazioni flessibili devono essere fissate con una fascetta (non compresa nella fornitura) all'attacco universale del tubo flessibile.

Da osservare!

Durante l'installazione fate attenzione a non montare mai l'apparecchio appeso al tubo di mandata o al cavo della corrente. L'apparecchio deve essere agganciato alla maniglia prevista o all'occhiello di suspensione ovvero deve essere appoggiato sul fondo del pozzo. Per garantire un perfetto funzionamento dell'apparecchio, il fondo del pozzo deve essere sempre libero da fango o da altre sporco. In caso di un livello d'acqua insufficiente, il fango nel pozzo può asciugarsi rapidamente e impedire all'apparecchio di avviarsi. Percio è necessario controllare regolarmente l'apparecchio (eseguite tentativi di avviamento).

Avverenza

Il pozzetto della pompa deve ave dimensioni di almeno 50 × 50 × 50 cm perché l'interruttore a galleggiante possa muoversi liberamente.

5.2 Collegamento alla rete

L'apparecchio da voi acquistato è gli dotato di una spina con messa a terra. L'apparecchio è concepito per essere collegato ad una presa di corrente con messa a terra da 230V 50Hz . Assicuratevi che la presa di corrente sia sufficientemente protetta (almeno 6 A), ben raggiungibile ed in perfetto stato. Inserite la spina nella presa di corrente. In tal modo l'apparecchio è pronto all'esercizio.

Attenzione!

Al fine di evitare rischi, tale operazione deve essere eseguita da un elettricista specializzato o da un servizio di assistenza.

6. Uso

Dopo aver fatto attentamente queste istruzioni di installazione ed uso, potete mettere in esercizio l'apparecchio tenendo presente i seguenti punti.

Accertatevi che l'apparecchio sia installato in modo sicuro.
-Verificate che il tubo di mandata sia statomontato in modo corretto.
Assicuratevi che il collegamento elettrico sia di 230V 50Hz
-Verificate che la presa elettrica sia in perfetto stato.
Assicuratevi che umidità e acqua non raggiungano in nessun caso l'allacciamento alla rete.
Evitate che l'apparecchio funzioni a secco.

Impostazione del punto di commutazione ON/OFF

Il punto di commutazione ON/OFF più essere determinato in continuo mediante lo spostamento sulla regolazione di altezza dell'apparecchio. A questo scopo si deve allentare prima la vite (Fig. 3, punto 3). La differenza di commutazione più essere impostata in modo universale prolongando o accelerando il cavo del galleggiante (Fig. 3).
L'interruttore a galleggiante delve essere montato in modo tale che l'altezza del punto di attivazione ON e quella del punto di disattivazione OFF possano essere raggiunte facilemente e con un impiego di forza ridotto. Accertatevene collocando l'apparecchio in un recipientile pieno d'acqua e sollevando e poi abbassando a mano con cautela l'interruttore a galleggiante. Facendo

ciò potete constatare se l'apparecchio si attiva e disattiva.

Assicuratevianche che la distanza fra la parte superiore dell'interruttore a galleggiante ed il supporto del cavo non sua inferiore a 10~cm .In caso di distanza insufficiente non viene garantito il perfetto funzionamento.
- Nel regolare l'interruttore a galleggiante fate attenzione che quest'ultimo non venga aicontatto del fondo prima della disattivazione dell'apparecchio. Attenzione! Pericolo di funzionamento a secco.

Esercizio manuale

L'interruttore a galleggiante deve essere montato come nella Fig. 1. In quello modo l'apparecchio rimane in esercizio. InQLsta modalita operativa I'apparecchio cui èssere utilizzato solo在整个 sorveglianza per evitare il funzionamento a secco. L'apparecchio deve essere disinserito (staccando la spina alla presa di corrente) non appena non esce più acqua dal tubo di mandata.

7. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello appearecchio viene danneggiatto, delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Attenzione!

Prima di agli lavoro di manutenzione staccate la spina dalla presa di corrente.

8.1 Pulizia

In caso di impiego mobile, l'apparecchio devegni volta essere lavato con acqua pulita durante l'uso.
In caso di un utilizzo fisso si consiglia di controllare il funzionamento dell'interruttore a galleggiante agli 3 mesi.
- Togliete con un getto d'acqua filetti, peluzzi e particelle fibrose che si siano eventualmente depositi nella carcassa.
Ogni 3 mesi togliete il fango dal fondo del vano in cui si trovava la pompa e pulitene ancche le pareti.
Pulite l'interruttore a galleggiante e liberatelo dai depositi.

8.2 Manutenzione

All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.

8.3 Ordinazione dei pezzi di ricambio

In caso di ordinazione dei pezzi di ricambio è necessarioindicare quanto segue

• Tipo di apparecchio
  -Numero di articolo dell'apparecchio
  -Numero di identificazione dell'apparecchio
  -Numero del pezzo di ricambio richiesto Per i prezzi attuali e le informazioni attuali si v www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparecchio si trovina in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi a un negozio specializzato o all'amministrazione comunale!

10. Conservazione

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30^ .
Conservate l'apparecchio elettrico nell'imballaggio originale.

11. Tabella per l'eliminazione delle anomalie

Anomalie Cause Rimedio
Il motore non si avvia - Manca la tezzo- L'interrottore a galleggiante non funziona		Controllate la tensione di retePortate l'interruttore a galleggiante in una posizione più elevata
L'apparecchio non convoglia - Filtrato	in entrata ostruitoTubo di mandata piegato	- Pulite con un getto d'accu a filtrato in entrataEliminate la piega
La pompa non si disinserisce - L'interruttore a galleggiante non può abbassarsi		Installate bene l'apparecchio sul fondo del pozzo
Portata insufficiente - Filtrato in entrata	a ostruitoPrestazioni ridotte a causa di impurità e corpi estranei abrasivi nell'accua	- Pulite il filtrato in entrata- Pulite l'apparecchio e sostituite le parti usurate
La pompa si spegnebero un breve periodo di esercizio	- Il salvamotore spegne l'apparecchio a causa del notevole sporco presente nell'accua- Temperatura dell'accu troppo alta, il salvamotore spegne l'apparecchio	- Staccate la spina e pulite l'apparecchio e il pozzo- Tenete presente la temperatura massima dell'accua di 35°C!

DK/N

Indholdsfortegnelse

1. Indicati di siguranta

Atentie!

In apele statatoare, lacurile de gradina si inot precum si in jurul acestora, folosirea aparatului este permisa numai cu un intrupator de protectie impotriva curentilor vagabonzi cu un current nominal de declanseare de pana la 30 de mA (conform VDE - Asociacia germana a electricienilor, electrothnicilor si informaticianilor - 0100 partea 702 si 738).

Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettrotensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternative di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternatively,[invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio più aveo venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono ansottati gli accessori e i mezzi ausiliarienza elementi elettrici forniti insieme ai vecchi apparecchi.

Gelder kun EU-lande

Smid/DD Smid/DD

La ristampa o l'ulteriori riproduzione,anche parziale, della documentazione o dei documents d'accompagnamento dei prodotti e consentita solo con l'esplcitca autorizzazione da parte della ISC GmbH.

OK

Effortryk ellor andon form for mangfoldiggorelse at skriftigt materiaile, ledagsepapirer indbefatet, som omhandler produkter, er kun tilladt after utdrykkeig tiladelse fra ISC GmbH.

5

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del servizio assistenza molto significato. Per la rivendicazione dei diritti di garanzia vale quello segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'appareccchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'appareccchioiene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono esclude inottre le prestazioni di risarcimento per anni dovuti al trasporto o dati causati alla mancata osservanza delle istruzioni per il'uso (come per es. collegamento a tensione di rete o tipo di corrente non correto), dall'uso impropero o illecito (come per es. sovraccarco dell'apparechio o utilizzo di utensili o accessori non consentiti), alla mancata osservanza delle norme di sicurezza e di manutenzione, della penetrazione di corpi estranei nell'appareccchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impeggo. Ciò vale particolarmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono già effettuali interventi sull'apparecchio.

1. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo ave accerto il difetto. É esclude la rivendicazione di diritti di garanzia dopo la scadenza del relative periodo. La riparazione o la sostituzione dell'apparecchio non comporta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventually installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sul dato.
2. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perché lo scontrino di cassa come provale! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.
