MANUALE UTENTE RGSP 300 RB EINHELL

Pompe pour collecteur de pluie

C Istruzioni per l’uso originali

Pompa per fusti di acqua piovana

lL Original betjeningsvejledning

de sécurité et respectez-les.

 Prima della messa in esercizio leggete e osservate le istruzioni

per lʼuso e le avvertenze di sicurezza.

 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,

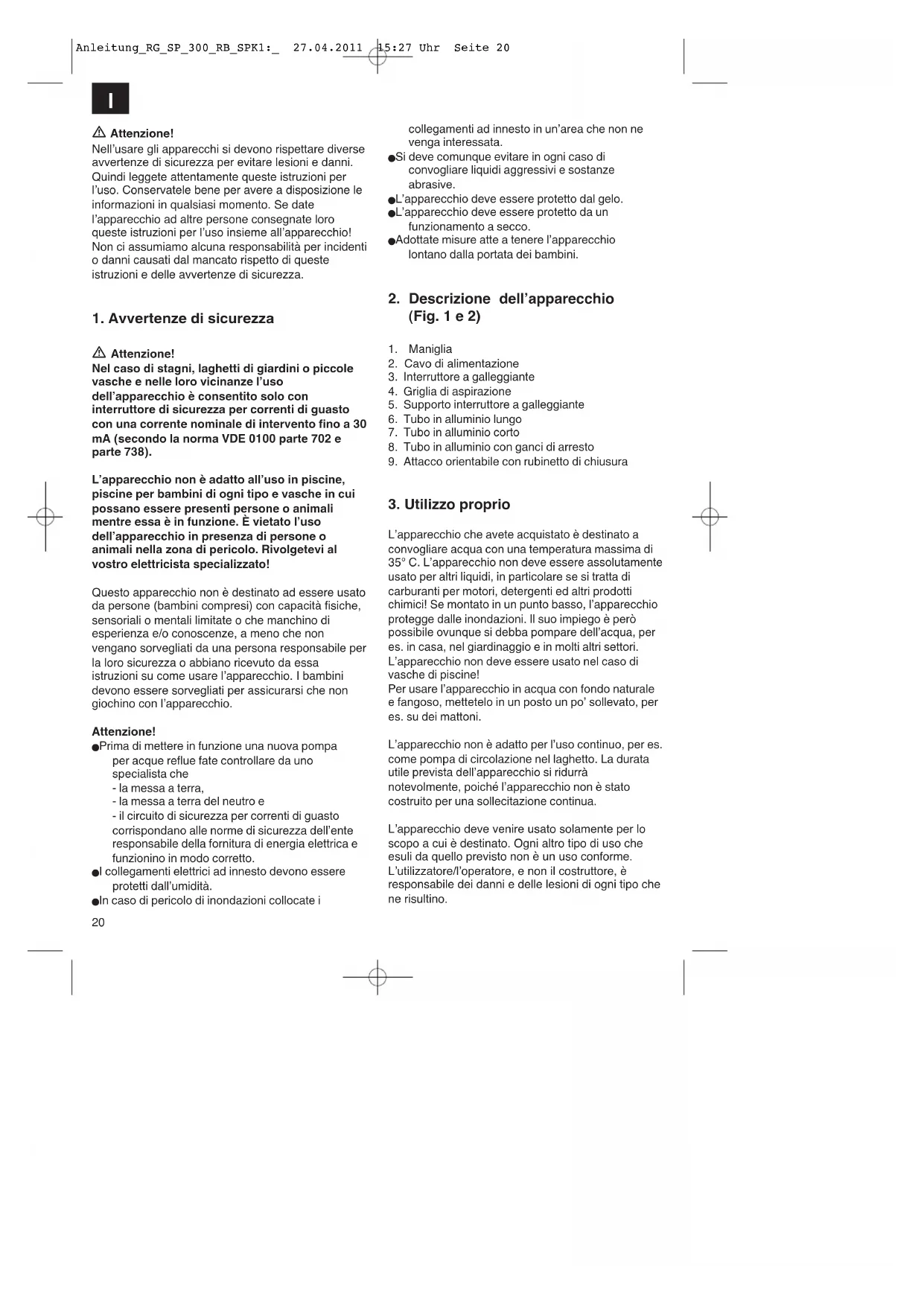

Nellʼusare gli apparecchi si devono rispettare diverse

avvertenze di sicurezza per evitare lesioni e danni.

Quindi leggete attentamente queste istruzioni per

lʼuso. Conservatele bene per avere a disposizione le

informazioni in qualsiasi momento. Se date

lʼapparecchio ad altre persone consegnate loro

queste istruzioni per lʼuso insieme allʼapparecchio!

Non ci assumiamo alcuna responsabilità per incidenti

o danni causati dal mancato rispetto di queste

istruzioni e delle avvertenze di sicurezza.

1. Avvertenze di sicurezza

Nel caso di stagni, laghetti di giardini o piccole

vasche e nelle loro vicinanze l’uso

dell’apparecchio è consentito solo con

interruttore di sicurezza per correnti di guasto

con una corrente nominale di intervento fino a 30

mA (secondo la norma VDE 0100 parte 702 e

L’apparecchio non è adatto all’uso in piscine,

piscine per bambini di ogni tipo e vasche in cui

possano essere presenti persone o animali

mentre essa è in funzione. È vietato l’uso

dell’apparecchio in presenza di persone o

animali nella zona di pericolo. Rivolgetevi al

vostro elettricista specializzato!

Questo apparecchio non è destinato ad essere usato

da persone (bambini compresi) con capacità fisiche,

sensoriali o mentali limitate o che manchino di

esperienza e/o conoscenze, a meno che non

vengano sorvegliati da una persona responsabile per

la loro sicurezza o abbiano ricevuto da essa

istruzioni su come usare lʼapparecchio. I bambini

devono essere sorvegliati per assicurarsi che non

giochino con lʼapparecchio.

 Prima di mettere in funzione una nuova pompa

per acque reflue fate controllare da uno

- la messa a terra del neutro e

- il circuito di sicurezza per correnti di guasto

corrispondano alle norme di sicurezza dell’ente

responsabile della fornitura di energia elettrica e

funzionino in modo corretto.

 I collegamenti elettrici ad innesto devono essere

protetti dall’umidità.

 In caso di pericolo di inondazioni collocate i

collegamenti ad innesto in un’area che non ne

 Si deve comunque evitare in ogni caso di

convogliare liquidi aggressivi e sostanze

 L’apparecchio deve essere protetto dal gelo.

 L’apparecchio deve essere protetto da un

funzionamento a secco.

 Adottate misure atte a tenere l’apparecchio

lontano dalla portata dei bambini.

2. Descrizione dellʼapparecchio

2. Cavo di alimentazione

3. Interruttore a galleggiante

4. Griglia di aspirazione

5. Supporto interruttore a galleggiante

6. Tubo in alluminio lungo

7. Tubo in alluminio corto

8. Tubo in alluminio con ganci di arresto

9. Attacco orientabile con rubinetto di chiusura

L’apparecchio che avete acquistato è destinato a

convogliare acqua con una temperatura massima di

35° C. L’apparecchio non deve essere assolutamente

usato per altri liquidi, in particolare se si tratta di

carburanti per motori, detergenti ed altri prodotti

chimici! Se montato in un punto basso, l’apparecchio

protegge dalle inondazioni. Il suo impiego è però

possibile ovunque si debba pompare dell’acqua, per

es. in casa, nel giardinaggio e in molti altri settori.

L’apparecchio non deve essere usato nel caso di

Per usare l’apparecchio in acqua con fondo naturale

e fangoso, mettetelo in un posto un po’ sollevato, per

L’apparecchio non è adatto per l’uso continuo, per es.

come pompa di circolazione nel laghetto. La durata

utile prevista dell’apparecchio si ridurrà

notevolmente, poiché l’apparecchio non è stato

costruito per una sollecitazione continua.

Lʼapparecchio deve venire usato solamente per lo

scopo a cui è destinato. Ogni altro tipo di uso che

esuli da quello previsto non è un uso conforme.

Lʼutilizzatore/lʼoperatore, e non il costruttore, è

responsabile dei danni e delle lesioni di ogni tipo che

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 20I

Tenete presente che i nostri apparecchi non sono

stati costruiti per lʼimpiego professionale, artigianale

o industriale. Non ci assumiamo alcuna garanzia

quando lʼapparecchio viene usato in imprese

commerciali, artigianali o industriali, o in attività

4. Caratteristiche tecniche

Allacciamento alla rete 230V ~ 50 Hz

Potenza assorbita 300 Watt

Profondità di immersione max. 7 m

Temperatura max. dell’acqua 35°C Attacco del tubo flessibile 26,4 mm (G 3/4) AG Corpi estranei max. Ø 2,5 mm

Altezza del punto di commutazione ON

Altezza del punto di commutazione OFF

5. Prima della messa in esercizio

5.1 Montaggio (da Fig. 3 a 6)

1. Avvitate il tubo in alluminio (Pos. 6) sull’attacco

2. Avvitate insieme i tubi in alluminio (Pos. 6, 7 e 8)

3. Avvitate l’attacco (Pos. 9) con il tubo in alluminio

5.2 Montaggio della pompa nel fusto dell’acqua

La pompa viene agganciata nel fusto dell’acqua

piovana tramite il gancio di fissaggio (Fig. 6, Pos. B).

Durante l’installazione fate attenzione a non montare

mai l’apparecchio appeso al tubo di mandata o al

cavo della corrente. L’apparecchio deve essere

agganciato alla maniglia prevista o deve essere

appoggiata sul fondo del pozzo. Per garantire un

perfetto funzionamento dell’apparecchio, il fondo del

pozzo deve essere sempre libero da fango o da altro

sporco. In caso di un livello d’acqua insufficiente, il

fango nel pozzo può asciugarsi rapidamente e

impedire all’apparecchio di avviarsi. Perciò è

necessario controllare regolarmente l’apparecchio

(eseguite tentativi di avviamento).

Il pozzetto della pompa deve avere dimensioni di

almeno 40 x 40 x 50 cm perché l’interruttore a

galleggiante possa muoversi liberamente.

5.3 Collegamento alla rete

L’apparecchio da voi acquistato è già dotato di una

spina con messa a terra. L’apparecchio è concepito

per essere collegato ad una presa di corrente con

messa a terra da 230 V ~ 50 Hz. Assicuratevi che la

presa di corrente sia sufficientemente protetta

(almeno 6 A) ed in perfetto stato. Inserite la spina

nella presa di corrente. In tal modo l’apparecchio è

pronto all’esercizio.

Al fine di evitare rischi, tale operazione deve essere

eseguita da un elettricista specializzato o da un

servizio di assistenza.

Dopo aver letto attentamente queste istruzioni di

installazione ed uso, potete mettere in esercizio

l’apparecchio tenendo presente i seguenti punti.

 Accertatevi che l’apparecchio sia installato in

 Verificate che il tubo di mandata sia stato

montato in modo corretto.

 Assicuratevi che il collegamento elettrico sia di

 Verificate che la presa elettrica sia in perfetto

 Assicuratevi che umidità e acqua non

raggiungano in nessun caso l’allacciamento alla

 Evitate che l’apparecchio funzioni a secco.

 Per il prelievo dell’acqua aprite il rubinetto di

chiusura (Pos. A) (Fig. 6).

 Per spegnere l’apparecchio staccate la spina

dalla presa di corrente.

Impostazione del punto di commutazione

Il punto di commutazione ON/OFF può essere

determinato in continuo mediante lo spostamento

sulla regolazione di altezza dell’apparecchio. A

questo scopo si deve allentare prima la vite (Fig. 7

punto 5). La differenza di commutazione può essere

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 2122

impostata in modo universale prolungando o

accorciando il cavo del galleggiante.

 Lʼinterruttore a galleggiante deve essere montato

in modo tale che lʼaltezza del punto di attivazione

ON e quella del punto di disattivazione OFF

possano essere raggiunte facilmente e con un

impiego di forza ridotto. Accertatevene

collocando lʼapparecchio in un recipiente pieno

dʼacqua e sollevando e poi abbassando a mano

con cautela lʼinterruttore a galleggiante. Facendo

ciò potete constatare se lʼapparecchio si attiva e

 Assicuratevi anche che la distanza fra la parte

superiore dell’interruttore a galleggiante ed il

supporto del cavo non sia troppo ridotta. In caso

di distanza insufficiente non viene garantito il

perfetto funzionamento.

 Nel regolare l’interruttore a galleggiante fate

attenzione che quest’ultimo non venga a contatto

del fondo prima della disattivazione

dell’apparecchio. Attenzione! Pericolo di

funzionamento a secco.

L’interruttore a galleggiante deve essere montato

come nella Fig. 8. In questo modo l’apparecchio

rimane in esercizio. In questa modalità operativa

l’apparecchio può essere utilizzato solo sotto

sorveglianza per evitare il funzionamento a secco.

L’apparecchio deve essere disinserito (staccando la

spina dalla presa di corrente) non appena non esce

più acqua dal tubo di mandata.

7. Sostituzione del cavo di

Se il cavo di alimentazione di questo apparecchio

viene danneggiato deve essere sostituito dal

produttore, dal suo servizio di assistenza clienti o da

una persona al pari qualificata al fine di evitare

8. Pulizia, manutenzione e ordinazione

dei pezzi di ricambio

 Prima di ogni lavoro di manutenzione staccate la

spina dalla presa di corrente.

 In caso di impiego mobile, l’apparecchio deve

ogni volta essere lavato con acqua pulita dopo

 In caso di un utilizzo fisso si consiglia di

controllare il funzionamento dell’interruttore a

galleggiante ogni 3 mesi.

 Togliete con un getto d’acqua filetti, peluzzi e

particelle fibrose che si siano eventualmente

depositati nella carcassa.

 Ogni 3 mesi togliete il fango dal fondo del vano in

cui si trova la pompa e pulitene anche le pareti.

 Pulite l’interruttore a galleggiante e liberatelo dai

8.1 Pulizia del filtro (Fig. 9 e 11)

Per proteggere l’apparecchio e la girante della pompa

da sporco grossolano, nella griglia inferiore si trova

un filtro addizionale. Per la pulizia del filtro procedete

1. Spingete leggermente la linguetta laterale (A)

nella direzione della freccia finché la griglia (4)

non si lasci staccare dall’apparecchio.

2. Estraete il filtro (B) e lavatelo sotto acqua

3. Rimettete poi il filtro nella griglia e reinserite

quest’ultima sull’apparecchio.

Allʼinterno dellʼapparecchio non si trovano altre parti

sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue:

 modello dellʼapparecchio

 numero dellʼarticolo dellʼapparecchio

 numero dʼident. dellʼapparecchio

 numero del pezzo di ricambio del ricambio

Per i prezzi e le informazioni attuali si veda

9. Smaltimento e riciclaggio

Lʼapparecchio si trova in una confezione per evitare i

danni dovuti al trasporto. Questo imballaggio

rappresenta una materia prima e può perciò essere

utilizzato di nuovo o riciclato.

Lʼapparecchio e i suoi accessori sono fatti di

materiali diversi, per es. metallo e plastica.

Consegnate i pezzi difettosi allo smaltimento di rifiuti

speciali. Per informazioni rivolgetevi ad un negozio

specializzato o allʼamministrazione comunale!

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 2223

I Anomalie Cause Rimedio

Il motore non si avvia - Manca la tensione di rete

- L'interruttore a galleggiante non

- Controllate la tensione di rete

- Portate l'interruttore a

galleggiante in una posizione più

L'apparecchio non convoglia - Filtro in entrata ostruito

- Tubo di mandata piegato

- Pulite con un getto d'acqua il filtro

- Eliminate la piega

La pompa non si disinserisce - L'interruttore a galleggiante non

- Installate bene l'apparecchio sul

Portata insufficiente - Filtro in entrata ostruito

- Prestazioni ridotte a causa di

impurità e corpi estranei abrasivi

- Pulite il filtro in entrata

- Pulite l'apparecchio e sostituite le

La pompa si spegne dopo un

breve periodo di esercizio

- Il salvamotore spegne

l'apparecchio a causa del

notevole sporco presente

- Temperatura dell'acqua troppo

alta, il salvamotore spegne

– Staccate la spina e pulite

l'apparecchio e il pozzo

– Tenete presente la temperatura

massima dell'acqua di 35°C!

10. Tabella per l’eliminazione delle anomalie

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 2324

- Očistiti ulazno sito

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 3334

C Solo per paesi membri dell'UE Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e

l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti

Alternativa di riciclaggio alla richiesta di restituzione

Il proprietario dellʼapparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in

modo che lo smaltimento venga eseguito correttamente in caso ceda lʼapparecchio. Lʼapparecchio

vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento

secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi

ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

 Gælder kun EU-lande

La ristampa o lʼulteriore riproduzione, anche parziale, della

documentazione o dei documenti dʼaccompagnamento dei prodotti è

consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH.

 Con riserva di apportare modifiche tecniche

C CERTIFICATO DI GARANZIA Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare

correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo

indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del

servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di

produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete

presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o

industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese

commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le

prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle

istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per

l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o

illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla

mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei

nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno

(come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego.

Ciò vale particolarmente per

batterie, per esse concediamo tuttavia 12 mesi di garanzia

Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono

essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato

il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La

riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con

questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo

periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo

sotto indicato. Allegate lo scontrino di cassa in originale o un’altra prova d’acquisto che riporti la data.

Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più

dettagliato possibile. Se il difetto dell’apparecchio rientra nella nostra prestazione di garanzia, ricevete

l’apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull’apparecchio che non rientrano o non rientrano più

nella garanzia. A tale scopo inviate l’apparecchio all’indirizzo del servizio assistenza.

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 4041
