BRUGSANVISNING RGSP 300 RB EINHELL

lL Original betjeningsvejledning

per lʼuso e le avvertenze di sicurezza.

 Betjeningsvejledningen og sikkerhedsanvisningerne skal læses,

inden maskinen tages i brug. Alle anvisninger skal følges.

Bf Prije puštanja u rad pročitajte i pridržavajte se ovih uputa za uporabu

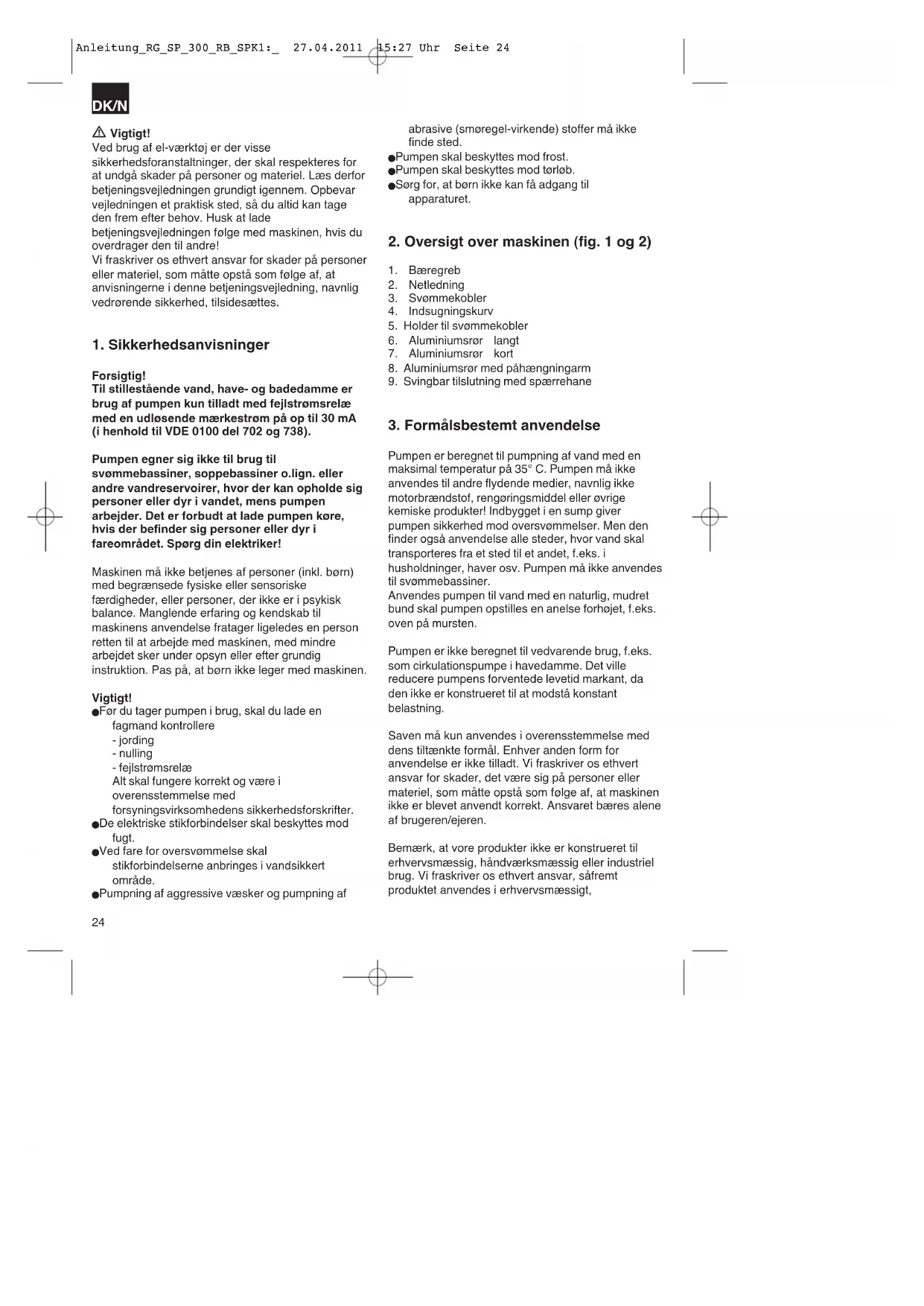

Ved brug af el-værktøj er der visse

sikkerhedsforanstaltninger, der skal respekteres for

at undgå skader på personer og materiel. Læs derfor

betjeningsvejledningen grundigt igennem. Opbevar

vejledningen et praktisk sted, så du altid kan tage

den frem efter behov. Husk at lade

betjeningsvejledningen følge med maskinen, hvis du

overdrager den til andre!

Vi fraskriver os ethvert ansvar for skader på personer

eller materiel, som måtte opstå som følge af, at

anvisningerne i denne betjeningsvejledning, navnlig

vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Til stillestående vand, have- og badedamme er

brug af pumpen kun tilladt med fejlstrømsrelæ

med en udløsende mærkestrøm på op til 30 mA

(i henhold til VDE 0100 del 702 og 738).

Pumpen egner sig ikke til brug til

svømmebassiner, soppebassiner o.lign. eller

andre vandreservoirer, hvor der kan opholde sig

personer eller dyr i vandet, mens pumpen

arbejder. Det er forbudt at lade pumpen køre,

hvis der befinder sig personer eller dyr i

fareområdet. Spørg din elektriker!

Maskinen må ikke betjenes af personer (inkl. børn)

med begrænsede fysiske eller sensoriske

færdigheder, eller personer, der ikke er i psykisk

balance. Manglende erfaring og kendskab til

maskinens anvendelse fratager ligeledes en person

retten til at arbejde med maskinen, med mindre

arbejdet sker under opsyn eller efter grundig

instruktion. Pas på, at børn ikke leger med maskinen.

Alt skal fungere korrekt og være i

overensstemmelse med

forsyningsvirksomhedens sikkerhedsforskrifter.

 Pumpning af aggressive væsker og pumpning af

abrasive (smøregel-virkende) stoffer må ikke

 Pumpen skal beskyttes mod frost.

 Pumpen skal beskyttes mod tørløb.

 Sørg for, at børn ikke kan få adgang til

2. Oversigt over maskinen (fig. 1 og 2)

6. Aluminiumsrør langt

7. Aluminiumsrør kort

8. Aluminiumsrør med påhængningarm

9. Svingbar tilslutning med spærrehane

3. Formålsbestemt anvendelse

Pumpen er beregnet til pumpning af vand med en

maksimal temperatur på 35° C. Pumpen må ikke

anvendes til andre flydende medier, navnlig ikke

motorbrændstof, rengøringsmiddel eller øvrige

kemiske produkter! Indbygget i en sump giver

pumpen sikkerhed mod oversvømmelser. Men den

finder også anvendelse alle steder, hvor vand skal

transporteres fra et sted til et andet, f.eks. i

husholdninger, haver osv. Pumpen må ikke anvendes

Anvendes pumpen til vand med en naturlig, mudret

bund skal pumpen opstilles en anelse forhøjet, f.eks.

Pumpen er ikke beregnet til vedvarende brug, f.eks.

som cirkulationspumpe i havedamme. Det ville

reducere pumpens forventede levetid markant, da

den ikke er konstrueret til at modstå konstant

Saven må kun anvendes i overensstemmelse med

dens tiltænkte formål. Enhver anden form for

anvendelse er ikke tilladt. Vi fraskriver os ethvert

ansvar for skader, det være sig på personer eller

materiel, som måtte opstå som følge af, at maskinen

ikke er blevet anvendt korrekt. Ansvaret bæres alene

Bemærk, at vore produkter ikke er konstrueret til

erhvervsmæssig, håndværksmæssig eller industriel

brug. Vi fraskriver os ethvert ansvar, såfremt

produktet anvendes i erhvervsmæssigt,

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 2425

håndværksmæssigt, industrielt eller lignende

med 16 mm regntønderør 1.750 l/h

Pumpehøjde maks. 11 m

Nedsænkningsdybde maks. 7 m

Vandtemperatur maks. 35°C Slangetilslutning 26,4 mm (G 3/4) AG Fremmedlegemer maks.: Ø 2,5 mm

aluminiumsrøret (pos. 8) (fig. 6).

5.2 Placering af pumpen i regntønden

Pumpen sættes ned i regntønden ved hjælp af

påhængningsarmen (fig. 6, pos. B).

Pumpen må ikke installeres frithængende på

trykledningen eller strømkablet. Pumpen skal hænges

op på bæregrebet eller ligge på bunden af sumpen.

For at sikre, at pumpen fungerer fejlfrit, skal bunden

af sumpen holdes fri for slam og andre urenheder.

Hvis vandspejlet bliver for lavt, kan slam, som

befinder sig i pumpesumpen, hurtigt tørre ind og

hindre pumpen i at starte. Pumpen skal derfor

regelmæssigt efterses (foretag starttests).

Pumpesumpen skal som et minimum have målene 40

x 40 x 50 cm, så svømmekobleren kan bevæge sig

Pumpen er allerede forsynet med et

beskyttelseskontakt-stik ved leveringen. Pumpen er

konstrueret for tilslutning til en forskriftsmæssigt

isoleret jordkontakt med 230 V ~ 50 Hz. Forvis dig

om, at stikdåsen er tilstrækkeligt sikret (min. 6 A) og i

øvrigt er i orden. Sæt netstikket i stikdåsen. Pumpen

er nu klar til drift.

Dette arbejde skal af sikkerhedsgrunde udføres af en

fagmand inden for elektroteknik eller af kundeservice.

Når du har læst installations- og

betjeningsvejledningen, kan du tage pumpen i brug,

idet du er opmærksom på nedenstående anvisninger.

 Kontroller, at pumpen er opstillet sikkert.

 Kontroller, at trykledningen er placeret korrekt.

 Kontroller, at den elektriske tilslutning udgør 230

 Kontroller, at den elektriske stikdåse er i ordentlig

 Sørg for, at der ikke kan komme fugt eller vand til

 Undgå, at pumpen løber tør.

 Luk op for spærrehanen (fig. 6, pos. A), så

vandindtagningen kan begynde.

 Pumpen slukkes ved at trække stikket ud af

Indstilling af Til/Fra-koblingspunkt:

flytte på højdejusteringen på pumpen. Skruen (fig. 7

punkt 5) skal løsnes først. Koblingsdifferencen kan

indstilles universelt ved at forlænge eller forkorte

 Svømmekobleren skal være anbragt således, at

koblingspunkthøjden: TIL og

koblingspunkthøjden: FRA kan nås nemt og uden

kraftanstrengelse. Afprøv dette, idet du stiller

pumpen i et kar fyldt med vand og forsigtigt løfter

op i svømmekobleren med hånden, og herefter

sænker den ned igen. Så kan du se, om pumpen

tænder og slukker, som den skal.

 Afstanden mellem hovedet på svømmekobleren

og kabelholderen må ikke være for kort. Er

afstanden for kort, er en fejlfri funktionsevne ikke

 Når du indstiller svømmekobleren, skal du passe

på, at svømmekobleren ikke berører jorden, før

pumpen slukker. Vigtigt! Fare for tørløb.

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 2526

Svømmekobleren skal monteres som vist på fig. 8. Så

kører pumpen konstant. I denne driftsart må pumpen

kun benyttes under opsyn, så der ikke sker tørløb.

Pumpen skal kobles fra (træk stikket ud af stikdåsen),

når der ikke længere trænger vand ud af

7. Udskiftning af nettilslutningsledning

Hvis produktets nettilslutningsledning beskadiges,

skal den skiftes ud af producenten eller dennes

kundeservice eller af person med lignende

kvalifikationer for at undgå fare for personskade.

 Træk stikket ud af stikkontakten inden

 Ved mobil anvendelse skal pumpen rengøres

med klart vand hver gang efter brug.

 Ved stationær installation anbefales det at

afprøve svømmekoblerens funktion hver 3.

 Hver 3. måned skal bunden af sumpen befries for

slam, ligesom også væggene skal rengøres.

 Aflejringer på svømmekobleren fjernes med klart

8.1 Rensning af filtret (fig. 9 og 11)

genstridigt snavs findes et ekstra filter i den nederste

1. Tryk forbindelsesstykket i siden (A) forsigtigt i

3. Sæt herefter filtret tilbage i indsugningskurven, og

sæt denne på pumpen igen.

Der findes ikke yderligere dele, som skal

vedligeholdes inde i maskinen.

8.3 Reservedelsbestilling:

 Savens identifikationsnummer.

 Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger finder du på

internetadressen www.isc-gmbh.info

9. Bortskaffelse og genanvendelse

Emballagen består af råmaterialer og kan således

genanvendes eller indleveres på genbrugsstation.

Maskinen og dens tilbehør består af forskellige

materialer, f.eks. metal og plast. Defekte

komponenter skal kasseres ifølge miljøforskrifterne

og må ikke smides ud som almindeligt

husholdningsaffald. Hvis du er i tvivl: Spørg din

forhandler, eller forhør dig hos din kommune!

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 2627

DK/N Driftsforstyrrelser Årsager Afhjælpning

Pumpen starter ikke - Netspænding mangler

- Svømmekobleren kobler ikke

- Kontroller netspændingen

- Bring svømmekobleren i en

Pumpen pumper ikke - Indtagssien er tilstoppet

- Trykslangen er bøjet om

- Sprøjt på indtagssien med en

Pumpen slukker ikke - Svømmekobleren kan ikke

- Stil pumpen rigtigt på bunden af

Utilstrækkelig ydelse - Indtagssien er tilstoppet

- Ydelsen er nedsat, p.g.a. kraftigt

tilsmudsede og gelagtige

- Rengør pumpen, og udskift

Pumpen kobler fra efter kort tid - Motorværn slår pumpen fra

- Vandtemperatur for høj,

- Træk stikket du af stikkontakten,

og rengør pumpen og sumpen.

- Husk, at vandtemperaturen ikke

10. Fejlsøgningsskema

Smid ikke el-værktøj ud som almindeligt husholdningsaffald.

I henhold til EF-direktiv 2002/96 om elektroaffald og dets omsættelse til national lovgivning skal brugt

el-værktøj indsamles adskilt og indleveres på genbrugsstation.

Recycling-alternativ til tilbagesendelse af brugt vare:

Ejeren af det elektroniske apparat er forpligtet til – som et alternativ i stedet for tilbagesendelse – at

medvirke til, at relevante dele af apparatet genanvendes ifølge miljøforskrifterne i tilfælde af overdra

gelse af ejerskab til tredjeperson. Det brugte apparat kan også overdrages til et deponeringssted, som vil

varetage bortskaffelsen af apparatets dele i overensstemmelse med nationale bestemmelser vedrørende

skrotning og genbrug. Ikke omfattet heraf er tilbehørsdele og hjælpemidler, som ikke indeholder

elektroniske komponenter.

Eftertryk eller anden form for mangfoldiggørelse af skriftligt materiale,

ledsagepapirer indbefattet, som omhandler produkter, er kun tilladt

efter udtrykkelig tilladelse fra ISC GmbH.

 Der tages forbehold för tekniske ændringer

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl,

beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angivet på dette

garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer. For indfrielse af

garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser fastsat

ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktionsfejl, og

begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore produkter ikke

er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaftale kan derfor ikke

anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværksmæssigt, industrielt eller

lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser for transportskader, skader som

følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation,

tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype), misbrug eller

usagkyndig anvendelse (f.eks. overbelastning eller brug af værktøj eller tilbehør, som ikke er godkendt),

tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter, indtrængen af fremmedlegemer i apparatet

(f.eks. sand, sten eller støv), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes)

samt skader, der hidrører fra almindelig slitage.

Dette gælder især batterier, som vi dog alligevel yder 12

Garantien mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to uger,

efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb.

Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden, heller ikke for

eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages på stedet.

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenstående

adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvitteringen

skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din reklamation. Er

defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfattet af

garantien. Du skal blot indsende produktet til vores serviceadresse.

Anleitung_RG_SP_300_RB_SPK1:_ 27.04.2011 15:27 Uhr Seite 4142
