BRUGSANVISNING BTSS 405 E EINHELL

DK/ Original betjeningsvejledning

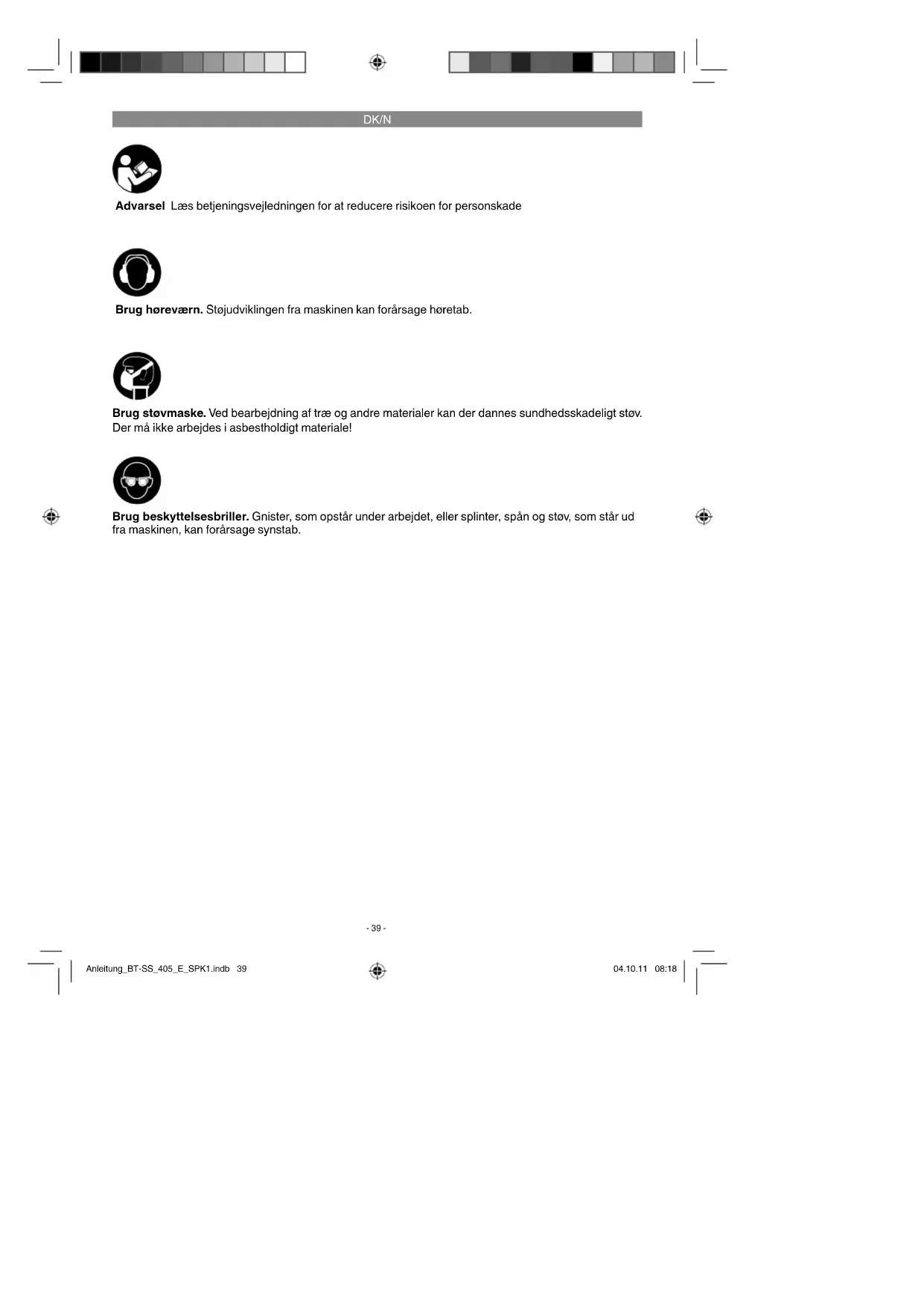

Advarsel Læs betjeningsvejledningen for at reducere risikoen for personskade

Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab.

Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud

fra maskinen, kan forårsage synstab.

Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundhedsskadeligt støv.

Der må ikke arbejdes i asbestholdigt materiale!

Anleitung_BT-SS_405_E_SPK1.indb 39Anleitung_BT-SS_405_E_SPK1.indb 39 04.10.11 08:1804.10.11 08:18DK/N

Ved brug af el-værktøj er der visse sikkerhedsfo-

ranstaltninger, der skal respekteres for at undgå

skader på personer og materiel. Læs derfor bet-

jeningsvejledningen / sikkerhedsanvisningerne

grundigt igennem. Opbevar betjeningsvejlednin-

gen et praktisk sted, så du altid kan tage den frem

efter behov. Husk at lade betjeningsvejledningen

/ sikkerhedsanvisningerne følge med værktøjet,

hvis du overdrager det til andre. Vi fraskriver

os ethvert ansvar for skader på personer eller

materiel, som måtte opstå som følge af, at anvis-

ningerne i denne betjeningsvejledning, navnlig

vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det

Læs alle sikkerhedsanvisninger og øvrige anvis-

ninger. Følges anvisningerne, navnlig sikkerhe-

dsanvisningerne, ikke nøje som beskrevet, kan

elektrisk stød, brand og/eller svære kvæstelser

være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

4 Afskærmning venstre

16 Udblæsningsanordning

Åbn pakken, og tag forsigtigt maskinen ud af

Kontroller, at der ikke mangler noget.

rantiperiodens udløb.

Maskinen og emballagematerialet er ikke

legetøj! Børn må ikke lege med plastikposer,

folier og smådele! Fare for indtagelse og

Udblæsningsanordning

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Dekupørsaven er beregnet til savning af kantede

træstykker eller trælignende arbejdsemner. Sav-

ning af runde materialer kræver brug af egnede

Saven må kun anvendes i overensstemmelse

med dens tiltænkte formål. Enhver anden form

for anvendelse er ikke tilladt. Vi fraskriver os eth-

vert ansvar for skader, det være sig på personer

eller materiel, som måtte opstå som følge af, at

maskinen ikke er blevet anvendt korrekt. Ansvaret

bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til

erhvervsmæssig, håndværksmæssig eller indus-

triel brug. Vi fraskriver os ethvert ansvar, såfremt

produktet anvendes i erhvervsmæssigt, hånd-

værksmæssigt, industrielt eller lignende øjemed.

Brug kun savklinger, som er beregnet til maski-

nen. Kapskiver, uanset type, må ikke anvendes.

Med til korrekt brug af maskinen hører også, at

alle sikkerheds-, monterings- og driftsanvisninger

i betjeningsvejledningen overholdes.

Personer, som betjener og vedligeholder maski-

nen, skal have et godt kendskab til maskinen og

dens funktioner og være instrueret i de risici, der

Anleitung_BT-SS_405_E_SPK1.indb 40Anleitung_BT-SS_405_E_SPK1.indb 40 04.10.11 08:1804.10.11 08:18DK/N

Der henvises desuden til gældende bestemmel-

ser vedrørende forebyggelse af ulykker – disse

skal overholdes nøje.

Det samme gælder øvrige almindelige arbejds-

medicinske og sikkerhedstekniske bestemmelser.

Foretages der ændringer på maskinen, mister

garantien sin gyldighed.

Trods korrekt anvendelse er der stadig nogle

risikofaktorer, man skal være opmærksom på.

Følgende punkter skal nævnes, afhængig af mas-

kinens konstruktion og opbygning:

Sundhedsskadelig emission af træstøv ved

arbejde i lukkede rum.

Ulykkesfare ved håndberøring i værktøjets

skæreområde, hvor afskærmning ikke forefin-

Fare for kvæstelse ved skift af værktøj

Arbejdsemnet vælter på grund af for lille

Berøring af skæreværktøj.

Netspænding: 230 V ~ 50Hz

Slagbevægelse: 21 mm

Bordkipning: 0° - 45° mod venstre

Klingelængde: 127 mm

Snithøjde maks. ved 90°: 57 mm

Snithøjde maks. ved 45°: 27 mm

der, at motoren – med den nominelle eff ekt 80

watt - ikke må udsættes for vedvarende belast-

ning i længere tid, end der står anført på data-

pladen (20 min.) Ellers vil den blive overophedet.

Under driftspausen afkøles motoren til udgangs-

Driftsmodus S6 30%: Kontinuerlig drift med

intermitterende belastning (cyklusvarighed 10

min). For at undgå overophedning af motoren må

den køre med den angivne mærkeeff ekt i 30% af

cyklussens varighed og skal herefter køre videre

uden belastning i 70% af cyklussens varighed.

Støj- og vibrationstal er beregnet i henhold til

: 80,2 dB 65,1 dB Lydeff ektniveau L WA

: 88,4 dB 74,8 dB Brug høreværn.

Støjudviklingen fra maskinen kan forårsage hø-

Støjudvikling og vibration skal begrænses til

Vedligehold og rengør maskinen med jævne

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter-

Tilbageværende risici

Også selv om du betjener el-værktøjet fors-

kriftsmæssigt, er der stadigvæk nogle risiko-

faktorer at tage højde for. Følgende farer kan

opstå, alt efter el-værktøjets type og konst-

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

kærmninger og sikkerhedsanordninger være

korrekt påmonterede.

Savklingen skal kunne køre frit.

Når du arbejder med træ, som tidligere har

været bearbejdet, skal du passe på fremme-

de genstande som f.eks. søm eller skruer osv.

Inden du trykker på tænd- / slukkontakten,

skal du sikre dig, at savklingen er monteret

rigtigt og bevægelige dele går let og friktions-

Inden du slutter maskinen til strømforsyn-

ingsnettet, skal du kontrollere, at dataene på

mærkepladen stemmer overens med

5.2 Montering af sav på arbejdsbænk (Fig. 2)

1. En arbejdsbænk af massivt træ er velegnet;

bedst som et svagt skelet af hård træfi ber-

plade, som gør det muligt tydeligt registrere

vibration og støjbelastning.

2. Værktøj og smådele, som er nødvendige til

montering af saven på en arbejdsbænk, føl-

ger ikke med. Her følger nogle minimumsan-

givelser vedrørende brug af udstyr:

Underlægsskiver Ø 8 mm 4

Sekskantmøtrikker M8 8

3. Støjreducerende skumgummiunderlag følger

heller ikke med saven. Vi anbefaler dog kraft-

igt brug af et sådant underlag for at begrænse

Spænd ikke skruerne for kraftigt til. Giv plads til

frigang, således at skumgummiunderlaget kan

Montering af saven på en arbejdsbænk, se fi gur

(2), oversigt over komponenterne på billedet:

Vigtigt! Husk altid at trække stikket ud af stikkon-

takten, inden arbejde med vedligeholdelse og

omstilling påbegyndes.

5.3.1 Montering af klingeværn og spånudsug

fikseres i forskellige højder.

Monter udblæsningsanordningen (16) som

5.3.2 Skift af savklinge (fi g. 1/3/7)

Drej spændeskruen (14) mod venstre for at

løsne savklingen (15).

Skru venstre afskærmning (4) ud.

Tag først savklingen ud af den øverste

øverste svingarm ned.

Tag savklingen ud af den nederste

savklingeholder (8).

Træk savklingen op og ud gennem

Sæt en ny savklinge i i omvendt rækkefølge.

Vigtigt: Savklingen skal sættes i således, at

tænderne peger i retning mod savbordet.

Savklingen kan sættes i spalte (a) eller (b);

Spalte a: Til snit langs med radialarmen

Spalte b: Til snit på tværs af radialarmen.

Spænd savklingen til ved at dreje spændeskruen

(14) mod venstre (i urets retning).

Lad savbordet (7) hælde mod venstre, indtil

markøren (17) peger ind mod det ønskede

vinkelmål på grad-skalaen (6).

Vigtigt: Skal der udføres præcisionsarbejde,

bør der først foretages prøvesnit, hvorefter

gradindstillingen evt. efterjusteres.

Maskinen saver ikke træ af sig selv. Brugeren

skal selv føre træet ind i savklingen.

Tænderne saver kun i træet under den

nedadgående bevægelse.

Træet skal føres langsomt ind i savklingen, da

tænderne på savklingen er meget små.

Alle personer skal igennem en vis indlærings-

tid, inden de kan begynde at arbejde på el.

med saven. I denne indlæringstid vil man

højst sandsynligt opleve, at klinger brækker

Især ved savning af tykkere træstykker skal

man passe på, at savklingen ikke bøjes eller

vrides om. Undgå dette, vil savklingen kunne

Tryk på den grønne knap for at tænde saven

Tryk på den røde knap for at slukke.

Vigtigt: Maskinen er udstyret med en sikker-

hedsafbryder, så maskinen ikke genstarter

efter spændingsfald.

6.3 Regulator for slagantal (3)

Med regulator for slagantal kan slagantallet

indstilles efter materialets beskaff enhed.

6.4 Udførelse af indvendigt snit

1. En særlig egenskab ved denne dekupørsav

er muligheden for at udføre snit indvendigt i

en plade uden at beskadige pladens yderside

Advarsel: Undgå kvæstelse som følge af util-

sigtet start: Inden savklingen tages ud eller

skiftes, skal knappen stilles på position “0”

og stikket trækkes ud af stikdåsen.

2. Udførelse af indvendigt snit i en plade: Tag

savklingen ud, som beskrevet i afsnit 5.3.2.

3. Bor et hul i pladen.

4. Læg pladen med hullet hen over

tilgangsåbningen på savbordet.

5. Monter savklingen gennem hullet i pladen, og

indstil klingespændingen.

6. Tag savklingen ud af klingeholderne, når

arbejdet er færdigt (som beskrevet i afsnit

5.3.2), og fjern pladen fra bordet.

6.5 Adapter til løvsavklinger (fi g. 8/9)

Tag først bordindlægget (18) af.

Træk stikket ud af stikkontakten inden vedligehol-

Hold så vidt muligt beskyttelsesanordninger,

luftsprækker og motorhuset fri for støv og

snavs. Gnid maskinen ren med en ren klud,

eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang

Rengør af og til maskinen med en fugtig klud

og lidt blød sæbe. Undgå brug af rengørings-

eller opløsningsmiddel, da det vil kunne

ødelægge maskinens kunststofdele. Pas på,

at der ikke kan trænge vand ind i maskinens

Smør alle lejer med jævne mellemrum med en

maskinsmørelse af god kvalitet, dog senest efter

ca. 25-30 driftstimer.

Ved for megen gnistdannelse skal kontaktkullet

efterses af en fagmand. Vigtigt! Udskiftning af

kontaktkul skal foretages af en fagmand.

Der fi ndes ikke yderligere dele, som skal

vedligeholdes inde i maskinen.

Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger fi nder du på

internetadressen www.isc-gmbh.info

således genanvendes eller indleveres på gen-

brugsstation. Maskinen og dens tilbehør består

af forskellige materialer, f.eks. metal og plast. De-

fekte komponenter skal kasseres ifølge miljøfors-

krifterne og må ikke smides ud som almindeligt

husholdningsaff ald. Hvis du er i tvivl: Spørg din

forhandler, eller forhør dig hos din kommune!

Maskinen og dens tilbehør skal opbevares på et

mørkt, tørt og frostfrit sted uden for børns ræk-

kevidde. Den optimale lagertemperatur ligger

mellem 5 og 30˚C. Opbevar el-værktøjet i den

Smid ikke el-værktøj ud som almindeligt husholdningsaff ald!

I medfør af Rådets direktiv 2002/96/EF om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse

i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende

formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas-

kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation

– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med

maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er

kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Anleitung_BT-SS_405_E_SPK1.indb 45Anleitung_BT-SS_405_E_SPK1.indb 45 04.10.11 08:1804.10.11 08:18DK/N

Vore produkter er underlagt streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise

fejl, beklager vi naturligvis dette og beder dig kontakte vores kundeservice på adressen, som står angi-

vet på dette garantibevis. Du kan naturligvis også ringe til os på det nedenfor angivne servicenummer.

For indfrielse af garantikrav gælder følgende:

1. Nærværende garanti fastsætter betingelserne for udvidede garantiydelser. Garantibestemmelser

fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen omfatter udelukkende mangler, som kan føres tilbage til materiale- eller produktions-

fejl, og begrænser sig til afhjælpning af disse resp. levering af erstatningsprodukt. Bemærk, at vore

produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Garantiaf-

tale kan derfor ikke anses for indgået, såfremt produktet anvendes i erhvervsmæssigt, håndværks-

mæssigt, industrielt eller lignende øjemed. Endvidere dækker garantien ikke erstatningsydelser

for transportskader, skader som følge af tilsidesættelse af montagevejledningens anvisninger eller

som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert

netspænding eller strømtype), misbrug eller usagkyndig anvendelse (f.eks. overbelastning eller brug

af værktøj eller tilbehør, som ikke er godkendt), tilsidesættelse af vedligeholdelses- og sikkerheds-

forskrifter, indtrængen af fremmedlegemer i apparatet (f.eks. sand, sten eller støv), brug af vold eller

eksterne påvirkninger udefra (f.eks. fordi produktet tabes) samt skader, der hidrører fra almindelig

slitage. Dette gælder især batterier, som vi dog alligevel yder 12 måneders garanti på. Garantien

mister sin gyldighed, hvis der allerede er blevet foretaget indgreb i apparatet.

3. Garantiperioden udgør 2 år at regne fra købsdatoen. Garantikrav skal gøres gældende inden for to

uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperi-

odens udløb. Reparation eller udskiftning af apparatet medfører ikke forlængelse af garantiperioden,

heller ikke for eventuelt indbyggede reservedele. Dette gælder også servicearbejder, der foretages

4. For at kunne gøre garantikrav gældende skal du sende det defekte produkt portofrit til nedenståen-

de adresse. Original købskvittering eller lignende dateret dokumentation skal vedsendes. Købskvit-

teringen skal gemmes som dokumentation! Beskriv venligst så nøjagtigt som muligt grunden til din

reklamation. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret,

eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-

tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Anleitung_BT-SS_405_E_SPK1.indb 46Anleitung_BT-SS_405_E_SPK1.indb 46 04.10.11 08:1804.10.11 08:18S

1. Säkerhetsanvisningar
