BEDIENUNGSANLEITUNG BTSS 405 E EINHELL

Art.-Nr.: 43.090.18 I.-Nr.: 11031

D Originalbetriebsanleitung

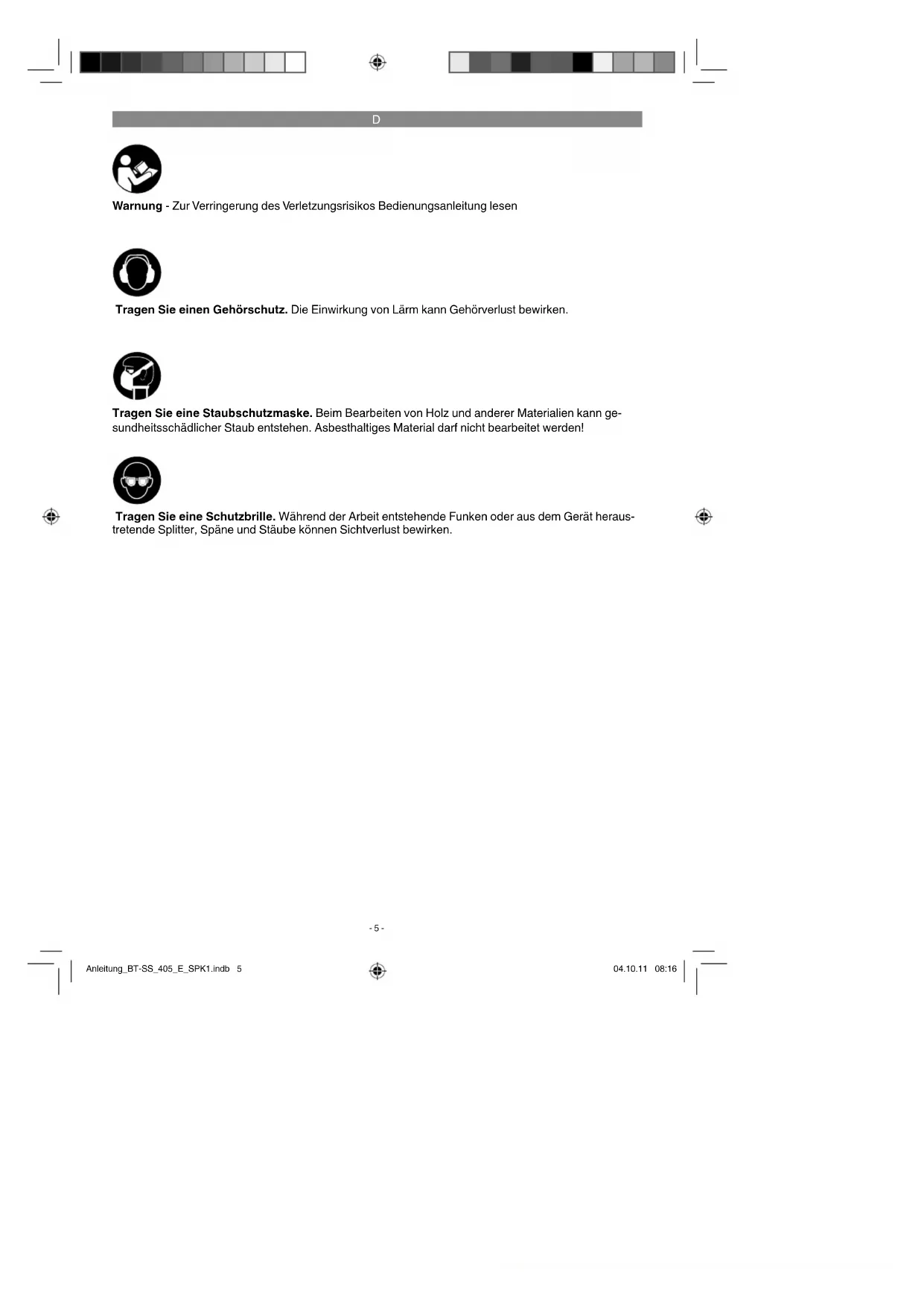

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-

tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann ge-

sundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Anleitung_BT-SS_405_E_SPK1.indb 5Anleitung_BT-SS_405_E_SPK1.indb 5 04.10.11 08:1604.10.11 08:16D

Beim Benutzen von Geräten müssen einige Si-

cherheitsvorkehrungen eingehalten werden, um

Verletzungen und Schäden zu verhindern. Lesen

Sie diese Bedienungsanleitung / Sicherheitshin-

weise deshalb sorgfältig durch. Bewahren Sie die-

se gut auf, damit Ihnen die Informationen jederzeit

zur Verfügung stehen. Falls Sie das Gerät an an-

dere Personen übergeben sollten, händigen Sie

diese Bedienungsanleitung / Sicherheitshinweise

bitte mit aus. Wir übernehmen keine Haftung für

Unfälle oder Schäden, die durch Nichtbeachten

dieser Anleitung und den Sicherheitshinweisen

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden

Sie im beiliegenden Heftchen!

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für

2. Gerätebeschreibung und

2.1 Gerätebeschreibung (Bild 1,3)

8 Sägeblatthalterung unten

13 Sägeblatthalter oben

16 Abblasvorrichtung

Öffnen Sie die Verpackung und nehmen Sie

das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so-

wie Verpackungs-/ und Transportsicherungen

Überprüfen Sie, ob der Lieferumfang vollstän-

Kontrollieren Sie das Gerät und die Zubehör-

teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich-

keit bis zum Ablauf der Garantiezeit auf.

Gerät und Verpackungsmaterial sind kein

Kinderspielzeug! Kinder dürfen nicht mit

Kunststoff beuteln, Folien und Kleinteilen

spielen! Es besteht Verschluckungs- und Er-

Originalbetriebsanleitung

3. Bestimmungsgemäße

Die Dekupiersäge dient zum Schneiden von kan-

tigen Hölzern oder holzähnlichen Werkstücken.

Rundmaterialien dürfen nur mit geeigneten Halte-

vorrichtungen geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung

verwendet werden. Jede weitere darüber hinaus-

gehende Verwendung ist nicht bestimmungsge-

mäß. Für daraus hervorgerufene Schäden oder

Verletzungen aller Art haftet der Benutzer/Bedie-

ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim-

mungsgemäß nicht für den gewerblichen, hand-

werklichen oder industriellen Einsatz konstruiert

wurden. Wir übernehmen keine Gewährleistung,

wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Säge-

blätter verwendet werden. Die Verwendung von

Trennscheiben aller Art ist untersagt. Bestandteil

der bestimmungsgemäßen Verwendung ist auch

Anleitung_BT-SS_405_E_SPK1.indb 6Anleitung_BT-SS_405_E_SPK1.indb 6 04.10.11 08:1604.10.11 08:16D

die Beachtung der Sicherheitshinweise, sowie die

Montageanleitung und Betriebshinweise in der

Bedienungsanleitung.

Personen, die die Maschine bedienen und war-

ten, müssen mit dieser vertraut und über mögli-

che Gefahren unterrichtet sein.

Darüber hinaus sind die geltenden Unfallverhü-

tungsvorschriften genauestens einzuhalten.

Sonstige allgemeine Regeln in arbeitsmedizini-

schen und sicherheitstechnischen Bereichen sind

Veränderungen an der Maschine schließen eine

Haftung des Herstellers und daraus entstehende

Schäden gänzlich aus.

Trotz bestimmungsgemäßer Verwendung können

bestimmte Restrisikofaktoren nicht vollständig

ausgeräumt werden. Bedingt durch Konstruktion

und Aufbau der Maschine können folgende Punk-

Gesundheitsschädliche Emissionen von

Holzstäuben bei Verwendung in geschlosse-

Unfallgefahr durch Handkontakt in nicht ab-

gedecktem Schneidbereich des Werkzeuges.

Verletzungsgefahr beim Werkzeugwechsel

Quetschen der Finger.

Gefährdung durch Rückschlag.

Kippen des Werkstückes aufgrund einer un-

zureichenden Werkstückauflagefläche.

Berühren des Schneidwerkzeuges.

Herausschleudern von Astteilen und Werk-

Netzspannung:230 V ~ 50Hz

Leistungsaufnahme: 80 Watt

Betriebsart: S2 20 min

Leistungsaufnahme: 120 Watt

Standfl äche: 440 x 280 mm

Tisch schwenkbar: 0° bis 45° nach links

Tischgröße: 410 x 253 mm

Sägeblattlänge: 127 mm

Schnitthöhe max. bei 90°: 57 mm

Schnitthöhe max. bei 45°: 27 mm

Die Einschaltdauer S2 20 min (Kurzzeitbetrieb)

sagt aus, dass der Motor mit der Nennleistung

80 Watt nur für die auf dem Datenschild angege-

bene Zeit (20 min) dauernd belastet werden darf.

Andernfalls würde er sich unzulässig erwärmen.

Während der Pause kühlt sich der Motor wieder

auf seine Ausgangstemperatur ab.

Betriebsart S6 30%: Durchlaufbetrieb mit Aus-

setzbelastung (Spieldauer 10 min). Um den Motor

nicht unzulässig zu erwärmen darf der Motor 30%

der Spieldauer mit der angegebenen Nennleis-

tung betrieben werden und muss anschließend

70% der Spieldauer ohne Last weiterlaufen.

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent-

sprechend EN 61029 ermittelt.

: 80,2 dB 65,1 dB Schalleistungspegel L WA

: 88,4 dB 74,8 dB Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be-

Beschränken Sie die Geräuschentwicklung

und Vibration auf ein Minimum!

Verwenden Sie nur einwandfreie Geräte.

Warten und reinigen Sie das Gerät regelmä-

Passen Sie Ihre Arbeitsweise dem Gerät an.

Überlasten Sie das Gerät nicht.

Lassen Sie das Gerät gegebenenfalls über-

Schalten Sie das Gerät aus, wenn es nicht

Tragen Sie Handschuhe.

Auch wenn Sie dieses Elektrowerkzeug

vorschriftsmäßig bedienen, bleiben immer

Restrisiken bestehen. Folgende Gefahren

können im Zusammenhang mit der Bauweise

und Ausführung dieses Elektrowerkzeuges

1. Lungenschäden, falls keine geeignete Staub-

schutzmaske getragen wird.

2. Gehörschäden, falls kein geeigneter Gehör-

schutz getragen wird.

Anleitung_BT-SS_405_E_SPK1.indb 7Anleitung_BT-SS_405_E_SPK1.indb 7 04.10.11 08:1704.10.11 08:17D

5. Vor Inbetriebnahme

Vor Inbetriebnahme müssen alle Abdeckun-

gen und Sicherheitsvorrichtungen ordnungs-

gemäß montiert sein.

Das Sägeblatt muss frei laufen können.

Bei bereits bearbeitetem Holz auf Fremd-

körper wie z.B. Nägel oder Schrauben usw.

Bevor Sie den Ein-/Ausschalter betätigen,

vergewissern Sie sich, ob das Sägeblatt rich-

tig montiert ist und bewegliche Teile leicht-

Überzeugen Sie sich vor dem Anschließen

der Maschine, dass die Daten auf dem

Typenschild mit den Netzdaten übereinstim-

5.2 Montieren der Säge auf einer Werkbank

1. Zum Aufsetzen der Säge eignet sich eine

Werkbank aus massivem Holz besser als ein

schwaches Pressplattengerüst, bei welchem

sich die Vibration und Geräuschbelastung

störend bemerkbar machen.

2. Die zur Montage auf einer Werkbank nötigen

Werkzeuge und Kleinteile wurden nicht mit

der Säge ausgeliefert. Verwenden Sie jedoch

mindestens Ausrüstung folgender Größe:

Beschreibung: Menge:

Sechskantschrauben M8: 4

Flachdichtungen Ø 8mm: 4

Unterlegscheiben Ø 8 mm: 4

Sechskantmuttern M8: 8

3. Eine lärmreduzierende Schaumgummiunter-

lage wird ebenfalls nicht zusammen mit der

Säge ausgeliefert. Wir empfehlen aber drin-

gend den Einsatz einer solchen Unterlage,

um Vibrationen und Lärm gering zu halten.

Weiche Schaumgummiunterlage:

Ziehen Sie die Schrauben nicht übermäßig an.

Lassen Sie Spielraum, damit die Schaumgummi-

unterlage gut absorbieren kann.

Montage der Säge auf einer Werkbank siehe Ab-

bildung (2), Aufl istung der Komponenten auf der

B: Schaumgummiunterlage

H: Sechskantschraube

Achtung! Vor allen Wartungs- und Umrüstungsar-

beiten an der Dekupiersäge ist der Netzstecker

5.3.1 Montage des Sägeblattschutzes und

der Späneabblas-Vorrichtung (Abb. 4/5/6)

Haltebolzen (9) auf den Ausleger (19) auf-

Sägeblattschutz (10) auf den Haltebolzen (9)

Schraube (20) durch die Bohrung des Halte-

bolzens (9) und des Sägeblattschutzes (10).

Schraube (20) mit der Mutter (21) gegen Her-

Mit der Klemmschraube (11) kann der Sä-

geblattschutz in verschiedenen Höhen fixiert

Montieren Sie die Abblasvorrichtung (16) wie

in Abbildung 6 dargestellt.

5.3.2 Sägeblatt wechseln (Abb. 1/3/7)

Spannschraube (14) nach rechts drehen, um

das Sägeblatt (15) zu entspannen.

Linke Abdeckung (4) abschrauben.

Sägeblatt zuerst aus der oberen Sägeblatt-

halterung (13) herausnehmen, dabei den

oberen Pendelarm nach unten drücken.

Anschließend das Sägeblatt aus der unteren

Sägeblatthalterung (8) nehmen.

Sägeblatt durch die Tischeinlage (18) nach

Neues Sägeblatt in umgekehrter Reihenfolge

Achtung: Legen Sie das Sägeblatt immer so

ein, dass die Zähne in Richtung des Sägeti-

Anleitung_BT-SS_405_E_SPK1.indb 8Anleitung_BT-SS_405_E_SPK1.indb 8 04.10.11 08:1704.10.11 08:17D

Das Sägeblatt kann in Schlitz a oder b eingesetzt

Schlitz a: Für Schnitte längs des Auslegers

Schlitz b: Für Schnitte quer zum Ausleger.

Sägeblatt durch Drehen der Spannschraube (14)

nach links (im Uhrzeigersinn) spannen.

5.3.3 Sägetisch schräg stellen (Abb. 8)

Feststellschraube (5) lösen.

Sägetisch (7) nach links neigen, bis der Zei-

ger (17) auf das gewünschte Winkelmaß, der

Gradskala (6), zeigt.

Achtung: Wenn Präzisionsarbeit verlangt

wird, sollte ein Probeschnitt durchgeführt

werden und die Gradeinstellung gegebenen-

falls nachjustiert werden.

Die Säge schneidet Holz nicht selbsttätig.

Der Benutzer ermöglicht das Schneiden

durch Führung des Holzes in das bewegte

Die Zähne schneiden das Holz nur beim Ab-

Das Holz muss langsam in das Sägeblatt ge-

führt werden, da die Zähne des Sägeblattes

Jede Person, die mit der Säge umgehen will,

benötigt eine gewisse Lernzeit. Während die-

ser Zeit werden sicher einige Blätter brechen.

Beim Schneiden von dickeren Hölzern ist

besonders zu beachten, dass das Sägeblatt

nicht gebogen oder verdreht wird. Dadurch

wird die Lebensdauer des Sägeblattes er-

6.2 Ein- Ausschalter (Abb. 3/Pos. 2)

Zum Einschalten ist die grüne Taste zu drü-

Zum Ausschalten muss die rote Taste ge-

Achtung: Die Maschine ist mit einem Sicher-

heitsschalter gegen Wiedereinschalten nach

Spannungsabfall ausgerüstet.

6.3 Hubzahlregler (3)

Mit dem Hubzahlregler können Sie die Hubzahl

entsprechend des zu schneidenden Materials

6.4 Durchführung von Innenschnitten

1. Ein Merkmal dieser Dekupiersäge ist die

Möglichkeit zur Durchführung von Innen-

schnitten in einer Platte, ohne dass die Au-

ßenseite oder der Umfang der Platte beschä-

Warnung: Um Verletzungen durch ein verse-

hentliches Starten zu vermeiden: Vor dem

Entfernen oder Auswechseln des Sägeblattes

immer den Schalter auf die Position “0“ stel-

len und den Netzstecker aus der Steckdose

2. Zur Durchführung von Innenschnitten in einer

Platte: Das Sägeblatt, wie im Abschnitt 5.3.2

beschrieben, entfernen.

3. Ein Loch in die betreff ende Platte bohren.

4. Die Platte mit dem Loch über das Zugangs-

loch auf dem Sägetisch legen.

5. Das Sägeblatt durch das Loch in der Platte

installieren und die Blattspannung einstellen.

6. Nach Beendigung der Innenschnitte das Sä-

geblatt von den Blatthaltern entfernen (wie im

Abschnitt 5.3.2 beschrieben) und die Platte

6.5. Adapter für Laubsägeblätter (Abb. 8/9)

Entfernen Sie das Sägeblatt wie unter 5.3.2

Setzen Sie nun das Laubsägeblatt (a) in den

Zuerst die Tischeinlage (18) abnehmen.

Dann beide Adapter (22) an die zwei Säge-

blatthalter (8/13) hängen.

Einsetzen des Sägeblattes wie unter Punkt

Anleitung_BT-SS_405_E_SPK1.indb 9Anleitung_BT-SS_405_E_SPK1.indb 9 04.10.11 08:1704.10.11 08:17D

7. Reinigung, Wartung und

Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den

Halten Sie Schutzvorrichtungen, Luftschlitze

und Motorengehäuse so staub- und schmutz-

frei wie möglich. Reiben Sie das Gerät mit

einem sauberen Tuch ab oder blasen Sie es

mit Druckluft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt

nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Ver-

wenden Sie keine Reinigungs- oder Lösungs-

mittel; diese könnten die Kunststoffteile des

Gerätes angreifen. Achten Sie darauf, dass

kein Wasser in das Geräteinnere gelangen

Schmieren Sie die Lagerstellen der Umlenkrollen

periodisch mit einem hochwertigen Maschinen-

fett, spätestens jedoch nach etwa 25-30 Betriebs-

Bei übermäßiger Funkenbildung lassen Sie die

Kohlebürsten durch eine Elektrofachkraft über-

prüfen. Achtung! Die Kohlebürsten dürfen nur von

einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befi nden sich keine weiteren zu

7.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An-

gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz-

Aktuelle Preise und Infos fi nden Sie unter

Das Gerät befi ndet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpa-

ckung ist Rohstoff und ist somit wieder verwend-

bar oder kann dem Rohstoff kreislauf zurückge-

führt werden. Das Gerät und dessen Zubehör

bestehen aus verschiedenen Materialien, wie z.B.

Metall und Kunststoff e. Führen Sie defekte Bau-

teile der Sondermüllentsorgung zu. Fragen Sie im

Fachgeschäft oder in der Gemeindeverwaltung

Lagern Sie das Gerät und dessen Zubehör an

einem dunklen, trockenen und frostfreiem sowie

für Kinder unzugänglichem Ort. Die optimale

Lagertemperatur liegt zwischen 5 und 30 ˚C.

Bewahren Sie das Elektrowerkzeug in der Origi-

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in

nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-

rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer

Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-

schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und

Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,

auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Anleitung_BT-SS_405_E_SPK1.indb 11Anleitung_BT-SS_405_E_SPK1.indb 11 04.10.11 08:1704.10.11 08:17D

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht

einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter

der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Ihnen auch telefonisch

über die untenangegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-

sprüchen gilt folgendes:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährleis-

tungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungs-

fehler zurückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerä-

tes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerb-

lichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt

daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei

gleichzusetzenden Tätigkeiten eingesetzt wird.

Von unserer Garantie sind ferner Ersatzleistungen für Transportschäden, Schäden durch Nichtbe-

achtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der

Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), miss-

bräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwen-

dung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Nichtbeachtung der Wartungs-

und Sicherheitsbestimmungen, Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine

oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen)

sowie durch verwendungsgemäßen, üblichen Verschleiß ausgeschlossen. Dies gilt insbesondere

für Akkus, auf die wir dennoch eine Garantiezeit von 12 Monaten gewähren. Der Garantieanspruch

erlischt, wenn an dem Gerät bereits Eingriff e vorgenommen wurden.

3. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche

sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät porto-

frei an die unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonsti-

gen datierten Kaufnachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf!

Beschreiben Sie uns bitte den Reklamationsgrund möglichst genau. Ist der Defekt des Gerätes von

unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom

Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Telefon: +49 [0] 180 5 120 509 · Telefax +49 [0] 180 5 835 830

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min)

Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.

E-Mail: info@isc-gmbh.info · Internet: www.isc-gmbh.info

Anleitung_BT-SS_405_E_SPK1.indb 13Anleitung_BT-SS_405_E_SPK1.indb 13 04.10.11 08:1704.10.11 08:17D - 14 - 

(Festnetzpreis: 14 ct/min, Mobilfunkpreise maximal: 42 ct/min; Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres Gespräch ins dt. Festnetz an.)

Welcher Fehler ist aufgetreten (genaue Angabe): Art.-Nr.: I.-Nr.:

3 Sehr geehrte Kundin, sehr geehrter Kunde, bitte beschreiben Sie uns die von Ihnen festgestellte Fehlfunktion Ihres Gerätes als Grund Ihrer Beanstandung möglichst genau. Dadurch können wir für Sie Ihre Reklamation schneller bearbeiten

und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriff en wie „Gerät funktioniert nicht“ oder „Gerät defekt“ verzögert hingegen die Bearbeitung erheblich.

Garantie JA NEIN Kaufbeleg-Nr. / Datum:

1 Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugeteilt l 2 Ihre Anschrift eintragen 3 Fehlerbeschreibung und Art.-Nr. und I.-Nr. angeben l 4 Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen Anleitung_BT-SS_405_E_SPK1.indb 14Anleitung_BT-SS_405_E_SPK1.indb 14 04.10.11 08:1704.10.11 08:17GB

ca. 25-30 driftstimer.

Kapslingsklass: IP 20

D erklärt folgende Konformität gemäß EU-Richtlinie und

EU-direktiv samt standarder for artikel

Konformitätserklärung

Landau/Isar, den 08.07.2011

Art.-No.: 43.090.18 I.-No.: 11031 Documents registrar: Roider

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar
