RGET 7535 - Grästrimmer EINHELL - Gratis bruksanvisning och manual

Märke	Einhell
Modell	RGET 7535
Produkttyp	Elektrisk trådtrimmer med sladd
Strömförsörjning	230 V ~ 50 Hz
Effekt	750 W
Klippdiameter	35 cm
Tomgångsvarvtal	7000 varv/min
Klipptrådsdiameter	1,4 mm
Trådtyp	Nylon med automatisk förlängning
Ljudtrycksnivå (LpA)	76 dB(A)
Ljudeffektnivå (LwA)	96 dB(A)
Vibration övre handtag	4,5 m/s²
Vibration extra handtag	4,3 m/s²
Vikt	3,0 kg
Gräskantskärningsläge	Ja, genom rotation av handtaget 180°
Höjdjustering	3 lägen
Skyddskåpa	Inkluderad med skärblad
Spärrbrytare	Ja
Reservtrådsspole	Ref. 34.050.60
Rengöring	Fuktig trasa, inga aggressiva medel
Garanti	2 år

Vanliga frågor - RGET 7535 EINHELL

Hur monterar jag grästrimmern RGET 7535?

Sätt det övre handtaget i det nedre handtaget tills stoppkulorna klickar i. Skruva sedan fast handtagsanslutningen och fäst skyddskåpan med den medföljande skruven.

Hur justerar jag klipphöjden?

Tryck på stoppanordningen för handtagsinställningen och håll den intryckt. För handtaget i ett av de 3 lägena och släpp sedan anordningen. Kontrollera att det klickar i genom att flytta handtaget.

Hur byter jag trådspolen?

Koppla ur apparaten. Tryck på sidan av spolehöljet för att ta bort det. Ta ut den tomma spolen, för in trådändarna i öglorna på den nya spolen och låt ca 10 cm sticka ut, sätt sedan tillbaka allt på plats.

Hur använder jag grästrimmern i gräskantskärningsläge?

Tryck på stoppanordningen för handtagsinställningen, vrid handtaget 180° åt vänster och släpp sedan anordningen. Du kan nu klippa gräset vertikalt.

Vad gör jag om apparaten inte startar?

Kontrollera att elkabeln är korrekt ansluten och att säkringen inte har gått. Om spänning finns men apparaten inte fungerar, kontakta kundtjänst.

Vilket underhåll kräver grästrimmern?

Rengör apparaten regelbundet med en fuktig trasa och lite tvål. Ta bort avlagringar från skyddskåpan med en borste. Inga interna delar kräver underhåll.

Hur fungerar det automatiska trådförlängningssystemet?

När klipptråden förkortas till en diameter på cirka 280 mm förlänger systemet automatiskt tråden till en maximal klippbredd på cirka 350 mm. Skyddskåpans skärblad justerar den optimala längden.

Vilken matningsspänning krävs?

Apparaten fungerar på nätspänning 230 V ~ 50 Hz. Använd en lämplig förlängningssladd och häng den i handtaget som är avsett för detta.

Kan jag använda apparaten på vått gräs?

Nej, det rekommenderas inte att klippa vått gräs. För bästa resultat, arbeta när gräset är torrt.

Var hittar jag reservdelar?

Reservdelar, inklusive trådspolen (ref. 34.050.60), kan beställas via webbplatsen www.isc-gmbh.info. Ange typ, artikelnummer och apparatens identifieringsnummer.

BRUKSANVISNING RGET 7535 EINHELL

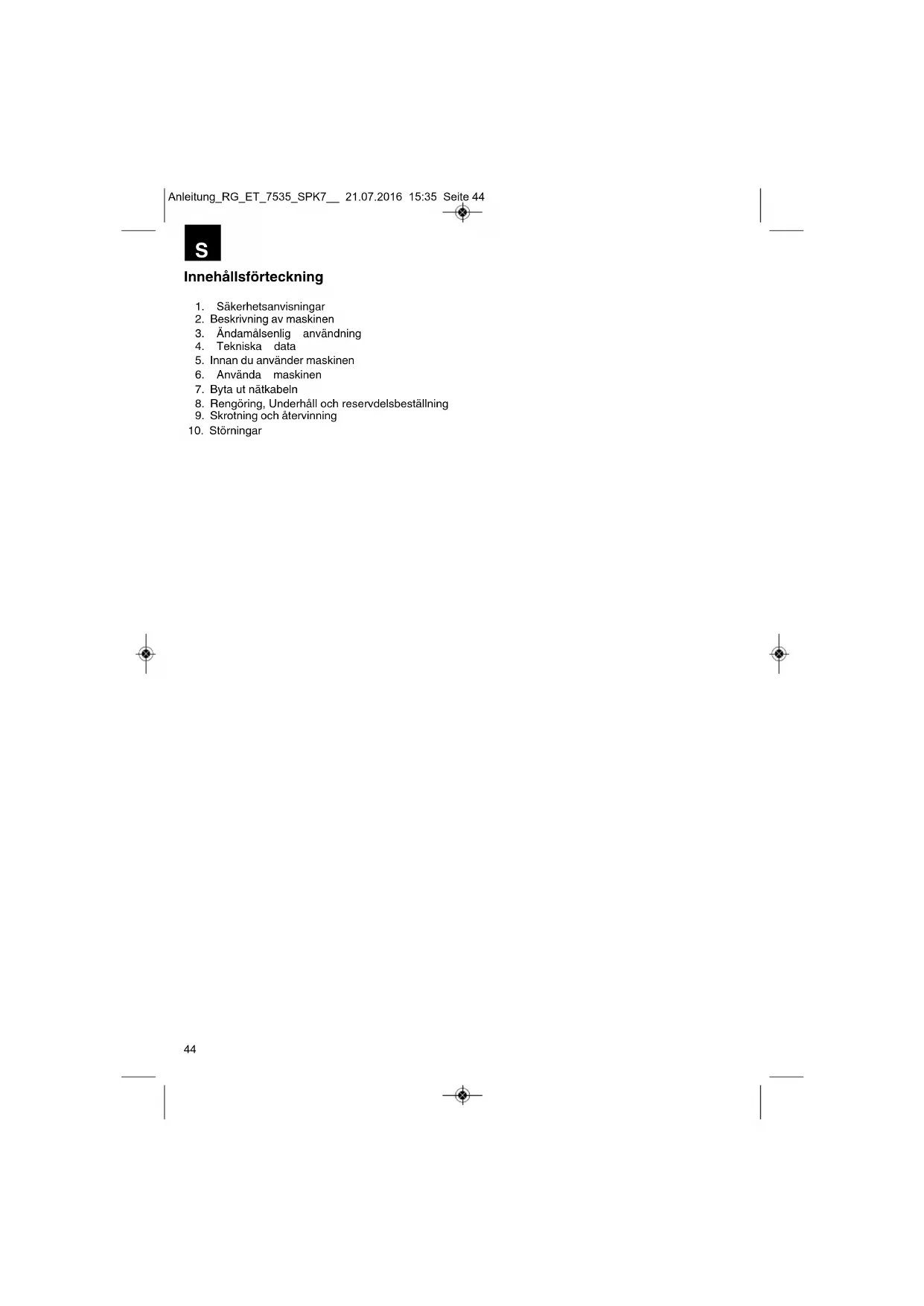

Innehållsförteckning

1. Säkerhetsanvisningar
2. Beskrivning av maskinen
3. Ändamålsenlig användning
4. Tekniska data
5. Innan du använder maskinen
6. Använda maskinen
7. Byta ut nätkabeln
8. Rengöring, underhåll och reservdelsbeställning
9. Skrotning och återvinning
10. Störningar

Obs!

Innan produkten kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning. Förvara den på ett säkert ställe så att du alltid kan hitta önskad information. Om produkten ska överlåtas till andra personer måste även denna bruksanvisning medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Förklaring av skylten på maskinen (se bild 12)

A Läs igenom bruksanvisningen noggrant innan du använder maskinen! B Skydda mot fuktig omgivning! C Dra ut stickkontakten innan du kontrollerar en skadad nätkabel! D Se till att inga andra personer finns i farozonen! E Använd skyddsglasögon. F Bär hörselskydd.

2. Beskrivning av maskinen (bild 1, 2)

1. Nätkabel 2. Övre handtag
2. Strömbrytare
3. Stödhandtag
4. Spärr för stödhandtag
5. Spärr för inställning av stången
6. Övre stång
7. Undre stång
8. Stångkoppling
9. Kantstyrning
10. Trådspole
11. Skyddskåpa
12. Kabeldragavlastning
13. Skruv för montering av skyddskåpa
14. Insexnyckel

3. Ändamålsenlig användning

Maskinen är avsedd för trimning av gräsmattor och mindre gräsytor i privata och hobbyanlagda trädgårdar.

Maskiner för sådana trädgårdar får inte användas till allmänna grönområden, parker, sportanläggningar, gator eller inom lant- och skogsbruk. En förutsättning för ändamålsenlig användning av maskinen är att tillverkarens bruksanvisning beaktas.

Obs! För att undvika personskador samt materiella skador får maskinen inte användas till att finfördela material inför kompostering.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren/operatören själv. Tillverkaren påtar sig inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktivitet.

4. Tekniska data

Nätspänning 230 V ~ 50 Hz
Effekt 750 W
Snittdiameter Ø 35 cm
Varv n0	7 000 min-1
Trimmertrådens diameter 1,4 mm
Ljudtrycksnivå LpA	76 dB(A)
Ljudeffektnivå LwA	96 dB(A)
Vibration ahv
Övre handtag 4,5 m/s2
Stödhandtag 4,3 m/s2
Vikt 3,0 kg

S

5. Innan du använder maskinen

5.1. Montera samman grästrimmern (bild 3a-4b)

Skjut samman den övre och den nedre stången (bild 3a). Se till att fjäderkulan (bild 3a/pos. A) snäpper in rätt.

Skruva fast stångkopplingen (bild 3b). Sätt skyddskåpan (12) på motorhuvudet (bild 4a). Fixera skyddskåpan (12) med en skruv (14) (bild 4b).

5.2. Höjdinställning (bild 5)

Håll spärren för inställning (6) intryckt. Ställ stången i ett av tre spärrlägen och släpp sedan spärren (6). Dra stången fram och tillbaka för att kontrollera att spärren har snäppt in rätt.

5.3. Ställa in stödhandtaget

Ställ upp grästrimmern och håll den stabilt mot marken. Lossa på spärren till stödhandtaget (bild 5/pos. 5) och ställ in stödhandtaget på optimalt läge. Fixera handtaget genom att dra åt spärren.

6. Använda maskinen

Grästrimmern innehåller ett helautomatiskt trådförlängningssystem. Om grästrimmerns tråd kortas av till ca 280 mm under drift, kommer den att förlängas automatiskt till maximal snittbredd (ca 350 mm). Detta betyder att du alltid kan arbeta med optimal snittbredd.

Obs! Om du tar maskinen i drift för första gången, kommer kniven i skyddskåpan att korta av eventuell överflödig tråd.

Om tråden är för kort vid första driftstart, tryck in knappen på trådspolen och ryck kraftigt ut tråden. Vid första uppstart kommer trimmer tråden automatiskt att kortas till optimal längd.

Beakta följande anvisningar för att få största möjliga prestanda av din grästrimmer:

Använd inte grästrimmern utan skyddsanordning.

Använd inte grästrimmern om gräset är blött. Bästa resultat får du om gräset är torrt.

Anslut nätkabeln till förlängningskabeln och häng sedan in den i handtaget (bild 7).

För att slå på grästrimmern, tryck in brytarspärren (bild 1, pos. 4) och därefter strömbrytaren (bild 1, pos. 3).

Tryck in strömbrytaren (bild 1 / pos. 3) för att koppla ifrån grästrimmern.

För endast grästrimmern mot gräset medan du håller strömbrytaren intryckt, dvs. grästrimmern är i drift.

För att gräsklippa på rätt sätt ska du luta grästrimmern en aning och svänga den medan du går framåt. Håll grästrimmern i ca 30° lutning (se bild 10 och bild 11).

Om gräset är högt ska du kapa det stegvis (se bild 12).

Använd kantrullen samt skyddskåpan för att undvika att nylontrådarna slits i onödan mycket (se bild 13 och bild 14).

Kör inte med grästrimmern intill hårda föremål eftersom detta leder till onödigt slitage på trådarna.

Använda grästrimmern som kantskärare (bild 10)

För att skära till kanter på gräsmattor och rabatter kan grästrimmern omfunktioneras på följande sätt:

Håll spärren för inställningen av stången (6) intryckt. Vrid runt stången med 180° åt vänster och släpp sedan spärren (6). Dra stången fram och tillbaka för att kontrollera att spärren har snäppt in rätt. Höjdinställningen fungerar på samma sätt som beskrivningen under punkt 5.2. På detta sätt har grästrimmern omfunktionerats till en kantskärare som kan användas till vertikala snitt i gräsmattan (bild 10).

Om nätkabeln till denna produkt har skadats måste den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet eftersom det annars finns risk för personskador.

8. Rengöring, underhåll och reservdelsbeställning

Dra alltid ut stickkontakten inför alla rengöringsarbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck. Vi rekommenderar att du rengör maskinen efter varje användningstillfälle. Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Ta bort avlagringar på skyddskåpan med en borste.

Tryck in spolskyddet vid markeringarna på sidan och ta av locket (bild 11a). Ta ut den tomma trådspolen. För den nya spolens trådändar genom öppningarna i spolhållaren (bild 11b) och låt tråden skjuta ut ca 10 cm. Sätt tillbaka spolskyddet samt spolen i spolfästet. Vid första uppstarten kommer trimmer tråden automatiskt att kortas till optimal längd.

Obs! Det finns risk för att du skadas av nylontråd som slungas iväg!

8.3 Underhåll

I maskinens inre finns inga delar som kräver underhåll.

8.4 Reservdelsbeställning

Lämna fällande uppgifter vid beställning av reservdelar:

Maskintyp, maskinens artikelnummer, maskinens identnummer, reservdelsnummer för erforderlig reservdel. Aktuella priser och ytterligare information finns på www.isc-gmbh.info

Reservtrådspole, art.-nr.: 34.050.60

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpackning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning.

Produkten och tillbehören består av olika material som t.ex. metaller och plaster. Lämna in defekta komponenter till godkänt insamlingsställe i din kommun. Hör med din kommun eller med försäljaren i din specialbutik.

10. Störningar

Maskinen startar ej:

Kontrollera att nätkabeln har anslutits rätt och kontrollera säkringarna i elnätet.

Om maskinen inte fungerar, trots att spänning finns i nätet, måste du skicka in den till kundtjänst (se adress).

Sisällysluettelo:

S förklarar följande överensstämmelse enligt EU-direktiv och standarder för arbeten

Kasta inte elverktyg i hushållsavfallet.

Enligt det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till återsändning är ägaren av elutrustningen skyldig att bidra till ändamålsenlig avfallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvinning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponenter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.

Våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. I dessa garantivillkor regleras extra garantitjänster. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.
2. Garantitjänsterna täcker endast in sådana brister som kan härledas till material- eller fabrikationsfel och är begränsade till arbetsuppgifter som syftar till att åtgärda dessa brister eller byta ut produkten. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Ett garantiavtal sluts därför ej om produkten ska användas inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller vid liknande aktivitet. Vår garanti omfattar dessutom inte ersättning för transportskaador, skador som kan härledas till missaktade monteringsanvisningar eller ej föreskriven installation, åsidosatt bruksanvisning (t.ex. anslutning till felaktig nätspänning eller strömart), missbruk eller ej ändamålsenliga användningar (t.ex. överbelastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), åsidosatta underhålls- och säkerhetsbestämmelser, främmande partiklar som har trängt in i produkten (t.ex. sand, sten eller damm), yttre våld eller yttre påverkan (t.ex. skador om produkten har fallit ned) samt normalt och användningsbundet slitage. Detta gäller särskilt för batterier som täcks av en 12 månaders garanti.

Anspråk på garanti upphör att gälla om ingrepp redan har gjorts i produkten.

1. Garantitiden uppgår till 2 år och gäller från datumet när produkten köptes. Medan garantitiden fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller ev. reservdelar som har monterats in. Detta gäller även vid hembesök.
2. För att du ska kunna ställa anspråk på garantin ska den defekta produkten skickas in i tillräckligt fraktat skick till adressen som anges nedan. Bifoga kvittot i original eller ett annat daterat köpebevis. Förvara därför kassakvittot på en säker plats! Beskriv orsaken till reklamationen så noggrant som möjligt. Om defekten i produkten täcks av våra garantitjänster, får du genast en reparerad eller ny apparat av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.
