MANUAL DE UTILIZADOR GAS 25 BOSCH

Lea íntegramente es-

sivos como, p. ej., gasolina, aceite, alcohol o disolven-

para ser sometidas a un reciclaje ecológico. Reservado el derecho de modificación. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado. Português

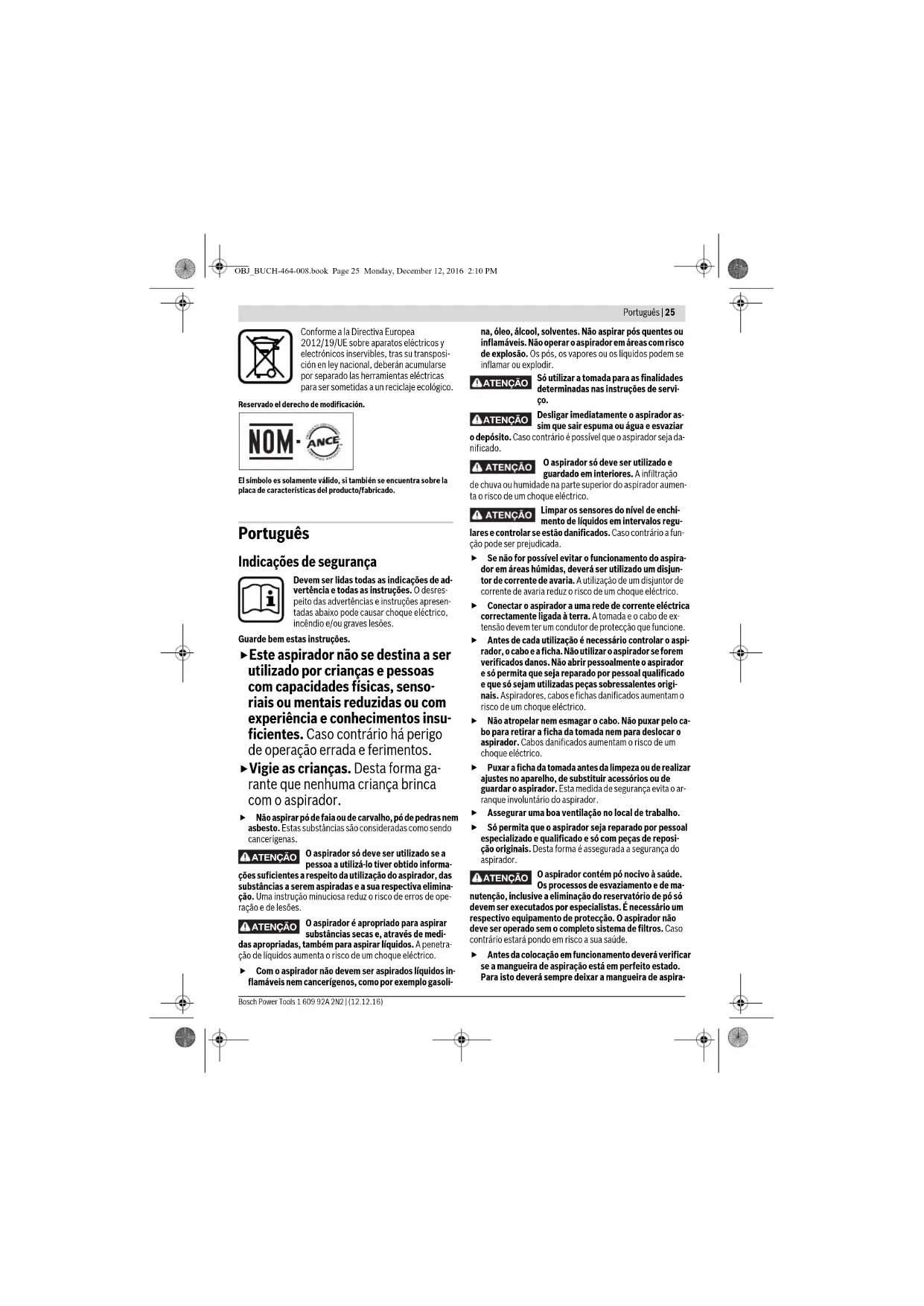

Indicações de segurança

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Guarde bem estas instruções.

Este aspirador não se destina a ser

utilizado por crianças e pessoas

com capacidades físicas, senso-

riais ou mentais reduzidas ou com

experiência e conhecimentos insu-

ficientes. Caso contrário há perigo

de operação errada e ferimentos.

Vigie as crianças. Desta forma ga-

rante que nenhuma criança brinca

 Não aspirar pó de faia ou de carvalho, pó de pedras nem

asbesto. Estas substâncias são consideradas como sendo

O aspirador só deve ser utilizado se a

pessoa a utilizá-lo tiver obtido informa-

ções suficientes a respeito da utilização do aspirador, das

substâncias a serem aspiradas e a sua respectiva elimina-

ção. Uma instrução minuciosa reduz o risco de erros de ope-

O aspirador é apropriado para aspirar

substâncias secas e, através de medi-

das apropriadas, também para aspirar líquidos. A penetra-

ção de líquidos aumenta o risco de um choque eléctrico.

 Com o aspirador não devem ser aspirados líquidos in-

flamáveis nem cancerígenos, como por exemplo gasoli-

na, óleo, álcool, solventes. Não aspirar pós quentes ou

inflamáveis. Não operar o aspirador em áreas com risco

de explosão. Os pós, os vapores ou os líquidos podem se

inflamar ou explodir.

Só utilizar a tomada para as finalidades

determinadas nas instruções de servi-

Desligar imediatamente o aspirador as-

sim que sair espuma ou água e esvaziar

o depósito. Caso contrário é possível que o aspirador seja da-

O aspirador só deve ser utilizado e

guardado em interiores. A infiltração

de chuva ou humidade na parte superior do aspirador aumen-

ta o risco de um choque eléctrico.

Limpar os sensores do nível de enchi-

mento de líquidos em intervalos regu-

lares e controlar se estão danificados. Caso contrário a fun-

ção pode ser prejudicada.

 Se não for possível evitar o funcionamento do aspira-

dor em áreas húmidas, deverá ser utilizado um disjun-

tor de corrente de avaria. A utilização de um disjuntor de

corrente de avaria reduz o risco de um choque eléctrico.

 Conectar o aspirador a uma rede de corrente eléctrica

correctamente ligada à terra. A tomada e o cabo de ex-

tensão devem ter um condutor de protecção que funcione.

 Antes de cada utilização é necessário controlar o aspi-

rador, o cabo e a ficha. Não utilizar o aspirador se forem

verificados danos. Não abrir pessoalmente o aspirador

e só permita que seja reparado por pessoal qualificado

e que só sejam utilizadas peças sobressalentes origi-

nais. Aspiradores, cabos e fichas danificados aumentam o

risco de um choque eléctrico.

 Não atropelar nem esmagar o cabo. Não puxar pelo ca-

bo para retirar a ficha da tomada nem para deslocar o

aspirador. Cabos danificados aumentam o risco de um

 Puxar a ficha da tomada antes da limpeza ou de realizar

ajustes no aparelho, de substituir acessórios ou de

guardar o aspirador. Esta medida de segurança evita o ar-

ranque involuntário do aspirador.

 Assegurar uma boa ventilação no local de trabalho.

 Só permita que o aspirador seja reparado por pessoal

especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurada a segurança do

O aspirador contém pó nocivo à saúde.

Os processos de esvaziamento e de ma-

nutenção, inclusive a eliminação do reservatório de pó só

devem ser executados por especialistas. É necessário um

respectivo equipamento de protecção. O aspirador não

deve ser operado sem o completo sistema de filtros. Caso

contrário estará pondo em risco a sua saúde.

 Antes da colocação em funcionamento deverá verificar

se a mangueira de aspiração está em perfeito estado.

Para isto deverá sempre deixar a mangueira de aspira-

ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO ATENÇÃO OBJ_BUCH-464-008.book Page 25 Monday, December 12, 2016 2:10 PM26 | Português 1 609 92A 2N2 | (12.12.16) Bosch Power Tools ção montada no aspirador, para que não possa escapar

pó acidentalmente. Caso contrário, poderá inalar o pó.

 Não utilizar o aspirador como assento. O aspirador pode

 Utilizar o cabo de rede e a mangueira de aspiração com

muito cuidado. É possível que outras pessoas sejam colo-

 Não limpar o aspirador com um jacto de água directo. A

infiltração de água na parte superior do aspirador aumenta

o risco de choque eléctrico.

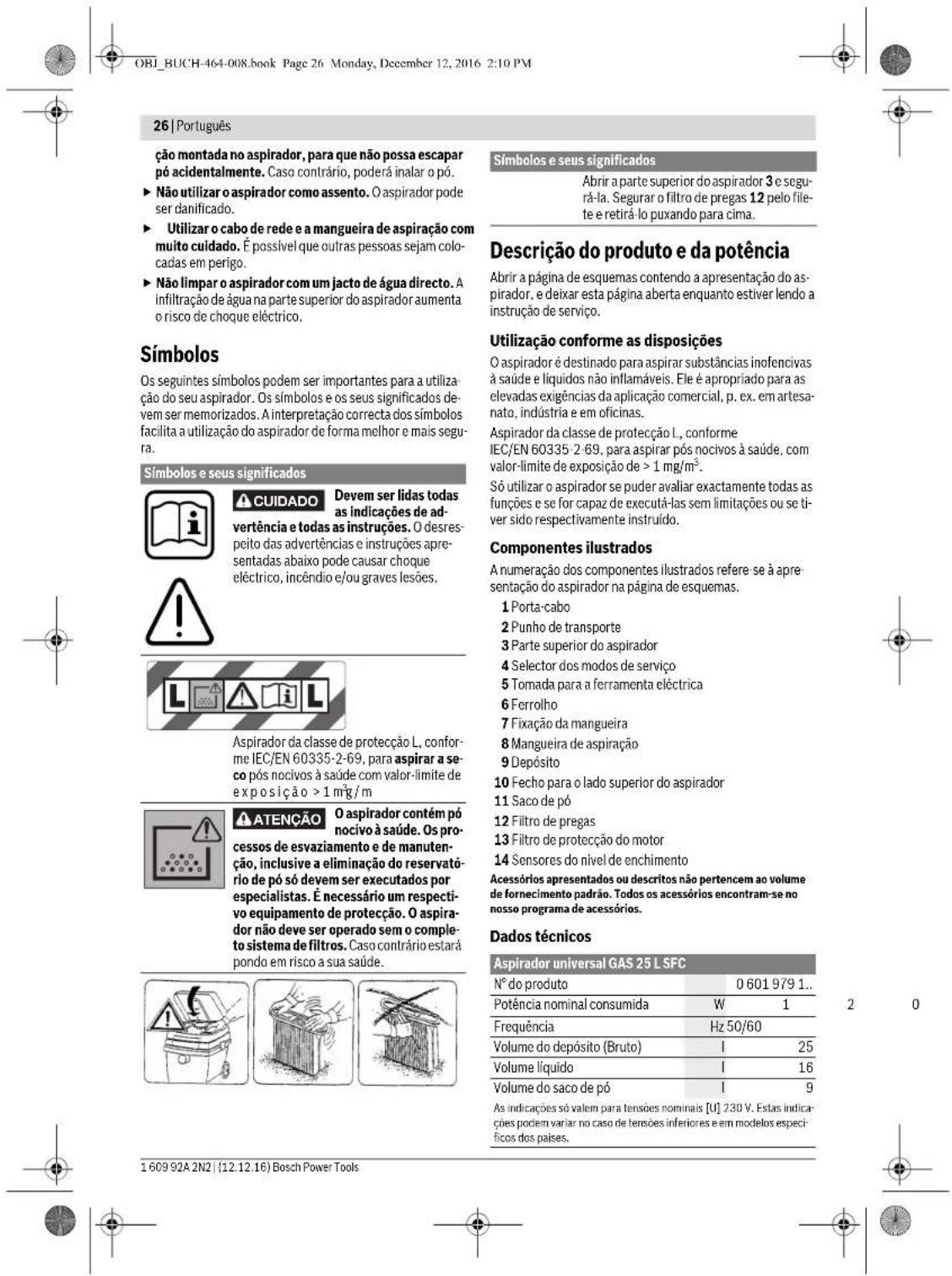

Os seguintes símbolos podem ser importantes para a utiliza-

ção do seu aspirador. Os símbolos e os seus significados de-

vem ser memorizados. A interpretação correcta dos símbolos

facilita a utilização do aspirador de forma melhor e mais segu-

Descrição do produto e da potência

Abrir a página de esquemas contendo a apresentação do as-

pirador, e deixar esta página aberta enquanto estiver lendo a

instrução de serviço.

Utilização conforme as disposições

O aspirador é destinado para aspirar substâncias inofencivas

à saúde e líquidos não inflamáveis. Ele é apropriado para as

elevadas exigências da aplicação comercial, p. ex. em artesa-

nato, indústria e em oficinas.

Aspirador da classe de protecção L, conforme

IEC/EN 60335-2-69, para aspirar pós nocivos à saúde, com

valor-limite de exposição de > 1 mg/m

Só utilizar o aspirador se puder avaliar exactamente todas as

funções e se for capaz de executá-las sem limitações ou se ti-

ver sido respectivamente instruído.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação do aspirador na página de esquemas.

2 Punho de transporte

3 Parte superior do aspirador

4 Selector dos modos de serviço

5 Tomada para a ferramenta eléctrica

7 Fixação da mangueira

8 Mangueira de aspiração

13 Filtro de protecção do motor

14 Sensores do nível de enchimento Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos

Símbolos e seus significados

Devem ser lidas todas

as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apre-

sentadas abaixo pode causar choque

eléctrico, incêndio e/ou graves lesões.

Aspirador da classe de protecção L, confor-

me IEC/EN 60335-2-69, para aspirar a se-

O aspirador contém pó

nocivo à saúde. Os pro-

cessos de esvaziamento e de manuten-

ção, inclusive a eliminação do reservató-

rio de pó só devem ser executados por

especialistas. É necessário um respecti-

vo equipamento de protecção. O aspira-

dor não deve ser operado sem o comple-

to sistema de filtros. Caso contrário estará

pondo em risco a sua saúde.

CUIDADO ATENÇÃO Abrir a parte superior do aspirador 3 e segu-

rá-la. Segurar o filtro de pregas 12 pelo file-

te e retirá-lo puxando para cima.

Aspirador universal GAS 25 L SFC N° do produto

Potência nominal consumida

Volume do depósito (Bruto)

Volume do saco de pó

l9 As indicações só valem para tensões nominais [U] 230 V. Estas indica-ções podem variar no caso de tensões inferiores e em modelos especí-ficos dos países. Símbolos e seus significados

OBJ_BUCH-464-008.book Page 26 Monday, December 12, 2016 2:10 PMPortuguês | 27 Bosch Power Tools 1 609 92A 2N2 | (12.12.16) Informação sobre ruídos

Os valores de emissão de ruído determinados de acordo com

O nível de pressão acústica avaliado como A do aparelho é ti-

picamente inferior a 70 dB(A). Incerteza K = 3 dB.

O nível de ruído durante o trabalho pode ultrapassar

Usar um protector auricular!

Declaração de conformidade

Declaramos sob nossa inteira responsabilidade que o pro-

duto descrito nos “Dados técnicos” está em conformidade

com todas as disposições pertinentes das Directivas

2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas

alterações, e em conformidade com as seguintes normas:

 Antes de todos trabalhos no aspirador deverá puxar a

ficha de rede da tomada.

Substituir/introduzir o saco de pó (veja figura A)

–Abrir os fechos 10 e retirar a parte superior do aspirador 3.

– Retirar o saco de pó cheio 11 do flange de conexão puxan-

do por trás. Fechar a abertura do saco de pó basculando a

tampa. Retirar o saco de pó fechado do aspirador.

aspirador. Assegure-se de que todo o comprimento do sa-

9. Colocar a parte superior do aspirador 3.

–Fechar os fechos 10.

Para a aspiração a seco deveria ser utilizado um saco de pó

11. Com a utilização do saco de pó 11 o filtro de pregas 12

permanece limpo durante mais tempo, a potência de aspira-

ção é mantida por mais tempo e a eliminação do pó é facilita-

Montar a mangueira de aspiração (veja figura A)

– Colocar a mangueira de aspiração 8 sobre a fixação da

mangueira 7 e girar completamente no sentido dos pontei-

– Encaixar os tubos de aspiração, firmemente uns nos ou-

Nota: A Bosch recomenda que sejam usadas mangueiras ca-

pazes de descarga estática com um diâmetro de mangueira

de 19 mm ou de 35 mm.

Colocação em funcionamento

 Observar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica-

ção do aspirador. Ferramentas eléctricas marcadas pa-

ra 230 V também podem ser operadas com 220 V.

Desligar imediatamente o aspirador as-

sim que sair espuma ou água e esvaziar

o depósito. Caso contrário é possível que o aspirador seja da-

 Por favor informe-se a respeito das regras/leis vigen-

tes no seu país, para o manuseio de pós nocivos à saú-

O aspirador pode ser usado para aspirar os seguintes mate-

– Pós com um valor de exposição limite > 1 mg/m

O aspirador não deve ser utilizado em recintos com perigo de

Símbolos no selector de modos de serviço

–Para ligar o aspirador deverá colocar o selector de modos

Para poupar energia só deverá ligar o aspirador quando ele

–Para desligar o aspirador deverá colocar o selector de mo-

dos de serviço 4 em off.

/I Tipo de protecção

PT/ECS Aspirador universal GAS 25 L SFC As indicações só valem para tensões nominais [U] 230 V. Estas indica-ções podem variar no caso de tensões inferiores e em modelos especí-ficos dos países. on Ligar

Limpeza electromagnética do filtro (SFC)

Operação com o dispositivo de ligação à

ATENÇÃO OBJ_BUCH-464-008.book Page 27 Monday, December 12, 2016 2:10 PM28 | Português

Operação com o dispositivo de ligação à distância

No aspirador está integrada uma tomada de contacto de segu-

. Esta tomada serve para a conexão de uma ferramenta

eléctrica externa. O aspirador é ligado automaticamente através

da ferramenta eléctrica conectada. Observe a máxima potência

de conexão admissível da ferramenta eléctrica conectada.

– Colocar o selector de tipo de funcionamento 4 sobre o sím-

bolo Operação com dispositivo de ligação à distância.

Para a conexo das ferramentas eléctricas estão disponíveis,

como acessórios, diversos sistemas de mangueiras.

– Para a colocação em funcionamento do aspirador, deve-

pirador arranca automaticamente.

O aspirador desligar-se-á automaticamente após aprox. 6

Limpeza electromagnética do filtro (SFC)

O aparelho está equipado com um dispositivo de limpeza elec-

O dispositivo de limpeza do filtro deve ser accionado, o mais

tardar, quando a potência de aspiração não for mais suficiente.

– Colocar o selector de modos de serviço 4 sobre o símbolo

Dispositivo de ligação à distância. Se estiver conectada

uma ferramenta eléctrica, esta deverá ser desligada.

O aspirador vibra automaticamente após aprox. 10 segun-

dos e é desligado automaticamente.

– Aguardar alguns instantes antes de reiniciar a aspiração,

para que o pó possa se depositar no depósito.

O intervalo para a limpeza do filtro depende do tipo e da quan-

tidade de pó. Se for utilizado regularmente, a máxima potên-

cia de transporte é mantida por mais tempo.

 Com o aspirador não devem ser aspirados líquidos in-

flamáveis nem cancerígenos, como por exemplo gasoli-

na, óleo, álcool, solventes. Não aspirar pós quentes ou

inflamáveis. Não operar o aspirador em áreas com risco

de explosão. Os pós, os vapores ou os líquidos podem se

inflamar ou explodir.

 O aspirador não deve ser utilizado como bomba de

água. O aspirador é destinado para aspirar uma mistura de

 Antes de todos trabalhos no aspirador deverá puxar a

ficha de rede da tomada.

Os requisitos em relação ao grau de permeabilidade

(classe de pó L) só foram comprovados para a aspiração a seco.

Antes de aspirar em molhado deverá remover o saco de pó 11

e esvaziar o depósito 9.

– O aspirador está equipado com sensores do nível de enchi-

mento 14. O aspirador desligar-se-á assim que o máximo

nível de enchimento for alcançado. Colocar o selector de

tipo e funcionamento 4 em off.

– Após aspirar, deverá retirar o filtro de pregas 12 para evi-

tar a formação de bolor e deixá-lo secar ou retirar a parte

superior do aspirador 3 e deixá-la secar.

Manutenção e serviço

Manutenção e limpeza

 Antes de todos trabalhos no aspirador deverá puxar a

ficha de rede da tomada.

 Manter o aspirador e as aberturas de ventilação sem-

pre limpas, para trabalhar bem e de forma segura.

Se for necessário substituir o cabo de conexão, isto deverá

ser realizado pela Bosch ou por uma oficina de serviço pós-

venda autorizada para todas as ferramentas eléctricas Bosch

para evitar riscos de segurança.

No mínimo uma vez por ano deve ser realizado um controlo

técnico de pó, pelo fabricante ou por uma pessoa devidamen-

te instruída, para p. ex. verificar se há danos no filtro, e con-

trolar a estanqueidade do aspirador e o funcionamento do

dispositivo de controlo.

No caso de aspiradores da classe L, que se encontrarem em

áreas insalubres, deveria se limpar a parte de fora assim co-

mo todas os componentes da máquina ou tratar com produ-

tos vedantes. Todas as peças sujas, que, aquando da execu-

ção de trabalhos de manutenção e de reparação, não

puderem ser suficientemente limpas, devem ser eliminadas.

Estas peças devem ser eliminadas dentro de sacos imperme-

áveis, de acordo com as directivas vigentes para a eliminação

deste tipo de detritos.

Para a manutenção pelo utilizador é necessário que o aspira-

dor seja desmontado, limpo e mantido, o quanto possível,

sem que haja perigo para o pessoal de manutenção nem para

outras pessoas. Antes de ser desmontado, o aspirador deve-

ria ser limpo, para evitar eventuais perigos. O recinto no qual

o aspirador é desmontado, deveria ter uma boa ventilação.

Usar um equipamento de protecção pessoal durante a manu-

tenção. A área de trabalho deve ser limpa após a manutenção.

Retirar/substituir o filtro de pregas (veja figura C)

Filtros de pregas 12 danificados devem ser substituídos ime-

– Girar o fecho no ferrolho 6 com uma moeda ou algo seme-

lhante, 1/4 de rotação, no sentido da seta e empurrar o

ferrolho para dentro.

– Abrir a parte superior do aspirador 3 e segurá-la. Segurar

o filtro de pregas 12 pelo filete e retirá-lo puxando para ci-

está correctamente posicionado.

– Bascular a parte superior do aspirador 3 novamente para

baixo. O ferrolho 6 engata novamente através de uma leve

– Limpar o depósito 9 de tempos em tempos com um produ-

to de limpeza de tipo comercial, não abrasivo, e permita

Filtro de protecção do motor (veja figura C)

– O filtro de protecção do motor

praticamente não necessi-

ta manutenção. Retirar de tempos em tempos o filtro de pro-

tecção do motor e enxaguá-lo com água limpa. Deixar o filtro

de protecção do motor secar bem antes de introduzí-lo.

OBJ_BUCH-464-008.book Page 28 Monday, December 12, 2016 2:10 PMItaliano | 29Bosch Power Tools 1 609 92A 2N2 | (12.12.16)Sensores do nível de enchimento (veja figura D)Limpar de vez em quando os sensores do nível de enchimento 14. –Abrir os fechos 10 e retirar a parte superior do aspirador 3. – Limpar os sensores do nível de enchimento 14 com um pa-no macio. – Recolocar a parte superior do aspirador 3 e fechar os fe- chos 10.AvariasSe a potência de aspiração for insuficiente deverá controlar: – A parte superior do aspirador 3 foi colocada de forma cor- recta?– O sistema de mangueira está obstruído?– Os tubos de aspiração estão encaixados firmemente?–O depósito 9 está cheio?– O saco de pó 11 está cheio?– O filtro de pregas 12 está obstruído por pó?Um esvaziamento em intervalos regulares assegura uma po-tência de aspiração ideal.Se em seguida a potência de aspiração não for alcançada, o aspirador deverá ser levado ao serviço pós-venda. Serviço pós-venda e consultoria de aplicação Para todas as questões e encomendas de peças sobressalen-tas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferra-menta eléctrica.O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:www.bosch-pt.comA nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, apli-cação e ajuste dos produtos e acessórios.PortugalRobert Bosch LDAAvenida Infante D. HenriqueLotes 2E – 3E1800 LisboaPara efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.Tel.: 21 8500000Fax: 21 8511096BrasilRobert Bosch Ltda.Caixa postal 119513065-900 CampinasTel.: (0800) 7045446www.bosch.com.br/contacto Eliminação Aspiradores, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.Não deitar o aspirador no lixo doméstico!Apenas países da União Europeia:De acordo com a directiva europeia 2012/19/UE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramen-tas eléctricas que não servem mais para a utilização, devem ser enviadas separada-mente a uma reciclagem ecológica.Sob reserva de alterações. Italiano

Norme di sicurezza Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri-spetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gra- vi. Custodire accuratamente le presenti istruzioni. Il presente aspiratore non è previ-
