uk Оригінальна інструкція з

Українська . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 87

чистую утилизацию. Возможны изменения. Українська

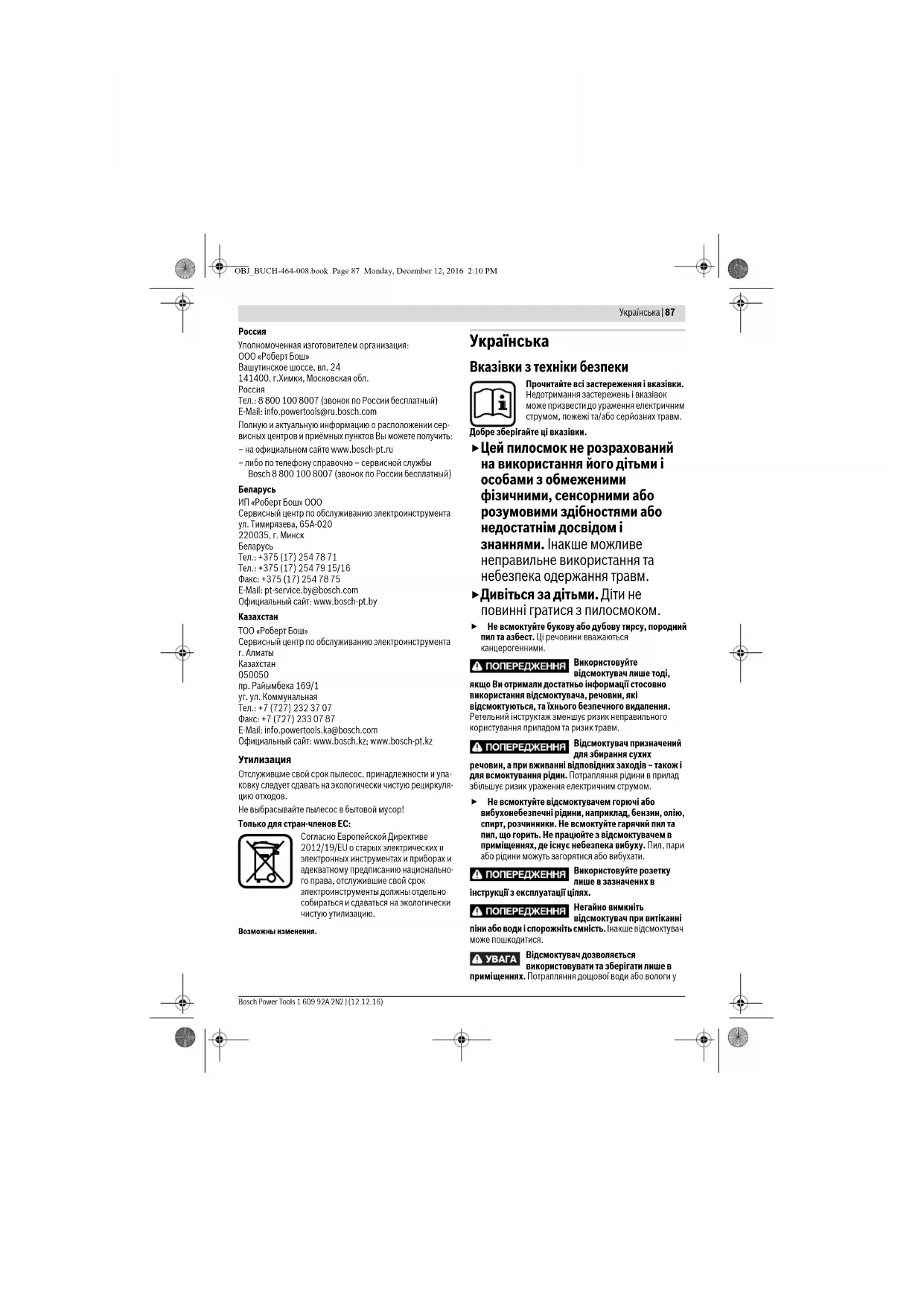

Вказівки з техніки безпеки

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок

може призвести до ураження електричним

струмом, пожежі та/або серйозних травм.

Добре зберігайте ці вказівки.

Цей пилосмок не розрахований

на використання його дітьми і

особами з обмеженими

фізичними, сенсорними або

розумовими здібностями або

недостатнім досвідом і

знаннями. Інакше можливе

неправильне використання та

небезпека одержання травм.

Дивіться за дітьми. Діти не

повинні гратися з пилосмоком.

 Не всмоктуйте букову або дубову тирсу, породний

пил та азбест. Ці речовини вважаються

відсмоктувач лише тоді,

якщо Ви отримали достатньо інформації стосовно

використання відсмоктувача, речовин, які

відсмоктуються, та їхнього безпечного видалення.

Ретельний інструктаж зменшує ризик неправильного

користування приладом та ризик травм.

Відсмоктувач призначений

речовин, а при вживанні відповідних заходів – також і

для всмоктування рідин. Потрапляння рідини в прилад

збільшує ризик ураження електричним струмом.

 Не всмоктуйте відсмоктувачем горючі або

вибухонебезпечні рідини, наприклад, бензин, олію,

спирт, розчинники. Не всмоктуйте гарячий пил та

пил, що горить. Не працюйте з відсмоктувачем в

приміщеннях, де існує небезпека вибуху. Пил, пари

або рідини можуть загорятися або вибухати.

Використовуйте розетку

інструкції з експлуатації цілях.

відсмоктувач при витіканні

піни або води і спорожніть ємність. Інакше відсмоктувач

Відсмоктувач дозволяється

використовувати та зберігати лише в

приміщеннях. Потрапляння дощової води або вологи у OBJ_BUCH-464-008.book Page 87 Monday, December 12, 2016 2:10 PM88 | Українська

1 609 92A 2N2 | (12.12.16) Bosch Power Tools

відсмоктувач збільшує ризик ураження електричним

Регулярно очищайте датчики рівня

рідини та перевіряйте їх на предмет

пошкоджень. Забруднення та пошкодження негативно

впливають на функціональну здатність датчиків.

 Якщо не можна запобігти використанню

відсмоктувача у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

 Вмикайте відсмоктувач в мережу, що належним

чином заземлена. В розетці і в подовжувальному

кабелі має бути справний захисний провід.

 Кожного разу перед використанням перевіряйте

відсмоктувач, кабель і штепсель. Не користуйтеся

відсмоктувачем в разі пошкоджень. Не

розкривайте відсмоктувач самостійно, його ремонт

дозволяється виконувати лише кваліфікованому

персоналу і лише з використанням оригінальних

запчастин Bosch. Пошкоджений відсмоктувач, шнур

або штепсель збільшує ризик ураження електричним

 Не переїжджайте через шнур та не здавлюйте його.

Не тягніть за шнур, щоб витягнути штепсель з

розетки або перемістити відсмоктувач.

Пошкоджений шнур збільшує ризик ураження

електричним струмом.

 Перш, ніж здійснити обслуговування, чищення або

налаштовування відсмоктувача, змінити приладдя

або відкласти відсмоктувач, витягуйте штепсель з

розетки. Ці попереджувальні заходи запобігають

ненавмисному вмиканню відсмоктувача.

 Слідкуйте за доброю вентиляцією на робочому

 Ремонтувати відсмоктувач дозволяється лише

фахівцям з використанням оригінальних запчастин.

Цим забезпечується збереження відсмоктувачем його

безпечних властивостей.

Відсмоктувач містить

шкідливий для здоров’я

пил. Процедури спорожнення та технічного

обслуговування, включаючи видалення ємності для

пилу, можна проводити лише силами фахівців. Нео-

бхідне відповідне захисне спорядження. Не

експлуатуйте відсмоктувач без повної фільтрувальної

накше Ви наразите на небезпеку своє здоров’я.

 Перед експлуатацією перевіряйте бездоганний стан

відсмоктувального шланга. Залишайте

відсмоктувальний шланг під’єднаним до приладу,

щоб пил не міг ненавмисне висипатися. Інакше Ви

можете вдихнути пил.

 Не сідайте на відсмоктувач. Цим Ви можете

пошкодити відсмоктувач.

 Акуратно поводьтеся з мережним шнуром та

відсмоктувальним шлангом. Інакше Ви можете

наразити інших осіб на небезпеку.

 Не очищайте відсмоктувач під прямим струменем

води. Потрапляння води в кришку відсмоктувача

збільшує ризик ураження електричним струмом.

Нижчеподані символи можуть знадобиться Вам при

користуванні відсмоктувачем. Будь ласка, запам’ятайте ці

символи та їх значення. Правильне розуміння символів

допоможе Вам правильно та небезпечно користуватися

Символи та їх значення

вказівки. Недотримання застережень і

вказівок може призвести до ураження

електричним струмом, пожежі та/або

Відсмоктувач класу пилу L згідно

IEC/EN 60335-2-69 для сухого

відсмоктування шкідливого для

здоров'я пилу з граничним значенням

експозиційної дози >1мг/м

шкідливий для здоров’я пил.

Процедури спорожнення та технічного

обслуговування, включаючи

видалення ємності для пилу, можна

проводити лише силами фахівців. Нео-

бхідне відповідне захисне

спорядження. Не експлуатуйте

відсмоктувач без повної

фільтрувальної системи. Інакше Ви

наразите на небезпеку своє здоров’я.

Відкрийте кришку відсмоктувача 3 і

притримайте її. Візьміть складчастий

фільтр 12 за перемички і вийміть його,

OБEPE HO OBJ_BUCH-464-008.book Page 88 Monday, December 12, 2016 2:10 PMУкраїнська | 89 Bosch Power Tools 1 609 92A 2N2 | (12.12.16) Опис продукту і послуг

Будь ласка, розгорніть сторінку із зображенням

відсмоктувача і залишайте її перед собою увесь час, коли

Ви будете читати інструкцію з експлуатації.

Відсмоктувач призначений для збирання та

відсмоктування не шкідливих для здоров’я речовин і

негорючих рідин. Він придатний для підвищених

навантажень при професійному використанні, напр., для

ремісницьких робіт, при використанні у промисловості і в

Відсмоктувач для пилу класу L згідно IEC/EN 60335-2-69

дозволено використовувати лише для всмоктування і

відсмоктування шкідливого для здоров'я пилу з

граничним значенням експозиційної дози > 1 мг/м

Використовуйте відсмоктувач лише у тому випадку, якщо

всі функції знаходяться у Вас повністю під контролем і Ви

не вбачаєте обмежень в їх використанні або отримали

відповідні вказівки.

Зображені компоненти

Нумерація зображених компонентів посилається на

зображення відсмоктувача на сторінці з малюнком.

1 Кріплення для шнура

2 Переносна рукоятка

3 Кришка відсмоктувача

4 Перемикач режимів роботи

5 Розетка для електроприладу

8 Відсмоктувальний шланг

10 Замок кришки відсмоктувача

12 Складчастий фільтр

13 Фільтр для захисту мотора

14 Датчики рівня заповнення

Зображене або описане приладдя не входить в стандартний

обсяг поставки. Повний асортимент приладдя Ви знайдете в

нашій програмі приладдя.

Заява про відповідність

Ми заявляємо під нашу одноособову відповідальність, що

описаний у розділі «Teхнічні дані» продукт відповідає усім

відповідним положенням Директив 2011/65/EU,

2014/30/EU, 2006/42/EС, включаючи їх зміни, а також

наступним нормам: EN 60335-1, EN 60335-2-69, EN

Технічна документація (2006/42/EC):

Robert Bosch Power Tools GmbH, PT/ECS,

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Інформація щодо шуму

Значення звукової емісії отримані відповідно до

Рівень звукового тиску від приладу за класом А, як

правило, нижчий за 70 дБ(A). Похибка K = 3 дБ.

Рівень шуму при роботі може перевищувати 80 дБ(A).

 Перед всіма роботами витягуйте мережний

штепсель відсмоктувача з розетки.

Заміна/встромляння мішка для пилу

–Відкрийте замки 10 і зніміть кришку пилососа 3.

–Зніміть повний мішок для пилу 11 з під’єднувального

фланця, потягнувши його назад. Закрийте отвір мішка

для пилу, опустивши кришку. Вийміть закритий мішок

для пилу з відсмоктувача.

–Надіньте новий мішок для пилу 11 на під’єднувальний

фланець відсмоктувача. Перевірте, щоб мішок для

пилу 11 по всій довжині прилягав до внутрішньої стінки

ємності 9. Надіньте кришку відсмоктувача 3.

– Закрийте замки 10.

Універсальний відсмоктувач GAS 25 L SFC

Ном. споживана потужність

Місткість ємності (брутто)

Місткість мішка для пилу

Макс. розрідження (турбіна)

Дані зазначені для номінальної напруги [U] 230 В. При меншій

напрузі і в спеціальних конструкціях для певних країн ці дані можу відрізнятися. Макс. пропускна здатність

Вага відповідно до EPTA-

Універсальний відсмоктувач GAS 25 L SFC

Дані зазначені для номінальної напруги [U] 230 В. При меншій

напрузі і в спеціальних конструкціях для певних країн ці дані можу відрізнятися. OBJ_BUCH-464-008.book Page 89 Monday, December 12, 2016 2:10 PM90 | Українська

1 609 92A 2N2 | (12.12.16) Bosch Power Tools

Для сухого відсмоктування треба користуватися мішком

для пилу 11. При використанні мішка для пилу 11

складчастого фільтра 12 вистачає на довше, довше

зберігається потужність відсмоктування та полегшується

Монтаж всмоктувального шланга (див. мал. A)

–Встроміть відсмоктувальний шланг 8 на під’єднувач 7 і

поверніть його за стрілкою годинника до упору.

– Міцно встроміть всмоктувальні трубки одна в одну.

Вказівка: Bosch рекомендує використовувати

відсмоктувальні шланги з діаметром шланга 19 мм або

35 мм, що відводять статичну напругу.

 Зважайте на напругу у мережі! Напруга в джерелі

струму повинна відповідати даним на заводській

табличці відсмоктувача. Електроприлади,

розраховані на 230 В, можуть працювати також і від

відсмоктувач при витіканні

піни або води і спорожніть ємність. Інакше відсмоктувач

 Будь ласка, довідайтесь про чинні

положення/закони стосовно поводження із

шкідливим для здоров’я пилом, що діють у Вашій

Відсмоктувач може використовуватися для збирання та

відсмоктування наступних матеріалів:

– Пил з граничним значенням експозиційної дози

Не працюйте з відсмоктувачем в приміщеннях, де існує

Символи на перемикачі режимів роботи

– Щоб увімкнути відсмоктувач, встановіть перемикач

режимів роботи 4 на on.

З міркувань заощадження електроенергії вмикайте

відсмоктувач лише тоді, коли збираєтесь ним

– Щоб вимкнути відсмоктувач, встановіть перемикач

режимів роботи 4 на off.

Робота з автоматичним дистанційним ввімкненням

В пилосос інтегрована розетка з захисним контактом 5. У

неї можна увімкнути зовнішній електроприлад.

Відсмоктувач автоматично вмикається через під’єднаний

електроприлад. Зважайте на максимально допустиму

сумарну споживану потужність під’єднаного

– Встановіть перемикач режимів роботи 4 на символ

Робота з автоматичним дистанційним ввімкненням.

ізні шлангові системи для під’єднання до

електроприладів (приладдя).

– Щоб увімкнути відсмоктувач, увімкніть підключений

до розетки 5 електроприлад. Відсмоктувач

автоматично починає працювати.

– Щоб вимкнути відсмоктувач, вимкніть електроприлад.

Прибл. через 6 секунд відсмоктувач автоматично

Електромагнітне очищення фільтра (SFC)

Прилад обладнаний електромагнітним очищенням

фільтра для очищення складчастого фільтра 12 від пилу,

Функцію очищення фільтра треба увімкнути максимум

тоді, коли потужності відсмоктування почне не вистачати.

– Встановіть перемикач режимів роботи 4 на символ

Електромагнітне очищення фільтра. Можливо

під’єднаний електроприлад повинен бути вимкнутим.

Відсмоктувач вібрує прибл. 10 секунд і автоматично

–Перш ніж знову вмикати відсмоктувач, почекайте

деякий час, щоб пил міг осісти у ємності.

Частота очищення фільтра залежить від виду і кількості

пилу. При регулярному очищенні максимальна потужність

відсмоктування зберігається довше.

Вологе відсмоктування

 Не всмоктуйте відсмоктувачем горючі або

вибухонебезпечні рідини, наприклад, бензин, олію,

спирт, розчинники. Не всмоктуйте гарячий пил та

пил, що горить. Не працюйте з відсмоктувачем в

приміщеннях, де існує небезпека вибуху. Пил, пари

або рідини можуть загорятися або вибухати.

 Відсмоктувач не дозволяється використовувати в

якості помпи для води. Відсмоктувач призначений

для відсмоктування водно-повітряної суміші.

 Перед всіма роботами витягуйте мережний

штепсель відсмоктувача з розетки.

Вказівка: Вимоги щодо ступеню фільтрації (пил класу L)

підтверджені лише для сухого відсмоктування.

Перед вологим відсмоктуванням вийміть мішок для пилу

11 і спорожніть ємність 9.

–Відсмоктувач обладнаний датчиками рівня заповнення

14. При досягненні максимального рівня заповнення

відсмоктувач вимикається. Встановіть перемикач

режимів роботи 4 на off.

Електромагнітне очищення фільтра (SFC)

Робота з автоматичним дистанційним

Bosch Power Tools 1 609 92A 2N2 | (12.12.16)

–Після відсмоктування вийміть складчастий фільтр 12

для попередження утворення цвілі і дайте йому добре

просохнути або зніміть кришку відсмоктувача 3 і дайте

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

 Перед всіма роботами витягуйте мережний

штепсель відсмоктувача з розетки.

 Для якісної і безпечної роботи тримайте

відсмоктувач і вентиляційні отвори в чистоті.

Якщо треба поміняти під’єднувальний кабель, це треба

робити на фірмі Bosch або в сервісній майстерні для

електроінструментів Bosch, щоб уникнути небезпек.

Щонайменше один раз на рік необхідно, щоб виробник

або вивчена особа проводили перевірку приладу на

предмет збирання пилу, напр., пошкодження фільтру,

щільність відсмоктувача та справність контрольного

У відсмоктувачах класу L, що знаходилися в забрудненому

середовищі, необхідно очистити зовнішню поверхню та

всі деталі приладу або обробити їх герметиком. При

технічному обслуговуванні та ремонтних роботах всі

забруднені деталі, які не можна задовільно очистити,

необхідно видалити. Такі деталі необхідно видаляти у

непроникних мішечках у ві

дповідності до чинних

положень щодо усунення таких відходів.

При технічному обслуговуванні користувачем

відсмоктувач необхідно демонтувати, очистити та

виконати можливі роботи з технічного обслуговування, не

наражаючи при цьому на небезпеку обслуговуючий

персонал та інших осіб. Перед демонтажем пилосос треба

прочистити, щоб запобігти можливим небезпекам.

Приміщення, в якому демонтується пилосос, повинно

добре провітрюватися. Під час технічного обслуговування

вдягайте особисте захисне спорядження. Після технічного

обслуговування треба прибрати місце, де здійснювалося

технічне обслуговування.

Виймання/заміна складчастого фільтра (див. мал. C)

Негайно замінюйте пошкоджені складчасті фільтри 12.

– За допомогою монети тощо поверніть замок на

фіксаторі 6 на 1/4-оберта за напрямком стрілки і

натисніть на фіксатор.

–Відкрийте кришку відсмоктувача 3 і притримайте її.

ізьміть складчастий фільтр 12 за перемички і вийміть

його, потягнувши угору.

–Прочистіть складчастий фільтр 12.

– Вставте новий або прочищений складчастий фільтр 12,

при цьому слідкуйте за надійною посадкою.

– Знову опустіть кришку відсмоктувача 3. Злегка

натисніть на фіксатор 6, щоб він став на місце.

– Час від часу протирайте ємність 9 звичайним, не

абразивним миючим засобом і давайте їй висохнути.

Фільтр для захисту мотора (див.мал.C)

– Фільтр для захисту мотора 13 практично не вимагає

технічного обслуговування. Час від часу виймайте

фільтр для захисту мотора і промивайте його під чистою

водою. Перед встановленням дайте фільтру для

захисту мотора добре просохнути.

Датчики рівня заповнення (див. мал. D)

Час від часу очищуйте датчики рівня заповнення 14.

ідкрийте замки 10 і зніміть кришку пилососа 3.

–Протріть датчики рівня заповнення 14 м’якою

– Знову надіньте кришку відсмоктувача 3 і закрийте

При недостатній потужності відсмоктування перевірте:

–Кришка відсмоктувача 3 надіта правильно?

–Система шлангів не забита?

–Всмоктувальні трубки міцно з’єднані?

– Заповнена ємність 9?

– Заповнений мішок для пилу 11?

– Складчастий фільтр 12 забився пилом?

Регулярне спорожнення забезпечує оптимальну

потужність відсмоктування.

Якщо після цього потужність відсмоктування не буде

відновлена, відсмоктувач треба в

Сервіс та надання консультацій щодо

використання продукції

При всіх запитаннях і при замовленні запчастин, будь

ласка, обов’язково зазначайте 10-значний товарний

номер, що знаходиться на заводській табличці

Сервісна майстерня відповість на запитання стосовно

ремонту і технічного обслуговування Вашого виробу.

Малюнки в деталях і інформацію щодо запчастин можна

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

OBJ_BUCH-464-008.book Page 91 Monday, December 12, 2016 2:10 PM92 | Қaзақша 1 609 92A 2N2 | (12.12.16) Bosch Power Tools Україна

Cервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний)

E-Mail: pt-service.ua@bosch.com

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень

зазначена в Національному гарантійному талоні.

Відсмоктувач, приладдя і упаковку треба здавати на

екологічно чисту повторну переробку.

Не викидайте відсмоктувач в побутове сміття!

Відповідно до європейської директиви

2012/19/EU про відпрацьовані електро-

і електронні прилади і її перетворення в

національному законодавстві

електроприлади, що вийшли з вживання,

повинні здаватися окремо і утилізуватися

екологічно чистим способом. Можливі зміни. Қaзақша

Өндірушінің өнім үшін қарастырған пайдалану

жөндеу, шаң жинау контейнерін

Контейнер көлемі (брутто)

контейнерді босатыңыз 9.
