MANUAL DE UTILIZADOR PRES-05 FAGOR

O fabricante reserva-se o direito de modificar os modelos descritos neste Manual de Instruções.

1. Bandeja de gotejamento
2. Adaptador de barril pressurizado
3. Mini-limpador
4. Cabo CC
5. Cabo CA

Acessórios opcionais:

1. Tubo conector fêmea
2. Juntas do barril
3. Válvula de escape
4. Reservatório de limpeza
5. Adaptador de barril sem pressão

12.1. Interruptor de bloqueio 12.2. Adaptador fêmea 12.3. Adaptador macho

1. Válvula reguladora de CO2

13.1. Rosca válvula 13.2. Manômetro

1. Cartucho de CO2 de 100 g

2. CARACTERÍSTICAS TÉCNICAS

Veja a placa de características.

Este produto cumpre as Diretivas Europeias de Compatibilidade Eletromagnética e Baixa Tensão.

3. ADVERTÊNCIAS DE SEGURANÇA

• Antes de utilizar este aparelho pela primeira vez, leia com atenção este manual de instruções e guarde-o para posteriores consultas. Verifique se a tensão da rede doméstica

e a potência da tomada correspondem com as indicadas no aparelho.

• Em caso de incompatibilidade entre a tomada de corrente e a ficha do aparelho, substitua a tomada por outra adequada, recorrendo a pessoal profissionalmente qualificado.
• A segurança elétrica do aparelho é garantida somente no caso de estar ligado a uma tomada de ligação à terra eficaz, tal como prevêem as normas vigentes de segurança elétrica. Em caso de dúvidas, dirija-se a uma pessoa profissionalmente qualificada.
• Desaconselha-se o uso de adaptadores, tomadas múltiplas e/ou cabos de extensão. No caso de ser indispensável o uso dos mesmos, ter-se-á que utilizar unicamente adaptadores e extensões que estejam conformes às normas de segurança vigentes, prestando atenção para não superar o limite de potência indicado no adaptador. Depois de retirar a embalagem, verifique se o aparelho está em perfeitas condições; em caso de dúvidas, dirija-se ao Serviço de Assistência Técnica mais próximo.
• Os elementos da embalagem (bolsas de plástico, espuma de poliestireno, etc.) não devem ser deixados ao alcance das crianças, porque são fontes de perigo.
• Este aparelho deve ser utilizado somente para uso doméstico. Qualquer outro uso será considerado inadequado ou perigoso.
• O fabricante não será responsável por danos que possam derivar do uso inapropriado, equivocado ou pouco adequado, ou também devido a reparações efetuadas por pessoal não qualificado.
• Não toque no aparelho com as mãos ou pés molhados ou úmidos.
• Mantenha o aparelho afastado da água ou outros líquidos para evitar uma descarga elétrica; Não ligue o produto se estiver sobre uma superfície úmida.
• Coloque o aparelho sobre uma superfície seca, firme e estável.
• Não deixe que as crianças ou pessoas

incapacitadas manipulem o aparelho sem vigilância.

• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas, ou com falta de experiência ou conhecimentos, exceto quando supervisionadas ou instruídas, relativamente à utilização do aparelho, por uma pessoa responsável pela sua segurança.
• As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.
• Para uma maior proteção, recomenda-se a instalação de um dispositivo de corrente residual (RCD) com uma corrente residual operacional que não supere os 30mA. Aconselhe-se com o técnico de instalação.
• Não abandonar o aparelho aceso porque pode ser fonte de perigo. Ao desligar a ficha, nunca puxe do cabo.
• Desligue o aparelho antes de efetuar qualquer operação de limpeza ou manutenção.
• Em caso de avaria ou mau funcionamento do aparelho e sempre que não o utilize, desligue-o e não o repare. No caso de necessitar de reparação, dirija-se unicamente a um Serviço de Assistência Técnica autorizado pelo fabricante e solicite o uso de peças de substituição originais.
• Se o cabo deste aparelho estiver danificado, dirija-se a um Centro de Assistência Técnica autorizado para que o substituam.
• Não deixe o aparelho exposto às agentes atmosféricos (chuva, sol, gelo etc.).
• Não utilize ou coloque nenhuma parte deste aparelho sobre ou perto de superfícies quentes (placas de cozinha de gás ou elétrica, fornos).
• Não utilize detergentes ou baetas abrasivas para limpar a unidade.
• Não toque as superfícies quentes. Utilize as pegas ou flexores.
• Evite que o cabo toque nas partes quentes do aparelho.

Utilize o aparelho a uma temperatura ambiente entre 12 °C (54 °F) e 26 °C (80 °F). Ao instalar o aparelho, certifique-se de que existe pelo menos 10 cm de espaço livre nos lados e na parte posterior do aparelho. Isto permitirá uma ventilação adequada. Não mova o aparelho quando o barril estiver destampado. Não submerja o aparelho nem o cabo de alimentação em água ou em qualquer outro líquido. Não coloque nenhum objeto sobre o aparelho. Não insira nenhum objeto nas grelhas de ventilação. Não meta o barril de cerveja no congelador. A cerveja poderia estragar-se e o barril explodir.

ADVERTÊNCIAS DE SEGURANÇA PARA O CARTUCHO DE CO2

• Cartucho sob pressão: utilizar com precaução e não expor ao sol ou a temperaturas superiores a 50 °C.
• Mantenha os cartuchos afastados do calor, num local seco e frio.
• Manter fora do alcance das crianças.
• Os cartuchos contêm gás comprimido. Não picar, nem deformar ou modificar de nenhum modo o cartucho.
• Só se pode usar o cartucho uma vez. Não pode ser reutilizado.
• Ligar o regulador ao cartucho enroscando-o com a mão, somente com a mão.
• Não colocar óleo ou lubrificante no interior da ligação do cartucho.

NÃO ENCHER!

• Para deitar fora o cartucho, tem de seguir o procedimento de eliminação de resíduos adequado. Para mais informações sobre esta matéria, entre em contacto com as autoridades locais.

Modo de emprego: Ligar ou enroscar a válvula reguladora ao cartucho sem apertar excessivamente. Se o gás não sair, enroscar e desenroscar a válvula reguladora várias vezes. Depois de utilizar, desenroscar a válvula reguladora do cartucho. O fecho é automático.

ATENÇÃO: Não utilize chaves nem nenhuma outra ferramenta para ligar o cartucho à válvula reguladora. A ligação deve ser feita utilizando só as mãos.

4. COLOCAÇÃO EM FUNCIONAMENTO

• Coloque o aparelho sobre uma superfície seca, firme e estável.
• Deixe pelo menos 10 cm de espaço livre nos lados e na parte posterior do aparelho. Isto permitir-lhe-á uma ventilação adequada.
• Coloque a bandeja de gotejamento (3) nas ranhuras da parte frontal da máquina (fig. B).
• Enrosque o puxador (2) na torneira (fig. C) e ligue o aparelho com o cabo de alimentação CC (6) ou CA (7).
• ANTES DE PROCEDER À INSTALAÇÃO DO BARRIL, CERTIFIQUE-SE QUE O BARRIL REPOUSA TEMPO SUFICIENTE PARA EVITAR QUE SAIA ESPUMA PELA ABERTURA DE VENTILAÇÃO.
• Esfrie a cerveja no frigorífico durante algumas horas (aprox. 6 ou 12 horas). A cerveja fria produz menos espuma que a quente.

Advertência: Não meta o barril no congelador. A cerveja poderia estragar-se e o barril explodir.

INSTALAÇÃO DO BARRIL

Existem dois tipos de barris:

• barril pressurizado: barril de cerveja com CO2 incorporado
• barril pressurizado tipo B: Barril com cerveja com CO2 incorporado não standard. Para dispensar cerveja com este aparelho, deverá adquirir os acessórios de CO2 da Fagor especializados na descrição, do 8 ao 14.
• barril standard: barril de cerveja sem CO2. Para tirar cerveja com este aparelho, deverá adquirir os acessórios de CO2 da Fagor, detalhados na descrição, do 8 ao 14.

Determine que tipo de barril vai utilizar e encontrar a sua correspondente instalação.

BARRIL PRESSURIZADO

O barril pressurizado de cerveja, compatível com o distribuidor FAGOR, com boquilha tipo fig. D, já contém CO2, pelo que não é necessário adquirir os acessórios opcionais de CO2. Este tipo de barril não necessita da instalação da torrente nem da boquilha do barril para instalar no distribuidor de cerveja. Execute os seguintes passos para instalar o barril pressurizado:

1. Pressione o botão de abertura da porta (1.1) e insira o tubo conector macho (1.4) no adaptador do barril pressurizado (4) até que se bloqueie completamente, como se indica na figura D.
2. Instale o adaptador do barril pressurizado (4) na boquilha do barril como se indica na figura E.
3. Introduza o barril na câmara girando o barril para que o tubo não se dobre e o fluxo da cerveja não se bloqueie (fig. F). Feche a porta da câmara.

BARRIL PRESSURIZADO TIPO B

Estes barris são os que levam a tampa combinada ou de ventilação (fig. H). Para instalar este tipo de barris, deverá adquirir os acessórios de CO2 da Fagor (ref. REG CO2), detalhados na descrição, de 8 a 14.

Antes de instalar um barril pressurizado tipo B, deverá libertar o excesso de pressão do barril. Para isso, gire a tampa para uma volta de 1/4, permitindo que a pressão saia do barril. Em seguida, retire a tampa com a ajuda de um alicate e substitua-a por uma das juntas do barril (9). Procure não danificar o metal à volta da tampa, pois poderia causar uma fuga de ar. Seria normal se a tampa ou parte da tampa caísse para o barril; isto não afetaria o sabor da cerveja.

Uma vez libertado o excesso de gás do barril, siga os passos detalhados no parágrafo "Ligação unidade CO2".

BARRIL SEM PRESSÃO

Estes barris são os que levam a tampa de borracha (fig. G). Para instalar este tipo de barris, deverá adquirir os acessórios de CO2 da Fagor (ref. REG-CO2), detalhados na descrição do 8 ao 14.

Para a instalação dos acessórios de CO2, siga os passos detalhados no parágrafo "Ligação unidade CO2".

5. LIGAÇÃO UNIDADE CO₂

Uma vez adquiridos os acessórios opcionais de CO2 da Fagor, siga os seguintes passos:

1. Insira o adaptador do barril sem pressão (12) no barril (fig. I). No caso do barril sem pressão, deverá arrastar o centro da tampa para o interior do barril. Bloqueie o adaptador deslocando o botão de bloqueio (12.1) do adaptador para um lado. Os engates deslocam-se e são apertados ao barril, assim o adaptador ficará corretamente instalado no barril.
2. Prima o botão para abrir a porta (1.1) e abra-a. Desloque a tampa do compartimento lateral (1.4) do distribuidor para baixo e feche a tampa. Introduza o tubo conector fêmea (8) pelo orifício do compartimento lateral como se indica na figura J.
3. Insira o tubo conector macho (1.3) no adaptador fêmea (12.2). Insira o tubo conector fêmea (8) no adaptador macho (12.3). (Veja a figura K).
4. Introduza o barril no distribuidor girando o barril para que os tubos não dobrem e o fluxo da cerveja não seja bloqueado.
5. Gire a rosca da válvula reguladora de CO2 (13.1) no sentido anti-horário até que fique presa (fig. E). Só assim terá a garantia de que a válvula fica fechada.
6. Insira o tubo conector fêmea (8) no orifício direito da válvula reguladora (fig. M). Quando quiser desligar o tubo conector fêmea (8), deverá premir a argola que rodeia o tubo quando retira o tubo conector.
7. Enrosque o cartucho de CO2 (14) de 100 gr na válvula reguladora de CO2 como é indicado na figura N.
8. Abra a válvula girando devagar a válvula reguladora de CO2 (13.1) no sentido horário (figura N) para selecionar a pressão adequada. Recomenda-se que a pressão esteja entre os 0.5 bares e 1 bar para que o fluxo da cerveja seja

adequado e não forme demasiada espuma.

1. Uma vez montada a unidade de CO2, introduza-a no compartimento lateral do distribuidor, colocando o manômetro (13.2) de frente para o visor do manômetro do distribuidor para poder ver a pressão (fig. O). 10. Coloque de novo a tampa do compartimento lateral (1.4) no seu sítio.

6. AJUSTE DE TEMPERATURA

1. Mantenha pressionado o botão de aumentar temperatura (1.8) ou o botão de diminuir temperatura (1.9) durante três segundos.
2. Pressione os botões de aumentar e diminuir temperatura (1.8 e 1.9) até obter a temperatura desejada.
3. Se quiser alterar o formato de temperatura de °C a °F ou ao contrário, mantenha pressionado o botão de aumentar temperatura (1.8) durante três segundos.

Para acender e apagar a luz do visor LCD, mantenha pressionado o botão de acender/apagar o visor (1.10) durante 3 segundos.

7. FUNCIONAMENTO

• Recomenda-se usar sempre copos limpos passados com água fria no momento de servir cerveja. As impurezas evitam que se forme espuma no copo. Fixe o copo limpo por baixo da torneira da máquina. Certifique-se de que a boquilha da torneira (1.6) não está em contacto com o copo.
• Desloque o puxador (2) até si, e fixe o copo em ângulo. A cerveja começa a sair para o copo até que solte de novo o puxador.
• A quantidade de espuma depende do ângulo do copo. Coloque o copo na

vertical à medida que o nível da cerveja sobe.

• Solte o puxador (2) quando a espuma chegar à extremidade do copo para que deixe de sair cerveja.

8. LIMPEZA

Uma vez o barril vazio, deverá limpar a fundo a máquina (1) antes de colocar outro barril. Se tiver instalado um barril sem pressão, execute os seguintes passos:

1. Desloque a tampa do compartimento lateral (1.4) da máquina até abaixo e retire a tampa.
2. Extraia a unidade de CO2 e gire a rosca da válvula reguladora (13.1) em direção anti-horária para fechá-la completamente.
3. Coloque um recipiente por baixo da torneira (1.6) e desloque o puxador (2) até si. Dispensar-se-á cerveja até esvaziar completamente o barril.
4. Agora proceda de acordo com as seguintes indicações.
5. Uma vez extraída toda a cerveja, pressione o interruptor de abertura da porta (1.1), abra a porta e extraia o barril com os tubos ligados. Desligue os tubos conectores fêmea (8) e macho (1.3) pressionando o botão branco correspondente quando puxa os conectores.
6. Esvazie o gás restante inserindo a válvula de escape (10) em cada conector (fig. P).
7. Retire o adaptador do barril.
8. Agora deverá limpar a máquina.

1. Encha a mini-garrafa de limpeza (5) com água quente e um pouco de detergente.
2. Introduza a mini-garrafa de limpeza (5) no tubo conector macho (fig. R). Ao mesmo tempo que desloca o puxador (2) para si, prima a mini-garrafa de limpeza em intervalos regulares várias vezes. A pressão fará passar a água com detergente pelo sistema.
3. Repita a mesma operação, mas

só com água, sem qualquer tipo de detergente.

1. Se tiver adquirido os acessórios opcionais de CO₂ da Fagor, poderá limpar o distribuidor (1) da seguinte forma:
2. Encha a garrafa de limpeza (11) até meio com água quente e um pouco de detergente.
3. Introduza o adaptador do barril standard (12) na garrafa de limpeza (11) e limpe o tubo conector fêmea (8) ao adaptador macho (12.3) e o tubo conector macho (1.3) ao adaptador fêmea (12.2) (fig. Q).
4. Rode a rosca da válvula reguladora (13.1) no sentido dos ponteiros do relógio.
5. Desloque o puxador (2) para si e faça circular a água com detergente pelo sistema durante 5 segundos.
6. Repita a mesma operação, mas só com água, sem qualquer tipo de detergente.

Se tiver instalado um barril pressurizado compatível com o distribuidor Fagor, execute os seguintes passos:

1. Desloque a tampa do compartimento lateral (1.4) da máquina até abaixo e retire a tampa.
2. Extraia unidades de CO2 e gire a rosca da válvula reguladora (13.1) em direção anti-horária para fechá-la completamente.
3. Coloque um recipiente por baixo da torneira (1.6) e desloque o puxador (2) até si. Dispensar-se-á cerveja até esvaziar completamente o barril.
4. Agora proceda de acordo com as seguintes indicações.
5. Uma vez extraída toda a cerveja, pressione o interruptor de abertura da porta (1.1), abra a porta e extraia o barril com os tubos ligados.
6. Retire o adaptador do barril.
7. Desligue os tubos conectores fêmea (8) e macho (1.3) pressionando o botão branco correspondente quando puxa os conectores.
8. Agora de limpar a máquina.

Para limpar o distribuidor deste tipo de barril, siga as instruções descritas no ponto 1. do caso do barril sem pressão.

9. INFORMAÇÃO PARA A GESTÃO CORRECTA DOS RESÍDUOS DE APARELHOS ELÉCTRICOS E ELECTRÓNICOS

No fim da sua vida útil, o produto não deve ser eliminado juntamente com os resíduos urbanos. Pode ser depositado nos centros especializados de recolha diferenciada

das autoridades locais ou, quando, nos revendedores que foram me este serviço. Eliminar separadamente um electrodoméstico permite evitar possíveis consequências negativas para o ambiente e para a saúde pública resultantes de uma eliminação inadequada, além de que permite recuperar os materiais constituintes para, assim, obter uma importante poupança de energia e de recursos. Para sublinhar a obrigação de colaborar com uma recolha selectiva, no produto aparece a marca que se apresenta como advertência da não utilização de contentores tradicionais para a sua eliminação. Para mais informações, contactar a autoridade local ou a loja onde adquiriu o produto.

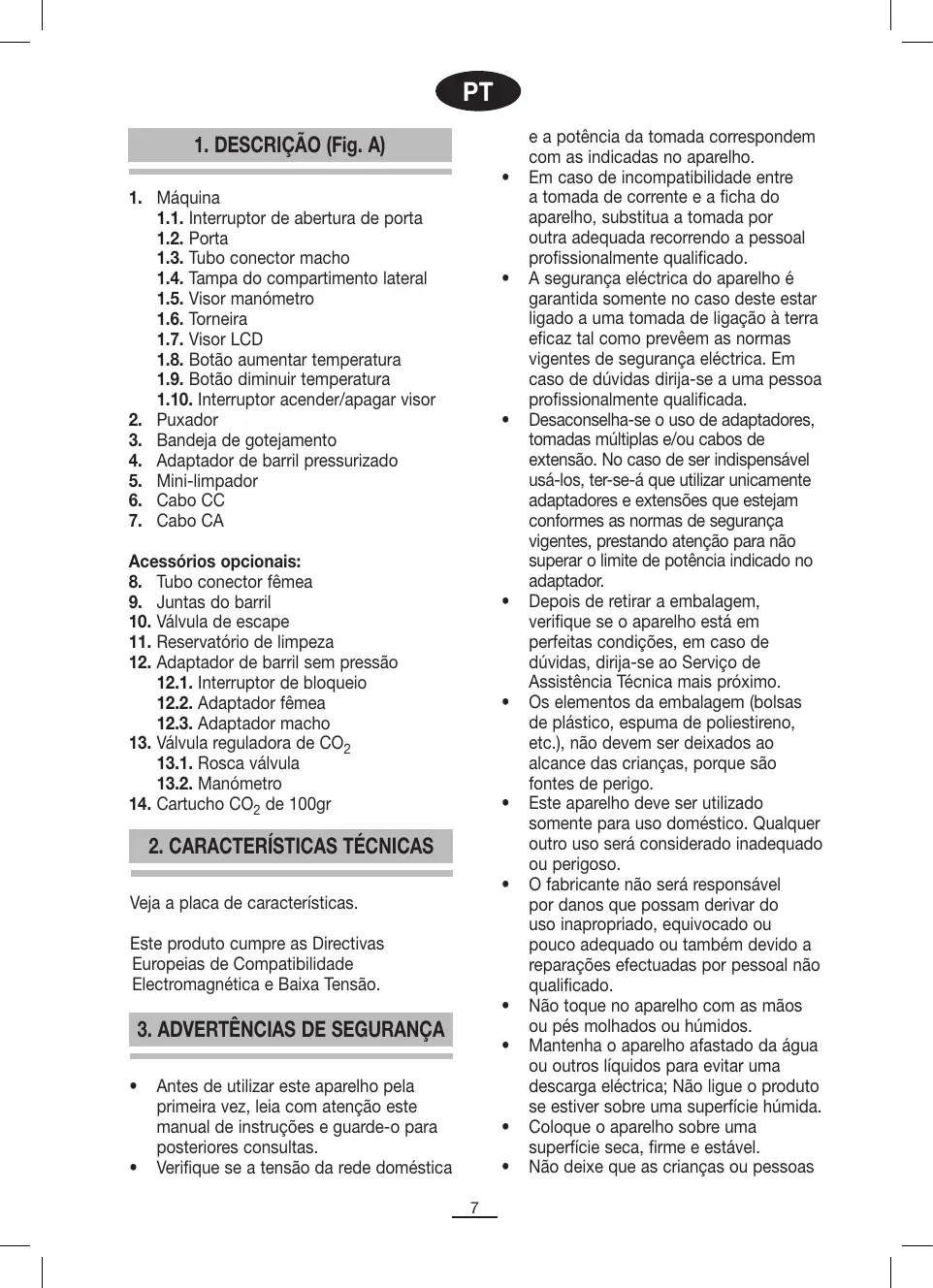

1. DESCRIÇÃO

1. Dispenser

1.1. Botão de abertura da porta 1.2. Porta 1.3. Tubo de saída 1.4. Tampa do compartimento lateral 1.5. Visor do medidor 1.6. Torneira 1.7. Tela LCD 1.8. Botão de aumento de temperatura 1.9. Botão de diminuição de temperatura 1.10. Botão liga/desliga da tela

2. Alça da torneira

3. Bandeja coletora de gotejamento

5. CONEXÃO DA UNIDADE DE CO₂
