GEBRUIKSAANWIJZING PRES-05 FAGOR

De fabrikant befindt sich hetrecht voor de modellen die in deze Gebruikshandleiding worden beschreiben te wijzigen.

N.I.F. F-20.020.517 - B°. San Andrés, n° 18

Apartado 49 - 20500 MONDRAGON (Guipuzcoa) ESPANA

FAGOR

CE

FAGOR

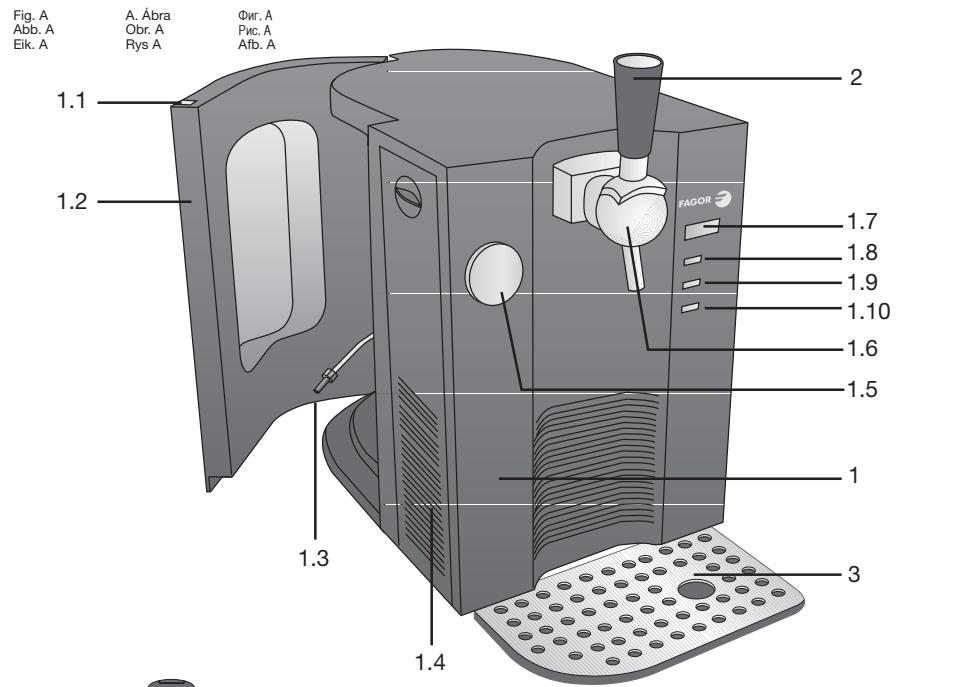

1. DESCRIPTICN (Fig. A)

1. Dispensador

1.1. Pulsador aperture puerta
1.2. Puerta
1.3. Tubo conector macho
1.4. Tapa compartmento lateral
1.5. Visor manómetro
1.6.Grifo
1.7. Pantalla LCD
1.8. Botón augmentar temperatura
1.9. Botón disminuir temperatura
1.10. Pulsador encender/apagar pantalla

2. Tirador

1. Bandeja de goteo
2. Adaptador de barril presurizzato
3. Mini limpiador
4. Cable CC
5. Cable CA

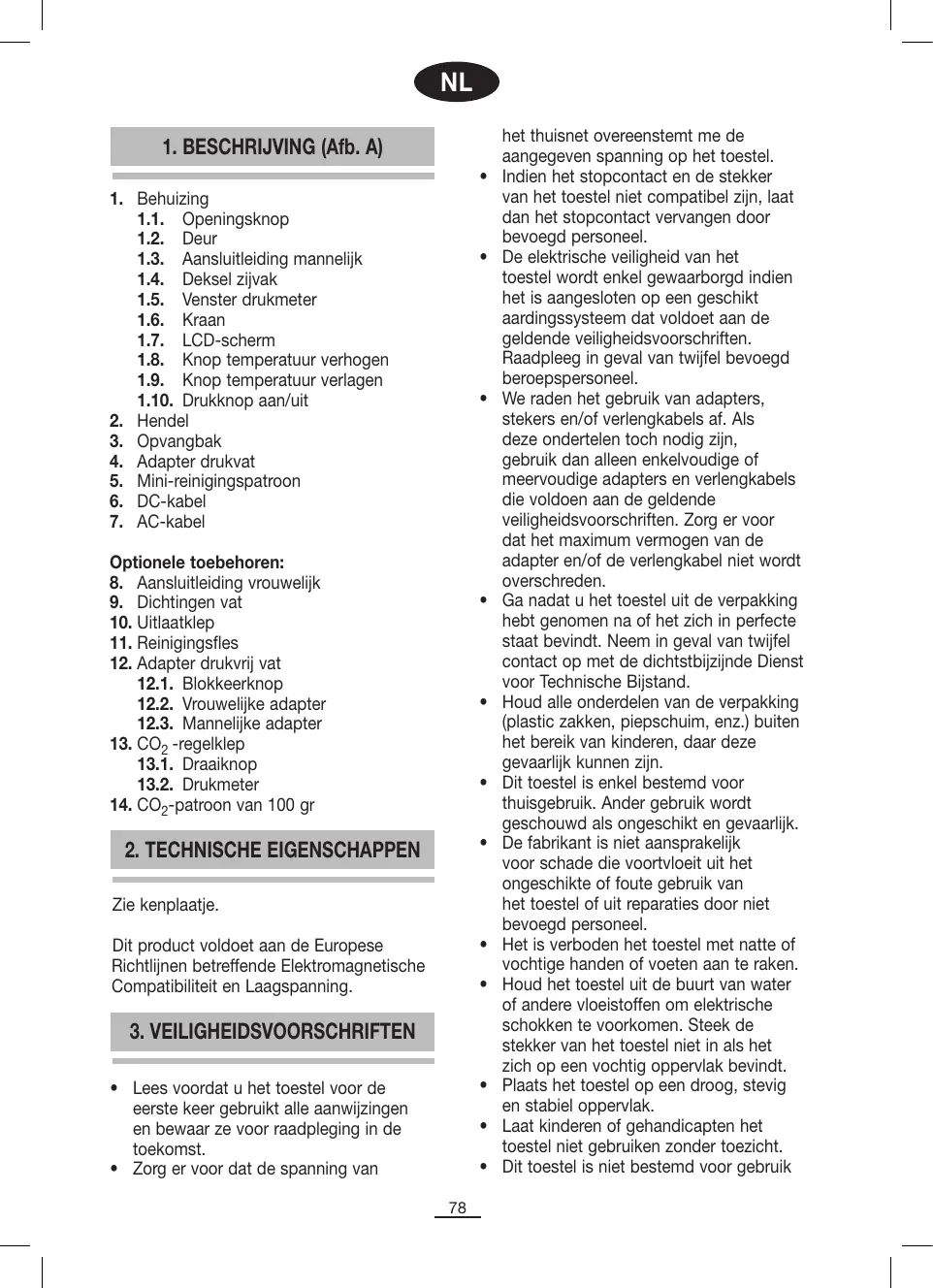

1.1. Openingsknop
1.2. Deur
1.3. Aansluitleiding mannelijk
1.4. Deksel zichvak
1.5. Venster drukmeter
1.6. Kraan
1.7. LCD-schem
1.8. Knop temperatuur verhogen
1.9. Knop temperatuur verlagen
1.10. Drukknop aan/uit

1. Hendel
2. Opvangbak
3. Adapter drukvat
4. Mini-reinigingspatroon
5. DC-kabel
6. AC-kabel

Optionele toebehoren:

1. Aansluitleiding vrouwelijk
2. Dichtingen vat
3. Uitlaatklep
4. Reinigingsfles
5. Adapter drukvrij vat

12.1. Blokkeerknop
12.2. Vrouwelijke adapter
12.3. Mannelijke adapter

1. CO_2 -regelklep

13.1. Draaiknop
13.2.Drukmeter

1. CO_2 -patroon van 100 gr

Dit product voldoet aan de Europese Richtlijnen betreffende Elektromagnetische Compatibility en Laagspanning.

3. VEILIGHEIDSVOORSCHRIFTEN

Lees voordat u het toestel voor de eerste keer gebruikt alle aanwijzingen en bewaar ze voor raadpleging in de toekomst.
Zorg er voor dat de spanning van

het thuisnet overeenstemt me de aangegeven spanning op het toestel.

• Indien het stopcontact en de stekker van het toestel Niet compatibel zich, maar dan het stopcontact verrangen door bevoegd personeel.
• De elektrische verilgheit van het toestel worden enkel gewaarborgd indien het is aangesloten op een geschikt aardingsystem dat voldoet aan de geldende verilgheidsvoorschriften. Raadpleeg in geval van twijfel bevoegt beroepspersoneel.
  We raden het gebruik van adapters, stekers en/of verlangkabels af. Als deze ontertelen toch nodig zijn, gebruik dan alleen enkelvoudige of meervoudige adapters en verlangkabels die voldoen aan de geldende verligheidsvoorschriften. Zorg er voor dat het maximum vermogen van de adapter en/of de verlangkabel nicht worden overschreten.
• Ga nadat u het toestel UIT de verpakking hebt genomen na of het zich in perfecte staat bevindt. Neem in geval van twijfel contact op met de dichtstbijzijnde Dienst voor Technische Bijstand.
• Houd alle onderdelen van de verpakking (plastic zakken, piepschuim, enz.) buiten het bereik van kinderen, waar deze gevaarlijk hunnen zijn.
• Dit toestel is enkel bestemd voor thuisgebruik. Ander gebruik worden geschouwd als ongeschikt en gevaarlijk.
• De fabrikant is nicht aansprakelijk voor schade die voortvloeit UIT het ongeschikte of foute gebruik van het toestel of UIT reparities door Niet bevoegt personeel.
• Het is verboden het toestel met natte of vochtige handen of voeten aan te raken.
• Houd het toestel uit de buurt van water of andere vloeistoffen om elektrische schokken te voorkomen. Steek de stekker van het toestel Niet in als het zich op een vochtig oppervlak befindt.
• Plaats het toestel op een droog, stevig en stabel oppervlak.
• Laat kinderen of gehandicapten het toestel Niet gebruiken zonder toezicht.
• Dit toestel is Niet bestemd voor gebruik

door Personen (inclusief kinderen) met fysieke, zintuiglijke of mentale handicaps of gebrek aan ervaring of kennis, tenzij in het geval van toezicht of opleiding op het gebied van het gebruik van het toestel door een persoon die instaat voor hun veiligheid.

• Houd kinderen onder toezicht om te voorkomen dat ze met het toestel spelen.
• Voor maximale verilgheit is het raadzaam een differentieelschakelaar met een bedrijfsreststrom van maximaal 30mA te installeren. Raadpleeg uw installerur.
• Laat het toestel Niet onbewaakt aan staan waar dit gevaarlijk kan+zijn.
• Trek om de stekker uit het stopcontact te trekken nooit aan de kabel.
  Trek de stekker van het toesteluit om het te reinigen of voor onderhoud.
• Zet het toestel indien het beschadigd is of slecht werkt en wanner u het Niet gaat gebruiken,uit en probeer het Niet te make. Als het herteld moet worden, raadpleeg dan enkel een door de fabrikant erkende Dienst voor Technische Bijstand en vraag dat ze originele reserveonderdelen gebruiken.
• Indien de kabel beschadigd is of verrangen要去en, neem dan enkel contact op met een door de fabrikant erkende Dienst voor Technische Bijstand.
  Stel het toestel Niet bloot aan weersomstandigheden (regen, zon, vorst, enz.).
• Het is verboden onderdelen van dit toestel op of in de buurt van warme oppervlakken (kookplaten op gas of elektriciteit, ovens...) teplaatsen of te gebruiken.
• Gebruik geen afwasmiddelen of schuursponsen om het toestel te reinigen.
• Vermijd contactussen de kabel en de warmerne onderdelen van het toestel.
• Gebruik het toestel bij een omgevingstemperatuur van 12^ (54^) en 26^ (80^) .
  Zorg bij het installereren van het toestel voor ongeveer 10 cm open ruimte aan

de zichkanten en achechterkant van het toestel voor een goede ventilatie.

• Verplaats het toestel Niet wanner het vat is geplaatst.
• Houd het toestel of de kabel ervan nicht onder water of andere vloeistoffen.
• Plaats geen voorwerpen op het toestel.
• Steek geen voorwerpen in het ventilatieroofter.
• Bewaar het vat bier nicht in de diepvriezer. Hierdoor kan het bier slecht worden en het vat ontploffen.

VEILIGHEIDSWAARSCHUWINGEN VOOR HET CO_2 -PATROON

Patroon onder druk: wees voorzichtig en stel Niet bloot aan de zon of aan temperaturen van meer dan 50^
- Bewaar de patronen uit de warmte, op een droge en koele plaats.
- Bewaar buiten het bereik van kinderen.
- De patronen bevatten persgas. Het is verboden het patroon te doorboren of te verwormen.
- Het patroon kan slechts=een keer worden gebruikt. Niet geschikt voor hergebruik.
- Sluit de regelaar aan op het patroon door het—helemaal vast te draaien (enkel handmatig).
- Breng geen olie of vet aan op de aansluiting van het patroon.
:NIET BIJVULLEN!
- Volg om het patroon af te danken de geschikte afvalverwerkingssprocedure.
- Neem voor meer informatie hierover contact op met deplaatselijke overheid.

Gebruiksaanwijzing: Sluit de regelklep aan op of draai de regelklep op het patroon zonder te hard aan te drukken. Als er geen gas uitkomt, draait u de regelklep enkele keren vast en los. Draai na gebruik de regelklep los van het patroon. Het patroon worden automatisch afgesloten.

AANDACHT: Gebruik geen sleutels of
ander gereedschap om het patroon op de
regelklep aan te sluiten. De verbinding mag
enkel handmatig worden gemaakt.

4. VOORBEREIDING

• Plaats het toestel op een droog, stevig en stabel oppervlak.
• Laat ongeveer 10 cm open ruimte aan de zijkanten en onderkant van het toestel voor een goede ventilatie.

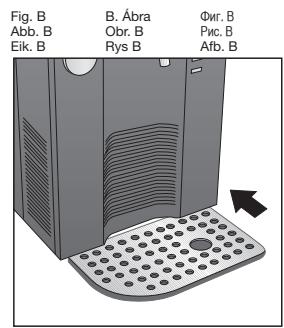

• Plaats de opvangbak (3) in de gleuf aan de voorkant van het toestel (afb. B).

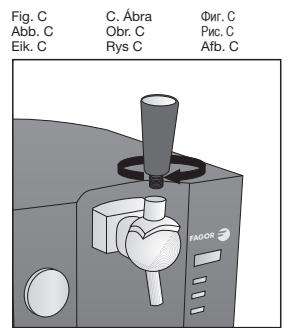

• Draai de hendel (2) op de kraan (afb. C) en steek de DC-(6) of AC-(7) voedingskabel in.
  Zorg er voor dat het vat voldoende heeft stil gestaan voordat u het installeert om te voorkomen dat er schuim UIT de ventilatieopening komt.
• KOEL HET VAT ENKELE UREN (ONGEV. 6 TOT 12) IN DE KOELKAST. Koud BIER GEEFT MINDER SCHUIM DAN WARM BIER.

Opgelet: Steek het vat Niet in het vriesvak. Het bier kan hierdoor slecht worden en hetvak ontploffen.

INSTALLATIE VAN HET VAT

Er zich twee soorten vaten:

• Drukvat: vat bier met ingebouwde CO_2 -toevoer, standaard.
• Drukvat type B: vat bier met ingebouwde CO2 -toevoer, nicht standard. Om met dit toestel bier te schenken,要去 de Fagor CO2 -toebehoren kopen (nummer 8 tot 14 van de productbeschrijving).
• Drukvrijvat: vat bier zonder CO2 . Om met dit toestel bier te schenken, moet u de Fagor CO2 -toebehoren kopen (nummer 8 tot 14 van de productbeschrijving).

Bepaal welk soort vat u gaat gebruiken en voer de overeenkomstige installmente UIT.

DRUKVAT

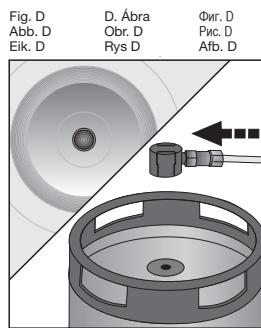

Het drukvat, compatibel met de FAGOR bierkraan, met mondstuk type afb. D, bevat reeds CO2 , waardoor de optionele CO2 -toebehoren Niet nodig zich. Voor dit soort vat is het Niet nodig de kraan en het mondstuk die bij het vat worden meegeleverd te installereren. Volg de volgende stappen om het drukvat te

installeren:

1. Druk op de openingsknop van de deurt (1.1) en steek de mannelijke aansluitleiding (1.3) in de adapter van het drukvat (4) tot het volledig vast zit, zoals aangegeven op afbeelding D.
2. Installer de adapter van het drukvat (4) op het mondstuk van het vat zoals aangegeven op afbeelding E.
3. Plaats het vat in het toestel door het vat te draaien zodate leiding Niet geplood wordt en de bierstroom Niet verhinderd wordt (afb.F). Sluit de deur van het toestel.

DRUKVAT TYPE B

Dit soort vaten haben een combinatie- of ventilatiedop (afb. H). Om dit soort vaten te installereren,要去 de Fagor CO2 toebehoren kopen (ref. REG- CO2 ) (nummer 8 tot 14 van de productbeschrijving).

Voordat u een drukvat type B installeert, moet u het drukteveel van het vat aflaten. Draai hiertoe de dop 1 / 4 waardoor de druk van het vat worden afgelaten. Haal dan de dop weg met behulp van een tang en verwang deze door een van de dichtingen van het vat (9). Zorg er voor dat het metaaal rond de dop Niet verrormd worden. Dit zou voor een luchttek kennen zorgen. Het is normalaal als de dop of een deel van de dop in het vat valt. Dit heeft geen invloed op de smaak van het bier.

Wanner het drukteveel van het vat is afgelaten, volgt u de stappen die worden beschreiben in het hoofdstuk "Aansluiting CO_2 -eenheid".

DRUKVRIJ VAT

Dit soort vaten hebben een rubberen dop (afb. G). Om dit soort vaten te installereren,要去 de Fagor CO2 -toebehoren kopen (ref. REG- CO2 ) (nummer 8 tot 14 van de productbeschrijving).

Voor de installmentie van de CO2 -toebehoren, volgt u de stappen die worden beschreiben in het hoofdstuk "Aansluiting CO2 -eenheid".

5. AANSLUITING CO_2 -EENHEID

Wanneer u de Fagor optionele CO_2 -toebehoren hebt gekocht, volgt u de volgende stappen:

1. Steek de adapter van het drukvrije vat (12) in het vat (afb. I). BIJ een drukvrijvat要去 u het midden van de dopnaar de binnenkant van het vat trekken.Blokkeer deadapter aan de hand van deblokkeerknop (12.1) van de adapter.De klemmen worden verplaatst enzetten het vat vast,waardoor de adaptercorrect op het vat is geinstalleerd.
2. Druk op de openingsknop van de deur (1.1) en open de deur. Verplaats het deksel van het zijvak (1.4) van het toestel maar beneden en verwijder het deksel. Steek de rouwelijke aansluitleiding (8) door de opening van het zijvak zoals aangegeven op afbeelding J.
3. Steek de mannelijke aansluitleiding (1.3) in de rouwelijkde adapter (12.2). Steek de rouwelijkke aansluitleiding (8) in de mannelijke adapter (12.3). Zie afbeelding K.

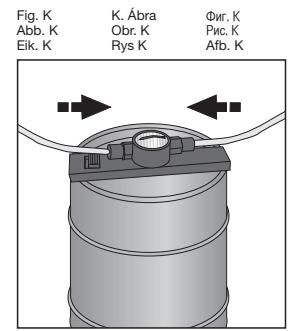

4. Plaats het vat in het toestel door het vat te draaien zodate de leidingen nicht geplood worden en de bierstroom nicht geblokkeerd worden.
5. Draai de draaiknop van de CO_2 -regelklep gegen de wijzers van de klok in tot het Niet meer gaat (afb. E). Alleen zo waarborgt u dat de klep gesloten is.

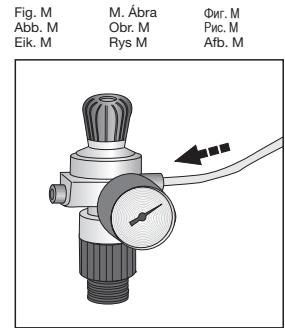

6. Steek de vrouwelijkke aansluitleiding (8) in de rechtter opening van de regelklep (afb. M). Om de vrouwelijkke aansluitklep (8) los te make,要去 u op de ring rond de leiding drukken verwijl u aan de aansluitleiding trekt.
7. Schroef het CO2 -patroon (14) van 100 gr op de CO2 -regelklep zoals aangegeven op afbeelding N.

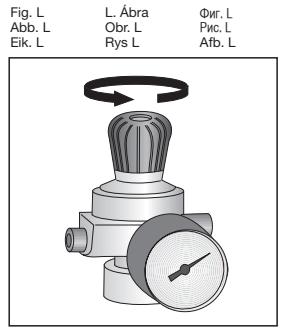

8. Open de klep door de CO_2 -regelklep (13.1) geleidelijk met de wijzers van de klok mee te draaien (afbeelding ) om de geschikte druk te selecteren. De aanbevolen druk ligtussen 0,5 bar en 1 bar voor een geschikte bierstroom zonder te veel schuim.

9. Plaats de CO_2 -eenheid na installmentie in het zijvak van het toestel enplaats de drukmeter (13.2) voor het venster van de drukmeter van het toestel om de druk te kunnen aflezen (afb. 0).

10. Plaats het deksel van het zijvak opnieuw op+zijn plaat.

6. TEMPERATUURINSTELLING

De temperatuur van het toestel kan worden ingesteld van 3^ (38^) tot 12^ (54^) . Om de gewenste temperatuur te selecteren, volgt u deze stappen:

1. Houd de knop temperatuur verhogen (1.8) of de knop temperatuur verlagen (1.9) drie seconden ingedrukt.
2. Stel de gewenste temperatuur in aan de hand van de knoppen temperatuur verhogen en verlagen (1.8 en 1.9).
3. Als u het temperatuurformaat wenst te wijzigen van ^ C maar ^ of omgekeerd, houd dan de knop temperatuur verhogen (1.8) drie seconden ingedrukt.

Om de verlichting van het LCD-schem aan en uit te zetten, houd u de knop scherm aan/uit (1.10) drie seconden ingedrukt.

7. WERKING

• Het worden aangeraden steeds propere glazen te gebruiken en deze te spoelen met koud water voordat u het bier schenkt.
• Houd het glas onder de kraan van het toestel. Zorg er voor dat het mondstuk van de kraan (1.6) het glas Niet aanraakt.
• Trek de hendel (2) maar u terwijl u het glas schuin onder de kraan houd. Het bier loopt in het glas tot u de hendel opnieuw loslaat.
• De hoeveelheid schuim hangt af van de hoek van het glas. Houd het glas verticaal naargelang het glas worden gevuld.
• Laat de hendel (2) los wanneer het schuim aan de rand van het glas komt. De bierstroom worden onderbroken.

8. REINIGING

Wanneer het vat leeg is, moet u het toestel (1) grondig reinigen voordat u een新模式 vat plaatst.

Als u een drukvrij vat had geinstalleerd, volgt u de volgende stappen:

1. Doe het deksel van het zijvak (1.4) van het toestel omlaag en verwijder het deksel.

2. Haal de CO_2 -eenheid weg en draai de draaiknop van de regelklep (13.1) gegen de wijzers van de klok in om de klep volledig te sluiten.

3. Plaats eenrecipient onder de kraan (1.6) en trek de hendel (2) maar u. Het vat worden nu helemaal geledigd.

4. Volg nu deze stappen:

5. Wanneer het vat helemaal leeg is, drukt u op de openingsknop van de deur (1.1), opent u de deur en haalt u het vat uit het toestel.
   Maak de mannelijke (1.3) en vrouwelijkke (8) aansluitleiding los door op de overeenkomstige witte knop te drukken verwijl u aan de connectoren trekt.
   Laat het resterende gas af door de uitlaatklep (10) in elke connector te steken (afb. P).
   Haal de adapter van het vat.
   Reinig nu het toestel.

Het toestel kan op 2 manieren worden gereinigd:

1. • Vul het mini-reinigingspatroon (5) met warm water en wat afwasmiddel. - Sluit het mini-reinigingspatroon (5) aan op de mannelijke aansluiteiding (afb.

R). Trek de hendel (2) maar u en druk het mini-reinigingspatroon een enkele keren samen. De druk voert het zeepwater door het systeme.
- Herhaaldezelfdebewerking metenkel water, zonderafwasmiddel.

1. • Als u de Fagor optionele CO_2 -toebehoren hebt gekocht,kest u het toestel (1) als volgt reinigen:

2. Vul de reinigingsfles (11) voor de helft met warm water en wat afwasmiddel.

3. Plaats de adapter van het standard

vat (12) op de reinigingsfles (11) en sluit de rouwelijkke aansluitleiding aan op de mannelijke adapter (12.3) en de mannelijke aansluitleiding (1.3) op de rouwelijkke adapter (12.2) (afb. Q).

• Draai de draaiknop van de regelklep (13.1) met de wijzers van de klok mee.
• Trek de hendel (2) maar u een LAST het zeepwater ongeveer 5 seconden door het systeme lopen.
• Herhaaldezelfdebewerkingenkel met water, zonderafwasmiddel.

Als u een drukvat had geinstalleerd dat compatibel is met de Fagor bierkraan, volgt u de volgende stappen:

1. Doe het deksel van het zijvak (1.4) van het toestel omlaag en verwijder het deksel.
2. Haal de CO_2 -eenheid weg en draai de draaiknop van de regelklep (13.1) gegen de wijzers van de klok in om de klep volledig te sluiten.

3. Plaats eenrecipient onder de kraan (1.6) en trek de hendel (2) maar u. Het vat worden nu helemaal geledigd.

4. Volg nu deze stappen:

5. Wonneer het vat—helemaal leeg is, drukt u op de openingsknop van de deur (1.1), opent u de deur en haalt u het vatuit het toestel met aangesloten leidingen.
   Haal de adapter van het vat.
   Maak de mannelijke (1.3) en vrouwelijkke (8) aansluitleiding los door op de overeenkomstige witte knop te drukken verwijl u aan de connectoren trekt.
   Reinig nu het toestel.

Om het toestel voor dit soort vaten te reinigen, volgt u de aanwijzingen in punt 1. van het drukvrije vat.

9. INFORMATIE VOOR DE JUISTE VERWERKING VAN AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE TOESTELLEN

Op het einde van de
levensduur van het toestel
mag dit Niet samen me het
algemene huishoudafval
worden weggegooid.
U kunt het Gratis maar
hiertoe bestemde en door

deplaatselijke overheid aangewezen verzamelpunten of waarverdelers die deze dienst verlenen, brengen. Een afgedankt elektrisch huishoudtoestel afzonderlijk verwerken, betekent eventuele negatieve gevolgen vermijden voor het milieu en de gezondheid ten gevolge van een ongepaste verwering. Bovendien+kennen de materialien waaruit het toestel bestaat zo worden behandeld en hergebruikt, wat tot een aanzienlijke energia- en grondstoffenbesparing leidt.

Om de verplichting tot medewerking met een selectieve afvalverwerking te benadrukken, bevat het product het merkteken dat er op wijst dat het toestel Niet in tradionele afvalcontainers mag worden gegood.

Neem voor meer informatatie contact op met deplaatselijkke overheid of met de winkel waar u het product hebts gekocht.
