SP 5 Dirt - Bomba de água KARCHER - Manual de utilização gratuito

Tipo de produto	Bomba submersível para águas sujas
Marca	Kärcher
Modelo	SP 5 Dirt
Dimensões (C x L x A)	390 x 290 x 430 mm
Peso	8,5 kg
Alimentação	230 V, 50 Hz
Potência absorvida	750 W
Vazão máxima	20 000 l/h
Altura de recalque máxima	8 m
Profundidade de imersão máxima	7 m
Granulometria máxima das partículas	30 mm
Comprimento do cabo	10 m
Grau de proteção	IPX8
Funções principais	Bombeamento de água limpa ou suja, drenagem de porão, irrigação
Manutenção e limpeza	Limpeza regular do filtro; enxaguar com água limpa após uso
Segurança	Parada automática por bóia; proteção contra funcionamento a seco
Peças de reposição e reparabilidade	Filtro facilmente substituível; juntas disponíveis
Informações gerais	Garantia do fabricante 2 anos; fabricação alemã

Perguntas frequentes - SP 5 Dirt KARCHER

Como instalar a bomba SP 5 Dirt?

Coloque a bomba em uma superfície estável, imersa verticalmente. Conecte uma mangueira de recalque de diâmetro adequado. Conecte a uma tomada 230 V com proteção diferencial.

Qual é a altura de recalque máxima?

A altura de recalque máxima é de 8 metros.

Pode-se bombear água contendo pedras?

Sim, esta bomba aceita partículas de até 30 mm de diâmetro. Para detritos maiores, recomenda-se um pré-filtro.

Como limpar o filtro?

Desconecte a bomba, remova a tampa inferior e limpe o filtro com água limpa e uma escova. Remonte após a secagem.

O que fazer se a bomba não ligar?

Verifique a alimentação elétrica, o cabo e a bóia (deve estar livre). Se o problema persistir, consulte o manual.

A bomba pode funcionar sem água?

Não, ela é equipada com proteção contra funcionamento a seco que para automaticamente a bomba em caso de falta de água.

Qual é a profundidade de imersão máxima?

A profundidade de imersão máxima é de 7 metros.

Pode-se usar a bomba para irrigação do jardim?

Sim, ela é perfeitamente adequada para irrigação, desde que a água não contenha produtos químicos agressivos.

Onde encontrar peças de reposição?

As peças de reposição (filtro, juntas) estão disponíveis nos revendedores Kärcher ou no site oficial.

Qual é a vida útil da bomba?

Com manutenção regular (limpeza do filtro, armazenamento seco), a bomba pode durar muitos anos.

MANUAL DE UTILIZADOR SP 5 Dirt KARCHER

Antes da primeira utilização deste aparelho leia o manual de instruções original e os avisos de segurança anexos. Proceda

em conformidade. Guarde os dois documentos para uma utilização futura ou para o proprietário seguinte.

Índice

Garantia PT 1

Protecção do meio-ambiente PT 1

Descrição da máquina PT 1

Utilização conforme as disposições PT 1

Colocação em funcionamento PT 2

Funcionamento PT 2

Dispositivo de ventilação automáticoPT 2

Operação automática.... PT 2

Operação manual.... PT 3

Desligar o aparelho PT 3

Manutenção PT 3

Transporte PT 3

Armazenamento PT 3

Guardar a bomba.... PT 3

Acessórios especiais PT 3

Ajuda em caso de avarias PT 4

Dados técnicos PT 5

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

O autocolante da placa de características não pode ser removido do aparelho. Se o autocolante for removido, perde os direitos de garantia.

Protecção do meio-ambiente

Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

Descrição da máquina

1 Punho de transporte

2 Cabo de ligação à rede com ficha

3 Bloqueio (interruptor do flutuador)

4 Ajuste em altura (interruptor do flutuador)

5 Interruptor do flutuador

6 Dispositivo de ventilação automático

7 Quick-Connect

8 Bocal de conexão (conexão de mangueira 1¼" e rosca G1 SP 5 Dirt)

9 Bocal de conexão (rosca G1½ SP 7 Dirt)

10 Peça de conexão da bomba (conexão de mangueira 1", 1¼" e 1½" e rosca G1½ SP 7 Dirt)

11 Pré-filtro (SP 7 Dirt)

Utilização conforme as disposições

Este aparelho foi desenvolvido para o uso privado e não foi concebido para suster as necessidades de uma utilização industrial.

O fabricante não se responsabiliza por danos provenientes do uso impróprio ou incorrecto deste aparelho. Este aparelho foi especialmente concebido para os trabalhos de drenagem em situações de inundação em edifícios, mas também para bombear líquidos entre recipientes ou para fora de recipientes, para a extracção de água de poços, assim como para a evacuação de água em navios e iates, desde que se trate de água doce.

AVISO

O aparelho não é adequado para um funcionamento ininterrupto (p. ex., operação de recirculação permanente num lago) ou para uma instalação estacionária (p. ex., instalação de elevação, bomba de fonte de água).

Água doce até um determinado grau de sujidade

Água de piscina (partindo do princípio de uma dosagem exacta dos aditivos necessários)

Barrela

SP 5 Dirt

Água com um grau de sujidade até uma dimensão granular de 20 mm

SP 7 Dirt

Água com um grau de sujidade até uma dimensão granular de 30 mm

PERIGO

Perigo de ferimentos, perigo de danos! Não podem ser transportados líquidos corrosivos, facilmente inflamáveis ou explosivos (p. ex., gasolina, petróleo, nitro diluído), massas lubrificantes, óleos, água salgada, efluentes de lavabos e água enlameada, que apresentem menor capacidade de fluidez que a água. A temperatura do líquido bombeado deve encontrar-se entre 5 °C e 35 °C.

Colocação em funcionamento Fun

AVISO

Quanto menor for o comprimento da mangueira e maior o diâmetro da mangueira, maior é a capacidade de bombeamento.

De modo a evitar obstruções da bomba, em mangueiras com um diâmetro inferior a 1 ^1/4 “, utilizar um pré-filtro.

■ SP 5 Dirt, acessório especial

■ SP 7 Dirt, integrado com pé de apoio

A conexão da bomba está equipada com um sistema de encaixe (Quick-Connect).

O bocal de conexão (SP5 Dirt) ou o bocal de conexão com peça de conexão da bomba (SP 7 Dirt) é fornecido com o aparelho, em estado desmontado.

Figura A

Para retirar o bocal de conexão, premir o Quick-Connect (botão cinzento).

Figura B

(SP 5 Dirt)

→ Colocar a braçadeira para mangueira na mangueira.

Em caso de utilização de uma mangueira 3/4 " ou 1":

→ Aparafusar a peça de conexão da bomba (ver "Acessórios especiais") ao bocal de conexão.

→ Colocar a mangueira na peça de conexão da bomba e fixar com a braçadeira para mangueira.

Para aumentar o caudal volúmico, a peça de conexão da bomba pode ser encurtada, em conformidade com a mangueira utilizada.

Em caso de utilização de uma mangueira 1 ^1/4 ":

→ Colocar a mangueira no bocal de conexão e fixar com a braçadeira para mangueira.

→ Aparafusar a peça de conexão da bomba ao bocal de conexão.

→ Colocar a braçadeira para mangueira na mangueira.

→ Colocar a mangueira na peça de conexão da bomba e fixar com a braçadeira para mangueira.

Na peça de conexão da bomba podem ser conectadas mangueiras com um diâmetro de 1", 1 ^1/4 " e 1 ^1/2 ".

Para aumentar o caudal volúmico, a peça de conexão da bomba pode ser encurtada, em conformidade com a mangueira utilizada.

Figura E

→ Engatar o interruptor do flutuador no ajuste em altura.

→ Posicionar a bomba de modo seguro sobre uma superfície sólida dentro do líquido a bombear ou prendê-la com uma corda à pega de transporte e mergulhá-la.

AVISO

A zona de aspiração não pode estar obstruída por sujidades.

No caso de um piso com lama, posicionar a bomba sobre um tijolo ou similar.

Garantir que a bomba se encontra em posição horizontal.

Não transportador a bomba no cabo ou mangueira.

amento

⚠️ PERIGO

Durante a operação, não tocar no líquido bombeado, no cabo que está preso à pega de transporte, nem em objectos que estejam em contacto com o líquido bombeado (p. ex., tubos que entram na água, andaimes, etc.).

Dispositivo de ventilação automático

Figura D

No caso de um nível do líquido baixo, qualquer ar eventualmente aspirado ou presente na bomba, sai através do dispositivo de ventilação automático. Além disso, pode sair líquido.

Se, com um nível do líquido baixo, a bomba tiver dificuldade em aspirar, desconectar e conectar repetidamente a ficha de rede para fomentar a aspiração.

Operação automática

Figura G

→ Ajustar o interruptor do flutuador através do ajuste em altura e ajustar o comprimento do cabo entre o interruptor do flutuador e o ajuste em altura.

AVISO

Na operação automática, o interruptor do flutuador comanda automaticamente o processo de bombeamento. A bomba liga assim que o interruptor do flutuador tiver alcançado o nível de activação, devido à subida do nível do líquido.

A bomba desliga assim que o interruptor do flutuador tiver alcançado o nível de desactivação, devido à descida do nível do líquido.

O desbloqueio dos movimentos do interruptor do flutuador tem de ser assegurado.

O comprimento do cabo entre o interruptor do flutuador e o bloqueio deve ser de, pelo menos, 2,5 cm.

Altura de activação / altura de desactivação (interruptor do flutuador em posição inferior):

Mín. / Máx. SP 5 Dirt SP 7 Dirt

Altura de activação 18 / 21 cm 20 / 24 cm cm*

Altura de desactivação cm* 4 / 12 cm 6 / 15 cm

Altura de activação / altura de desactivação (interruptor do flutuador em posição superior):

Mín. / Máx. SP 5 Dirt SP 7 Dirt

Altura de activação 28 / 31 cm 33 / 36 cm cm*

Altura de desactivação cm* 14 / 22 cm 19 / 27 cm

*A altura de activação/desactivação pode variar conso- ante a posição do interruptor do flutuador.

Do mesmo modo, o comprimento do cabo entre o interruptor do flutuador e o bloqueio pode influenciar as alturas de comutação. Recomendamos que o comprimento predefinido do cabo seja mantido.

→ Fixar o pino no interruptor do flutuador na abertura do bloqueio, de modo a que esteja a apontar para cima.

AVISO

Na operação manual a bomba fica sempre ligada.

Para que, na operação manual, a bomba aspire autonomamente, o nível do líquido deve ser de, pelo menos, 60 mm (SP 5 Dirt) ou 50 mm (SP 7 Dirt).

A bomba pode bombear até uma altura do líquido residual de 25 mm (SP 5 Dirt) ou 35 mm (SP 7 Dirt).

A altura do líquido residual indicada apenas é alcançada na operação manual.

Perigo de danos! O funcionamento a seco resulta num maior desgaste; durante a operação manual, nunca deixar a bomba sem vigilância. Em caso de funcionamento a seco, desligar imediatamente.

Desligar o aparelho

AVISO

Sujidade pode depositar-se e provocar maus funcionamentos.

→ Após cada utilização, bombear água limpar ou lavar bem a bomba.

Isto aplica-se especialmente após o transporte de água com cloro ou outros líquidos que deixem resíduos.

→ Puxar a ficha de rede da tomada.

Manutenção

A bomba não requer quaisquer trabalhos de manutenção.

Transporte

⚠ CUIDADO

De modo a evitar acidentes ou ferimentos durante o transporte, deve ter-se atenção ao peso do aparelho (ver dados técnicos).

→ Elevar e transportar a bomba na pega de transporte.

→ Ao transportar o aparelho num veículo, o mesmo deve estar protegido contra deslocamentos.

Armazenamento

⚠ CUIDADO

De modo a evitar acidentes ou ferimentos durante a selecção do local de armazenamento, deve ter-se em consideração o peso do aparelho (ver dados técnicos).

Guardar a bomba

→ Evzaviar completamente a bomba e deixar secar.

→ Guardar a bomba num local abrigado do gelo.

Acessórios especiais

2.997-100.0 Conjunto de mangueiras de te-cido	Mangueira de tecido 1 1/4" flexível com braçadeira para mangueira (30 - 40 mm) com parafuso de orelhas para a conexão sem ferra-mentas.Especialmente recomendado para as bombas submersíveis duran-te o transporte (remoção) de grandes quantidades de água.Pressão de serviço máx.: 5 bar.
2.997-201.0 Pré-filtro para bombas sub-mersíveis, pequeno	O pré-filtro robusto e simples de montar protege a bomba submer-sível, aumentando assim a segurança de funcionamento.(SP 5 Dirt)
6.997-359.0 Peça de ligação da mangueira G1 (33,3mm) incl. válvula de retenção	Para bombas com rosca de conexão G1 (33,3 mm) e mangueiras de 3/4" e 1", incluindo porca de capa, braçadeira para mangueira, ve-dante plano e válvula de retenção.(SP 5 Dirt)
6.997-347.0 Mangueira em espiral, material ao metro, 25 m, 3/4"	Material ao metro para recortar comprimentos individuais de man-gueiras.(SP 5 Dirt)
6.997-346.0 Mangueira em espiral, material ao metro, 25 m, 1"	Material ao metro para recortar comprimentos individuais de man-gueiras.
2.645-142.0 Mangueira PrimoFlex 25 m, 3/4"	Mangueira de jardim 3/4" sem ftalato para remover a água.(SP 5 Dirt)
2.645-247.0 Mangueira PrimoFlex 50 m, 1" Mangueira de jardim 1" sem ftalato para remover a água.

Ajuda em caso de avarias

PERIGO

De modo a evitar riscos, as reparações e a montagem de peças sobressalentes só podem ser efectuadas pelo serviço de assistência autorizado.

Avaria Causa Eliminação da avaria

A bomba trabalha mas não transporta o líquido	Ar na bomba Desconectar e conectar repetidamente a ficha de rede da bomba, até esta aspirar líquido
	Zona de aspiração entupida Puxar a ficha de rede e limpar a zona de aspiração
	Nível da água abaixo do nível mínimo (apenas na operação manual)	Se possível, mergulhar a bomba mais profundamente no líquido, conforme indicado no capítulo "Operação".
A bomba não entra em funcionamento ou pára inadvertamente	Interrupção da alimentação eléctrica	Controlar os fusíveis e as ligações eléctricas
	O interruptor térmico desligou a bomba devido ao sobreaquecimento	Puxar a ficha de rede, deixar a bomba arrefecer, limpar a zona de aspiração, evitar o funcionamento a seco
	Obstrução da zona de aspiração por partículas de sujidade	Puxar a ficha de rede e limpar a zona de aspiração
Redução do rendimento de transporte (alimentação)	Zona de aspiração entupida Puxar a ficha de rede e limpar a zona de aspiração
Potência de transporte muito baixa A	capacidade de débito da bomba depende da altura de débito, do diâmetro e comprimento do tubo.	Ter atenção ao nível máx. de bombeamento (ver "Dados técnicos") e event. utilizar uma mangueira com um diâmetro maior ou com menor comprimento.
O Quick-Connect não pode ser aberto ou fechado.	Sujidade no sistema de encaixe. Remover o clipe e limpar.

Dados técnicos

		SP 5 Dirt SP 7 Dirt
Tensão da rede V 230 - 240 V	230 V
Frequência de rede Hz 50 50
Potência Pnom	W 500 750
Quantidade máxima de transporte l/h 9500 15500
Pressão máx. bar 0,7 0,8
Máx. altura de transporte m 7 8
Máx. profundidade de imersão	m 7 7
Máx. dimensão granular das partículas de su- jidade transportáveis	mm	20 30
Nível mínimo do líquido (modo manual)	mm	60 50
Nível do líquido residual	mm	25 35
Peso (sem acessórios)	kg 4,6 6,5

Reservados os direitos a alterações técnicas!

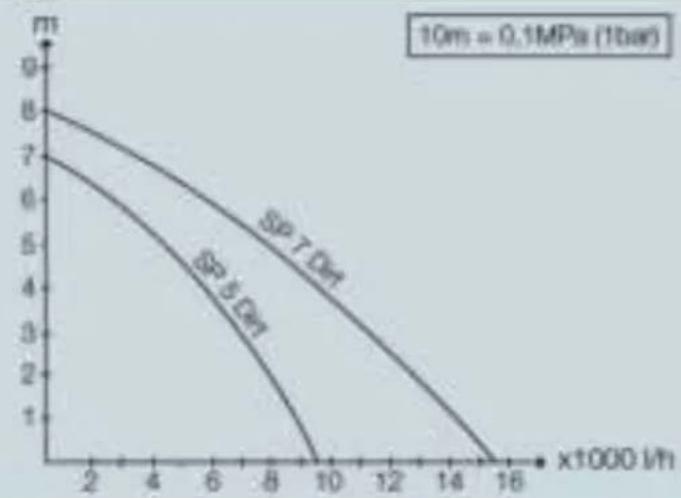

O possível volume de bombeamento é maior:
- Quanto menor for o nível de bombeamento
- Quanto maior for o diâmetro da mangueira utilizada
- Quanto mais curta for a mangueira utilizada
- Quanto menos perda de pressão for provocada pelos acessórios conectados
