SP 5 Dirt - Vodní čerpadlo KARCHER - Bezplatný návod k obsluze

Typ výrobku	Ponorné čerpadlo pro znečištěnou vodu
Značka	Kärcher
Model	SP 5 Dirt
Rozměry (D x Š x V)	390 x 290 x 430 mm
Hmotnost	8,5 kg
Napájení	230 V, 50 Hz
Příkon	750 W
Maximální průtok	20 000 l/h
Maximální výtlačná výška	8 m
Maximální hloubka ponoření	7 m
Maximální velikost částic	30 mm
Délka kabelu	10 m
Stupeň krytí	IPX8
Hlavní funkce	Čerpání čisté nebo znečištěné vody, odvodnění sklepa, zalévání
Údržba a čištění	Pravidelné čištění filtru; po použití opláchněte čistou vodou
Bezpečnost	Automatické vypnutí plovákem; ochrana proti chodu nasucho
Náhradní díly a opravitelnost	Snadno vyměnitelný filtr; těsnění k dispozici
Všeobecné informace	Záruka výrobce 2 roky; německá výroba

Často kladené otázky - SP 5 Dirt KARCHER

Jak nainstalovat čerpadlo SP 5 Dirt ?

Umístěte čerpadlo na stabilní podklad, ponořené svisle. Připojte hadici výtlaku vhodného průměru. Zapojte do zásuvky 230 V s proudovým chráničem.

Jaká je maximální výtlačná výška?

Maximální výtlačná výška je 8 metrů.

Lze čerpat vodu obsahující kamínky?

Ano, toto čerpadlo přijímá částice do průměru 30 mm. U větších nečistot se doporučuje předfiltr.

Jak vyčistit filtr?

Odpojte čerpadlo, sejměte spodní kryt a vyčistěte filtr čistou vodou kartáčem. Po vysušení složte.

Co dělat, když čerpadlo nezačne pracovat?

Zkontrolujte elektrické napájení, kabel a plovák (musí být volný). Pokud problém přetrvává, nahlédněte do návodu.

Může čerpadlo pracovat bez vody?

Ne, je vybavena ochranou proti chodu nasucho, která automaticky zastaví čerpadlo při nedostatku vody.

Jaká je maximální hloubka ponoření?

Maximální hloubka ponoření je 7 metrů.

Lze použít čerpadlo k zalévání zahrady?

Ano, je vhodné pro zalévání, pokud voda neobsahuje agresivní chemikálie.

Kde sehnat náhradní díly?

Náhradní díly (filtr, těsnění) jsou k dispozici u prodejců Kärcher nebo na oficiálních stránkách.

Jaká je životnost čerpadla?

Při pravidelné údržbě (čištění filtru, skladování v suchu) může čerpadlo vydržet mnoho let.

NÁVOD K OBSLUZE SP 5 Dirt KARCHER

Před prvním použitím přístroje si přečtěte tento originální provozní návod a přiložené bezpečnostní instrukce. Jednejte podle

nich. Uschovejte si obě příručky pro pozdější použití nebo pro dalšího majitele.

Obsah

Záruka CS 1

Ochrana životního prostředí CS 1

Popis přístroje CS 1

Správné používání přístroje CS 1

Kapaliny schválené pro přepravu čerpadlem ...... CS 1

Uvedení přístroje do provozu CS 1

Provoz CS 2

Automatické odvzdušňovací ústrojí CS 2

Automatický provoz ..... CS 2

Manuální provoz. CS 2

Ukončení provozu CS 2

Údržba CS 2

Přeprava CS 2

Uskladnění přístroje CS 3

Skladování čerpadla. . . . . . . . CS 3

Zvláštní příslušenství CS 3

Pomoc při poruchách CS 3

Technické parametry CS 4

Záruka

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obrat’te na prodejce nebo na nejbližší oddělení služeb zákazníkům.

Nálepka typového štítku nesmí být z přístroje odstraňována. Po odstranění nálepky zaniká nárok na záruční plnění.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte proto staré přístroje ve sběrnách k tomuto účelu určených.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

2 Sí t'ový kabel se zástrčkou

3 Aretace (Plovákový spínač)

4 Nastavení výšky (Plovákový spínač)

5 Plovákový spínač

6 Automatické odvzdušňovací ústrojí

7 Quick-Connect

8 Připojovací hubice (1¼" hadicová přípojka a závit G1- závit SP 5 Dirt)

9 P řipojovací hrdlo (G1½ - závit SP 7 Dirt)

10 Připojovací kus pro čerpadla (1", 1¼" a 1½" hadicová přípojka a G1½ - závit SP 7 Dirt)

11 Předřazený filtr (SP 7 Dirt)

Správné používání přístroje

Tento přístroj byl navržen pro domácí použití a není určen pro nároky profesionálního používání.

Výrobce neručí za případné škody, které jsou zapřičiněny zacházením podle předpisů nebo chybnou obsluhou.

Zařízení je převážně určeno k odvodňování při záplavách v budovách, ale lze ho rovněž využít při přečerpávání a vyčerpávání nádrží, k odběru vody ze studen a šachet a odčerpávání vody ze člunů a jachet za předpokladu, že se jedná o sladkou vodu.

OZNÁMENÍ

Zařízení není vhodné pro nepřerušený čerpací provoz (např. stálý oběh v rybníce) ani jako stacionární instalace (např. zvedací zařízení, kašnové čerpadlo).

Kapaliny schválené pro přepravu čerpadlem

Čistá voda do určitého stupně znečištění

■ Bazénová voda (za přepokladu dávkování přísad podle určení)

■ Prací louh

SP 5 Dirt

■ Voda se stupněm znečištění do zrnitosti 20mm

SP 7 Dirt

■ Voda se stupněm znečištění do zrnitosti 30 mm

⚠ NEBEZPEČÍ

Nebezpečí poranění, nebezpečí poškození! Čerpat se nesmějí žíravé, snadno hořlavé nebo výbušné látky (např. benzín, petrolej, nitroředidlo), tuky, oleje, slaná voda a odpadní vody ze záchodových zařízení a rovněž voda zabahněná, která má tekutost nižší než voda. Teplota čerpané kapaliny musí být v rozmezí od 5 °C do 35 °C.

Uvedení přístroje do provozu

OZNÁMENÍ

Čím menší je délka hadice a větší průměr hadice, tím vyšší je čerpací výkon.

Aby nedošlo k ucpání čerpadla, používejte u hadic s průměry pod 1¼ " předřazený filtr.

■ SP 5 Dirt, speciální příslušenství

■ SP 7 Dirt, zaintegrovaný ve stojanu

Připojení čerpadla je vybaveno zástrčkovým systémem (Quick-Connect).

Připojovací hrdlo (SP 5 Dirt) nebo připojovací hrdlo s připojovacím kusem pro čerpadlo (SP 7 Dirt) je přiloženo v nesmontovaném stavu.

Illustrace A

→ Chcete-li vyjmout připojovací hrdlo stiskněte Quick-Connect (šedé tlačitko).

llustraceB

(SP 5 Dirt)

→ Nasad'te hadicovou svorku na hadici.

Při použití 3/4 " resp. 1" hadice:

→ Našroubujte připojovací kus pro čerpadla (viz zvláštní příslušenství) na připojovací hrdlo.
→ Nasuňte hadici na připojovací kus pro čerpadla a upevněte hadicovou sponou.
→ Zasuňte připojovací hrdlo na Quick Connect.

OZNÁMENÍ

Pro zvýšení průtoku lze připojovací kus pro čerpadla zkrátit podle použité hadice.

Při použití 1¼ " hadice:

→ Nasuňte hadici na připojovací hrdlo a upevněte hadicovou sponou.
→ Zasuňte připojovací hrdlo na Quick Connect.

(SP 7 Dirt)

→ Našroubujte připojovací kus pro čerpadla na připojovací hrdlo.
→ Nasad'te hadicovou svorku na hadici.
→ Nasuňte hadici na připojovací kus pro čerpadla a upevněte hadicovou sponou.
→ Zasuňte připojovací hrdlo na Quick Connect.

OZNÁMENÍ

Na připojovací kus pro čerpadlo lze připojit hadice o průměru 1", 1¼" a 1½".

Pro zvýšení průtoku lze připojovací kus pro čerpadla zkrátit podle použité hadice.

→ Zajistěte plovákový spínač v nastavení výšky.
→ Čerpadlo umístěte stabilně na pevný podklad do čerpané kapaliny nebo je ponořte na laně uvázaném za držadlo.

OZNÁMENÍ

Oblast sání nesmí být ucpána nečistotami.

Při bahnitém podkladu uložte čerpadlo na cihlu atp.

Dbejte nato, aby bylo čerpadlo ve vodorovné poloze.

Čerpadlo nepřenášejte uchopením za kabel nebo hadici.

Provoz

⚠ NEBEZPEČÍ

Nebezpečí smrtelného úrazu elektrickým proudem! Během provozu čerpání kapaliny se nedotýkejte lana připojeného k rukojeti ani předmětů, které jsou v kontaktu s dopravovanou kapalinou (např. vodovodní potrubí, zábradlí sahající do vody, atd.)...

Automatické odvzdušňovací ústrojí

V případě nízké hladiny kapaliny uniká případně nasátý vzduch nebo vzduch, který se nachází v čerpadle, přes automatické odvzdušňovací ústrojí. Navíc přitom může vytékat kapalina.

Pokud dochází u čerpadla k problému s odsáváním při nízkém stavu hladiny, opakujte odpojení a zapojení síťové zástrčky, čímž podpoříte proces sání.

Automatický provoz

→ Upravte polohu plovákového spínače pomocí nastavení výšky a délky kabelu mezi plovákovým spínačem a výškovým nastavením.

OZNÁMENÍ

V automatickém provozu je čerpací proces řízen plovákovým spínačem automaticky.

Čerpadlo se zapne, jakmile dosáhne plovákový spínač díky stoupající hladině kapaliny zapínací výšku.

Čerpadlo se vypne, jakmile dosáhne plovákový spínač díky klesající hladině kapaliny vypínací výšku.

Přitom musí být zajištěna volnost pohybu plovákového spínače.

Délka kabelu mezi plovákovým spínačem a aretací musí být alespoň 2,5 cm.

Výška zapínání / vypínání (plovákový spínač ve spodní poloze):

Min / Max SP 5 Dirt SP 7 Dirt

Výška zapínání cm*

18 / 21 cm 20 / 24 cm

Výška vypínání cm* 4 / 12 cm 6 / 15 cm

Výška zapínání / vypínání (plovákový spínač v horní poloze):

Min / Max SP 5 Dirt SP 7 Dirt

Výška zapínání cm*

28 / 31 cm 33 / 36 cm

Výška vypínání cm* 14 / 22 cm 19 / 27 cm

*Výška spínání se může lišit v závislosti na poloze plovákového spínače.

Stejně tak může spínací výšku ovlivňovat délka kabelu mezi plovákovým spínačem a aretací. Doporučujeme ponechat přednastavenou délku kabelu.

→ Zapojte sítovou zástrčku do zásuvky.

Manuální provoz

llustrace F

→ Upevněte výstupek na plovákovém spínači do otvoru na aretaci tak, aby směřoval nahoru.

OZNÁMENÍ

V manuálním provozu zůstává čerpadlo v trvale zapnu-tém stavu.

Aby čerpadlo v manuálním režimu sálo samočinně, musí být hladina kapaliny nejméně 60 mm (SP 5 Dirt) nebo 50 mm (SP 7 Dirt).

Čerpadlo může odčerpávat až do výšky zbytkové kapaliny 25 mm (SP 5 Dirt) nebo 35 mm (SP 7 Dirt).

Uvedená výška zbytkové kapaliny je dosahována pouze v manuálním režimu.

→ Zapojte sít'ovou zástrčku do zásuvky.

POZOR

Nebezpečí poškození! Provoz nasucho vede ke zvýšenému opotrebení, nenechávejte čerpadlo pracující v manuálním provozu bez dohledu. Při běhu nasucho čerpadlo ihned vypněte.

Ukončení provozu

OZNÁMENÍ

Nečistoty se mohou usazovat a vyvolávat funkční poruchy.

→ Po každém použití načerpejte čistou vodu nebo čerpadlo důkladně propláchněte.
To platí především po čerpání kapalin nebo vody s obsahem chlóru, kdy v nádrži zůstávají usazeniny.
→ Vytáhněte zástrčku ze zásuvky.

Údržba

Čerpadlo je bezúdržbové.

Přeprava

⚠ UPOZORNĚNÍ

Aby bylo zabráněno poraněním nebo nehodám při pře-pravě, berte ohled na hmotnost přístroje (viz. technické údaje).

→ Čerpadlo zvedejte a prénášejte uchopením za držadlo.

→ Používáte-li k transportu vozidlo, zajistěte přístroj proti posunutí.

Uskladnění přístroje

⚠ UPOZORNĚNÍ

Aby bylo zabráněno poraněním nebo nehodám, zohledněte při výběru místa uskladnění hmotnost přístroje (viz. technické údaje).

Skladování čerpadla

→ Čerpadlo zcela vypust'te a nechte uschnout.
→ Čerpadlo uchovávejte v místě, kde nemrzne.

Zvláštní příslušenství

2.997-100.0 Sada opletené hadice Pružná opletená hadice 1 1/4" s hadicovou sponou (30 - 40mm) skřídlovým šroubem pro připojení bez použití nářadí.Doporučuje se zejména pro ponorná čerpadla při odsávání velkého množství vody.Max. provozní tlak: 5 barů.
2.997-201.0 Předřazený filtr pro ponorná čerpadla, malý	Robustní předřazený filtr se snadnou montáží chrání vaše ponorné čerpadlo a zvyšuje bezpečné fungování.(SP 5 Dirt)
6.997-359.0 Kus pro připojení pumpy G1(33,3mm) včetně zpětného ventilu	Pro čerpadla s připojovacím závitem G1 (33,3 mm) a hadice 3/4" a 1" včetně převlečné matice, hadicové svorky, plochého těsnění a zpětného ventilu.(SP 5 Dirt)
6.997-347.0 Spirálová hadice, metrové zboží, 25 m, 3/4"	Metrové zboží k příříznutí hadice na individuální délku.(SP 5 Dirt)
6.997-346.0 Spirálová hadice, metrové zboží, 25 m, 1"	Metrové zboží k příříznutí hadice na individuální délku.
2.645-142.0 Hadice PrimoFlex, 25 m, 3/4"	Zahradní hadice bez ftalátů 3/4 " pro odvádění vody.(SP 5 Dirt)
2.645-247.0 Hadice PrimoFlex, 50 m, 1"	Zahradní hadice bez ftalátů 1" pro odvádění vody.

Pomoc při poruchách

⚠ NEBEZPEČÍ

Nebezpečí smrtelného úrazu elektrickým proudem!

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Porucha Příčina Odstranění

Čerpadlo běží, ale nečerpá	Vzduch v čerpadle	Sít'ovou zástrčku čerpadla několikrát zastrčte a vytáhněte, dokud nedojte k nasávání kapaliny.
	Oblast sání je ucpaná	Vytáhněte zástrčku a vyčistěte oblast sání
	Hladina vody pod minimální úrovní kapaliny (pouze v manuálním režimu)	Je-li to možné, ponořte čerpadlo hlouběji do přepravované kapaliny nebo postupujte podle popisu v kapitole Provoz.
Čerpadlo nenabíhá nebo se za provo-zu náhle zastaví	Přerušený přívod proudu Zkontrolujte	pojistky a elektrické spoje
	Termospínač vypnul čerpadlo kvůli přehřátí	Vytáhněte sít'ovou zástrčku, nechte čerpadlo vychladnout, vyčistěte oblast sání, zabraňte chodu na sucho
	Částice nečistoty se zaklínila v oblasti sání	Vytáhněte zástrčku a vyčistěte oblast sání
Klesá čerpací výkon	Oblast sání je ucpaná	Vytáhněte zástrčku a vyčistěte oblast sání
Čerpací výkon je příliš nízký	Čerpací výkon čerpadla je závislý na výtlačné výšce, průměru hadice a dél-ce hadice	Dodržujte maximální výtlačnou výšku viz technické údaje, případně zvolte větší průměr hadice nebo kratší délku hadice.
Quick-Connect nelze otevřít nebo za-vřít.	Znečištění zástrčného systému.	Vyjměte Clip a vyčistěte.

Technické parametry

		SP 5 Dirt SP 7 Dirt
Napětí sítě V 230 - 240 V 230 V
Frekvence sítě Hz 50 50
Výkon Pjmen	W 500 750
Max. výkon čerpadla l/h 9500 15500
Max. tlak bar 0,7 0,8
Max. výtlačná výška m 7 8
Maximální hloubka ponoru	m 7 7
Max. zrnitost čerpatelných kalových částic	mm	20	30
Minimální výška kapaliny (manuální režim)	mm	60 50
Výška zbytkové kapaliny mm	25 35
Hmotnost (bez příslušenství)	kg 4,6 6,5

Technické změny vyhrazeny.

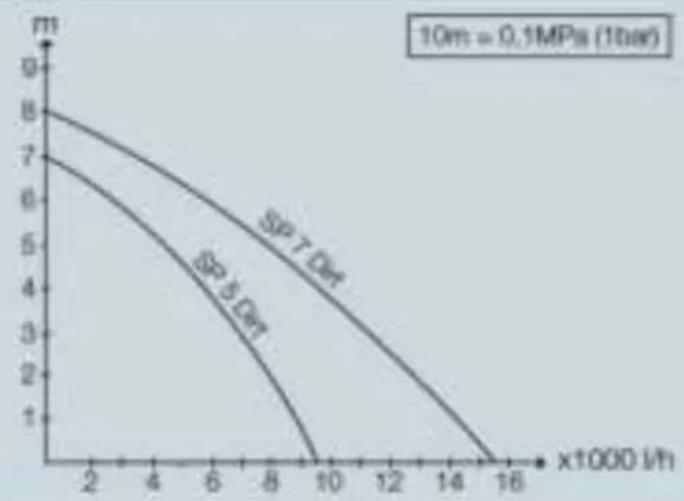

Možné dopravované množství je tím větší:
- čím nižší je čerpací výška
– čím větší je průměr použité hadice
– čím kratší je použitá hadice
– čím menší ztrátu tlaku způsobuje připojené příslušenství

Pred prvo uporabo Vaše naprave preberite to originalno navodilo za uporabo in pri-ložene varnostne napotke. Ravnajte v

Automatický režim prevádzky . SK 2

Uskladnenie čerpadla. . . . . . . SK 3

Technické údaje SK 4

Záruka

2 Prívodný siet'ový kábel s vidlicou

4 Výškové nastavenie (plavákový spínač)

5 Plavákový spínač

9 Spojovací nátrubok (G1½ - závit SP 7 Dirt)

10 Spojovací nátrubok čerpadla (1", 1¼" und 1½" hadicová prípojka a závit G1½ SP 7 Dirt)

11 Predradený filter (SP 7 Dirt)

Čím je väčší priemer hadice a hadica je kratšia, tým vyšší je dopravný výkon.

Aby ste zabránili upchaniu čerpadla, používajte pri priemeroch hadíc menších než 1¼ "predradený filter.

→ Spojovací nátrubok čerpadla (pozri zvláštne príslušenstvo naskrutkujte na spojovací nátrubok.
→ Nasuňte hadicu na spojovací nátrubok čerpadla a upevnite ju hadicovou objímkou.
→ Zasuňte spojovací nátrubok do Quick-Connect.

POKYN

Pri použití hadice 1 ^1/4 ":

→ Nasuňte hadicu na spojovací nátrubok a upevnite ju hadicovou objímkou.
→ Zasuňte spojovací nátrubok do Quick-Connect.

Obrázok C

(SP 7 Dirt)

→ Naskrutkujte spojovací nátrubok čerpadla na spojovací nátrubok.
→ Nasuňte objímku hadice na hadicu.
→ Nasuňte hadicu na spojovací nátrubok čerpadla a upevnite ju hadicovou objímkou.
→ Zasuňte spojovací nátrubok do Quick-Connect.

POKYN

Automatický režim prevádzky

Obrázok G

Musí sa zabezpečit' vol'nost' pohybu plavákového spínača hladiny.

Nebezpečenstvo poškodenia! Chod na sucho vedie k zvýšenému opotrebovaniu, čerpadlo v ručnom režime prevádzky nenechávajte bez dozoru. Pri suchom chode okamžite vypnite.

Ukončenie práce

POKYN

Čerpadlo nevyžaduje údržbu.

Transport

⚠ UPOZORNENIE

→ Zdvíhajte a prenášajte čerpadlo za rukovát.

→ Pri preprave vozidlom zaistite stroj proti skíznutiu.

Uloženie prístroja

⚠ UPOZORNENIE

→ Nechajte čerpadlo úplne vyprázdnit' a vysušit'.
→ Čerpadlo uložte na miesto zabezpečené proti mrazu.

Životu nebezpečné pri zásahu elektrickým prúdom!

- čím menšia je dopravná výška

– čím kratšia je používaná hadica
