LIETOŠANAS INSTRUKCIJA SP 5 Dirt KARCHER

Pirms uzsākt aparāta lietošanu, izlasiet šo originālo lietošanas instrukciju un pievie- notos drošības norādījumus. Rīkojieties

saskaṇā ar tiem. Saglabājiet abus izdevumus vēlākai izmantošanai vai nodošanai nākošajam īpašniekam.

Satura rādītājs

Garantijas nosacījumi LV 1

Vides aizsardzība LV 1

Aparāta apraksts LV 1

Noteikumiem atbilstoša lietošana LV 1

Pielaujamie sūknējamie škidrumi LV 1

Ekspluatācija LV 1

lerīces ekspluatācija LV 2

Automātiskā atgaisošanas sistēma LV 2

Automātiskais režīms.... LV 2

Manuālais režīms.... LV 2

Darba beigšana LV 3

Tehniskā apkope LV 3

Transportēšana LV 3

Glabāšana LV 3

Sūkņa uzglabāšana ..... LV 3

Speciâlie piederumi LV 3

Klūmju novēršana LV 3

Tehniskie dati LV 4

Garantijas nosacijumi

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Datu uzlīmi nedrīkst noplēst no ierīces. Pēc uzlīmes noplēšanas tiek zaudētas tiesības uz garantiju.

Vides aizsardzība

lepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogā-dājiet to vietā, kur tiek veikta atkritumu otrreizē-jā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

2 T īkla pieslēgšanas kabelis ar spraudni

3 Fiksators (pludiņa slēdzis)

4 Augstuma regulēšanas mehānisms (pludiņa slēdzis)

5 Pludiņa slēdzis

6 Automātiskā atgaisošanas sistēma

7 Quick-Connect

8 Savienojuma uzmava (1¼ " šlūtenes pieslēgums un G1 vītne SP 5 Dirt)

9 Savienojuma uzmava (G1½ vītne SP 7 Dirt)

10 Sūkna veidgabals (1“, 1¼“ un 1½“ šlūtenes pieslēgums un G1½ vītne SP 7 Dirt)

11 Priekšfiltrs (SP 7 Dirt)

Noteikumiem atbilstoša lietošana

Šis aparāts tika izstrādāts privātai lietošanai un nav pa-redzēts profesionālās lietošanas prasībām.

Ražotājs neatbild par iespējamiem bojājumiem, kas radušies netabilstošas izmantošanas vai nepareizas lietošanas rezultātā.

lerīce pamatā ir domāta ūdens izsūknēšanai no pārplūdušām ēku daļām, arī tvertņu satura pārsūknēšanai un izsūknēšanai, ūdens ṁemšanai no akām un šahtām, kā arī laivu un jahtu atūdeņošanai, ja vien tas ir saldūdens.

NORĀDĪJUMS

Ierīce nav paredzēta nepārtrauktai sūknēšanai (piem., nepārtrauktai ūdens cirkulācijai dīkī) vai kā kā stacionāra instalācija (piem., celšanas iekārta, strūklakas sūknis).

Pieļaujamie sūknējamie šķidrumi

■ Saldūdens līdz noteiktai netīrības pakāpei
■ Baseina ūdens (noteikts pievienoto kīmisko vielu devu daudzums)
■ Mazgājamais sārms

SP 5 Dirt

■ Ūdens netīrības pakāpe ar netīrumu dalīņu lielumu līdz 20mm

SP 7 Dirt

■ Ūdens netīrības pakāpe ar netīrumu dalīņu lielumu līdz 30 mm

⚠ BĪSTAMI

Savainošanās risks, bojājumu risks! Nedrīkst strādāt ar kodīgām, viegli uzliesmojošām vai eksplozīvām vielām (piem., benzīns, petroleja, nitrošķīdinātājiem), taukiem, ellām, sālsūdeni un tualetes iekārtu notekūdeņiem, un duļkainu ūdeni, kuram ir mazāka plūstamība kā ūdenim. Sūknējamā šķidruma temperatūrai jābūt robežās no 5 °C līdz 35 °C.

Ekspluatācija

NORĀDĪJUMS

Jo īsāka šljūtene un lielāks šljūtenes diametrs, jo lielāka ir sūknēšanas jauda.

Lai novērstu sūkņa aizsērēšanu, izmantojot šļūtenes, kuru diamets ir mazāks par 1¼“, izmantojiet priekš-filtru.

■ SP 5 Dirt, speciālie piederumi
■ SP 7 Dirt, integrēts kājā

Sūkņa pieslēgums ir aprīkots ar saspraužamu savienojumu (Quick-Connect).

Nesamontēta savienojuma uzmava (SP 5 Dirt) vai savienojuma uzmava ar sūkņa veidgabalu (SP 7 Dirt) ie-tilpst ierīces komplektācijā.

Attēls A

→ Lai noņemtu savienojuma uzmavu, nospiediet Quick-Connect pogu (pelēka).

Attēls B

(SP 5 Dirt)

→ Uzbīdiet šlūtenes apskavu uz uz šlūtenes.

Izmantojot 3/4 " vai 1" šlūteni:

→ Uzskrūvējiet sūkņa veidgabalu (skatīt speciālos piederumus) uz savienojuma uzmavas.

→ Uzbīdiet šlūteni uz sūkņa veidgabala un nostipriniet ar šlūtenes apskavu.

→ lebīdiet savienojuma uzmavu Quick-Connect.

NORĀDĪJUMS

Lai palielinātu caurplūdi, sūkņa veidgabalu var saīsināt atbilstoši izmantotajai šļūtenei.

Izmantojot 1 ^1/4 “ šlūteni:

→ Uzbīdiet šlūteni uz savienojuma uzmavas un no-stipriniet ar šlūtenes apskavu.

→ lebīdiet savienojuma uzmavu Quick-Connect.

AttēlsC

(SP 7 Dirt)

→ Uzskrūvē jiet sūkņa veidgabalu uz savienojuma uzmavas.

→ Uzbīdiet šlūtenes apskavu uz uz šlūtenes.

→ Uzbīdiet šlūteni uz sūkņa veidgabala un nostipriniet ar šlūtenes apskavu.

→ lebīdiet savienojuma uzmavu Quick-Connect.

NORĀDĪJUMS

Sūkna veidgabalam var pievienot šlūtenes ar 1“, 1¼“ un 1½“ diametru.

Lai palielinātu caurplūdi, sūkņa veidgabalu var saīsināt atbilstoši izmantotajai šlūtenei.

Attēls E

→ Nofiksējiet pludiņa slēdzi augstuma regulēšanas mehānismā.

→ Novietojiet sūkni stabili uz cietas pamatnes sūknē-jamā šķidrumā vai iegremdējiet tajā ar virvi, kas piestiprināta pie nešanas roktura.

NORĀDĪJUMS

Sūknēšanas zonu nedrīkst blokēt netīrumi.

Sekojiet, lai süknis stävētu vertikāli.

Nepārnēsājiet sūkni aiz kabela vai šlūtenes.

lerīces ekspluatācija

⚠ BĪSTAMI

Briesmas dzīvībai, gūstot elektriskās strāvas triecienu! Škīdruma sūknēšanas laikā nepieskarieties pie roktura piestiprinātajai auklai, kā arī priekšmetiem, kuri ir kontaktā ar sūknējamo škīdrumu (piem., ūdenī iegremdēti cauruļvadi, sastatnes utt.).

Automātiskā atgaisošanas sistēma

AttēlsD

Ja ir zems škidruma līmenis, iespējami iesūktais vai sūknī esošais gaiss izklūst ārā ar automātiskās atgaisošanas sistēmas palīdzību. Papildus šajā vietā var izplūst škidrums.

Ja zema škidruma līmeņa gadījumā sūknim ir problēmas ar škidruma uzsūkšanu, atvienojiet un no jauna pieslēdziet kontaktdakšu, lai tādējādi palīdzētu uzsūkšanas procesā.

Automātiskais režīms

Attēls G

→ lestatiet pludiņa slēdzi ar augstuma regulēšanas mehānismu un, mainot kabela garumu starp pludiņa slēdzi un augstuma regulēšanas mehānismu.

NORĀDĪJUMS

Automātiskajā režīmā sūknēšanas procesu automātiski vada pludiņa slēdzis.

Sūknis ieslēdzas, kolīdz pludiņa slēdzis, pieaugot šķid-ruma līmenim, sasniedz ieslēgšanās augstumu.

Sūknis izslēdzas, kolīdz pludiņa slēdzis, pazeminoties škidruma līmenim, sasniedz izslēgšanās augstumu.

Jābūt nodrošinātai pludina slēdža brīvai kustībai.

Kabeļa garumam starp pludiņa slēdzi un fiksāciju ir jābūt vismaz 2,5 cm.

leslēgšanās augstums / izslēgšanās augstums (plu- diņa slēdzis zemākajā pozīcijā):

Min / Max SP 5 Dirt SP 7 Dirt

leslēgšanās augstums, cm*	18 / 21 cm 20 / 24 cm
Izslēgšanās augstums, cm*	4 / 12 cm 6 / 15 cm

leslēgšanās augstums / izslēgšanās augstums (plu- diņa slēdzis augstākajā pozīcijā):

Min / Max SP 5 Dirt SP 7 Dirt

leslēgšanās augstums, cm*	28 / 31 cm 33 / 36 cm
Izslēgšanās augstums, cm*	14 / 22 cm 19 / 27 cm

*leslēgšanās/izslēgšanās augstums var variēt atkarībā no pludina slēdža novietojuma.

Pārslēgšanās augstumu var ietekmēt arī kabeļa garums starp pludiņa slēdzi un fiksāciju. Mēs iesakām saglabāt iepriekš iestatīto kabeļa garumu.

→ lespraudiet kontaktdakšu kontakligzdā.

Manuālais režīms

Attēls F

→ Nostipriniet pludiņa slēdža izcilni pavērstu uz augšu fiksācijas atvērumā.

NORĀDĪJUMS

Manuālajā režīmā sūknis vienmēr paliek ieslēgts.

Lai sūknis manuālajā režīmā sūknētu patstāvīgi, šķidru-ma līmenim jābūt vismaz 60 mm (SP 5 Dirt) vai 50 mm (SP 7 Dirt).

Sūknis spēj sūknēt, kad atlikušais šķidruma līmenis ir 25 mm (SP 5 Dirt) vai 35 mm (SP 7 Dirt).

Norādītais atlikušais šķidruma līmenis tiek sasniegts tikai manuālajā režīmā.

→ lespraudiet kontaktdakšu kontakligzdā.

IEVÉRÍBAI

Bojājumu risks! Tukšgaita izraisa paaugstinātu nodilumu, neatstājiet sūkni manuālajā režīmā bez uzraudzības. Tukšgaitas gadījumā sūkni nekavējoties izslēdziet.

Darba beigšana

NORĀDĪJUMS

Var uzkrāties netīrumi un radīt darbības traucējumus.

→ Ikreiz pēc lietošanas sūknējiet tīru ūdeni vai kārtīgi izskalojiet sūkni.
īpaši tas attiecas uz gadījumiem pēc hloru saturoša ūdens vai citu šķidrumu sūknēšanas, pēc kuriem paliek nogulsnes.

Lai novērstu negadījumus vai ievainojumus, transportē-jot ħemiet vērā aparāta svaru (skat. tehniskos datus).

→ Paceliet un pārnesiet sūkni, satverot aiz nešanas roktura.

→ Lai aparātu pārvadātu uz transportlīdzekļa, tas ir jānostiprina pret noslīdēšanu.

Glabāšana

⚠ UZMANĪBU

Lai novērstu negadījumus vai ievainojumus, izvēloties uzglabāšanas vietu ṣemiet vērā aparāta svaru (skat. tehniskos datus).

Sūkņa uzglabāšana

→ Sūkni pilnībā iztukšojiet un ľaujiet tam izžūt.

→ Uzglabājiet sūkni vietā, kur tas nav pakļauts sala iedarbībai.

Speciâlie piederumi

2.997-100.0	Šljūteņu pītā apvalkā kom-plekts	Elastīga 1 1/4" šljūtene pītā apvalkā ar šljūtenes apskavu (30 - 40 mm) un spārnskrūvi savienošanai bez instrumentiem.Īpaši ieteicama iegremdējamiem sūkņiem, sūknējot lielu ūdens daudzumu.Maks. darba spiediens: 5 bar
2.997-201.0	Priekšfiltrs iegremdējamiem sūkņiem, mazs	Robustais un vienkārši uzstādāmais priekšfiltrs pasargās jūsu ie-gremdējamo sūkni un tādējādi paaugstinās tā darba drošību.(SP 5 Dirt)
6.997-359.0	Sūkņa veidgabals G1 (33,3 mm)ar pretvārstu	Sūkņiem ar G1 (33,3 mm) pieslēguma vītni un 3/4" un 1" šljūtenēm,tai skaitā uzmavuzgrieznis, šljūtenes apskava, plakanā blīve unpretvārsts.(SP 5 Dirt)
6.997-347.0	Spirālveida šljūtene, pārdoša-nā metros, 25 m, 3/4"	Metros pārdodama šljūtene individuāla garuma šljūteņu piegriešanai.(SP 5 Dirt)
6.997-346.0	Spirālveida šljūtene, pārdoša-nā metros, 25 m, 1"	Metros pārdodama šljūtene individuāla garuma šljūteņu piegriešanai.
2.645-142.0	Šljūtene PrimoFlex, 25 m, 3/4"	Ftalātus nesaturoša 3/4" dārza šljūtene ūdens novadīšanai.(SP 5 Dirt)
2.645-247.0	Šljūtene PrimoFlex, 50 m, 1"	Ftalātus nesaturoša 1" dārza šljūtene ūdens novadīšanai.

Klūmju novēršana

⚠ BİSTAMI

Briesmas dzīvībai, gūstot elektriskās strāvas triecienu!

Lai izvairitos no apdraudējumiem, labošanas darbus un maiņas detaļu iebūvi drīkst veikt tikai autorizēts klientu apalpošanas dienests.

Traucējums lemesls Traucējuma novēršana

Sūknis ir ieslēgts bet nestrādā	Sūknī ir gaiss	Vairākas reizes atvienojiet un pievie-nojiet sūkņa kontaktdakšu, līdz tiek uzsūkts šķidrums.
	Sūkšanas teritorija ir aizsprostota	Izvelciet tīkla kontaktdakšu un iztīriet sūkšanas teritoriju
	Ūdens līmenis ir zem minimālā šķidruma līmeņa (tikai manuālajam režīmam)	Ja iespējams, iegremdējiet sūkni dzilāk sūknējamā šķidrumā vai rīkojieties, kā aprakstīts nodalā "Ekspluatācija".
Sūknis nedarbojas vai ekspluatācijas laikā pēkšņi pārstāj darboties	Ir pārtrūkusi strāvas padeve	Pārbaudīt drošinājumus un elektriskos savienojumus
	Termoaizsardzības slēdzis dēļ pārkar-šanas ir izslēdzis sūkni	Izvelciet tīkla kontaktdakšu, ľaujiet sūknim atdzist, iztīriet sūkšanas teritoriju, novērsiet tukšgaitu
	Sūkšanas teritorijā ir iekērusies netīru-mu daļiņa	Izvelciet tīkla kontaktdakšu un iztīriet sūkšanas teritoriju

Traucējums lemesls Traucējuma novēršana

Pazeminās veiktspēja	Sūkšanas teritorija ir aizsprostota	Izvelciet tīkla kontaktdakšu un iztīriet sūkšanas teritoriju
pārāk zema veiktspēja	Sūkņa sūknēšanas jauda ir atkarīga no sūknēšanas augstuma, šļūtenes diametra un šļūtenes garuma.	levērojiet maks. sūknēšanas augstu-mu, skatīt tehniskos datus, vajadzības gadījumā izvēlieties lielāku šļūtenes diametru vai mazāku šļūtenes garu-mu.
Nevar atvērt vai aizvērt Quick-Connect.	Netīrumi saspraužamajā savienojumā.	Iznemiet un iztīriet skavu.

Tehniskie dati

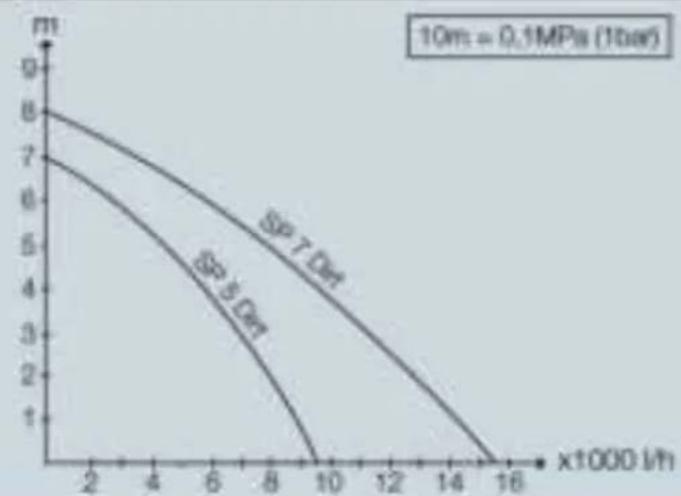

		SP 5 Dirt SP 7 Dirt
Barošanas tikla spriegums V 230 - 240 V	230 V
Tikla frekvence Hz 50 50
Jauda Pnom	W 500 750
Maksimālais darba apjoms	l/h	9500	15500
Maksimālais spiediens	bar	0,7	0,8
Maksimālais darba augstums	m	7	8
Maksimālais iegremdēšanas dzilums	m	7	7
Maksimālais apstrādājamo netīrumu dalīņu iz- mm mērs		20 30
Minimālais šķidruma līmenis (manuālais re- mm žīms)		60 50
Atlikušais šķidruma līmenis mm		25 35
Svars (bez pierīcēm)	kg	4,6	6,5

Rezervētas tiesības veikt tehniskas izmaiņas!

lespējamais sūknēšanas daudzums ir par tik lielāks:
- par cik mazāks ir sūknēšanas augstums,
– par cik lielāks ir izmantotās šlūtenes diametrs,
— par cik īsāka ir izmantotā šljūtene,
— par tik mazāku spiediena zudumu izraisa pieslēgtie piederumi.
