Typ produktu	Kamera samochodowa
Marka	Dometic
Model	PerfectView CAM 80 NAV
Napięcie zasilania	12 V – 24 V DC
Pobór mocy (jednostka sterująca)	Max. 0,5 W (bez kamery)
Typ kamery	Kamera cofania z zmotoryzowaną przesłoną
Łączność	Wyjście wideo Cinch (RCA)
Funkcje	Aktywacja przez światła cofania, możliwe ręczne przełączanie za pomocą przełącznika
Wymiary (jednostka sterująca)	117 x 50 x 25 mm
Instalacja	Montaż wewnętrzny pod deską rozdzielczą, mocowanie za pomocą śrub
Zawartość opakowania	Jednostka sterująca z przewodami, przełącznik dwustabilny, materiały montażowe, instrukcja
Przeznaczenie	System wideo cofania do pojazdów
Kompatybilność	Ekrany z wejściem wideo Cinch, kamery CAM33, CAM44, CAM80CM
Ustawienia	Przełączniki DIP do wyboru kamery i odwracania obrazu
Konserwacja	Czyścić miękką, suchą ściereczką, bez użycia środków ściernych
Bezpieczeństwo	Odłączyć akumulator przed instalacją, prace elektryczne powierzyć specjaliście
Gwarancja	Obowiązuje gwarancja ustawowa
Informacje ogólne	Szczegółowa instrukcja obsługi dołączona ze schematami montażu

Często zadawane pytania - PerfectView CAM 80 NAV DOMETIC

Jaka jest główna funkcja PerfectView CAM 80 NAV?

PerfectView CAM 80 NAV to kamera samochodowa zaprojektowana do pełnienia funkcji kamery cofania z zmotoryzowaną przesłoną, aktywowana automatycznie przy włączeniu biegu wstecznego lub ręcznie za pomocą przełącznika.

Jakie napięcie zasilania jest wymagane?

System działa na napięciu stałym 12 V do 24 V, dostosowanym do większości pojazdów.

Jak zainstalować jednostkę sterującą?

Zamocuj jednostkę sterującą pod deską rozdzielczą za pomocą dostarczonych śrub, w suchym miejscu. Podłącz przewody zgodnie ze schematem: przewód brązowy do masy, przewód czerwony do dodatniego zasilania (zacisk 15), przewód zielony do światła cofania.

Czy mogę używać kamery bez włączania biegu wstecznego?

Tak, instalując dostarczony przełącznik dwustabilny na przewodzie dodatnim, możesz aktywować kamerę w dowolnym momencie (pojazd zatrzymany lub jadący do przodu).

Jak ustawić obraz odbity lub normalny?

Użyj przełącznika DIP nr 2 na jednostce sterującej: pozycja ON dla obrazu normalnego, OFF dla obrazu odbitego (lustrzanego).

Co zrobić, jeśli ekran nie włącza się po włączeniu biegu wstecznego?

Sprawdź, czy przewód zielony jest prawidłowo podłączony do światła cofania i czy ekran otrzymuje sygnał S/BY przez czarny przewód z okrągłą końcówką. Upewnij się, że zapłon jest włączony, jeśli to konieczne.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować wiertarki, śrubokręta, multimetru lub diodowej lampki kontrolnej, opasek kablowych, koszulki termokurczliwej i lutownicy, jeśli to konieczne.

Czy mogę podłączyć inne źródła wideo oprócz kamery?

Tak, jednostka sterująca umożliwia podłączenie innego źródła (nawigacja, DVD) przez wyjście AV. W takim przypadku kamera aktywuje się tylko przy włączonym biegu wstecznym, chyba że użyjesz przełącznika ręcznego.

Jak konserwować kamerę samochodową?

Wyczyść kamerę miękką, suchą ściereczką. Unikaj środków chemicznych, które mogą uszkodzić obiektyw lub obudowę.

Co zrobić w przypadku awarii?

Skontaktuj się z serwisem Dometic w swoim kraju lub ze sprzedawcą. Dołącz kopię faktury i opis problemu. Obowiązuje gwarancja ustawowa.

INSTRUKCJA OBSŁUGI PerfectView CAM 80 NAV DOMETIC

Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

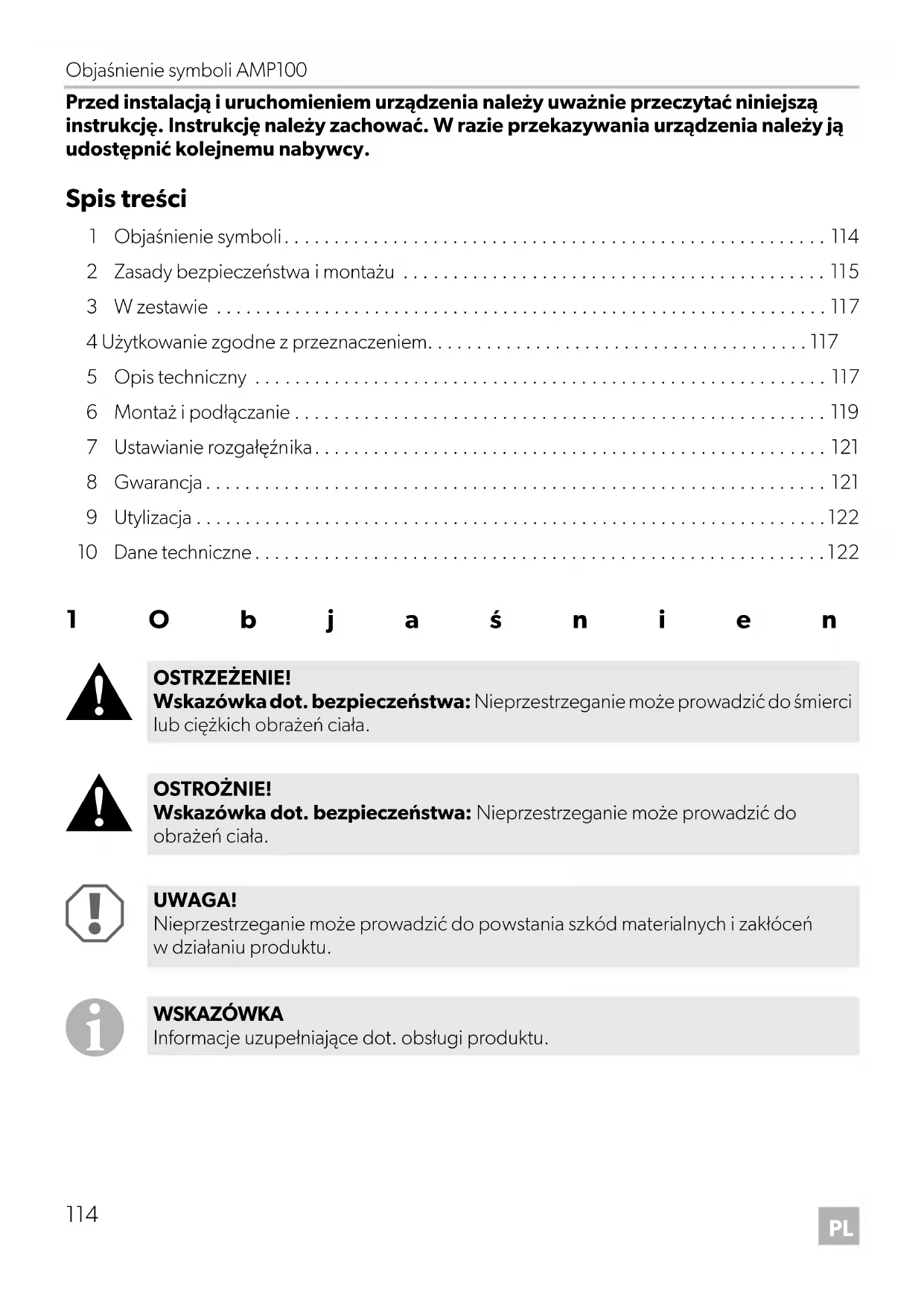

Spis treści

1 Objaśnienie symboli....114
2 Zasady bezpieczeństwa i montażu 115
3 W zestawie 117
4 Użytkowanie zgodne z przeznaczeniem....117
5 Opis techniczny 117
6 Montaż i podłączanie 119
7 Ustawianie rozgałęźnika....121
8 Gwarancja....121
9 Utylizacja....122
10 Dane techniczne....122

1 O b j a ś n i e n

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

2 Zasady bezpieczeństwa i montażu

Producent nie odpowiada za szkody spowodowane:

• uszkodzeniem produktu w sposób mechaniczny lub spowodowany przeciążeniami elektrycznymi
• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

Należy stosować się do uwag dot. bezpieczeństwa i dokumentacji udostępnianych przez producenta urządzenia oraz pojazdu!

OSTRZEŻENIE!

Niewłaściwe połączenia przewodów mogą sprawić, że na skutek zwarcia dojdzie do:

• spalenia kabli,
• uruchomienia poduszki powietrznej,
• uszkodzenia sterowników elektronicznych,
• awarii funkcji elektrycznych (kierunkowskazów, światła hamowania, buzera, zapłonu, światła).

UWAGA!

Ze względu na zagrożenie zwarciem przed wykonywaniem prac związanych z elektroniką pojazdu należy odłączyć biegun ujemny akumulatora.

Biegun ujemny należy odłączyć również od dodatkowego akumulatora (jeśli taki występuje).

Dlatego należy stosować się do następujących wskazówek:

• Podczas pracy przy następujących przewodach należy używać tylko izolowanych końcówek kablowych, wtyczek i tulejek wtykowych płaskich:
• 30 (state napięcie +12 V)
  -15 (napiecie +12 V „po stacyjce”)
• 31 (połączenie z masą pojazdu)
• L (światła kierunkowskazu - lewe)
• P (światła kierunkowskazu – prawe)
  Zabronione jest używanie łączników świecznikowych.

- Do łączenia kabli należy używać zagniatacza.

- Należy przymocować kabel przewodu 31 (masa)

- za pomocą końcówki kablowej i podkładki zębatej do śruby masowej lub

– za pomocą końcówki kablowej do blachy karoserii.

Należy zwrócić uwagę na prawidłowe połączenie z masą!

Po odłączeniu bieguna ujemnego akumulatora może nastąpić utrata pamięci niektórych ustawień.

- Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wyposażenia pojazdu):

• Kod radia
• Z e g a r p o j a z d u
  – Zegar sterujący
• Komputer pokładowy

- P o z y c j a s i e d z e n i a

Wskazówki dot. ich ustawiania znajdują się w instrukcji obsługi pojazdu.

Podczas montażu należy stosować się do następujących wskazówek:

OSTROŻNIE!

• Montowane części mocować w pojeździe tak, aby w żadnych warunkach nie mogło dojść do ich poluzowania (ostre hamowanie, wypadek komunikacyjny), a w konsekwencji, do obrażeń ciała pasażerów.
• Części umieszczane pod osłoną należy mocować tak, aby w przyszłości nie mogło dojść do ich poluzowania lub uszkodzenia innych części i przewodów oraz nieprawidłowego działania innych funkcji (układ kierowniczy, pedały itd.).
• Zawsze należy stosować się do zasad bezpieczeństwa podanych przez producenta. Niektóre prace (np. przy systemach zabezpieczających, takich jak zestaw poduszek powietrznych) mogą wykonywać jedynie odpowiednio wykwalifikowani specjaliści.

UWAGA!

• Podczas wiercenia należy pamiętać o pozostawieniu wystarczającej ilości miejsca dla wiertła. Pozwoli to uniknąć ewentualnych uszkodzeń.
• Należy usunąć wióry z wywierconego otworu, a następnie zabezpieczyć otwór środkiem antykorozyjnym.

Podczas prac przy częściach elektrycznych należy stosować się do następujących wskazówek:

UWAGA!

- Do sprawdzania napięcia w przewodach elektrycznych należy używać tylko diodowej lampki kontrolnej lub woltomierza. Lampki kontrolne z żarnikiem pobierają za dużo prądu, co może skutkować uszkodzeniem elektroniki pojazdu.

- Podczas układania przewodów elektrycznych sprawdzić, czy - nie są one zgięte lub przekręcone, - nie opierają się o krawędzie, - zostały zabezpieczone przed ostrokrawędziowymi przelotkami.

• Należy wykonać izolację wszystkich połączeń i przyłączy.
• Należy zabezpieczyć kabel przed uszkodzeniami mechanicznymi za pomocą zapinki lub taśmy izolującej, np. na istniejących przewodach.

3	W	z	e	s	t	a	w	i	e
Nr na rys. 4, strona 4		Ilość Nazwa Nr produktu
1	1 Rozgałęźnik z zestawem przewodów
2	1 Włącznik klawiszowy RV-AMP-SW
–	1 Materiał montażowy z mocowaniem kabli
–	1 Instrukcja montażu i obsługi

4 Użytkowanie zgodne z przeznaczeniem

AMP100 (nr art. 9600000210) jest skrzynką przyłączeniową służącą do podłączenia kamer CAM33, CAM44 i CAM80CM z napędzaną silnikiem osłoną do monitora do stosowania jako system wideo ułatwiający cofanie.

5 Opis techniczny

AMP100 służy do łączenia kamer CAM33, CAM44 i CAM80CM z monitorem ze złączem wideo RCA. Rozgałęźnik dostarcza sygnał sterowania napędzaną silnikiem pokrywą ochronną kamery i sygnał włączania dla monitora. Poza tym zapewnia pasujące zasilanie elektryczne kamery.

W trybie standardowym kamera jest aktywowana w przypadku włączania monitora lub poprzez włączenie biegu wstecznego. Monitor jest również aktywowany, gdy włączany jest bieg wsteczny.

Gdy do monitora oprócz kamery jest podłączone inne źródło wideo, np. system nawigacji lub odtwarzacz DVD, rozgałęźnik musi zostać odpowiednio ustawiony i podłączony. Wówczas sygnał sterujący pokrywą ochronną kamery nie jest wyzwalany przez włączenie monitora, lecz tylko przy włączeniu biegu wstecznego.

Jeśli w tym przypadku kamera ma być aktywowana podczas jazdy do przodu lub postoju, należy zainstalować dołączony przełącznik kołyskowy.

Rozgałęźnik może zostać podłączony do napięcia stałego o wartości 12 V do 24 V.

5.1 Przyłącza

Rozgałęźnik posiada następujące przyłącza:

Nr na rys. 5, strona 5

Oznaczenie przyłącza

3 Wyjście AV (wtyk Cinch) do podłączania ...

• do systemu nawigacji z wejściem AV (gniazdo Cinch)
• do innego monitora z wejściem AV (gniazdo Cinch) lub nagrywarki wideo

4 P r z y t a c

5 Zielony przewód sterujący (+ sygnał) do podłączenia do przewodu dodatniego świąteł cofania.
Gdy wybierany jest bieg wsteczny, za pomocą tego przewodu aktywowany jest rozgałęźnik.

6 Czarny przewód sterujący (sygnał +) z płaskim wtykiem do podłączania przełącznika kołyskowego RV-AMP-SW.

Te przewód musi zostać podłączony, gdy do monitora oprócz kamery cofania podłączone jest inne źródło wideo, np. system nawigacji lub odtwarzacz DVD i gdy ma być możliwe aktywowanie kamery podczas jazdy do przodu lub postoju.

7 Czarny przewód sterujący (sygnał +) z okrągłym wtykiem do podłączania do przewodu sygnałowego S/BY monitora. Przy aktywowanym rozgałęźniku jest przez niego włączany monitor.

8 Czerwony przewód: Podłączenie do bieguna dodatniego 12 V do 24 V (np. przełączany biegun dodatni, zacisk 15)

9 Brązowy przewód: Podłączenie do masy (zacisk 31)

6 Montaż i podłączanie

6.1 Wymagane narzędzia

Do montażu potrzebne są następujące narzędzia:

• Przymiar (rys. 1 4, strona 3)
• Punktak (rys. 1 5, strona 3)
• Młotek (rys. 1 6, strona 3)
  • Zestaw wiertel (rys. 1 7, strona 3)
  • Wiertarka (rys. 1 8, strona 3)
• Śrubokręty (rys. 1 9, strona 3)

Do podłączenia elektrycznego i jego sprawdzenia potrzebne są następujące środki pomocnicze:

- Lampka kontrolna diodowa (rys. 1 1, strona 3) lub woltomierz (rys. 1 2, strona 3)

• Taśma izolacyjna

- Ośłona termokurczliwa

• Opalarka (rys. 1 10, strona 3)
• Obcegi (rys. 1 11, strona 3)
• Ew. lutownica (rys. 1 12, strona 3)
• Ew. cyna lutownicza (rys. 1 13, strona 3)
• Ew. tuleje do przepustów przewodów

6.2 Montaż i podłączanie rozgałęźnika

Rozgałęźnik jest dostarczany w stanie gotowym do montażu.

Wybrać odpowiednie, chroniące przed woda miejsce montażu w pobliżu monitora, najlepiej poniżej deski rozdzielczej.
Należy zwrócić przy tym uwagę na długość przewodu!

▶Rozgałęźnik przymocować za pomocą dołączonych śrub.

Wetknąć wtyczkę z wiązką przewodów w przewidziany wtyk (12 ... 24 V) w rozgałęźniku.

Podłączyć brązowy przewód (rys. 5 9, strona 5) do masy.

Czerwony przewód (rys. 5 8, strona 5) podłączyć do przełączonego przewodu dodatniego (np. zacisku 15).

UWAGA!

Koniecznie pamiętaj, aby przewody sterującej podłączać prawidłowo do PLUSA +, a nie do masy. Podłączenie do masy spowoduje uszkodzenie urządzenia.

Zielony przewód (rys. 5 5, strona 5) podłączyć do przewodu dodatniego reflektora wstecznego.

WSKAZÓWKA

W niektórych pojazdach światła cofania działają tylko przy włączonym zapłonie. Wówczas należy włączyć zapłon, aby określić przewód dodatni i przewód masowy.

Podłączyć czarny przewód z okrągłym wtykiem (rys. 5 7, strona 5) do przyłącza w monitorze z oznaczeniem S/BY lub do systemy nawigacji NAV-7300 do liliowo-białego przewodu monitora.

Ten przewód dostarcza do monitora sygnał włączania.

▶ Podłączyć wtyczkę (rys. 5 3, strona 5) do monitora.
▶ Podłączyć wtyczkę (rys. 5 4, strona 5) z kamerą.

UWAGA!

Należy zwrócić uwagę na poprawne podłączenie wszystkich przewodów. Nigdy nie podłączać przewodu sterującego z masą, ponieważ może nastąpić uszkodzenie urządzenia. Zaizolować nieosłoniętą końcówkę przewodu sterującego, jeśli nie jest używany i nie będzie podłączany!

Gdy do monitora oprócz kamery cofania podłączone jest inne źródło wideo, np. system nawigacji lub odtwarzacz DVD i gdy ma być możliwe włączanie kamery podczas jazdy do przodu, należy czarny przewód sterujący połączyć z płaskim wtykiem przełącznika kołyskowego RV-AMP-SW.

Aby uzyskać informacje, należy postępować w następujący sposób:

Wybrać odpowiednie miejsce montażu dla przełącznika, np. na desce rozdzielczej w pobliżu monitora.

UWAGA!

Przed wykonaniem jakichkolwiek nawierceń należy się upewnić, że kable elektryczne ani inne części samochodu nie zostaną uszkodzone w wyniku wiercenia i piłowania.

▶Wywiercić otwór o średnicy około 20 mm.
▶Zamontować przełącznik.
Podłączyć czarny przewód z płaskim wtykiem (rys. 5 6, strona 5) do przyłącza przy przełączniku.

UWAGA!

Koniecznie pamiętaj, aby drugie przyłącze podłączyć prawidłowo do PLUSA +, a nie do masy. Podłączenie do masy spowoduje uszkodzenie urządzenia.

Podłączyć drugie przyłącze przełącznika do przewodu dodatniego z 12 V do 24 V.

7 Ustawianie rozgałęźnika

AMP100 musi być dostosowane do odpowiednich wariantów przyłączenia. Służą do tego dwa małe przełączniki DIP.

Nr na

rys. 5,

strona 5

Nazwa

1 Przełącznik DIP 1 służy do wyboru podłączonej kamery:

• CAM33/44: Przełącznik DIP w pozycji ON

• CAM80CM: Przełącznik DIP w pozycji ON

2 Przełącznik DIP 2 służy do ustawiania funkcji obrazu lustrzanego na kamerze CAM80CM:

- Przełącznik DOP w pozycji ON: Funkcja obrazu lustrzanego wyłączona.

- Przełącznik DOP w pozycji ON: Funkcja obrazu lustrzanego włączona.

W zależności od celu użytkowania należy ustawić przełącznik DIP zgodnie z tablicą.

8 G w a r a n c j a

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

- kopii rachunku z datą zakupu,

- informacji o przyczynie reklamacji lub opisu wady.

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

10 Dane techniczne

	AMP100
Nr art.: 9600000210
Wymiary (S x W x G): 117 x 50 x 25 mm
Napięcie robocze:	12 V – 24 V---)
Pobór mocy: maks. 0,5 W (bez kamery)
Wejścia sterujące: Dodatnie sygnały napięcia 12 V – 24 V
