HASZNÁLATI ÚTMUTATÓ PerfectView CAM 80 NAV DOMETIC
Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

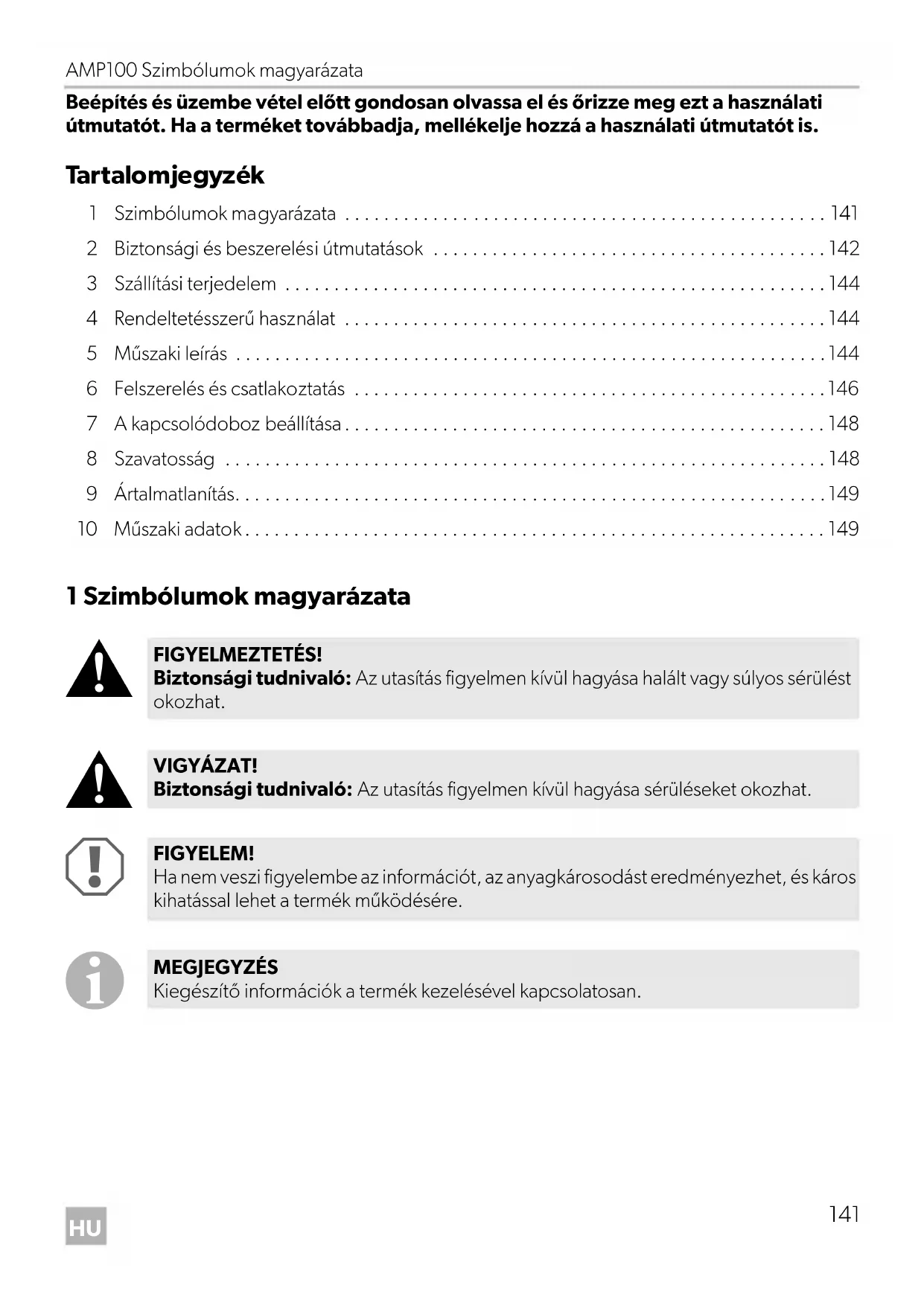

Tartalomjegyzék
1 Szimbólumok magyarázata 141
2 Biztonsági és beszerelési útmutatások 142
3 Szállítási terjedelem 144
4 Rendeltetésszerű használat 144
5 Műszaki leírás 144
6 Felszerelés és csatlakoztatás 146
7 A kapcsolódoboz beállítása....148
8 Szavatosság 148
9 Ártalmatlanítás....149
10 Műszaki adatok....149
1 Szimbólumok magyarázata
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
VIGYÁZAT!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági és beszerelési útmutatások
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
Vegye figyelembe a járműgyártó és a gépjármű-szakma által előírt biztonsági megjegyzéseket és előírásokat!
FIGYELMEZTETÉS!
A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt
- kábeltűz keletkezhet,
• a légzsák kiold, - az elektronikus vezérlőberendezések megsérülnek,
- az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).
FIGYELEM!
Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust.
Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.
Ezért vegye figyelembe a következő megjegyzéseket:
- A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, dugaszokat és lapos dugóhüvelyeket használjon:
- 30 (közvetlen bemenet akkumulátortól, plusz)
-15 (kapcsolt plusz, akkumulátor mögött) - 31 (visszavezeték akkumulátortól, föld)
– L (indexlámpák bal oldalon) - R (indexlámpák jobb oldalon)
Ne használjon sorkapcsokat ('csoki').
- A kábelek csatlakoztatásához préselőfogót használjon.
- A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)
– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy
– kábelsaruval és lemezcsavarral a karosszérialemezhez.
Ügyeljen a jó földelésérintkezésre!
Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.
- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:
- r á d i ó k ó d
- fedélzetióra
- k a p c s o l ó ó r a
– fedélzeti számítógép - üléshelyzet
A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.
A szerelés során vegye figyelembe a következő megjegyzéseket:
VIGYÁZAT!
- A járműben felszerelt alkatrészeket úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
- A burkolat alatt takarásban lévő alkatrészeket úgy rögzítse, hogy ne szabadulhassanak el és ne sérthessenek meg más alkatrészeket és vezetékeket, ill. ne akadályozhassák a jármű működését (kormányzás, pedálok stb.).
- Mindig vegye figyelembe a járműgyártó biztonsági megjegyzéseit. Bizonyos (például gátlórendszereken – légzsákon stb. – végzendő) munkákat csak képesített szakszemélyzet végezhet.
FIGYELEM!
- Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén.
- Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.
Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:
FIGYELEM!
- Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát vagy feszültségmérőt (voltméter) használjon. Világítótesttel rendelkező ellenőrző lámpák túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja.
- Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok
- ne legyenek megtörve vagy megcsavarodva,
- ne súrolódjanak peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztül vezetve.
- Szigetelje le az összes összekötést és csatlakozást.
- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.
3 Szállítási terjedelem
Szám itt:
4. ábra, Mennyiség Megnevezés Cikkszám
4. oldal
11 Kapcsolódoboz kábelkészlettel
21 Billenőkapcsoló RV-AMP-SW
– 1 Szerelőanyagok kábelrögzítéssel
– 1 Szerelési és kezelési útmutató
4 Rendeltetésszerű használat
Az AMP100 (cikkszám: 9600000210) egy kapcsolódoboz, mely a motorhajtású védőkupakkal rendelkező CAM33, CAM44 és CAM80CM kamerák monitorhoz való csatlakoztatására használható tolató-videorendszereknél.
Az AMP100 a CAM33, CAM44 és CAM80CM kamerák RCA videómenettel rendelkező monitorokhoz történő csatlakoztatására való. A kapcsolódoboz vezérlőjelet küld a kamera motorhajtású védőkupakjának és bekapcsolási jelet küld a monitornak. Ezen kívül gondoskodik a kamera megfelelő feszültségellátásáról.
Normál üzemben a kamera a monitor bekapcsolásakor vagy a hátrameneti fokozat kiválasztásánál lesz aktiválva. A monitor szintén a hátrameneti fokozat kiválasztásakor lesz aktiválva.
Ha a monitorra a kamerán kívül egy további videóforrás, pl. egy navigációs rendszer, vagy egy DVD lejátszó is csatlakozik, akkor a kapcsolódobozt ennek megfelelően kell beállítani és csatlakoztatni. A kamera védőkupakjának vezérlőjelét ekkor nem a monitor bekapcsolása aktiválja, hanem a sebességváltó hátramenetbe kapcsolása.
Ebben az esetben, ha a kamerát előre menetben vagy álló helyzetben szeretné aktiválni, akkor be kell szerelni a mellékelt billenőkapcsolót.
A kapcsolódoboz 12-V- és 24-V-egyenfeszültségre csatlakoztatható.
5.1 Csatlakozók
A kapcsolódoboz a következő csatlakozókkal rendelkezik:
Szám
5. ábra, Csatlakozó megnevezése
5. oldal
3 AV-kimenet (RCA-dugasz) a következők csatlakoztatásához:
- Navigációs rendszer AV-bemenettel (RCA-aljzat)
- AV-bemenettel rendelkező másik monitor (RCA-aljzat) vagy videófelvevő
4 Kamera csatlakozás
5 Zöld vezérlővezeték (+ jel) a hátrameneti fényszóró plusz vezetékére való csatlakozáshoz.
A hátrameneti fokozat kiválasztása esetén ezen a vezetéken keresztül a vezérlődoboz lesz aktiválva.
6 Fekete vezeték (+ jel) lapos saruval az RV-AMP-SW billenőkapcsoló csatlakoztatásához.
Ha a monitorra a tolató-videókamerán kívül egy további videóforrás, pl. egy navigációs rendszer, vagy egy DVD lejátszó is csatlakozik, és előre haladás közben, vagy álló helyzetben használni kívánja a kamerát, akkor csatlakoztatni kell ezt a vezetéket.
7 Fekete vezérlővezeték (+ jel) kerek saruval a monitor S/BY jelbemenetére történő csatlakozáshoz.
Aktivált vezérlődoboz esetén ez kapcsolja be a monitort.
8 Piros kábel: Csatlakozás 12 V – 24 V között, plusz (például kapcsolt plusz, 15-ös kapocs)
9 Barna kábel: Csatlakozás testhez / földhöz (31-es kapocs)
6 Felszerelés és csatlakoztatás
6.1 Szükséges szerszám
A beépítéshez és szereléshez a következő szerszámok szükségesek:
• Mérőszalag (1. ábra 4, 3. oldal)
- Pontozó (1. ábra 5, 3. oldal)
- Kalapács (1. ábra 6, 3. oldal)
• Fúrókészlet (1. ábra 7, 3. oldal)
- Fúrógép (1. ábra 8, 3. oldal)
• Csavarhúzó (1. ábra 9, 3. oldal)
Az elektromos csatlakoztatáshoz és teszteléséhez a következő segédeszközök szükségesek:
- Diódás ellenőrző lámpa (1. ábra 1, 3. oldal) vagy feszültségmérő (1. ábra 2, 3. oldal)
- Szigetelőszalag
•Höre zsugorodó tömlő
• Hőlégfúvó (1. ábra 10, 3. oldal) - Préselőfogó (1. ábra 11, 3. oldal)
- Adott esetben forrasztópáka (1. ábra 12, 3. oldal)
- Adott esetben forrasztócin (1. ábra 13, 3. oldal)
- Adott esetben kábelátvezető hüvelyek
6.2 A kapcsolódoboz felszerelése és csatlakoztatása
A kapcsolódoboz szerelésre kész állapotban van előkészítve.
Válasszon a kapcsolódoboz elhelyezéséhez egy víztől védett szerelési helyet a monitor közelében; a legmegfelelőbb hely a műszerfal alatt van. Ennek során vegye figyelembe a kábel hosszát!
▶Rögzítse a kapcsolódobozt a mellékelt csavarokkal.
A dugaszt a kábelkészlettel együtt illessze be a kapcsolódoboz megfelelő csatlakozójába (12 V – 24 V).
Csatlakoztassa a barna vezetéket (5. ábra 9, 5. oldal) a földeléshez.
Csatlakoztassa a piros vezetéket (5. ábra 8, 5. oldal) egy aktív plusz vezetékre (például a 15-ös kapocsra).
FIGYELEM!
Ügyeljen arra, hogy a vezérlővezetékek megfelelően csatlakozzanak a + PLUS csatlakozóhoz és ezeket ne kösse össze a földeléssel. A földelére történő rákötés kárt tesz a készülékben.
Csatlakoztassa a zöld vezetéket (5. ábra 5, 5. oldal) a hátrameneti fényszóró plusz vezetékére.
MEGJEGYZÉS
Bizonyos járműveknél a tolatófényszóró csak bekapcsolt gyújtásnál működik. Ilyen esetben a gyújtást – a plusz és a testvezeték meghatározásához – be kell kapcsolni.
A fekete vezetéket a kerek saruval (5. ábra 7, 5. oldal) csatlakoztassa a monitor S/BY jelzésű csatlakozójához, ill. NAV-7300 navigációs rendszer esetén a monitor lila-fehér vezetékéhez. Ezen a vezetéken kapja a monitor a bekapcsolási jelet.
Csatlakoztassa a dugaszt (5. ábra 3, 5. oldal) a monitorhoz.
Csatlakoztassa a dugaszt (5. ábra 4, 5. oldal) a kamerához.
FIGYELEM!
Ügyeljen az összes vezeték pontos csatlakoztatására. A sárga vezérlővezeték soha ne érintkezzen a földeléssel, ellenkező esetben a készülék meghibásodhat. Különösen ügyeljen arra, hogy ha nincs használatban és emiatt csatlakoztatva sincs, szigetelje le ennek a vezérlővezetéknek a végét!
Ha a monitorra a tolató-videókamerán kívül egy további videóforrás, pl. egy navigációs rendszer, vagy egy DVD lejátszó is csatlakozik, és előre haladás közben, vagy álló helyzetben használni kívánja a kamerát, akkor csatlakoztatni kell a lapos saruval rendelkező fekete vezérlővezetéket az RV-AMP-SW billenőkapcsolóhoz.
Ehhez a következőképpen járjon el:
A kapcsoló elhelyezéséhez válasszon ki egy megfelelő szerelési helyet, például a monitor közelében lévő műszerfalon.
FIGYELEM!
Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozza-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését.
▶Fúrjon egy kb. 20 mm átmérőjű lyukat.
▶Szerelje be a kapcsolót.
A lapos saruval rendelkező fekete vezetéket (5. ábra 6, 5. oldal) illessze be a kapcsoló egyik csatlakozójába.
FIGYELEM!
Ügyeljen arra, hogy a másik csatlakozó megfelelően kapcsolódjon a + PLUS csatlakozóhoz és ezt ne kösse össze a földeléssel. A földelére történő rákötés kárt tesz a készülékben.
▶ A kapcsoló másik csatlakozóját kösse össze egy 12 V - 24 V-os pozitív vezetékkel.
7 A kapcsolódoboz beállítása
A AMP100 kapcsolódobozt bizonyos csatlakozási változatokhoz hozzá kell illeszteni. Erre a célra két kis DIP-kapcsoló szolgál.
Szám
5. ábra, Megnevezés
5. oldal
1 Az 1. DIP-kapcsoló a csatlakoztatott kamera kiválasztására való:
• CAM33/44: DIP-kapcsoló ON-helyzetben
• CAM80CM: DIP-kapcsoló OFF-helyzetben
2 Az 2. DIP-kapcsoló a CAM80CM kamera képtükrözésének beállítására való:
• DIP-kapcsoló ON-helyzetben: A kép nem tükrözött.
• DIP-kapcsoló OFF-helyzetben: A kép tükrözött.
▶ A DIP-kapcsolót a felhasználási célnak megfelelően a következő táblázat alapján állítsa be.
8 S z a v a t o s s á
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon az illetékes szakkereskedőhöz vagy gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán).
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
9 Ártalmatlanítás
▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
10 Müszaki adatok
| AMP100 | |
| Cikkszám: 9600000210 | |
| Méretek (sz x ma x mé): | 117 x 50 x 25 mm |
| Üzemi feszültség: 12 V – 24 V--- | |
| Teljesítményfelvétel: max. 0,5 W (kamera nélkül) | |
| Vezérlőbemenetek: pozitív feszültségjelek 12 V – 24 V |
