Тип продукта	Видеорегистратор
Бренд	Dometic
Модель	PerfectView CAM 80 NAV
Напряжение питания	12 В – 24 В постоянного тока
Энергопотребление (блок управления)	Макс. 0,5 Вт (без камеры)
Тип камеры	Камера заднего вида с моторизированной шторкой
Подключение	Видеовыход Cinch (RCA)
Функции	Активация от фонарей заднего хода, возможна ручная коммутация через выключатель
Размеры (блок управления)	117 x 50 x 25 мм
Установка	Внутренний монтаж под приборной панелью, крепление винтами
Комплект поставки	Блок управления с кабелями, тумблер, крепежные материалы, инструкция
Назначение	Система видео заднего вида для транспортных средств
Совместимость	Экраны с видеовходом Cinch, камеры CAM33, CAM44, CAM80CM
Настройки	DIP-переключатели для выбора камеры и инверсии изображения
Уход	Очистка мягкой сухой тканью, без абразивных средств
Безопасность	Отключите аккумулятор перед установкой, доверьте электромонтаж профессионалу
Гарантия	Применяется законная гарантия
Общая информация	Подробная инструкция по эксплуатации с монтажными схемами

Часто задаваемые вопросы - PerfectView CAM 80 NAV DOMETIC

Какова основная функция PerfectView CAM 80 NAV?

PerfectView CAM 80 NAV — это видеорегистратор, предназначенный для использования в качестве камеры заднего вида с моторизированной шторкой, автоматически активируется при включении заднего хода или вручную с помощью выключателя.

Какое напряжение питания требуется?

Система работает от напряжения постоянного тока 12 В до 24 В, подходит для большинства транспортных средств.

Как установить блок управления?

Закрепите блок управления под приборной панелью с помощью прилагаемых винтов, в защищенном от воды месте. Подсоедините кабели согласно схеме: коричневый провод на массу, красный провод на плюс питания (клемма 15), зеленый провод на фонарь заднего хода.

Можно ли использовать камеру без включения заднего хода?

Да, установив прилагаемый тумблер на плюсовую линию, вы можете включить камеру в любое время (автомобиль стоит или движется вперед).

Как настроить зеркальное/нормальное изображение?

Используйте DIP-переключатель №2 на блоке управления: положение ON для нормального изображения, OFF для зеркального.

Что делать, если экран не включается при включении заднего хода?

Проверьте, что зеленый провод правильно подключен к фонарю заднего хода и что экран получает сигнал S/BY через черный провод с круглым наконечником. При необходимости убедитесь, что зажигание включено.

Какие инструменты необходимы для установки?

Вам понадобятся: дрель, отвертка, мультиметр или диодный пробник, стяжки для кабелей, термоусадочная трубка и при необходимости паяльник.

Можно ли подключить другие видеоисточники помимо камеры?

Да, блок управления позволяет подключить другой источник (навигатор, DVD) через выход AV. В этом случае камера активируется только при заднем ходе, если не используется ручной выключатель.

Как ухаживать за видеорегистратором?

Очищайте камеру мягкой сухой тканью. Избегайте химических средств, которые могут повредить объектив или корпус.

Что делать в случае неисправности?

Обратитесь в сервисную службу Dometic в вашей стране или к продавцу. Приложите копию чека и описание проблемы. Действует законная гарантия.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PerfectView CAM 80 NAV DOMETIC

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

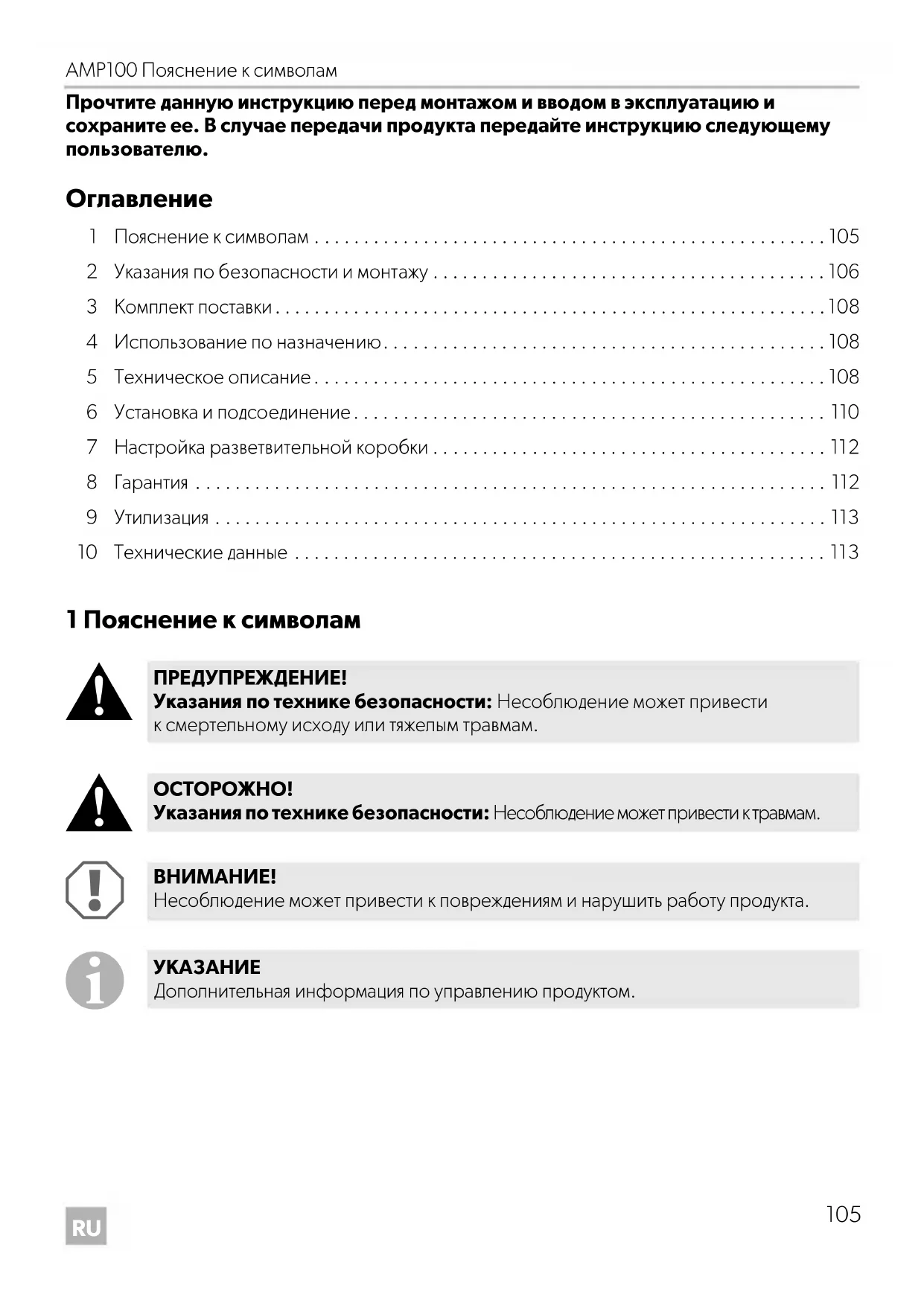

Оглавление

1 Пояснение к символам .... 105
2 Указания по безопасности и монтажу ..... 106
3 Комплект поставки....108
4 Использование по назначению.....108
5 Техническое описание....108
6 Установка и подсоединение.... 110
7 Настройка разветвительной коробки ..... 112
8 Гарантия 112
9 Утилизация 113
10 Технические данные ..... 113

1 Пояснение к символам

ПРЕДУПРЕЖДЕНИЕ!

Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по безопасности и монтажу

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Повреждения продукта из-за механических воздействий и перенапряжений
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

Соблюдайте указания по технике безопасности и требования, предписанные изготовителем автомобиля и автомастерской!

ПРЕДУПРЕЖДЕНИЕ!

Неудовлетворительное присоединение проводов может привести к тому, что вследствие короткого замыкания

• возникает возгорание кабелей,
- срабатывает надувная подушка безопасности,
- получают повреждения электронные устройства управления,
- выходят из строя электрические функции (указатели поворота, сигнал торможения, звуковой сигнал, зажигание, освещение).

ВНИМАНИЕ!

Вследствие опасности короткого замыкания перед работами на электрической системе автомобиля всегда отсоединяйте клемму отрицательного полюса.

В автомобилях с добавочной аккумуляторной батареей Вы и на ней должны отсоединить клемму отрицательного полюса.

Поэтому соблюдайте следующие указания:

- Используйте при работах на следующих линиях только изолированные кабельные зажимы, штекеры и наружные штекеры:

– 30 (вход положительного положительного полюса батареи, прямой)
– 15 (включенный положительный полюс, за аккумуляторной батареей)
– 31 (обратная цепь от аккумуляторной батареи, корпус)
– L (левые фонари указателей поворота)
– R (правые фонари указателей поворота)

Не используйте клеммовые колодки.

• Для соединения кабелей используйте обжимные клещи.
• Привинтите кабель при соединениях к проводу 31 (корпус)
  – с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или
  -с помощью кабельного зажима и самонарезающего винта
  Обеспечивайте хорошее соединение с корпусом!

При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозависимые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные.

• В зависимости от оснащения автомобиля, вам придется заново настроить слежующие данные:

– Код радиоприемника

– Часы автомобиля

- Т а й м е р

- Бортовой компьютер

– Положение сидений

Указания по настройке приведены в соответствующей инструкции по эксплуатации.

При монтаже соблюдайте следующие указания:

ОСТОРОЖНО!

• Крепите установленные в автомобиле детали так, чтобы они ни при каких условиях (резком торможении, аварии) не могли отсоединиться, тем самым приводя к травмам пассажиров.
• Крепите скрытые, устанавливаемые под обшивкой детали системы так, чтобы они не могли отсоединиться или повредить другие детали и провода и нарушить функции автомобиля (рулевое управление, педали и т. п.).
• Всегда соблюдайте указания изготовителя автомобиля по технике безопасности. Некоторые работы (например, на системах безопасности, в т. ч. на надувных подушках безопасности) разрешается выполнять только обученному персоналу.

ВНИМАНИЕ!

• Во избежание повреждений при сверлении следите за достаточным свободным пространством для выхода сверла.
• Зачистите все отверстия и смажьте их антикоррозионным средством.

При работах на электрической системе соблюдайте следующие указания:

ВНИМАНИЕ!

- Для проверки напряжения в электрических линиях используйте только диодную контрольную лампу или вольтметр. Контрольные лампы с нитью накала потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомобиля.

- При прокладке электрических линий следите за тем, чтобы они – не перегибались и не скручивались, - не терпись о кромки, - не прокладывались без защиты через вводы, имеющие острые кромки.

• Заизопируйте все линии и соединения.
• Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционгой лентой, например, за имеющиеся линии.

3	К	О	М	П	Л	Е	К	Т	П
	No на рис. 4, стр. 4		Кол-во Наименование Арт. No
	1	1	Разветвительная коробка с комплектом кабелей
	2	1	Кулисный переключатель RV-AMP-SW
	–	1	Монтажный материал с кабельным фиксатором
	–	1	Руководство по эксплуатации и монтажу

4 Использование по назначению

AMP100 (арт. № 9600000210) представляет собой разветвительную коробку, через которую камеры заднего вида CAM33, CAM44 и CAM80CM, оснашенные работающими от двигателя защитными крышками, могут подключаться к монитору.

5 Техническое описание

АМР100 служит для подсоединения камер САМ33, САМ44 и САМ80СМ к монитору через видеовход RCA. Через разветвительную коробку передается управляющий сигнал на защитные крышки камер, работающие от двигателя, а также сигнал включения на монитор. Она также является источником питания для камер.

При обычной эксплуатации камера активируется при включении монитора или при включении задней передачи. Монитор также активируется при включении задней передачи.

Если монитор, помимо камер, подключен к другим источникам видеосигнала, например, к навигационной системе или DVD-проигрывателю, необходимо убедиться, что все разветвительная коробка настроена и подсоединена правильно. Управляющий сигнал, приводящий в действие защитные крышки камер, передается в таком случае не при включении монитора, а при включении задней передачи.

Чтобы камеры включались при передней и нейтральной передаче, необходимо установить входящий в комплект поставки кулисный переключатель.

Разветвительная коробка подключается к источнику постоянного тока 12 В – 24 В.

5.1 Подключения

Разветвительная коробка имеет следующие подключения:

№ на рис. 5, стр. 5 Обозначение подключения

3 Видеовыход (разъем RCA) для подключения ...

• к видеовходу навигационной системы (гнездо RCA)
• к видеовходу другого монитора (гнездо RCA) или видеорегистратору

4 Разъем для камеры
5 Зеленая управляющая линия (+ сигнал) для подключения к положительному проводу фары заднего хода.

Если включена задняя передача, то через этот провод активируется блок управления.

6 Черный управляющий кабель (+ сигнал) с плоской вилкой для подсоединения к выключателю RV-AMP-SW.

Этот кабель используется, если к монитору, помимо камеры заднего хода, подключены другие источники видеосигнала, например, навигационная система или DVD-проигрыватель, и камера должна включаться также на передней и нейтральной передаче.

7 Черный управляющий кабель (+ сигнал) с круглой вилкой для подключения к сигнальному входу S/BY монитора.

Если активен управляющий блок, через кабель включается монитор.

8 Красный кабель: подключение к плюсу 12 В до 24 В (например, подключенный плюс, зажим 15)

9 Коричневый кабель: подключение на массу (зажим 31)

6 Установка и подсоединение

6.1 Требуемый инструмент

Для установки и монтажа требуется следующий инструмент:

• Линейка (рис. 1 4, стр. 3)
• Кернер (рис. 1 5, стр. 3)
  • Молоток (рис. 1 6, стр. 3)
• Комплект сверл (рис. 1 7, стр. 3)
  • Дрель (рис. 1 8, стр. 3)
• Отвертка (рис. 1 9, стр. 3)

Для электрического подключения и его проверки требуются следующие вспомогательные средства:

- Диодная контрольная лампа (рис. 1 1, стр. 3) или вольтметр (рис. 1 2, стр. 3)

- Изолента

•Термоусадочный рукав

• Термофен (рис. 1 10, стр. 3)
- Обжимные клещи (рис. 1 11, стр. 3)
- При необходимости, паяльник (рис. 1 12, стр. 3)
- При необходимости, оловянный припой (рис. 1 13, стр. 3)
- При необходимости, проходные втулки кабеля

6.2 Монтаж и подключение разветвительной коробки

Разветвительная коробка полностью готова к монтажу.

Выберите место для разветвительной коробки: защищенное от попадания воды, поблизости от монитора, лучше всего под панелью приборов. Учитывайте при этом длину кабелей!

Закрепите разветвительную коробку прилагающимися винтами.

Вставьте вилку из кабельного комплекта в соответствующее гнездо (12 ... 24 В) разветвительной коробки.

▶ Присоедините коричневый провод (рис. 5 9, стр. 5) к массе.

▶ Присоедините красный провод (рис. 5 8, стр. 5) к включенному положительному проводу (например, зажим 15).

ВНИМАНИЕ!

Убедитесь, что управляющие кабели подключены к положительной клемме (+ PLUS), а не к земле. Подключение к земле может привести к выходу из строя устройства.

▶ Присоедините зеленый провод (рис. 5, стр. 5) к положительному проводу фары заднего хода.

УКАЗАНИЕ

В некоторых автомобилях фара заднего хода работает только при включенном зажигании. В этом случае для распознавания положительного и заземляющего провода необходимо включить зажигание.

Подсоедините черный кабель с круглой вилкой (рис. 5 7, стр. 5) к разьему на мониторе, обозначенному S/BY, а при наличии навигационной системы NAV-7300 – к фиолетово-белому проводу монитора. Через этот кабель на монитор передается сигнал включения.
▶ Подсоедините випку (рис. 5 3, стр. 5) к монитору.
▶ Подсоедините вилку (рис. 5 4, стр. 5) к камере.

ВНИМАНИЕ!

Следите за правильным подключением всех проводов. Запрещается присоединять управляющий провод к массе, в противном случае возможны повреждения прибора. Изолируйте конец управляющего провода, если он не используется или не подключен!

Если к монитору, помимо камеры заднего вида, подключены другие видеоисточники, например, навигационная система или DVD-проигрыватель, и камера должна включаться не только на задней, но и на передней или нейтральной передаче, черный управляющий кабель нужно подсоединить к куписному переключателю RV-AMP-SW.

Это можно сделать следующим образом:

▶Выберите для переключателя подходящее место, например, на панели приборов поблизости от монитора.

ВНИМАНИЕ!

Прежде, чем просверлить какие-либо отверстия, убедитесь в том, что электрические кабели или другие детали автомобиля не будут повреждены при сверлении, пилении и обработке напильником.

▶Просверлите отверстие диаметром примерно 20 мм.
▶Установите переключатель.
Вставьте плоскую вилку черного кабеля (рис. 5 6, стр. 5) в разъем переключателя.

ВНИМАНИЕ!

Убедитесь, что другие кабели подключены к положительной клемме (+ PLUS), а не к земле. Подключение к земле может привести к выходу из строя устройства.

Подсоедините к другому разъему переключателя положительный провод 12 В – 24 В.

7 Настройка разветвительной коробки

Разветвительная коробка АМР100 должна быть отрегулирована для определенных вариантов подключения. Настройка производится посредством DIP-переключателя.

№ на рис. 5, стр. 5 Наименование

1 DIP-переключатель 1 позволяет выбрать камеру:

• CAM33/44: DIP-переключатель в положении ON
• CAM80CM: DIP-переключатель в положении OFF

2 DIP-переключатель 2 позволяет настроить зеркальное отображение изображения с камеры CAM80CM:

• DIP-переключатель в положении ON: Изображение не зеркально.
• DIP-переключатель в положении OFF: Изображение зеркально.

Настройте DIP-переключатели в зависимости от целей согласно следующей таблице.

8 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в торговую организацию или в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции).

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

•копию счета с датой покупки,
- причину рекламации или описание неисправности.

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

10 Технические данные

	AMP100
Арт. No: 9600000210
Размеры (Ш x В x Г): 117 x 50 x 25 мм
Рабочее напряжение: 12 В/24 В==
Потребляемая мощность: макс. 0,5 Вт (без камеры)
Входы сигнала управления: положительные сигналы напряжения 12 В – 24 В
