M55L AHD - видеорегистратор DOMETIC - Бесплатное руководство пользователя

Тип продукта	ЖК-экран для транспортного средства (монитор заднего вида)
Бренд	Dometic
Модель	M55L AHD
Размер экрана	5 дюймов (12,7 см)
Разрешение экрана	384 000 пикселей
Яркость	Около 350 кд/м²
Поддерживаемые видеостандарты	1080p30/25, 720p30/25, PAL, NTSC (авто)
Количество входов для камер	3 (CAM1, CAM2, CAM3)
Питание	12 - 30 В постоянного тока
Максимальная мощность	10 Вт
Размеры (Ш x В x Г)	146 x 87 x 26 мм
Вес	350 г
Рабочая температура	-20 °C до 70 °C
Температура хранения	-30 °C до 70 °C
Допустимая влажность	85 % макс.
Устойчивость к вибрации	6 g
Основные функции	Видеоотображение, переключение между 3 камерами, настройки изображения (яркость, контраст, цвет), зеркальный режим, автоматический затемнитель
Установка	На приборную панель с помощью прилагаемого кронштейна, винтовое крепление
Уход и очистка	Чистить влажной тканью, перед очисткой отключать
Безопасность	Не устанавливать в зоне раскрытия подушки безопасности, не загораживать обзор водителя, соблюдать инструкции по электромонтажу
Запчасти и ремонтопригодность	Козырек от солнца доступен как аксессуар, гарантийное обслуживание, ремонт производителем или продавцом
Общая информация	Использование в транспортных средствах для досуга, сертификат E13

Часто задаваемые вопросы - M55L AHD DOMETIC

Какие камеры можно подключить к монитору M55L AHD?

Вы можете подключить до трех камер (CAM1, CAM2, CAM3), совместимых с поддерживаемыми видеостандартами (1080p, 720p, PAL, NTSC). Обычно используются камеры заднего и бокового вида.

Как установить монитор в автомобиль?

Закрепите кронштейн на приборной панели с помощью прилагаемых саморезов. Установите монитор на кронштейн и затяните барашковую гайку. Убедитесь, что он не мешает обзору водителя и не находится в зоне раскрытия подушек безопасности.

Как подключить монитор к электропитанию автомобиля?

Кабель питания имеет красный провод (клемма 15, зажигание) и черный провод (клемма 31, масса). Подсоедините красный провод к плюсу после зажигания, а черный — к массе автомобиля. Используйте светодиодный индикатор для проверки соединений.

Можно ли использовать монитор с прицепом?

Да. В режиме прицепа камера CAM3 активируется при включении заднего хода, а CAM1 становится неактивной (доступна только по кнопке CAM). Смотрите схему в инструкции.

Как настроить яркость и контрастность экрана?

Нажмите кнопку Menu (❖) для входа в настройки. Используйте кнопки + и - для регулировки яркости, контрастности и цвета. Настройки сохраняются автоматически.

Что делать, если экран не включается?

Проверьте, правильно ли подключен кабель питания и напряжение в сети составляет от 12 до 30 В. Убедитесь, что автомобиль включен (зажигание). Если проблема не устранена, обратитесь в сервисную службу.

Можно ли использовать монитор с одной камерой?

Да. Подключите камеру к одному из входов (CAM1, CAM2 или CAM3). По умолчанию экран показывает активный источник. Вы можете переключаться между входами с помощью кнопки CAM.

Как чистить ЖК-экран?

Сначала отключите кабель питания. Используйте мягкую влажную ткань (без абразивов). Не нажимайте на экран слишком сильно, чтобы не повредить его.

Где найти номера запчастей?

Номера деталей указаны в инструкции: экран M55L AHD (9600012882), кронштейн экрана (9102200193), крышка кронштейна (9102200195). Козырек от солнца доступен как аксессуар (9102200200).

Какой срок гарантии?

Действует установленная законом гарантия. Сохраняйте чек о покупке. В случае дефекта обратитесь к продавцу или в дочернюю компанию Dometic, приложив неисправные детали и доказательство покупки.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ M55L AHD DOMETIC

Инструкция по монтажу и эксплуатации.... 153

PL

Monitor LCD

Прочтите данную инструкцию перед монтажом и вводом в эксплуатацию и сохраните ее. В случае передачи продукта передайте инструкцию следующему пользователю.

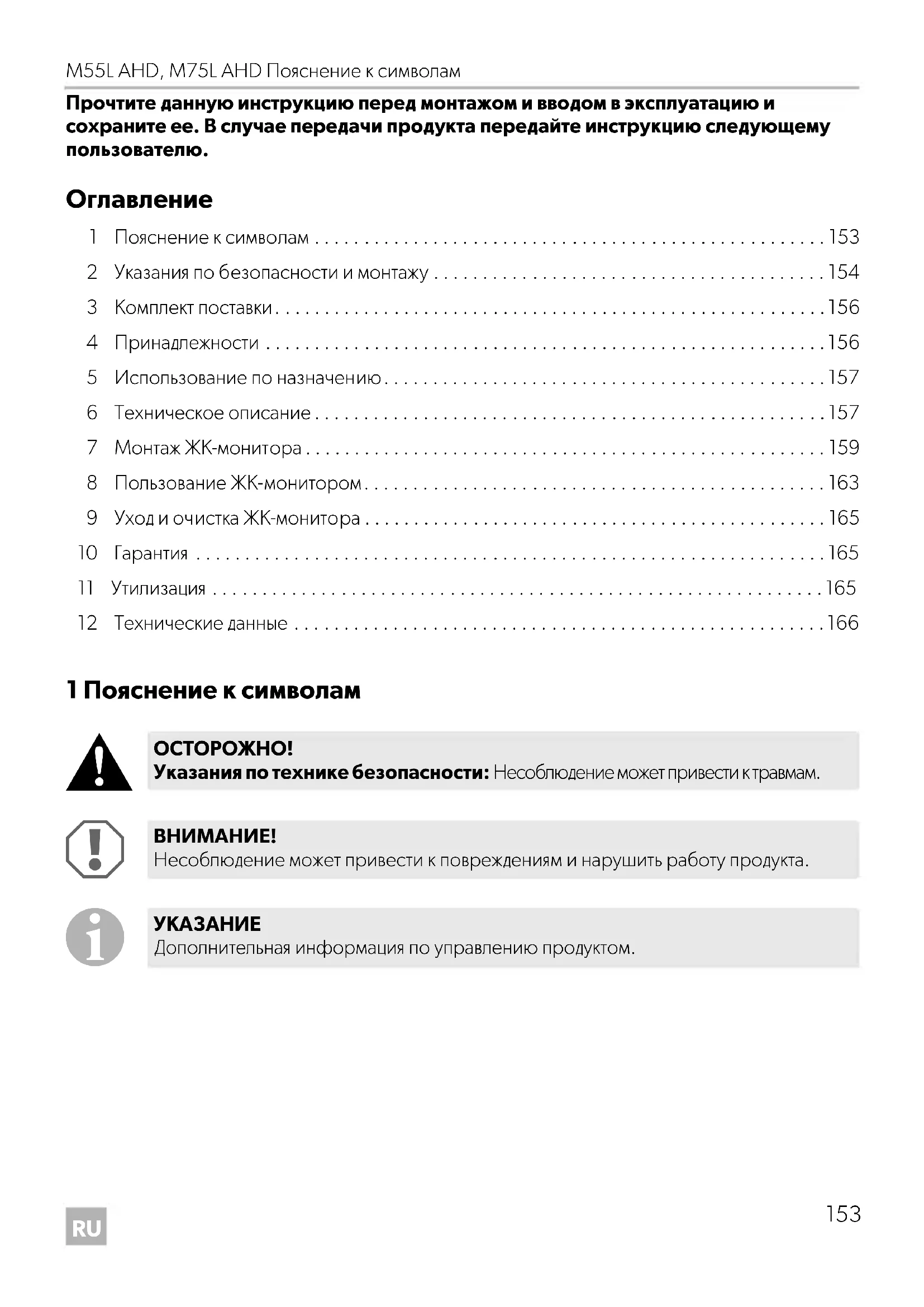

Оглавление

1 Пояснение к символам 153
2 Указания по безопасности и монтажу ..... 154
3 Комплект поставки....156
4 Принадлежности 156
5 Использование по назначению....157
6 Техническое описание....157
7 Монтаж ЖК-монитора....159
8 Пользование ЖК-монитором....163
9 Уход и очистка ЖК-монитора 165
10 Гарантия 165
11 Утилизация .... 165
12 Технические данные ..... 166

1 Пояснение к символам

ОСТОРОЖНО!

Указания по технике безопасности: Несоблюдение может привести к травмам.

ВНИМАНИЕ!

Несоблюдение может привести к повреждениям и нарушить работу продукта.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по безопасности и монтажу

Соблюдайте правила техники безопасности и требования, предписанные изготовителем автомобиля, а также автомастерской!

Изготовитель не несет никакой ответственности за ущерб в следующих случаях:

• Ошибки монтажа или подключения
  • Повреждения продукта из-за механических воздействий и неверного напряжения питания
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

ВНИМАНИЕ! Опасность повреждения!

- Вследствие опасности короткого замыкания перед работами на электрической системе автомобиля всегда отсоединяйте клемму отрицательного полюса.

В автомобилях с дополнительным аккумулятором вы и на ней должны отсоединить клемму отрицательного полюса.

- Неудовлетворительное присоединение проводов может привести к тому, что вследствие короткого замыкания

– возникает возгорание кабелей,
– срабатывает надувная подушка безопасности,
– получают повреждения электронные устройства управления,
– выходят из строя электрические функции (указатели поворота, сигнал торможения, звуковой сигнал, зажигание, освещение).

Поэтому соблюдайте следующие указания:

- Используйте при работах на следующих линиях только изолированные кабельные зажимы, штекеры и наружные штекеры:

– 30 (вход положительного полюса батареи, прямой),
– 15 (включенный положительный полюс, за аккумуляторной батареей),
– 31 (обратная цепь от аккумуляторной батареи, корпус),
- 58 (фара заднего хода).

Не используйте клеммовые колодки.

• Для соединения кабелей используйте обжимные клещи (рис. 1 12, стр. 2).
• Привинтите кабель при соединениях к проводу 31 (корпус)

– с помощью кабельного зажима и зубчатой пружинной шайбы к винту для соединения с корпусом, имеющемуся на автомобиле или

-с помощью кабельного зажима и самонарезающего винта

Обеспечивайте хорошее соединение с корпусом!

При отсоединении клеммы отрицательного полюса аккумуляторной батареи все энергозависимые запоминающие устройства электроники систем комфорта теряют сохраненные в них данные.

- В зависимости от оснащения автомобиля, вам придется заново настроить следующие данные:

– Код радиоприемника
– Часы автомобиля
- Т а й м е р
- Бортовой компьютер
- Положение сидений

Указания по настройке приведены в соответствующей инструкции по эксплуатации.

При монтаже соблюдайте следующие указания:

ОСТОРОЖНО!

• Крепите монитор так, чтобы он ни при каких условиях (резком торможении, аварии) не мог отсоединиться, тем самым приводя к травмам пассажиров.
• Не крепите монитор в радиусе действия надувных подушек безопасности, т. к. в противном случае при их срабатывании имеется опасность травмирования.

При работах на электрической системе соблюдайте следующие указания:

• Для проверки напряжения в электрических линиях используйте только диодную контрольную лампу (рис. 1 1, стр. 2) или вольтметр (рис. 1 2, стр. 2).
  Контрольные лампы с нитью накала (рис. 1 3, стр. 2) потребляют слишком большой ток, вследствие чего может быть повреждена электроника автомобиля.

- При прокладке электрических линий следите за тем, чтобы они

– не перегибались и не скручивались,
– не терлись о кромки,
– не прокладывались без защиты через вводы, имеющие острые кромки (рис. 3, стр. 3).

• Заизолируйте все линии и соединения.

- Предохраните кабели от механических нагрузок, зафиксировав их кабельными стяжками или изоляционной лентой, например, за имеющиеся линии.

При обращении с ЖК-монитором соблюдайте следующие указания:

ОСТОРОЖНО!

• Лица (в том числе дети), которые в связи с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта или знаний не в состоянии пользоваться данным изделием, не должны использовать это изделие без постоянного присмотра или инструктажа ответственного лица.
• Не вскрывайте монитор (рис. 4, стр. 3).
• Не погружайте монитор в воду (рис. 5, стр. 3); монитор не является водонепро- ницаемым.
• Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр. 4).
• Не управляйте монитором влажными руками.
  • Выводите монитор из работы, если поврежден корпус.

ВНИМАНИЕ!

• Присоединяйте правильное напряжение.
- Не используйте монитор в окружении, которое – подвергается действию прямых солнечных лучей, – подвергается сильным колебаниям температуры, – имеет большую влажность воздуха, – имеет плохую вентиляцию, – содержит большое количество пыли или масла.
• Не нажимайте на ЖК-дисплей.
- Не допускайте падения монитора.
- Если монитор используется в автомобиле, то во время работы автомобиль должен двигаться, чтобы не разряжалась его аккумуляторная батарея.
- Качество изображения может ухудшиться, если вблизи имеются сильные электромагнитные поля.
Поэтому не устанавливайте монитор вблизи громкоговорителей.

3 К о м п л е к т п с

№ на рис. 9, Кол-во Наименование стр. 4

Apt. No

M55LAHD M75LAHD

11 Монитор 9600012882 9600012898

21 Кронштейн монитора 9102200193

31 Крышка кронштейна мони- тора

-1 Соединительный кабель 9102200195

- - Крепежный материал

4 Принадлежности

Продается в качестве принадлежности (не входит в комплект поставки):

Наименование	Арт. No
Солнцезащитный козырек для M55L AHD	9102200200
Солнцезащитный козырек для M75L AHD	9102200201

5 Использование по назначению

ЖК-мониторы PerfectView M55L AHD и M75L AHD являются мониторами, которые в первую очередь предназначены для использования в автомобилях. Их можно использовать для подключения камер (например, видеосистемы заднего обзора) или других источников видеосигналов.

ЖК-мониторы рассчитаны на использование в любых автомобилях.

ЖК-мониторы предназначены для использования на отдыхе.

6 Техническое описание

6.1 Описание работы

ЖК-монитор – это монитор, к которому можно подключить камеры (например, видеосистемы заднего обзора) или другие источники видеосигналов (например, DVD-плеер). Возможно переключение туда и обратно между источниками видеосигналов.

Монитор предлагает управляющие линии, с помощью которых можно автоматически активировать камеры.

Монитор может работать с тремя камерами.

Он подготовлен для использования с кронштейном RAM Mount.

6.2 Органы управления

На мониторе имеются следующие органы управления:

No на рис. 10, стр. 5	Наименование	Описание
1 Окошко сенсора для функции регулирования яркостиЯркость дисплея автоматически адаптируется к окружающему освещению.
2 ⬇Включает и выключает монитор.Кнопка горит красным светом, когда монитор находится в режиме ожидания. Она горит зеленым светом, когда монитор включен.
3 + 1. Увеличивает яркость.2. Увеличивает значение выбранного параметра, если открыто меню.
4 – 1. Уменьшает яркость.2. Уменьшает значение выбранного параметра, если открыто меню.
5	≡	1 . В к2. Вызывает настраиваемые параметрыПараметры распределены по трем экранным страницам в следующей последовательности:Страница 1: Изображение–Яркость («Brightness»)–Контрастность («Contrast»)–Цвет («Colour»)–Громкость («Volume»)–Автоматическая регулировка яркости («Auto Dim»)Страница 2: Опции–Язык («Language»): «Немецкий», «Английский», «Французский», «Итальянский», «Нидерландский», «Испанский», «Португальский», «Русский»–Камера1/Камера2/Камера3(«Camera1/Camera2/Camera3»): «нормальное» или «зеркальное»–Чувствительность («Sensitivity»): настройка порогавключения функции ночной яркостиСтраница 3: Заводская настройка–Исходные настройки («Default»): заводские настройки всех параметров
6 CAMВыполняет переключение от одной камеры к другой.
7 Кронштейн монитора
8 Динамик

7 Монтаж ЖК-монитора

7.1 Требуемый инструмент (рис. 1, стр. 2)

Для установки и монтажа требуется следующий инструмент:

• Линейка (4)
• Кернер (5)
  • Молоток (6)
• Комплект сверл (7)
  • Дрель (8)
• Отвертка (9)

Для электрического подключения и его проверки требуются следующие вспомогательные средства:

• Диодная контрольная лампа (1) или вольтметр (2)
• Изоляционная лента (10)
• Термоусадочный рукав
• Промышленный фен (11)
- Обжимные клещи (12)
- При известных обстоятельствах, паяльник (13)
- При известных обстоятельствах, оловянный припой (14)
- При необходимости, проходные втулки кабеля

Для крепления кабелей могут потребоваться также кабельные стяжки.

7.2 Монтаж монитора

ОСТОРОЖНО! Опасность травмирования!

Выберите место для монитора так, чтобы ни при каких условиях (например, резком торможении, аварии) не возникала опасность травмирования пассажиров.

При монтаже соблюдайте следующие указания:

• Выберите пригодное место монтажа, обеспечивающее беспрепятственный обзор монитора (рис. 6 и рис. 7, стр. 3).
• Не крепите монитор в зоне соударения с головой или в радиусе действия надувных подушек безопасности. В противном случае при срабатывании имеется опасность травмирования.
• Монитор не должен ограничивать видимость при управлении автомобилем (рис. 8, стр. 4).
  • Место монтажа должно быть ровным.
• Убедитесь в том, что под выбранным местом монтажа имеется свободное пространство, необходимое для установки шайб и гаек.
• Предварительно проверьте, имеется ли достаточно свободного места для выхода сверла (рис. 2, стр. 3).
• Учитывайте вес монитора. При необходимости, предусмотрите усиление (большие подкладные шайбы или пластины).
  • Убедитесь в том, что можно проложить кабель к монитору.

Определение места монтажа (рис. 11, стр. 6)

▶Установите монитор на кронштейн.
▶ Для пробы расположите монитор с установленной опорой кронштейна.
▶Разметьте контуры основания кронштейна на панели приборов.
▶Снимите монитор с кронштейна.

Привинчивание кронштейна монитора к панели приборов (рис. 12, стр. 6)

Установите опору кронштейна в пределах ранее размеченных контуров.
Закрепите кронштейн монитора самонарезающими винтами.

Крепление монитора

Установите монитор на кронштейн и зафиксируйте его гайкой с накаткой (рис. 11, стр. 6).
▶Вдвиньте крышку над кронштейном в монитор.

7.3 Электрическое подключение монитора

Схема соединений ЖК-монитора приведена на рис. 14, стр. 7.

№ Наименование

1 Монитор
2 20-конт. разъем
3 Линия питания монитора
4 20-конт. штекер
5 Положительный кабель 12 – 24 В (красный): присоединение к положительному полюсу системы зажигания (включенный «плюс», зажим 15) или к положительному полюсу батареи (зажим 30)
6 Кабель для соединения с корпусом (черный): присоединение к отрицательному полюсу источника напряжения
7 Кабель (зеленый): вход сигнала управления для видеовхода САМ1, например, для присоединения к фаре заднего хода
8 Кабель (белый): вход сигнала управления для видеовхода CAM2, например, боковой камеры
9 6-конт. разъем CAM1 (присоединение к источнику видеосигнала 1)
10 6-конт. разъем CAM2 (присоединение к источнику видеосигнала 2)
11 6-конт. разъем САМЗ (присоединение к источнику видеосигнала 3, с распознаванием видеосигнала)

ВНИМАНИЕ!

Неправильная прокладка и соединения кабелей ведут к постоянным выходам из строя или повреждениям деталей.

Правильная прокладка и соединения кабелей – основное условие длительной, бесперебойной работы дополнительно установленных компонентов.

При прокладке соединительных кабелей соблюдайте следующие указания:

• Для ввода соединительных кабелей используйте, по возможности, оригинальные вводы или другие сквозные отверстия, например, вентиляционные решетки. Если сквозные отверстия отсутствуют, необходимо просверлить отверстие ∅ 22 мм. Предварительно проверьте, имеется ли достаточно свободного места для выхода сверла (рис. 2, стр. 3).
• Закройте отверстие с вводом (рис. 12 1, стр. 6) на пластине основания кронштейна монитора.

• Во избежание повреждений кабелей всегда соблюдайте при их прокладке достаточное расстояние до горячих узлов автомобиля (светильников, нагревателей, вентиляторов и т. п.).

• При прокладке кабелей (рис. 3, стр. 3) следите за тем, чтобы они
  – не перегибались и не скручивались,
  – не терлись о кромки,
  – не прокладывались без защиты через вводы, имеющие острые кромки.

Подключение монитора в качестве видеосистемы заднего обзора (рис. 14, стр. 7)

▶Проложите соединительный кабель кронштейна монитора на панели приборов.
Вставьте штекер кабеля монитора (2) в гнездо (4) соединительного кабеля (3). Штекер должен зафиксироваться с характерным щелчком.

ВНИМАНИЕ! Опасность повреждения!

При присоединении к источнику напряжения следите за правильностью полярности.

▶ Присоедините красный и черный кабели соединительного кабеля к подходящему источнику напряжения:

– Присоедините красный кабель (5) к зажиму 15 (зажигание).

– Присоедините черный кабель (6) к зажиму 31 (корпус).

Если монитор должен быть активирован при включении передачи заднего входа, то присоедините зеленый кабель (7) к положительному проводу фары заднего хода.

УКАЗАНИЕ

Когда на зеленый кабель (7) подается напряжение, то активируется камера заднего вида. Камера заднего вида имеет приоритет.

Если монитор должен быть активирован, например, при включении указателей поворота, то присоедините следующий управляющий кабель к положительному проводу указателей поворота:

- 6 е л ы й к а б е л ь ( 8)

УКАЗАНИЕ

Когда на этот управляющий кабель подается напряжение, то активируется видеовход САМ2.

Этот управляющий кабель служит линией сигнализации, например, для активирования боковой камеры при включении указателей поворота.

▶ При необходимости, соедините гнездо CAM1 (9) соединительного кабеля со штекером источника видеосигнала 1 (например, боковой камеры).
▶ При необходимости, соедините гнездо CAM2 (10) соединительного кабеля со штекером источника видеосигнала 2 (например, камеры).

УКАЗАНИЕ

Учитывайте величину тока, потребляемого видеосистемой. Камеры оснащены нагревателями. Может течь ток силой не выше 1,5 А (три камеры в режиме обогрева). При непосредственном присоединении к аккумуляторной батарее используйте разъединитель. С его помощью можно легко и быстро отсоединить видеосистему от батареи, если автомобиль не будет использоваться длительное время.

Подключение камеры заднего обзора

▶ При необходимости, соедините гнездо CAM3 (11) соединительного кабеля со штекером дополнительной камеры заднего обзора.

8 Пользование ЖК-монитором

8.1 Включение монитора

▶ Для включения монитора нажмите кнопку «⏻» (рис. 10 2, стр. 5).
▶Кнопка загорается зеленым светом.
√Появляется передаваемое изображение.

8.2 Выключение монитора

▶Для выключения монитора нажмите кнопку ?Р» (рис. 10 2, стр. 5).
▶Кнопка загорается красным светом.
√Изображение исчезает.

8.3 Настройка монитора

Вы можете следующим образом настроить монитор в соответствии с вашими пожеланиями (рис. 10, стр. 5):

▶ Для выбора требуемого параметра нажмите кнопку «≡» (5):

√ Настраиваемые параметры отображаются в следующей последовательности:

Страница 1: Изображение

– Яркость («Brightness»): 0 – 100
– Контрастность («Contrast»): 0 – 100
- Цвет («Colour»): 0 - 100
-Громкость («Volume»): 0 - 100
– Автоматическая регулировка яркости («Auto Dim»): включение, выключение

Страница 2: Опции

– Язык («Language»): «Немецкий», «Английский», «Французский», «Итальянский», «Нидерландский», «Испанский», «Португальский», «Русский»
– Камера1/Камера2/Камера3 («Camera1/Camera2/Camera3»): «нормальное» или «зеркальное»
– Чувствительность («Sensitivity»): 1, 2
Настройка порога включения функции ночной яркости во избежание слепящего эффекта.
В режиме регулирования яркости порог включения можно настраивать на двух уровнях

Страница 3: Заводская настройка

– Исходные настройки («Default»): заводские настройки всех параметров

▶ Для настройки требуемого параметра нажмите кнопку «+» (3) или кнопку «-» (4).
Нажмите кнопку «+» (3), чтобы увеличить значение выбранного параметра.
Нажмите кнопку «—» (4), чтобы уменьшить значение выбранного параметра.

8.4 Настройка источника видеосигнала

Для настройки источника видеосигнала соблюдайте следующий порядок действий (рис. 10, стр. 5):

Если вы хотите переключить источник видеосигнала, то нажмите кнопку «САМ» (6).

√Монитор сменяет изображения от камер в следующей последовательности: «камера 1 – камера 2 – камера 3».

8.5 Распознавание камеры прицепа

Эта функция требуется при использовании камеры прицепа (рис. 13, стр. 6), если система автоматически активируется с помощью задней передачи.

• Присоединена одна камера (например, автомобиль без прицепа): активируется присоединенная к САМ1 камера (1)
• Присоединены две камеры (например, автомобиль с прицепом): активируется присоединенная к САМЗ камера (2) (САМ1 не активен; САМ1 можно активировать кнопкой «САМ»

9 Уход и очистка ЖК-монитора

ВНИМАНИЕ! Опасность повреждения!

• Не использовать для очистки острые или твердые инструменты, т. к. это может привести к повреждениям монитора.
  • Перед очисткой монитора отсоедините кабели, чтобы не возникло короткое замыкание.

▶Периодически очищайте монитор мягкой, влажной тряпкой.

10 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующее:

• неисправные компоненты,
• копию счета с датой покупки,
- причину рекламации или описание неисправности.

11 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Технические данные

	M55L AHD M75L AHD
Арт. No: 9600012882 960001	2898
Тип: Цветной ЖК-монитор на тонкопленочных транзисторах
Размер дисплея: 5" (12,7 см) 7" (17,8 см)
Яркость: ок. 350 кд/м2 ок. 800 кд/м2
Разрешение дисплея: 384000 пикселей >600000 пикселей
Телевизионный стандарт:	1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC (автоматическое переключение)
Рабочее напряжение:	12 – 30 В===
Мощность:	макс. 10 Вт
Рабочая температура:	от 70 °C до –20 °C
Температура хранения:	от 70 °C до –30 °C
Относительная влажность воздуха:	максимум 85 %
Вибростойкость:	6 кг
Размеры Ш × В × Г:	146 × 87 × 26 мм	190 × 110 × 26 мм
Вес:	350 г	400 г

Допуски

Прибор имеет допуск E13.
