Typ produktu	Ekran LCD do pojazdu (monitor cofania)
Marka	Dometic
Model	M55L AHD
Rozmiar ekranu	5 cali (12,7 cm)
Rozdzielczość ekranu	384 000 pikseli
Jasność	Ok. 350 cd/m²
Obsługiwane standardy wideo	1080p30/25, 720p30/25, PAL, NTSC (auto)
Liczba wejść kamery	3 (CAM1, CAM2, CAM3)
Zasilanie	12 - 30 V stałe
Maksymalna moc	10 W
Wymiary (D x W x G)	146 x 87 x 26 mm
Waga	350 g
Temperatura pracy	-20 °C do 70 °C
Temperatura przechowywania	-30 °C do 70 °C
Dopuszczalna wilgotność	85 % maks.
Odporność na wibracje	6 g
Główne funkcje	Wyświetlanie wideo, przełączanie między 3 kamerami, ustawienia obrazu (jasność, kontrast, kolor), tryb lustrzany, automatyczny ściemniacz
Montaż	Na desce rozdzielczej z dołączonym uchwytem, mocowanie śrubowe
Konserwacja i czyszczenie	Czyścić wilgotną ściereczką, odłączyć przed czyszczeniem
Bezpieczeństwo	Nie montować w strefie poduszki powietrznej, nie zasłaniać widoku kierowcy, przestrzegać instrukcji montażu elektrycznego
Części zamienne i naprawialność	Osłona przeciwsłoneczna dostępna jako akcesorium, gwarancja ustawowa, naprawa przez producenta lub sprzedawcę
Informacje ogólne	Użytkowanie rekreacyjne w pojazdach, certyfikat E13

Często zadawane pytania - M55L AHD DOMETIC

Jaki typ kamer mogę podłączyć do monitora M55L AHD?

Możesz podłączyć do trzech kamer (CAM1, CAM2, CAM3) zgodnych z obsługiwanymi standardami wideo (1080p, 720p, PAL, NTSC). Zazwyczaj używa się kamer cofania i bocznych.

Jak zamontować monitor w pojeździe?

Przymocuj uchwyt do deski rozdzielczej za pomocą dołączonych wkrętów samowiercących. Umieść monitor na uchwycie i dokręć śrubę motylkową. Upewnij się, że nie przeszkadza w widoku kierowcy i nie znajduje się w strefie rozwijania poduszek powietrznych.

Jak podłączyć monitor do instalacji elektrycznej pojazdu?

Przewód zasilający ma czerwony przewód (zacisk 15, zapłon) i czarny przewód (zacisk 31, masa). Podłącz czerwony przewód do dodatniego po zapłonie, a czarny do masy pojazdu. Użyj diodowej lampy kontrolnej do sprawdzenia połączeń.

Czy mogę używać monitora z przyczepą?

Tak. W trybie przyczepy kamera CAM3 jest aktywowana po włączeniu biegu wstecznego, podczas gdy CAM1 staje się nieaktywna (dostępna tylko przez przycisk CAM). Zapoznaj się ze schematem w instrukcji.

Jak ustawić jasność i kontrast ekranu?

Naciśnij przycisk Menu (❖), aby przejść do ustawień. Użyj przycisków + i -, aby dostosować jasność, kontrast i kolor. Ustawienia są zapisywane automatycznie.

Co zrobić, jeśli ekran nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy napięcie pokładowe wynosi od 12 do 30 V. Upewnij się, że pojazd jest włączony (zapłon włączony). Jeśli problem nadal występuje, skontaktuj się z serwisem posprzedażowym.

Czy mogę używać monitora z jedną kamerą?

Tak. Podłącz kamerę do jednego z wejść (CAM1, CAM2 lub CAM3). Domyślnie ekran wyświetla aktywne źródło. Możesz przełączać między wejściami za pomocą przycisku CAM.

Jak wyczyścić ekran LCD?

Najpierw odłącz przewód zasilający. Użyj miękkiej i wilgotnej ściereczki (bez ściernych środków). Nie naciskaj zbyt mocno na ekran, aby go nie uszkodzić.

Gdzie znaleźć numery części zamiennych?

Numery artykułów znajdują się w instrukcji: ekran M55L AHD (9600012882), uchwyt ekranu (9102200193), osłona uchwytu (9102200195). Osłona przeciwsłoneczna dostępna jest jako akcesorium (9102200200).

Jaka jest długość gwarancji?

Obowiązuje gwarancja ustawowa. Zachowaj dowód zakupu. W przypadku wady skontaktuj się ze sprzedawcą lub oddziałem Dometic, dołączając wadliwe części i dowód zakupu.

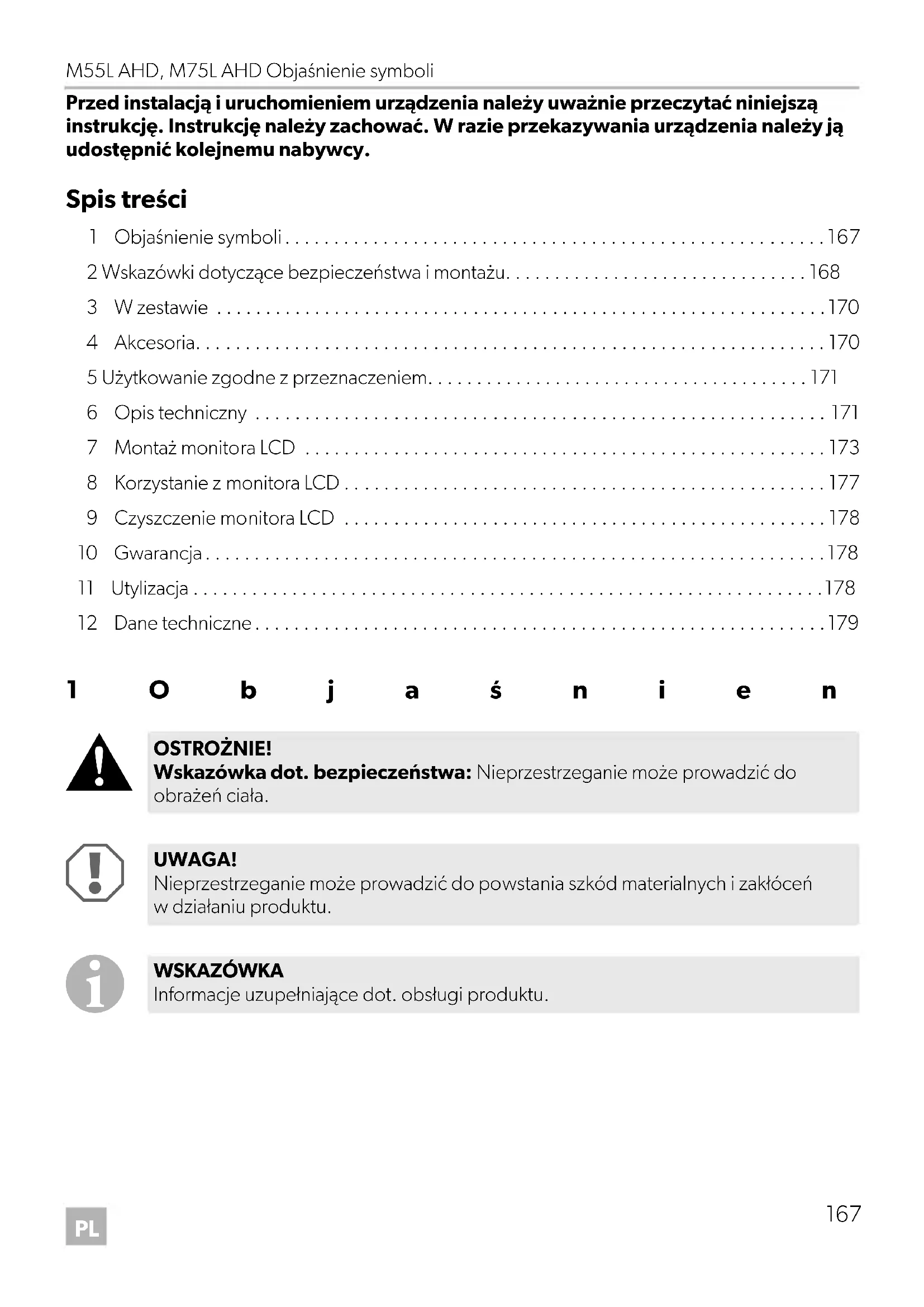

INSTRUKCJA OBSŁUGI M55L AHD DOMETIC

Instrukcja montażu i obsługi ..... 167

SK

LCD monitor

Przed instalacją i uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

Spis treści

1 Objaśnienie symboli....167
2 Wskazówki dotyczące bezpieczeństwa i montażu. 168
3 W zestawie 170
4 Akcesoria....170
5 Użytkowanie zgodne z przeznaczeniem....171
6 Opis techniczny 171
7 Montaż monitora LCD 173
8 Korzystanie z monitora LCD 177
9 Czyszczenie monitora LCD 178
10 Gwarancja....178
11 Utylizacja....178
12 Dane techniczne....179

1 O b j a ś n i e n

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

2 Wskazówki dotyczące bezpieczeństwa i montażu

Należy stosować się do zasad bezpieczeństwa i dokumentacji udostępnianych przez producenta i warsztaty serwisowe!

Producent nie odpowiada za szkody spowodowane:

• błędami powstałymi w trakcie montażu lub podłączania
• uszkodzeniami produktu wywołanymi czynnikami mechanicznymi i niewłaściwym napięciem zasilania
• zmianami dokonanymi w produkcie bez wyrażnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

UWAGA! Niebezpieczeństwo uszkodzenia!

• Ze względu na zagrożenie zwarciem przed wykonywaniem prac na układzie elektrycznym pojazdu odłączyć biegun ujemny.
  Biegun ujemny należy odłączyć również od dodatkowego akumulatora (jeśli istnieje).
• Niewłaściwe połączenie przewodów może sprawić, że na skutek zwarcia dojdzie do:
  – spalenia przewodów,
  – aktywowania poduszki powietrznej,
  – uszkodzenia urządzeń sterowniczych,
  – awarii funkcji elektrycznych (kierunkowskazów migowych, światła hamowania, buczka, zapłonu, światła).

Dlatego należy stosować się do następujących wskazówek:

- Przy stosowaniu następujących przewodów należy używać tylko izolowanych końcówek kablowych, wtyczek i tulejek wtykowych płaskich:

– 30 (wejście akumulatora od strony bieguna dodatniego, bezpośrednio),
- 15 (przełączany biegun dodatni, za akumulatorem),
- 31 (przewód powrotny od akumulatora, masa),
- 58 (światła cofania).

Nie wolno używać łączników świecznikowych.

• Do łączenia kabli należy używać obcegów zaciskowych (rys. 1 12, strona 2).
• Należy przymocować kabel śrubami przy przyłączach do przewodu 31 (masa)

– za pomocą końcówki kablowej i podkładki zębatej do śruby masowej lub

– za pomocą końcówki kablowej i wkrętu do blachy karoserii.

Należy pamiętać o prawidłowym przeniesieniu masy!

Po odłączeniu bieguna ujemnego akumulatora następuje utrata wszystkich danych zapisanych w pamięci ulotnej.

- Wówczas konieczne jest ponowne ustawienie następujących danych (w zależności od wyposażenia pojazdu):

• Kod r a dia
• Z e g a r p o j a z d u
• Zegar sterujący
• Komputer pokładowy

- P o z y c j a s i e d z e n i a

Wskazówki dot. ustawiania znajdują się w instrukcji obsługi.

Podczas montażu należy stosować się do następujących wskazówek:

OSTROŻNIE!

• Monitor mocować tak, aby w żadnych warunkach nie mogło dojść do jego poluzowania (ostre hamowanie, wypadek komunikacyjny), a w konsekwencji, do obrażeń ciała pasażerów.
• Monitora nie należy mocować w obszarze działania poduszki powietrznej, ponieważ w przypadku jej uaktywnienia istnieje ryzyko obrażeń.

Podczas pracy przy częściach elektrycznych należy stosować się do następujących wskazówek:

• Do sprawdzania napięcia w przewodach elektrycznych można używać tylko diodowej lampki kontrolnej (rys. 1 1, strona 2) lub woltomierza (rys. 1 2, strona 2).
  Lampki kontrolne z żarnikiem (rys. 1 3, strona 2) pobierają zbyt dużo prądu, co może spowodować uszkodzenie elektroniki pojazdu.
• Podczas układania przyłączy elektrycznych należy sprawdzić, czy

– nie są one zgięte lub przekręcone,

– nie ocierają się o krawędzie,

– zostały zabezpieczone przed ostro zakończonymi przepustami (rys. 3, strona 3).

• Należy wykonać izolację wszystkich połączeń i przyłączy.
• Należy zabezpieczyć kable przed uszkodzeniami mechanicznymi za pomocą zapinki lub taśmy izolującej, np. na istniejących przewodach.

Należy stosować się do poniższych wskazówek podczas obchodzenia się z monitorem LCD:

OSTROŻNIE!

• Osoby (łącznie z dziećmi), które z powodu swych zdolności psychofizycznych, sensorycznych lub umysłowych bądź braku doświadczenia lub niewiedzy nie są w stanie bezpiecznie używać urządzenia, nie powinny korzystać z niego bez nadzoru osoby odpowiedzialnej.
• Nie otwierać obudowy monitora (rys. 4, strona 3).
• Nie zanurzać monitora w wodzie (rys. 5, strona 3); monitor nie jest wodoszczelny.
• Monitor nie może ograniczać widoczności podczas jazdy samochodem (rys. 8, strona 4).
• Nie obsługiwać monitora mokrymi rękami.
• Wyłączyć monitor w przypadku uszkodzenia obudowy.

UWAGA!

• Podłączyć prawidłowe napięcie.
• Nie używać monitora w otoczeniu, które
  – jest narażone na bezpośrednie działanie promieni słonecznych,
• podlegadużym wahaniom tempera
  – wykazuje dużą wilgotność powietrza,
• ma złą wentylację,
  – jest zakurzone lub zatluszczone.
• Nie dotykać wyświetlacza LCD.
  • Chronic monitor przed upadkiem.
• W przypadku używania monitora w pojazdach pojazd powinien być uruchomiony podczas jego działania, aby zapobiec rozładowaniu się akumulatora.
• Jakość obrazu może się pogorszyć, jeżeli w pobliżu znajdują się silne pola elektromagnetyczne.
  Z tego względu nie należy montować monitora w pobliżu głośników.

3 W z e s t a w i e

Nr na rys. 9, strona 4	Ilość Nazwa	Nr produktuM55LAHD M75LAHD
1 1 Monitor	9600012882 9600012898
2	1 Uchwyt monitora	9102200193
3	1 Ośłona uchwytu monitora
-1 Kabel przyłączeniowy	9102200195
-	-Materiał mocujący

4 A k c e s o r i a

Elementy dostępne jako akcesoria (nieobjęte zakresem dostawy):

Nazwa	Nr produktu
Ostona przeciwsłoneczna dla M55L AHD	9102200200
Ostona przeciwsłoneczna dla M55L AHD	9102200201

5 Użytkowanie zgodne z przeznaczeniem

Monitory LCD PerfectView M55L AHD i M75L AHD zostały skonstruowane do zastosowania w pojazdach. Możliwe jest podłączenie do nich kamer (np. systemu wideo cofania) lub innych źródeł wideo.

Monitory LCD są przeznaczone do użytku we wszystkich pojazdach.

Monitory LCD są przeznaczone do zastosowań rekreacyjnych.

6 Opis techniczny

6.1 Opis działania

Do monitora LCD można podłączać kamery (np. system cofania wideo) lub inne źródła wideo (np. odtwarzacz DVD). Możliwe jest przełączanie między źródłami wideo.

Monitor jest wyposażony w przewody sterujące, za pomocą których można automatycznie aktywować kamery.

Może on obsługiwać maks. trzy kamery.

Jest on przygotowany do zastosowania uchwytu RAM-Mount.

6.2 Elementy obsługowe

Przy monitorze znajdują się następujące elementy obsługi:

Nr na rys. 10, strona 5	Nazwa Opis
1 Okno przełącznika dotykowego funkcji przyciemniania Jasność wyświetlacza automatycznie dostosowuje się do światła otoczenia.
2 ⬇Włącza i wyłącza monitor.Przycisk świeci się na czerwono, gdy monitor znajduje się w trybie czuwania. Przycisk świeci się na zielono, gdy monitor jest włączony.
3 + 1 . Z w i ę k s z2. Zwiększa wartość wybranego parametru, gdy zostało otwarte menu.
4 - 1 . Z m n i e j s2. Zmniejsza wartość wybranego parametru, gdy zostało otwarte menu.

Nr na rys. 10, strona 5

Nazwa Opis

5

1

W

†

1. Wywołuje parametry wymagające ustawienia.

Parametry są podzielone na trzech stronach ekranu w następującej kolejności:

Strona 1: Ekran

-Jasność („Brightness“)
- Kontrast („Contrast“)
- K o l o r ( „ C o l o u r " )
- Głośność („Volume“)
– Automatycznie ściemnianie („Auto Dim“)

Strona 2: Opcje

– Język („Language“): „Niemiecki“, „Angielski“, „Francuski“, „Włoski“, „Holenderski“, „Hiszpański“, „Portugalski“, „Rosyjski“
- Kamera1/Kamera2/Kamera3 („Camera1/Camera2/Camera3“): „obraz normalny” lub „obraz odwrócony“
– Czułość („Sensitivity“): ustawienie progu włączania funkcji ściemniania nocnego

Strona 3: Ustawienia fabryczne

– Ustawienia standardowe („Default“): Ustawienie fabryczne wszystkich parametrów

6 CAM Przełącza z jednej kamery na drugą.

7	Z	a	m	o
8	G		o

7 Montaż monitora LCD

7.1 Potrzebne narzędzia (rys. 1, strona 2)

Do montażu potrzebne są następujące narzędzia:

• Punktak (5)
• Młotek (6)
• Gwintownik (7)
• Wiertarka (8)
• Śrubokręty (9)

• Linijka z podziałką (4)

Do podłączenia elektrycznego i jego sprawdzenia potrzebne są następujące narzędzia:

• Taśma izolacyjna (10)
- Osłona termokurczliwa
- Opalarka (11)
- Obcegi (12)
- Ew. lutownice (13)
• Ew. cyna lutownicza (14)
• Ew. tuleje do przepustów kabli

• Diodowa lampka kontrolna (1) lub woltomierz (2)

Do mocowania kabli mogą być jeszcze potrzebne łączniki kablowe.

7.2 Montowanie monitora

OSTROŻNIE! Ryzyko obrażeń!

Należy tak usytuować monitor, aby w żadnym przypadku (np. na skutek gwałtownego hamowania, wypadku komunikacyjnego) pasażerowie pojazdu nie doznali obrażeń.

Podczas montażu należy stosować się do następujących wskazówek:

• Należy wybrać odpowiednie miejsce montażu, w którym monitor będzie dobrze widoczny (rys. 6 i rys. 7, strona 3).
• Nie wolno montować monitora w strefie uderzenia głową lub aktywności poduszki powietrznej. W przypadku jej aktywacji istnieje niebezpieczeństwo zranienia.
  • Monitor nie może ograniczać widoczności podczas jazdy samochodem (rys. 8, strona 4).
• Miejsce montażu powinno być równe.
• Należy sprawdzić, czy pod wybranym miejscem montażu istnieje wystarczająca wolna przestrzeń do założenia podkładek i nakrętek.
• Przedtem należy sprawdzić, czy jest odpowiednio dużo miejsca na wyjście wiertła (rys. 2, strona 3).
• Należy zwrócić uwagę na wagę monitora. Ewentualnie należy przewidzieć wzmocnienia (większe podkładki lub płytki).
• Upewnić się, czy można ułożyć kabel do monitora.

Ustalenie miejsca montażu (rys. 11, strona 6)

▶Monitor ustawić na uchwycie monitora.
▶Na próbę ustawić monitor z przymocowaną podstawą uchwytu.
▶Następnie obrysować krawędzie podstawy uchwytu na desce rozdzielczej.
▶ Zdjąć monitor z uchwytu.

Przykręcanie uchwytu monitora do deski rozdzielczej (rys. 12, strona 6)

▶Ustawić podstawę uchwytu w miejscu uprzednio wykonanych obrysów.
Przymocować uchwyt monitora za pomocą samozabezpieczających śrub.

Przymocowanie monitora

Umieścić monitor na uchwycie monitora i przytwierdzić go za pomocą nakrętki radełkowanej (rys. 11, strona 6).

▶Nasunąć osłone nad uchwyt monitora.

7.3 Podłączenie elektryczne monitora

Schemat połączeń dla monitora LCD znajduje się na rys. 14, strona 7.

Nr Nazwa
1	M	o	n	i	t	o
2 20-biegunowe gniazdo
3 Przewód doprowadzający monitora
4	2	0	-	b	i	e
5	Przewód plusowy 12 – 24 V (czerwony): Podłączenie do bieguna dodatniego zapłonu (włączony biegun dodatni, zacisk 15) lub do bieguna dodatniego akumulatora (zacisk 30)
6 Przewód masy (czarny): Podłączenie do bieguna ujemnego źródła napięcia
7 Przewód (zielony): Wejście sterujące dla wejścia wideo CAM1, np. do podłączenia do świąteł cofania
8 Przewód (biały): Wejście sterujące dla wejścia wideo CAM2, np. kamera boczna
9 6-biegunowe gniazdo CAM1 (podłączenie do źródła wideo 1)
10 6-biegunowe gniazdo CAM2 (podłączenie do źródła wideo 2)
11 6-biegunowe gniazdo CAM3 (podłączenie do źródła wideo 3, z detekcją sygnału wideo)

UWAGA!

Nieprawidłowe ułożenie i połączenie kabli prowadzi do wadliwego działania lub uszkodzenia części.

Prawidłowe ułożenie i połączenie kabli stanowi warunek trwałego i bezzakłócenio- wego funkcjonowania montowanych dodatkowo elementów wyposażenia.

Podczas układania kabli przyłączeniowych należy stosować się do następujących wskazówek:

• Do przeciągnięcia kabli przyłączeniowych w miarę możliwości należy użyć oryginalnych przepustów lub innych przejść, jak np. kratka wentylacyjna. Jeśli nie istnieją żadne przepusty, należy wywiercić otwór o ∅ 22 mm. Przedtem konieczne jest sprawdzenie, czy jest wystarczająco dużo miejsca na wyjście wiertła (rys. 2, strona 3).
• Zakryć otwór przepustem (rys. 12 1, strona 6) w płycie podłogowej uchwytu monitora.
• Aby uniknąć uszkodzeń kabli podczas ich układania, należy zachować wystarczającą odległość od gorących części pojazdu (lamp, ogrzewania, wentylatorów itd.).

- Podczas układania kabli (rys. 3, strona 3) należy sprawdzić, czy

• n i e s a o n e m o c n o z g ięte lub skręcone,
  – nie ocierają się o krawędzie,
  – zostały zabezpieczone przed ostro zakończonymi przepustami.

Podłączenie monitora jako systemu cofania wideo (rys. 14, strona 7)

▶Ułożyć kabel przyłączeniowy uchwytu monitora na desce rozdzielczej.
Włożyć wtyczkę kabla monitora (2) do gniazda (4) kabla przyłączeniowego (3). Wtyczka musi się słyszalnie zatrzasnąć.

UWAGA! Niebezpieczeństwo uszkodzenia!

Podczas podłączania do źródła napięcia należy pamiętać o prawidłowym położeniu biegunów.

▶ Podłączyć czerwony i czarny przewód kabla przyłączeniowego do właściwego źródła napięcia:

– Podłączyć czerwony przewód (5) do zacisku 15 (zapłon).

– Podłączyć czarny przewód (6) do zacisku 31 (masa).

Jeżeli monitor ma być aktywowany po włączeniu biegu wstecznego, należy połączyć zielony przewód (7) z przewodem dodatnim światła cofania.

WSKAZÓWKA

Gdy w zielonym przewodzie (7) pojawi się napięcie, kamera cofania zostanie aktywowana. Kamera cofania ma pierwszeństwo.

Jeżeli monitor ma się aktywować np. po włączeniu kierunkowskazu, należy połączyć następujący kabel sterujący z dodatnim przewodem kierunkowskazu: – biały przewód (8)

WSKAZÓWKA

Jeżeli w tym kablu sterującym jest napięcie, aktywuje się wejście wideo CAM2.

Ten kabel sterujący służy jako przewód sygnałowy do aktywowania np. kamery bocznej, gdy włączany jest kierunkowskaz.

Ewentualnie połączyć gniazdo CAM1 (9) kabla przyłączeniowego z wtyczką źródła wideo 1 (np. kamera boczna).
Ewentualnie połączyć gniazdo CAM2 (10) kabla przyłączeniowego z wtyczką źródła wideo 2 (np. kamera).

WSKAZÓWKA

Należy zwrócić uwagę na pobór prądu systemu wideo. Kamery są wyposażone w układy ogrzewania. Maksymalnie może przepływać prąd o natężeniu 1,5 A (trzy kamery w trybie grzania). W przypadku bezpośredniego połączenia z akumulatorem należy użyć rozłącznika. Dzięki temu można łatwo odłączyć system wideo od akumulatora, gdy pojazd nie jest już używany.

Podłączenie kamery cofania

Ewentualnie połączyć gniazdo CAM3 (11) kabla przyłączeniowego z wtyczką dodatkowej kamery cofania.

8 Korzystanie z monitora LCD

8.1 Włączanie monitora

▶ Przy wyłączonym monitorze nacisnąć przycisk „ ^♂ ” (rys. 10 2, strona 5), aby włączyć monitor.
▶Przycisk świeci się na zielono.
√ Wyświetli się przesyłany obraz.

8.2 Wyłączanie monitora

▶ Nacisnąć przycisk „Ó” (rys. 10 2, strona 5), aby wyłączyć monitor.
▶Przycisk świeci się na czerwono.
√Ekran gaśnie.

8.3 Ustawianie monitora

Monitor można ustawić zgodnie z indywidualnymi preferencjami w następujący sposób (rys. 10, strona 5):

▶ Nacisnąć przycisk „≡” (5), aby wybrać wymagane parametry.
√ Możliwe do ustawienia parametry wyświetlają się w następującej kolejności:

Strona 1: Ekran

-Jasność („Brightness“): 0 - 100
- Kontrast („Contrast“): 0 - 100
- Kolor („Colour“): 0 - 100
– Głośność („Volume“): 0 – 100
– Automatycznie ściemnianie („Auto Dim“) Włączanie, wyłączanie

Strona 2: Opcje

– Język („Language“): „Niemiecki“, „Angielski“, „Francuski“, „Włoski“, „Holenderski“, „Hiszpański“, „Portugalski“, „Rosyjski“
- Kameral/Kamera2/Kamera3 („Camera1/Camera2/Camera3“): „obraz normalny“ lub „obraz odwrócony“
– Czułość („Sensitivity“): 1, 2 ustawienie progu włączania funkcji ściemniania nocnego, aby uniknąć oślepiania. W trybie ściemniania próg włączania można ustawiać w dwóch stopniach

Strona 3: Ustawienia fabryczne

– Ustawienia standardowe („Default“): Ustawienie fabryczne wszystkich parametrów

Nacisnąć przycisk „+” (3) lub przycisk „-” (4), aby ustawić wymagany parametr.
Nacisnąć przycisk „+” (3), aby zwiększyć wartość wybranego parametru.

Nacisnąć przycisk „-” (4), aby zmniejszyć wartość wybranego parametru.

8.4 Ustawianie źródła wideo

Aby ustawić źródło wideo, należy wykonać następujące czynności (rys. 10, strona 5):

Aby przełączyć źródło wideo, należy nacisnąć przycisk „CAM” (6).
√ Monitor zmienia kamery w kolejności „kamera 1 – kamera 2 – kamera 3”.

8.5 Rozpoznawanie kamery przyczepy

Ta funkcja jest wymagana przy zastosowaniu kamery przyczepy (rys. 13, strona 6), gdy system jest automatycznie aktywowany przez włączenie biegu wstecznego.

• Podłączona jest jedna kamera (np. w pojeździe bez przyczepy): aktywowana jest kamera (1) podłączona do CAM1
• Podłączone są dwie kamery (np. w pojeździe z przyczepą): podłączona do CAM3 kamera (2) jest uruchamiana (CAM1 jest wyłączone; CAM1 może zostać włączone tylko przyciskiem „CAM”)

9 Czyszczenie monitora LCD

UWAGA! Niebezpieczeństwo uszkodzenia!

• Nie używać do czyszczenia ostrych i twardych środków; mogą one uszkodzić monitor.
• Przed rozpoczęciem czyszczenia monitora, należy odłączyć kabel, aby zapobiec zwarciu.

▶Od czasu do czasu czyścić monitor wilgotną ściereczką.

10 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• uszkodzonych komponentów,
- kopii rachunku z datą zakupu,
- informacji o przyczynie reklamacji lub opisu wady.

11 Utylizacja

▶ Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

12 Dane techniczne

	M55L AHD M75L AHD
Nr art.: 9600012882 9600012898
Typ: Color TFT LCD
Rozmiar wyświetlacza: 5" (12,7 cm) 7" (17,8 cm)
Jasność: ok. 350 cd/m2 ok. 800 cd/m2
Rozdzielczość wyświetlacza: 384000 pikseli > 600000 pikseli
Standard telewizyjny:	1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC(automatyczne przełączanie)
Napięcie robocze:	12 - 30 V---
Moc:	maksymalnie 10 W
Temperatura robocza:	od -20 °C do 70 °C
Temperatura przechowywania:	od -30 °C do 70 °C
Wilgotność powietrza:	Maks. 85 %
Odporność na wibracje:	6 g
Wymiary (S x W x G):	146 x 87 x 26 mm	190 x 110 x 26 mm
Waga:	350 g	400 g

Atesty

Urządzenie posiada atest E13.
