| Typ produktu | LCD obrazovka pro vozidlo (zpětný monitor) |
| Značka | Dometic |
| Model | M55L AHD |
| Velikost obrazovky | 5 palců (12,7 cm) |
| Rozlišení obrazovky | 384 000 pixelů |
| Jas | Přibližně 350 cd/m² |
| Podporované video normy | 1080p30/25, 720p30/25, PAL, NTSC (auto) |
| Počet kamerových vstupů | 3 (CAM1, CAM2, CAM3) |
| Napájení | 12 - 30 V stejnosměrné |
| Maximální výkon | 10 W |
| Rozměry (Š x V x H) | 146 x 87 x 26 mm |
| Hmotnost | 350 g |
| Provozní teplota | -20 °C až 70 °C |
| Skladovací teplota | -30 °C až 70 °C |
| Přípustná vlhkost | 85 % max |
| Odolnost proti vibracím | 6 g |
| Hlavní funkce | Zobrazení videa, přepínání mezi 3 kamerami, nastavení obrazu (jas, kontrast, barva), režim zrcadlení, automatické stmívání |
| Montáž | Na palubní desku s dodaným držákem, šroubové upevnění |
| Údržba a čištění | Čistěte vlhkým hadříkem, před čištěním odpojte |
| Bezpečnost | Neumísťujte v dosahu airbagu, neblokujte výhled řidiče, dodržujte pokyny pro elektrickou montáž |
| Náhradní díly a opravitelnost | Sluneční clona k dispozici jako příslušenství, zákonná záruka, oprava výrobcem nebo prodejcem |
| Obecné informace | Rekreační použití ve vozidlech, certifikace E13 |
Často kladené otázky - M55L AHD DOMETIC
Dotazy uživatelů ohledně M55L AHD DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Palubní kamera ve formátu PDF zdarma! Najděte svůj návod M55L AHD - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. M55L AHD značky DOMETIC.
NÁVOD K OBSLUZE M55L AHD DOMETIC
Návod k montáži a obsluze ..... 193
HU
LCD-monitor
2 Pokyny k bezpečnosti a montáži
Dodržiavajte bezpečnostné pokyny a podmienky predpísané výrobcom vozidla a združením automobilového priemyslu!
- 30 (vstup z batérie, kladné napätie, priamo),
- 15 (zopnuté kladné napätie, za batériou),
– 31 (spätný vodič od batérie, kostra), - 58 (spätné svetlomety).
– spolu s káblovou koncovkou a ozubenou podložkou na ukostrovaciu skrutku vozidla alebo
– spolu s káblovou koncovkou a skrutkou na plech na plech karosérie.
Pri práci na elektrických častiach dodržiavajte nasledovné pokyny:
| Č. naobr. 9,strane 4 | Množ-stvo | Označenie | Č. výrobkuM55LAHD M75LAHD |
| 11 Monitor 9600012882 9600012898 | |||
| 21 Držiak monitora 9102200193 | |||
| 3 | 1 | Kryt držiaka monitora | |
| -1 Pripájací kábel | 9102200195 | ||
| - | - | Upevňovací materiál | |
Na monitore nájdete nasledovné ovládacie prvky:
7.3 Elektrické zapojenie monitora
Schému zapojenia LCD monitora nájdete na obr. 14, strane 7.
Č. Označenie
– Pripojte červený kábel (5) na svorku 15 (zapal'ovanie).
- Č i e r n y k á b e l ( 6) pripojte na svorku 31 (kostra).
▶ Stlačte tlačidlo „≡“ (5), aby ste zvolili želané parametre.
√ Nastavitelné parametre sa zobrazia v nasledovnom poradí:
Strana 1: Obrázok
Stlačte tlačidlo „+“ (3) alebo tlačidlo „-“ (4), aby ste nastavili želaný parameter.
Stlačte tlačidlo „+“ (3), aby ste hodnotu zvoleného parametra zvýšili.
Stlačte tlačidlo „-” (4), aby ste hodnotu zvoleného parametra znížili.
8.4 Nastavenie zdroja videa
Na nastavenie zdroja videa postupujte takto (obr. 10, strane 5):
Ak chcete prepnúť zdroj videa, stlačte tlačidlo „CAM“ (6).
√ Monitor zmení poradie kamier „kamera 1 – kamera 2 – kamera 3“.
- Na čistenie nepoužívajte ostré prostriedky, pretože by mohli poškodit monitor.
- Pred čistením monitora odstráňte káble, aby nedošlo ku skratu.
▶Monitor príležitostne vyčistite mierne navlhčenou handričkou.
10 Záruka

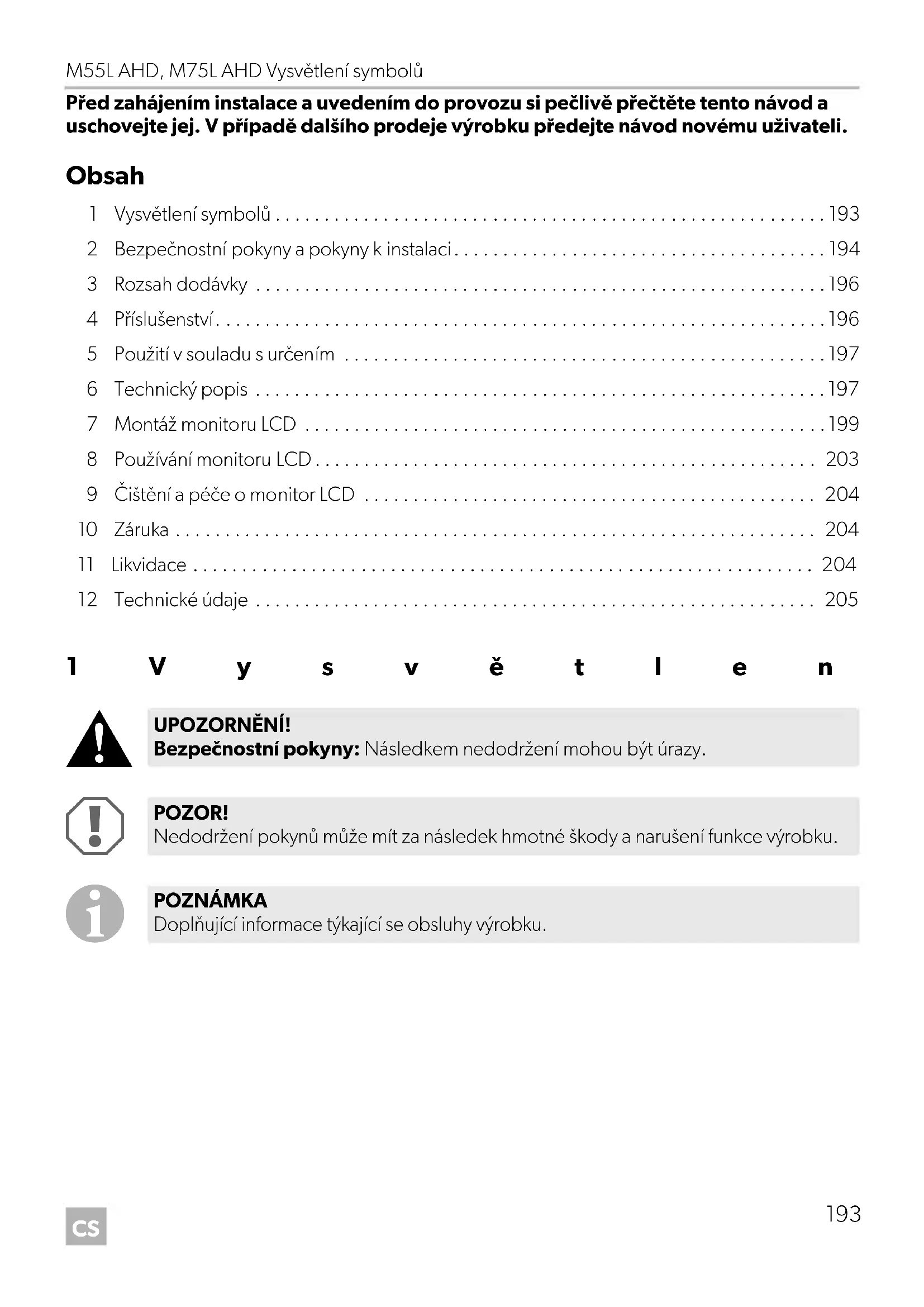

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.
Obsah
1 Vysvětlení symbolů 193
2 Bezpečnostní pokyny a pokyny k instalaci....194
3 Rozsah dodávky 196
4 Příslušenství....196
5 Použití v souladu s určením ..... 197
6 Technický popis 197
7 Montáž monitoru LCD 199
8 Používání monitoru LCD 203
9 Čištění a péče o monitor LCD 204
10 Záruka 204
11 Likvidace 204
12 Technické údaje 205
1 V y s v ě t l e n
UPOZORNĚNÍ!
Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.
POZOR!
Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
2 Bezpečnostní pokyny a pokyny k instalaci
Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!
V následujících případech nepřebírá výrobce žádné záruky za škody:
• Chybná montáž nebo chybné připojení
- Poškození výrobku působením mechanických vlivů a chybného připojovacího napětí
- Změna výrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
POZOR! Nebezpečí poškození!
- Z důvodu nebezpečí zkratu musíte před zahájením prací na elektrickém systému vozidla vždy odpojit záporný pól.
V případě vozidel s přídavnou baterií musíte rovněž odpojit záporný pól na této baterii. - Nesprávně provedené spoje vodičů mohou způsobit zkrat s těmito následky:
– Vznik požáru kabelů
– Uvolnění airbagů
– Poškození elektronických řídicích systémů
– Porucha funkcí elektrických zařízení (ukazatele změny směru jízdy, brzdová světla, klakson, zapalování, světla).
Dodržujte proto následující pokyny:
- Při práci na následujících vodičích používejte pouze izolované kabelové koncovky, zástrčky a ploché konektory:
- 30 (přímý vstup z baterie plus),
- 15 (spínaný pól plus, za baterií),
- 31 (vedení od baterie, kostra),
- 58 (světlo zpátečky).
Nepoužívejte žádné lámací svorkovnice (tzv. „čokoláda“).
- Používejte ke spojování kabelů lisovací kleště (obr. 1 12, strana 2).
- Přišroubujte kabely v případě přípojek k vodiči 31 (kostra)
– pomocí kabelového oka a ozubené podložky k vlastnímu kostřicímu šroubu vozidla nebo
– kabelovým okem a šroubem do plechu k plechu karoserie.
Pamatujte na dobré uzemnění!
Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat.
• V závislosti na vybavení vozidla musíte znovu nastavit následující data:
- K ó d r á d i a
- Hodiny ve vozidle
- Spínací hodiny
- Palubnípočítač
– Poloha sedadla
Pokyny k nastavení naleznete v příslušném návodu k obsluze.
Při montáži dodržujte následující pokyny:
UPOZORNĚNÍ!
- Upevněte monitor tak, aby se nemohl za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
- Neupevňujte monitor do oblasti airbagů, při jejich vystřelení hrozí nebezpečí úrazu.
Při práci na elektrických součástech dodržujte následující pokyny:
- Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku (obr. 1 1, strana 2) nebo voltmetr (obr. 1 2, strana 2). Zkoušečky se žárovkami (obr. 1 3, strana 2) odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla.
- Pamatujte při instalaci elektrických přípojek: - kabely nesmíte zalamovat nebo zkrucovat, - kabely se nesmějí dřít o rohy a hrany, - kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 3, strana 3).
- Izolujte všechny spoje a přípojky.
- Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační páskou, např. ke stávajícím vodičům.
Při manipulaci s monitorem LCD dodržujte následující pokyny:
UPOZORNĚNÍ!
- Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, nesmějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
• Monitor neotevírejte (obr. 4, strana 3). - V žádném případě nesmíte monitor ponořit do vody (obr. 5, strana 3). Monitor není vodotěsný.
- Monitor nesmí v žádném případě bránit výhledu při řízení vozidla (obr. 8, strana 4).
- Nesahejte na monitor mokrýma rukama.
• Monitor vypněte, pokud je kryt poškozený.
POZOR!
- Připojte správné napětí.
- Nepoužívejte monitor v prostředí s následujícími podmínkami:
– Prostředí je vystaveno prímému slunečnímu záření
– Silné kolísání okolní teploty
– Vysoká vzdušná vlhkost
– Špatná ventilace
– Prašné nebo mastné prostředí
• Na displej LCD netlačte.
• Zabraňte pádu monitoru. - Pokud budete používat monitor ve vozidle, musí být vozidlo během provozu monitoru nastartované tak, aby nedošlo k vybití baterie vozidla.
- Kvalita obrazu se může zhoršit v případě, že je v blízkosti silné elektromagnetické pole.
Proto monitor nepoužívejte v blízkosti reproduktorů.
3 Rozsah dodávky
| Č. naobr. 9,strana 4 | Množ-ství | Název | Č. výrobkuM55LAHD M75LAHD |
| 11 Monitor 9600012882 9600012898 | |||
| 21 Držák monitoru 9102200193 | |||
| 3 | 1 | Kryt držáku monitoru | |
| -1 Přívodní kabel | 9102200195 | ||
| - | - | Upevňovací materiál | |
Dostupné jako príslušenství (není součástí dodávky):
| Název | Č. výrobku |
| Ochrana proti slunci pro M55L AHD | 9102200200 |
| Ochrana proti slunci pro M75L AHD | 9102200201 |
5 Použití v souladu s určením
Monitory LCD PerfectView M55L AHD a M75L AHD jsou monitory, které jsou prioritně určeny k použití ve vozidlech. Můžete je používat k připojení kamer (např. kamera zpátečky) nebo jiných video zdrojů.
Monitory LCD jsou vybaveny k použití ve všech vozidlech.
Monitory LCD jsou konstruovány k využití ve volném čase.
6 Technický popis
6.1 Popis funkce
Monitor LCD můžete připojit ke kamerám (např. kamerový systém pro couvání) nebo k jiným zdrojům videosignálu (např. přehrávač DVD). Mezi zdroji videosignálů můžete přepínat.
Monitor nabízí řídicí rozvody, jejichž pomocí můžete automaticky aktivovat kamery.
Může být použit až se třemi kamerami.
Přístroj je připraven k použití na držáku RAM-Mount.
6.2 Ovládací prvky
Na monitoru naleznete následující ovládací prvky:
| Č. naobr. 10, Název Popisstrana 5 | |
| 1 Okno snímače pro funkci tlumeníJas displeje je automaticky přizpůsoben okolnímu osvětlení. | |
| 2 ☑Zapnutí a vypnutí monitoru.Pokud je monitor v pohotovostním režimu (standby), svítí tlačítkočerveně. Po zapnutím monitoru svítí tlačítko zeleně. | |
| 3 + 1. Zvýšení jasu.2. Po otevření nabídky zvýšíte hodnotu vybraného parametru. | |
| 4 – | 1. Snížení jasu.2. Po otevření nabídky snížíte hodnotu vybraného parametru. |
Zapnutínabídky.
-
Vyvolání nastavovaných programů
Parametry jsou rozděleny na třech stranách monitoru v následujícím pořadí:
Strana 1: Obraz
– Jazyk („Language“): „Němčina“, „angličtina“, „francouzština“, „italština“, „holandština“, „španělština“, „portugalština“, „ruština“
- Kameral/Kamera2/Kamera3 („Camera1/Camera2/Camera3“): „Normal“ nebo „Zrcadlení“
– Citlivost („Sensitivity“): Nastavení meze aktivace funkce ztlumení osvětlení v noci
Strana 3: Nastavení z výroby
- Reset („Default“): Nastavení všech parametrů na hodnoty zvýroby
6 CAM Přepínání jednotlivých kamer.
7 Držák monitoru
8 R e p r
7 Montáž monitoru LCD
7.1 Potřebné nástroje (obr. 1, strana 2)
K instalaci a montáži potřebujete následující nástroje:
- Měřidlo (4)
• Důlčík (5) - Kladivo (6)
- Sada vrtáků (7)
• Vrtačka (8)
• Šroubovák (9)
K elektrickému připojení a k provedení jeho kontroly budete potřebovat následující pomůcky:
- Izolační páska (10)
- Smršťovací hadice
• Horkovzdušná pistole (11)
• Lisovací kleště (12)
• Příp. pájka (13) - Příp. pájecí cín (14)
- Příp. kabelové průchodky
• Diodová zkoušečka (1) nebo voltmetr (2)
K upevnění kabelů budete potřebovat případně ještě vázací pásky na kabely.
7.2 Montáž monitoru
UPOZORNĚNÍ! Nebezpečí úrazu!
Vyberte umístění monitoru tak, aby za žádných okolností (např. při prudkém brzdění, při nehodě) nemohl způsobit úraz posádce vozidla.
Při montáži dodržujte následující pokyny:
- Vyberte vhodné místo montáže tak, abyste měli volný výhled na monitor (obr. 6 a obr. 7, strana 3).
- Nemontujte monitor nikdy do oblasti, ve které hrozí úder do hlavy, nebo do oblasti airbagů. Při vystřelení airbagů hrozí nebezpečí úrazu.
• Monitor nesmí v žádném případě bránit výhledu při rízení vozidla (obr. 8, strana 4).
• Místo montáže musí být rovné. - Zkontrolujte, zda je pod vybraným místem k montáži potřebný dostatek místa k instalaci podložek a matic.
- Předem zkontrolujte, zda je dostatek volného místa pro vrták (obr. 2, strana 3).
- Vezměte v úvahu hmotnost monitoru. Případně použijte výztuž (větší podložky nebo destičky).
- Zajistěte, aby bylo možné připojit k monitoru přívodní kabely.
Stanovení místa montáže (obr. 11, strana 6)
▶Nasad'te monitor na držák monitoru.
Zkusmo umístěte monitor s instalovanou patkou držáku.
▶Vyznačte obrys patky držáku na palubní desce.
▶Sundejte monitor z držáku monitoru.
Přišroubování držáku monitoru k palubní desce (obr. 12, strana 6)
▶ Podržte patku držáku na místě s předem vyznačenými obrysy.
▶Upevněte držák monitoru samořeznými šrouby.
Upevnění monitoru
Umístěte monitor na držák monitoru a upevněte jej vroubkovanou maticí (obr. 11, strana 6).
▶Nasad'te na monitor kryt přes držák monitoru.
7.3 Elektrické připojení monitoru
Schéma zapojení monitoru LCD naleznete na obr. 14, strana 7.
Č. Název
| 1 | M | o | n | i | t | o | r |
| 2 | 2 | 0 | p | ó | l | o | v |
| 3 Přívodní kabely monitoru | |||||||
| 4 | 2 | 0 | p | ó | l | o | v |
| 5 Kabel 12–24 V plus (červený): Připojení ke kladnému pólu zapalování(spínaný kladný pól, svorka 15) nebo ke kladnému pólu baterie (svorka 30) | |||||||
| 6 Kabel kostry (černý): Připojení k zápornému pólu zdroje napětí | |||||||
| 7 Kabel (zelený): Řídicí vstup pro vstup videosignálu CAM1,např. k připojení ke světlu zpátečky | |||||||
| 8 Kabel (bílý): Řídicí vstup pro vstup videosignálu CAM2,např. boční kamera | |||||||
| 9 6pólová zásuvka CAM1 (připojení ke zdroji videosignálu 1) | |||||||
| 10 6pólová zásuvka CAM2 (připojení ke zdroji videosignálu 2) | |||||||
| 11 6pólová zásuvka CAM3 (připojení ke zdroji videosignálu 3,s identifikací videosignálu) | |||||||
POZOR!
Nesprávná instalace kabelů a kabelových spojů vede vždy k poruchám nebo poškození součástí. Správná instalace kabelů nebo kabelových spojů je základním předpokladem trvalé a bezchybné funkce instalovaných součástí.
Při instalaci přívodních kabelů dodržujte následující pokyny:
- Používejte k instalaci přívodních kabelů podle možnosti originální průchodky nebo jiné možnosti vedení, např. ventilační mřížky. Pokud nejsou dostupné žádné průchodky, musíte vyvrtat otvor ∅ 22 mm. Nejdříve se podívejte, zda je na druhé straně případného otvoru dostatek volného místa (obr. 2, strana 3).
- Zakryjte otvor průchodkou (obr. 12 1, strana 6) v základní desce držáku monitoru.
- K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých součástí vozidla (osvětlení, topení, ventilátory apod.).
- Pamatujte při instalaci kabelů (obr. 3, strana 3):
- kabely nesmíte ostře zalamovat nebo zkrucovat,
- kabely se nesmějí dřít o rohy a hrany,
- kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami.
Připojení monitor k videosystému couvací kamery (obr. 14, strana 7)
▶Položte přívodní kabel držáku monitoru na palubní desku.
Zapojte zástrčku kabelu monitoru (2) do zásuvky (4) přívodního kabelu (3).
Zástrčka musí slyšitelně zacvaknout.
POZOR! Nebezpečí poškození!
Při připojování ke zdroji napětí pamatujte na správné pólování.
Připojte červený a černý kabel přívodního kabelu ke vhodnému zdroji napětí:
– Připojte červený kabel (5) ke svorce 15 (zapalování).
– Připojte černý kabel (6) ke svorce 31 (kostra).
Pokud má být monitor aktivován při zařazení zpátečky, připojte zelený kabel (7) ke kladnému vodiči světla zpátečky.
POZNÁMKA
Pokud je na zeleném kabelu (7) napětí, bude aktivována couvací kamera.
Couvací kamera má prioritu.
Pokud má být monitor aktivován např. při aktivaci ukazatele změny směru jízdy, připojte následující řídicí kabel ke kladnému vodiči ukazatele změny směru jízdy:
- Bílý kabel (8)
POZNÁMKA
Pokud je v tomto řídicím kabelu napětí, bude aktivován vstup videosignálu CAM2.
Tento řídicí kabel slouží jako signální vodič k aktivaci např. boční kamery při použití ukazatelů změny směru jízdy.
Propojte případně zdířku CAM1 (9) přívodního kabelu se zástrčkou zdroje videosignálu 1 (např. boční kamera).
Propojte případně zdířku CAM2 (10) přívodního kabelu se zástrčkou zdroje videosignálu 2 (např. kamera).
POZNÁMKA
Pamatujte na příkon videosystému. Kamery jsou vybaveny vyhříváním. Může protékat maximálně proud 1,5 A (tři kamery v režimu vyhřívání). Používejte při přímém připojení k baterii odpojovací spínač. Díky tomu můžete snadno odpojit videosystém od baterie, pokud nebudete vozidlo delší dobu používat.
Připojení couvací kamery
Propojte případně zdířku CAM3 (11) přívodního kabelu se zástrčkou přídavné couvací kamery.
8 Používání monitoru LCD
8.1 Zapnutí monitoru
▶ Na vypnutém monitoru stiskněte tlačítko „ ^♂ “ (obr. 10 2, strana 5), tím monitor zapnete.
▶Tlačítko svítí zeleně.
√Zobrazí se prénášený obraz.
8.2 Vypnutí monitoru
▶ Stisknutím tlačítka „” (obr. 10 2, strana 5) monitor vypnete.
▶Tlačítko svítí červeně.
√Obraz bude vypnut.
8.3 Nastavení monitoru
Monitor můžete nastavit podle svých prání takto (obr. 10, strana 5):
▶ Stisknutím tlačítka „≡” (5) vyberete požadované parametry.
√ Nastavitelné parametry budou zobrazovány v následujícím pořadí:
Strana 1: Obraz
- J as ( „ Brightness " ) : 0 - 1 0 0
- Kontrast („Contrast“): 0 - 100
- Barva („Colour“): 0 - 100
- Hlasitost („Volume“): 0 - 100
– Automaticky ztlumení („Auto Dim“): Zapnuto, vypnuto
Strana 2: Možnosti
– Jazyk („Language“): „Němčina“, „angličtina“, „francouzština“, „italština“, „holandština“, „španělština“, „portugalština“, „ruština“
- Kamera1/Kamera2/Kamera3 („Camera1/Camera2/Camera3“): „Normal“ nebo „Zrcadlení“
– Citlivost („Sensitivity“): 1, 2
Nastavení meze aktivace funkce ztlumení osvětlení v noci, která brání oslnění monitorem. V režimu ztlumeného osvětlení můžete nastavit mezní hodnotu aktivace ve dvou stupních
Strana 3: Nastavení z výroby
- Reset („Default“): Nastavení všech parametrů na hodnoty z výroby
K nastavení požadovaného parametru stiskněte tlačítko „+“ (3) nebo „-“ (4).
Stisknutím tlačítka „+“ (3) zvyšujete hodnotu vybraného parametru.
Stisknutím tlačítka „-“ (4) snižujete hodnotu vybraného parametru.
8.4 Nastavení zdroje videosignálu
Při nastavování zdroje videosignálu postupujte takto (obr. 10, strana 5):
▶ Pokud si přejete přepnout zdroj videosignálu, stiskněte tlačítko „CAM“ (6).
√ Monitor přepíná obraz kamery v pořadí „kamera 1 – kamera 2 – kamera 3“.
8.5 Rozpoznání kamery přívěsu
Tato funkce je potřebná při použití kamery přívěsu (obr. 13, strana 6), když systém automaticky aktivujete zařazením zpátečky.
- Připojena jedna kamera (např. vozidlo bez přívěsu): Je aktivována kamera připojená k CAM1 (1)
- Připojeny dvě kamery (např. vozidlo s přívěsem): Kamera připojená ke CAM3 (2) bude aktivována (CAM1 není aktivní; CAM1 můžete aktivovat pouze tlačítkem „CAM“)
POZOR! Nebezpečí poškození!
- Nepoužívejte k čištění žádné tvrdé nebo ostré prostředky, může dojít k poškození monitoru.
- Dříve než zahájíte čištění monitoru, musíte odpojit kabely, aby nemohlo dojít ke zkratu.
K príležitostnému čištění monitoru používejte navlhčený měkký hadřík.
10 Záruka
Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.
K vyřízení opravy nebo záruky nezapomeňte odeslat následující:
• Vadné součásti,
• Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.
11 Likvidace
Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
12 Technické údaje
| M55L AHD M75L AHD | ||
| Výr. č.: 9600012882 9600012 | 898 | |
| Typ: Color TFT LCD | ||
| Velikost displeje: 5" (12,7 cm) 7" (17,8 cm) | ||
| Jas: cca 350 cd/m2 cca 800 cd/m2 | ||
| Rozlišení displeje: 384000 pixelů > 600000 pixelů | ||
| Televizní norma: | 1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC(automatické přepínání) | |
| Provozní napětí: | 12 - 30 V--- | |
| Výkon: | Maximálně 10 W | |
| Provozní teplota: | -20 °C až 70 °C | |
| Teplota skladování: -30 °C až 70 °C | ||
| Vzdušná vlhkost: | Maximálně 85 % | |
| Odolnost proti vibracím: | 6 g | |
| Rozměry (Š x V x H): | 146 x 87 x 26 mm | 190 x 110 x 26 mm |
| Hmotnost: | 350 g | 400 g |
