| Značka | Dometic |
| Model | CAM35 |
| Typ produktu | Kamera couvání (video systém pro couvání) |
| Dostupné varianty | CAM35 REAR, CAM35 REAR NAV, CAM35 TWIN, CAM35 TWIN NAV |
| Obrazový senzor | 1/4" CMOS, přibl. 345 000 pixelů |
| Video standard | NTSC |
| Pozorovací úhel | Přibližně 150° (horizontálně) / 60° (vertikálně), diagonála |
| Citlivost | 1,5 lux |
| Provozní napětí | 10 V až 16 V DC |
| Spotřeba | 1 W |
| Provozní teplota | -30 °C až +70 °C |
| Stupeň krytí | IP69k (vodotěsné, odolné vůči vysokotlakému čističi s opatrností) |
| Odolnost vůči vibracím | 10 g |
| Rozměry (D × V × H s držákem) | 80 × 30 × 33 mm |
| Hmotnost | Přibližně 0,25 kg |
| Určení použití | Vozidla Fiat Ducato, Citroën Jumper, Peugeot Boxer (s jednoduchou střechou) od roku 2006 |
| Obsah dodávky | Kamera, systémový kabel, Y adaptéry (kamera a obrazovka), NAV adaptér (podle verze), montážní šrouby, návod |
| Bezpečnostní pokyny | Před instalací odpojte baterii; nepoužívejte vysokotlaký čistič; neotvírejte kameru |
| Údržba a čištění | Čistěte měkkým vlhkým hadříkem; nepoužívejte ostré předměty |
| Záruka | Zákonná záruka; v případě závady kontaktujte prodejce nebo výrobce |
| Recyklace | Recyklujte obal a výrobek na konci životnosti v souladu s místními předpisy |
Často kladené otázky - CAM35 DOMETIC
Dotazy uživatelů ohledně CAM35 DOMETIC
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Palubní kamera ve formátu PDF zdarma! Najděte svůj návod CAM35 - DOMETIC a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CAM35 značky DOMETIC.
NÁVOD K OBSLUZE CAM35 DOMETIC
Návod k montáži a obsluze .....162
HU
Tolatókamera
– 31 (spätný vodič od batérie, kostra),
- 58 (spätné svetlomety).
- Na spojenie káblov použite krimpovacie kliešte.
- Priskrutkujte kábel pri zapojeniach na vodič 31 (kostra)
– spolu s káblovou koncovkou a ozubenou podložkou na ukostrovaciu skrutku vozidla alebo
– spolu s káblovou koncovkou a skrutkou na plech na plech karosérie.
Dbajte na to, aby bol prenos na kostru dostatočný!
Pri práci na elektrických častiach dodržiavajte nasledovné pokyny:
2 Výhl'adová kamera (len CAM35 TWIN)
3 6-pólový pripájací kábel pre výhl'adovú kameru (len CAM 35 TWIN)
4 6-pólový pripájací kábel pre cúvaciu kameru
Len pre CAM35 TWIN
6.1 Demontáž brzdového svetla
▶ Uvol'nite dve skrutky brzdového svetla (obr. 9, strane 5).
▶ Vytiahnite konektor brzdového svetla (obr. 10, strane 6).
6.2 Uloženie káblov
POZOR! Nebezpečenstvo poškodenia!
- Zaskrutkujte zástrčkové spoje spájacích káblov na ochranu proti vniknutiu vody (obr. 14, strane 7).
- Pri uložení káblov dávajte pozor,
- Upevnite káble bezpečne vo vozidle, aby ste predišli zamotaniu (nebezpečenstvo pádu). Možno tak urobit použitím viazačov káblov, izolačnej pásky alebo prilepením lepidlom.
▶Položte systémový kábel.
6.3 Elektrické zapojenie kamery
POZNÁMKA
- Kábel kamery uložte tak, aby ste sa v prípade potreby demontáže kamery l'ahko dostali k zástrčkovému spoju kamery a predlžovacieho kábla. Demontáž sa tým výrazne zjednoduší.
- Aby sa minimalizovala korózia konektora, dajte malé množstvo mastiva, napr. mastiva na póly, do konektora.
▶Ved'te konektor brzdového svetla cez konzolu.
Konektor (obr. 11 1, strane 6) brzdového svetla opät' pripojte k brzdovému svetlu.
Zapojte kameru tak, ako je znázornené na obr. 12, strane 7 až obr. 14, strane 7.
Legenda k obr. 12, strane 7 a obr. 13, strane 7:
Č. Označenie
| 1 6-pólový pripájací kábel pre cúvaciu kameru |
| 2 Y-adaptér kamery |
| 3 Monitor |
| 4 Y-adaptér monitora |
| 5 Systémový kábel |
| 6 6-pólový pripájací kábel pre výhl’adovú kameru (len CAM35 TWIN) |
| 7 Adaptér NAV (len CAM35 NAV) |
| bl biela, video signál 1 |
| žl žltá, video signál 2 |
| čr čierna |
| če červená |
6.4 Montáž kamery
POZOR!
Brzdové svetlo a konzolu upevnite pomocou dvoch upevňovacích skrutiek 6×25 mm.

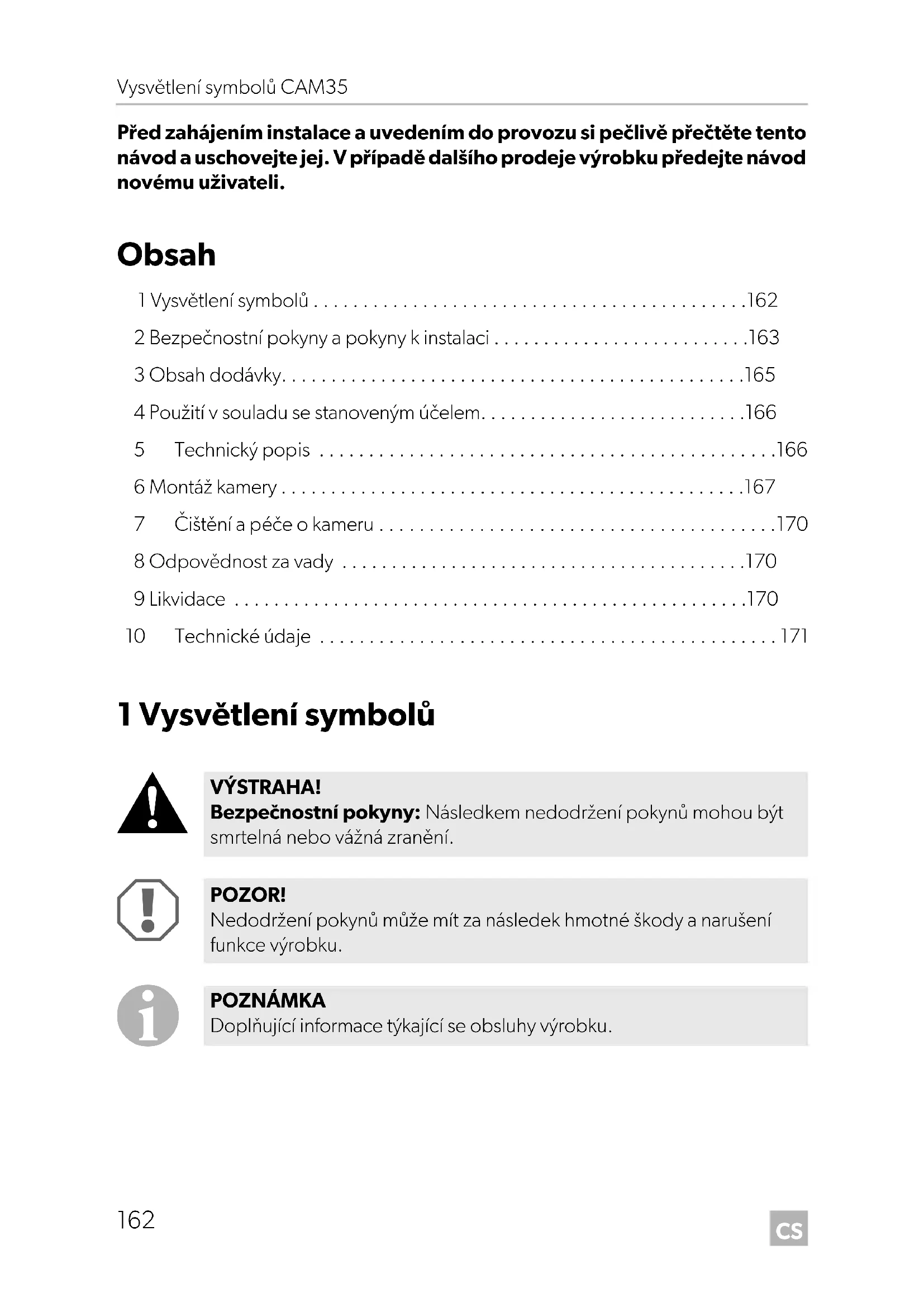

Před zahájením instalace a uvedením do provozu si pečlivě přečtěte tento návod a uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému uživateli.
Obsah
1 Vysvětlení symbolů .....162
2 Bezpečnostní pokyny a pokyny k instalaci .....163
3 Obsah dodávky....165
4 Použití v souladu se stanoveným účelem. 166
5 Technický popis .....166
6 Montáž kamery....167
7 Čištění a péče o kameru .....170
8 Odpovědnost za vady .....170
9 Likvidace ....170
10 Technické údaje ..... 171
1 Vysvětlení symbolů
VÝSTRAHA!
Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.
POZOR!
Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.
POZNÁMKA
Doplňující informace týkající se obsluhy výrobku.
2 Bezpečnostní pokyny a pokyny kinstalaci
Dodržujte předepsané bezpečnostní pokyny a předpisy vydané výrobcem vozidla a autoservisem!
V následujících případech nepřebírá výrobce žádné záruky za škody:
- Chybná montáž nebo chybné připojení
- Poškození výrobku působením mechanických vlivů a přepětí
- Změna výrobku bez výslovného souhlasu výrobce
- Použití k jiným účelům, než jsou popsány v tomto návodu
Dodržujte následující pokyny:
- Z důvodu nebezpečí zkratu musíte před zahájením prací na elektrickém systému vozidla vždy odpojit záporný pól.
V případě vozidel s přídavnou baterií musíte rovněž odpojit záporný pól na této baterii.
- Nesprávně provedené spoje vodičů mohou způsobit zkrat s těmito následky:
– Vznik požáru kabelů
- U v o l n ě n í a i r b a g ů
– Poškození elektronických řídicích zařízení
– Porucha funkcí elektrických zařízení (ukazatele změny směru jízdy, brzdová světla, klakson, zapalování, světla).
- Při práci na následujících vodičích používejte pouze izolované kabelové koncovky, zástrčky a ploché dutinky:
- 30 (přímý vstup z baterie plus),
- 15 (spínaný kontakt plus, za baterií),
- 31 (vedení od baterie, kostra),
- 58 (světlo zpátečky).
Nepoužívejte žádné lustrové svorky (tzv. „čokoláda“).
- Používejte ke spojování kabelů lisovací kleště.
- Přišroubujte kabely v případě přípojek k vodiči 31 (kostra)
– pomocí kabelového oka a zubové podložky k vlastnímu kostřicímu šroubu vozidla nebo
– kabelovým okem a šroubem do plechu k plechu karoserie.
Pamatujte na dobré uzemnění!
Při odpojování záporného pólu baterie dojde v dočasné paměti systémů komfortní elektroniky ke ztrátě uložených dat.
• V závislosti na vybavení vozidla musíte znovu nastavit následující data:
- K ó d r á d i a
- Hodiny ve vozidle
- Spínací hodiny
- Palubnípočítač
- Poloha sedadla
Pokyny k nastavení naleznete v příslušném návodu k obsluze.
Při montáži dodržujte následující pokyny:
- Upevněte součásti kamery, namontované ve vozidle, tak, aby se nemohly za žádných okolností uvolnit (náhlé brzdění, nehoda) a způsobit úrazy posádce vozidla.
- Upevněte součásti systému, které jsou instalovány pod kryty, tak, aby se neuvolnily nebo aby nepoškodily jiné součásti a rozvody a aby nemohly narušovat žádné systémy vozidla (řízení, pedály apod.).
- Při vrtání pamatujte na dostatek volného prostoru pro vrták, abyste zabránili vzniku škod.
- Každý otvor odjehlete a ošetřete jej antikorozním prostředkem.
• Vždy dodržujte bezpečnostní pokyny výrobce vozidla. Některé činnosti (např. na systémech bezpečnostních prvků, jako je AIRBAG apod.) smí provádět pouze školený specializovaný personál.
Při práci na elektrických součástech dodržujte následující pokyny:
-
Ke kontrole napětí v elektrických vodičích používejte pouze diodovou zkoušečku nebo voltmetr.
Zkoušečky s osvětlovacím tělesem odebírají příliš velké množství proudu, následkem může být poškození elektronického systému vozidla. -
Pamatujte při instalaci elektrických přípojek:
– kabely nesmíte zalamovat nebo zkrucovat,
– kabely se nesmějí dřít o rohy a hrany,
– kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami (obr. 1, strana 3).
- Izolujte všechny spoje a přípojky.
- Zajistěte kabely proti mechanickému namáhání vázacími páskami nebo izolační páskou, např. ke stávajícím vodičům.
Kamera je vodotěsná. Těsnění kamery ale nejsou odolná proti působení vysokotlaké čističky (obr. 2, strana 3). Při manipulaci s kamerou proto dodržujte následující pokyny:
- Osoby (včetně dětí), které z důvodu svých fyzických, senzorických nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, nesmějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení.
- Kameru neotevírejte, došlo by k narušení její těsnosti a funkčnosti (obr. 3, strana 3).
- Netahejte za kabely, došlo by k narušení těsnosti a funkčnosti kamery (obr. 4, strana 3).
- Kamera není určena pro provoz pod vodou (obr. 5, strana 3).
3 Obsah dodávky
| Č. naobr. 6, strana 4 | Množství Název Č. výrobku | |||
| 1 | 1 | K | a | m |
| CAM35 REAR | 9102000134 | |||
| CAM35 REAR NAV | 9102000133 | |||
| CAM35 TWIN | 9102000132 | |||
| CAM35 TWIN NAV | 9102000131 | |||
| 2 1 Těsnění – | ||||
| 3 1 CAM35 Y-adaptér CAM | 9600000552 | |||
| 4 1 CAM35 Y-adaptér MON | 9600000553 | |||
| 5 1 Systémový kabel | 9600000137 | |||
| – | 1 NAV-adaptér (pouze CAM35 REARNAV nebo CAM35 TWIN NAV) | 9600000558 | ||
| – 2 | Upevňovací šrouby 6 x 25 mm | |||
| – | – | Návod k montáži a obsluze | ||
4 Použití v souladu se stanoveným účelem
Dvojitá kamera CAM35 je určena přednostně k použití ve vozidlech Fiat Ducato, Citroën Jumper, Peugeot Boxer od modelového roku 2006 s jednoduchou střechou. Konzola kamery se namontuje mezi karoserii a brzdové světlo. Jsou používány ve videosystémech, které slouží ke sledování oblasti kolem vozidla ze sedadla řidiče, např. při posunování nebo parkování.
VÝSTRAHA!
Nebezpečí úrazu osob, způsobených vozidlem.
Systémy couvací kamery jsou určeny k podpoře při couvání. Nezbavují však povinnosti zachovávat během couvání mimořádnou opatrnost.
5 T e c h n i c k y
Zpětná kamera a kamera pro výhled do dálky (jen CAM35 TWIN) jsou umístěny v konzole pro originální brzdové světlo. Obraz kamery je prénášen přes systémový kabel na monitor. CAM35 je vhodná také k prípojení k originálnímu navigačnímu systému Fiat Uconect, protože kamery poskytují videosignál NTSC.
Kameru tvoří mj. následující prvky:
2 Kamera pro výhled do dálky (jen CAM35 TWIN)
3 6pólový přívodní kabel pro kameru pro výhled do dálky (jen CAM35 TWIN)
4 6pólový přívodní kabel pro zpětnou kameru
Jen pro CAM35 TWIN
U modelu CAM35 TWIN musí být připojen monitor se dvěma video vstupy, který lze přepínat mezi obrazem zpětné kamery a kamery pro výhled do dálky.
Kamera pro výhled do dálky prénáší obraz tak, jako byste se dívali do zpětného zrcátka.
Jen pro CAM35 NAV
Kamery CAM35REAR NAV a CAM35 TWIN NAV lze připojit k monitorům jiných výrobců. Je přiložen univerzální adaptér (CAM35 NAV-adaptér).
6 M o n t á ž k a
6.1 Demontáž brzdového světla
▶ Povolte dva šrouby brzdového světla (obr. 9, strana 5).
▶ Vytáhněte zástrčku brzdového světla (obr. 10, strana 6).
6.2 Instalace kabelü
POZOR! Nebezpečí poškození!
- Při vrtání otvorů nejprve zkontrolujte, zda je k dispozici dostatek volného prostoru pro vrták.
- Nesprávná instalace kabelů a kabelových spojů vede vždy k závadám nebo poškození součástí. Správná instalace kabelů nebo kabelových spojů je základním předpokladem trvalé a bezchybné funkce instalovaných součástí.
- Kabely nesmí být po delší dobu v kontaktu s rozpouštědly, jako je např. benzín, protože rozpouštědla mohou kabely poškodit.
Dodržujte proto následující pokyny:
- Používejte k instalaci přívodních kabelů podle možnosti originální průchodky nebo jiné možnosti vedení, např. hrany krytu, větrací mřížky nebo záslepky. Pokud nejsou dostupné žádné průchodky, musíte pro příslušné kabely vyvrtat otvory. Nejdříve se podívejte, zda je na druhé straně případného otvoru dostatek volného místa.
- Podle možností pokládejte kabely vždy uvnitř vozidla, protože tam jsou lépe chráněny než zvenčí vozidla. Pokud kabely i přesto instalujete zvenčí vozidla, dbejte na bezpečné upevnění (použitím vázacích pásek na kabely, izolační pásky apod.).
- K zabránění poškození kabelů pokládejte kabely vždy v dostatečné vzdálenosti od horkých a pohyblivých součástí vozidla (výfukové potrubí, hnací hřídele, dynama, ventilátory, topení apod.). Z důvodu mechanické ochrany používejte chráničky nebo jiné podobné ochranné materiály.
- Z důvodu ochrany proti vniknutí vody přišroubujte konektorové spoje spojovacích kabelů (obr. 14, strana 7).
- Pamatujte při instalaci kabelů, že
- kabely nesmíte ostře zalamovat nebo zkrucovat,
- kabely se nesmějí dřít o rohy a hrany,
- kabely nesmějí být bez ochrany instalovány v průchodkách s ostrými hranami.
- Upevněte kabely ve vozidle bezpečně, abyste zabránili zachycení za kabely (nebezpečí pádu). Můžete to provést použitím vázacích pásků na kabely, izolační pásky nebo lepidla.
▶Uložte systémový kabel.
6.3 Elektrické připojení kamery
POZNÁMKA
- Instalujte kabely kamery tak, aby při případné nutné demontáži byl možný snadný přístup ke konektorovým spojům mezi kamerou a prodlužovacím kabelem. Demontáž je tím výrazně zjednodušena.
- Z důvodu minimalizace koroze naneste na zástrčku trochu maziva, např. mazací tuk na póly.
▶Zástrčku brzdového světla prostrčte konzolou.
Zástrčku (obr. 11 1, strana 6) brzdového světla opět připojte k brzdovému světlu.
Kameru zapojte, jak je ukázáno v obr. 12, strana 7 až obr. 14, strana 7.
Legenda k obr. 12, strana 7 a obr. 13, strana 7:
Č. Název
| 1 6pólový přívodní kabel pro zpětnou kameru |
| 2 Y-adaptér kamery |
| 3 Monitor |
| 4 Y-adaptér monitoru |
| 5 Systémový kabel |
| 6 6pólový přívodní kabel pro kameru pro výhled do dálky (jen CAM35 TWIN) |
| 7 NAV-adaptér (pouze CAM35 NAV) |
| ws bílá, videosignál 1 |
| ge žlutá, videosignál 2 |
| sw černá |
| rt červená |
6.4 Montáž kamery
POZOR!
Dbejte na to, aby byl kabel kamery veden v dolní straně konzoly až k výřezům, aby kabely nebyly sevřené.
Postupujte takto (obr. 15, strana 8):
▶ Brzdové světlo a konzolu upevněte dvěma upevňovacími šrouby 6 x 25 mm.
7 Č i š t ě n í a p
POZOR! Nebezpečí poškození!
Nepoužívejte k čištění žádné tvrdé nebo ostré prostředky, může dojít k poškození přístroje.
Příležitostně vyčistěte kameru mírně zvlhčeným měkkým hadříkem.
8 Odpovědnost za vady
Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo specializovanému prodejci.
K vyřízení opravy nebo záruky nezapomeňte odeslat následující:
• Vadné součásti,
- Kopii účtenky s datem zakoupení,
- Uvedení důvodu reklamace nebo popis vady.
9 Likvidace
▶Obalový materiál likvidujte v odpadu určeném k recyklaci.
Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.
10 Technické údaje
| PerfectViewCAM35 REAR | PerfectViewCAM35 REAR NAV | |
| Výr. č.: 9102000134 9102000133 | ||
| Obrazový senzor: 1/4" CMOS | ||
| Počet obrazových bodů: cca | 345000 pixelů | |
| Standard videa: NTSC | ||
| Citlivost: 1,5 luxů | ||
| Úhel pohledu: cca 150°/60° | diagonálně | |
| Provozní napětí: | 10 V--- až 16 V--- | |
| Spotřeba: 1 W | ||
| Provozní teplota: | -30 °C až +70 °C | |
| Krytí: | IP69k | |
| Odolnost proti vibracím: | 10g | |
| Rozměry Š x V x H(s držákem): | 80 x 30 x 33 mm | |
| Hmotnost: | cca 0,25 kg | |
| PerfectViewCAM35 TWIN | PerfectViewCAM35 TWIN NAV | |
| Výr. č.: 9102000132 9102000131 | ||
| Obrazový senzor: 1/4" CMOS | ||
| Počet obrazových bodů: cca | 345000 pixelů | |
| Standard videa: NTSC | ||
| Citlivost: 1,5 luxů | ||
| Úhel pohledu: cca 150°/60° | diagonálně | |
| Provozní napětí: | 10 V--- až 16 V--- | |
| Spotřeba: 1 W | ||
| Provozní teplota: -30 °C až +70 °C | ||
| Krytí: IP69k | ||
| Odolnost proti vibracím: | 10g | |
| Rozměry Š x V x H(s držákem): | 80 x 30 x 33 mm | |
| Hmotnost: | cca 0,25 kg | |
