BRUGSANVISNING CAM35 DOMETIC

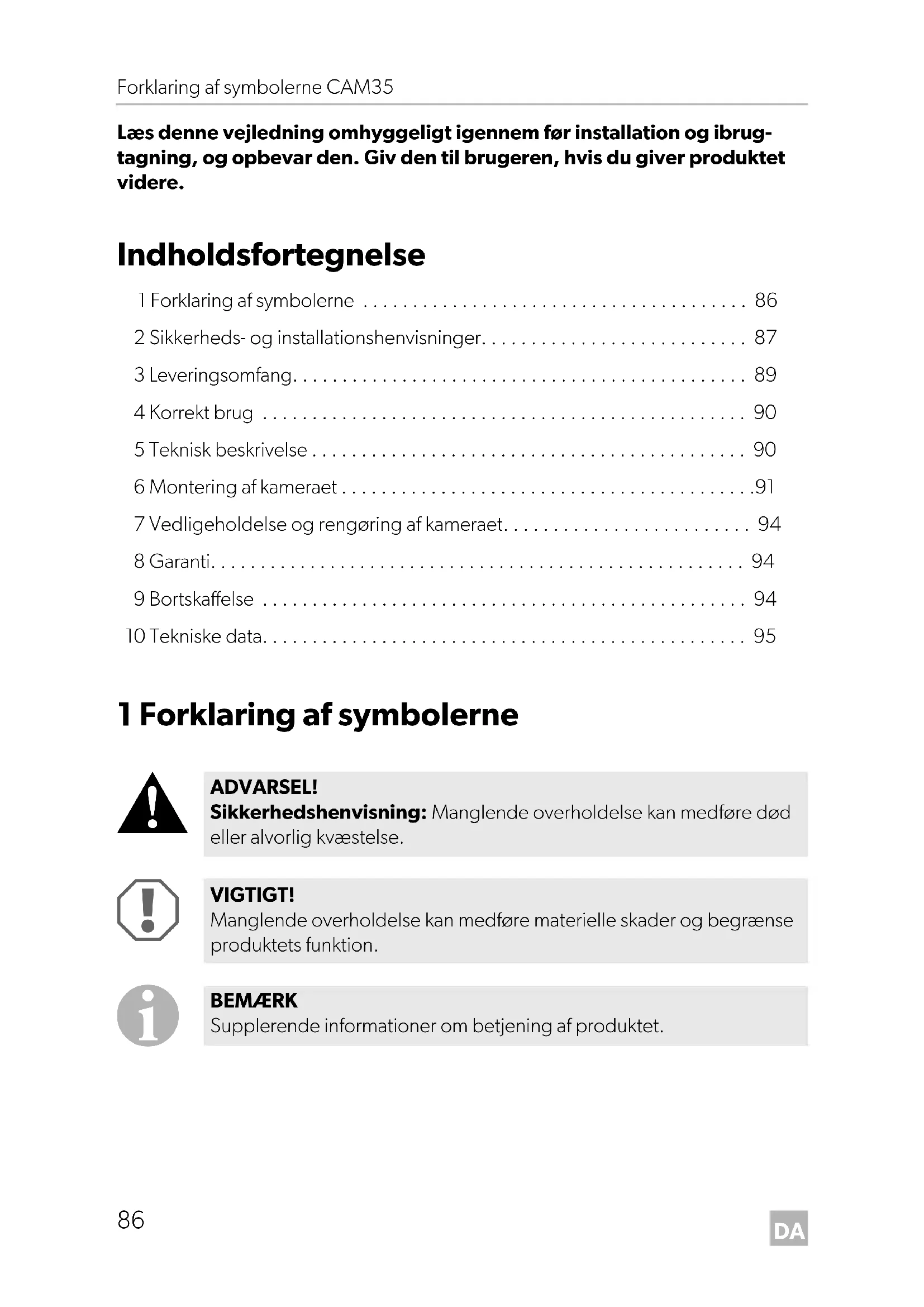

ADVARSEL! Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse. VIGTIGT! Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion. BEMÆRK Supplerende informationer om betjening af produktet. CAM35-IO-16s.book Seite 86 Dienstag, 21. Februar 2017 5:31 17DA CAM35 Sikkerheds- og installationshenvisninger

2 Sikkerheds- og installations- henvisninger Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen! Producenten påtager sig intet ansvar for skader i følgende tilfælde:

• Monterings- eller tilslutningsfejl

• Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding

• Ændringer på produktet uden udtrykkelig tilladelse fra producenten

• Anvendelse til andre formål end dem, der er beskrevet i vejledningen Overhold følgende henvisninger:

• Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretø- jets el-system. Ved køretøjer med ekstra batteri skal du også afbryde minuspolen på dette bat- teri.

• Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning – fører til kabelbrand, – udløser airbaggen, – beskadiger elektroniske styreanordninger, – forårsager, at elektriske funktioner svigter (blinklys, bremselys, horn, tæn- ding, lys).

• Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på følgende ledninger: – 30 (indgang på batteri plus direkte) – 15 (tilkoblet plus, bag batteri) – 31 (tilbageføring fra batteri, stel) – 58 (baklygte) Anvend ikke kronemuffer.

• Anvend en krympetang til at forbinde kablerne.

• Skru ved tilslutninger til ledning 31 (stel) kablet – på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller – på karosseripladen ved hjælp af kabelsko og pladeskrue. Sørg for god stelforbindelse! CAM35-IO-16s.book Seite 87 Dienstag, 21. Februar 2017 5:31 17DA Sikkerheds- og installationshenvisninger CAM35

• Afhængigt af køretøjets udstyr skal du indstille følgende data igen: –Radiokode – Køretøjets ur –Kontaktur – Køretøjets computer – Sædeposition Henvisninger til indstillingen findes i den pågældende betjeningsvejledning. Overhold følgende henvisninger ved monteringen:

• Fastgør de dele af kameraet, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæ- stelse af dem, der sidder i køretøjet.

• Fastgør de af systemets dele, der skal monteres skjult under beklædningerne, så de ikke kan løsne sig, beskadige andre dele og ledninger og begrænse køretø- jets funktioner (styring, pedaler osv.).

• For at undgå skader, når du borer, skal du sørge for tilstrækkeligt frirum, hvor boret kommer ud.

• Fjern grater fra hvert hul, og behandl dem med rustbeskyttelsesmiddel.

• Læs altid sikkerhedshenvisningerne fra køretøjets producent. Nogle arbejder (f.eks. på fastholdelsessystemer som AIRBAG osv.) må kun fore- tages af uddannet fagpersonale. Overhold følgende henvisninger ved arbejde på elektriske dele:

• Anvend kun en diodeprøvelampe eller et voltmeter til spændingskontrol i elek- triske ledninger. Testlamper med et lyselement optager for høj strøm. Derved kan køretøjets elek- tronik beskadiges.

• Når de elektriske tilslutninger etableres, skal det sikres, at de – ikke knækkes eller snos, – ikke skurer mod kanter, – ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter (fig. 1, side 3).

• Isolér alle forbindelser og tilslutninger.

• Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbånd, f.eks. på eksisterende ledninger. CAM35-IO-16s.book Seite 88 Dienstag, 21. Februar 2017 5:31 17DA CAM35 Leveringsomfang

Kameraet er vandtæt. Kameraets tætninger må dog ikke udsættes for en højtryks- renser (fig. 2, side 3). Overhold derfor følgende henvisninger til omgang med kameraet:

• Personer (inkl. børn), der på grund af deres fysiske, sanse- eller mentale evner eller deres uerfarenhed eller uvidenhed ikke er i stand til at anvende produktet sikkert, bør kun anvende dette produkt under en ansvarlig persons opsyn eller anvisning.

• Åbn ikke kameraet, da det reducerer dets tæthed og funktionsevne (fig. 3, side 3).

• Træk ikke i kablerne, da det reducerer kameraets tæthed og funktionsevne (fig. 4, side 3).

• Kameraet er ikke egnet til anvendelse under vand (fig. 5, side 3). 3Leveringsomfang Nr. på fig. 6, side 4 Mængde Betegnelse Artikel-nr. 11Kamera CAM35 CAM35 REAR

– 2 Fastgørelsesskruer 6 x 25 mm – – Monterings- og betjeningsvejled- ning CAM35-IO-16s.book Seite 89 Dienstag, 21. Februar 2017 5:31 17DA Korrekt brug CAM35

4 Korrekt brug Dobbeltkameraet CAM35 er primært tænkt til anvendelse i køretøjerne Fiat Ducato, Citroën Jumper, Peugeot Boxer fra årgang 2006 med enkelt tag. Kamerakonsollen monteres mellem karosseri og bremselygte. De kan anvendes i videosystemer, der anvendes til at iagttage området omkring køretøjet fra førersædet, f.eks. når der ran- geres eller parkeres.

5 Teknisk beskrivelse Bakkameraet og fjernkameraet (kun CAM35 TWIN) er placeret i en konsol til den ori- ginale bremselygte. Kamerabilledet overføres til en monitor via et systemkabel. CAM35 egner sig også til tilslutning til det originale Fiat-navigationssystem Uconect, da kameraerne sender et NTSC-videosignal. Kameraet består bl.a. af følgende elementer: Kun til CAM35 TWIN Ved CAM35 TWIN skal der tilsluttes en monitor med to videoindgange, der kan omstilles mellem billedet fra bak- og fjernkameraet. Fjernkameraet sender billedet, som om du ser i bakspejlet. Kun til CAM35 NAV Kameraerne CAM35REAR NAV og CAM35 TWIN NAV kan tilsluttes til monitorer fra andre producenter. Der er vedlagt en universaladapter (CAM35 NAV-adapter). ADVARSEL! Fare for personskader på grund af køretøjet. Bakkamerasystemer er en støtte, når der bakkes, men de fritager dig ikke fra din pligt til at udvise særlig forsigtighed, når du bakker. Nr. påfig. 8, side 5Betegnelse1Bakkamera2 Fjernkamera (kun CAM35 TWIN) 3 Tilslutningskabel med 6 ledere til fjernkamera (kun CAM35 TWIN) 4 Tilslutningskabel med 6 ledere til bakkamera CAM35-IO-16s.book Seite 90 Dienstag, 21. Februar 2017 5:31 17DA CAM35 Montering af kameraet

6Montering af kameraet

6.1 Afmontering af bremselygten

➤ Løsn de to skruer på bremselygten (fig. 9, side 5). ➤ Træk stikket på bremselygten ud (fig. 0, side 6).

6.2 Trækning af kabler

Overhold derfor følgende henvisninger:

• Anvend originale gennemføringer eller andre gennemføringsmuligheder, f.eks. beklædningskanter, ventilationsgitre eller blindstik, til gennemføringen af tilslut- ningskablerne. Hvis der ikke findes gennemføringer, skal du bore huller til de pågældende kabler. Kontrollér først, om der er tilstrækkeligt frirum, hvor boret kommer ud.

• Hvis det er muligt, skal kablerne altid trækkes inde i køretøjet. Dér er de bedre beskyttet end uden på køretøjet. Hvis du alligevel trækker kablerne uden på køretøjet, skal de fastgøres sikkert (med ekstra kabelbindere, isoleringsbånd osv.).

• For at undgå, at kablet beskadiges, skal der altid være tilstrækkelig afstand til dele på køretøjet, der er varme eller bevæger sig (udstødningsrør, drivaksler, dynamo, ventilatorer, varmeapparater osv.). Anvend bølgerør eller lignende beskyttelsesmaterialer til mekanisk beskyttelse.

• Skru forbindelseskablernes stikforbindelser sammen for at beskytte dem mod, at der trænger vand ind (fig. d, side 7). VIGTIGT! Fare for beskadigelse!

• Hvis du borer huller, skal du forinden kontrollere, om der er tilstræk- keligt frirum, hvor boret kommer ud.

• Kabelføringer og kabelforbindelser, der ikke er korrekte, fører igen og igen til fejlfunktioner ved eller beskadigelser på komponenter. En korrekt kabelføring og kabelforbindelse er grundforudsætningen for, at de monterede komponenter fungerer konstant og fejlfrit.

• Kablerne må ikke komme i berøring med opløsningsmidler, som f.eks. benzin, i længere tid, da opløsningsmidler ville beskadige kablerne. CAM35-IO-16s.book Seite 91 Dienstag, 21. Februar 2017 5:31 17DA Montering af kameraet CAM35

• Når kablerne trækkes, skal det sikres, at de – ikke knækkes eller snos kraftigt, – ikke skurer mod kanter, – ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter.

• Fastgør kablerne sikkert inde i køretøjet for at undgå at hænge fast (fare for at falde). Dette kan foretages ved at anvende kabelbindere, isoleringsbånd eller ved fastklæbning med klæbemiddel. ➤ Træk systemkablet.

6.3 Elektrisk tilslutning af kameraet

➤ Før bremselygtens stik gennem konsollen. ➤ Stik igen bremselygtens stik (fig. a 1, side 6) på bremselygten. ➤ Tilslut kameraet som vist på fig. b, side 7 til fig. d, side 7. BEMÆRK

• Træk kamerakablet, så du nemt kan nå stikforbindelsen mellem kamera og forlængerkabel, hvis det evt. bliver nødvendigt at afmon- tere kameraet. Afmonteringen gøres derved betydeligt enklere.

• Smør lidt fedt, f.eks. polfedt, i et af stikkene for at begrænse korrosion i stikket. CAM35-IO-16s.book Seite 92 Dienstag, 21. Februar 2017 5:31 17DA CAM35 Montering af kameraet

Gå frem på følgende måde (fig. e, side 8): ➤ Fastgør bremselygten og konsollen med de to fastgørelsesskruerne 6 x 25 mm. Nr. Betegnelse 1 Tilslutningskabel med 6 ledere til bakkamera 2 Y-adapter kamera 3 Monitor 4 Y-adapter monitor 5Systemkabel 6 Tilslutningskabel med 6 ledere til fjernkamera (kun CAM35 TWIN) 7 NAV-adapter (kun CAM35 NAV) ws Hvid, videosignal 1 ge Gul, videosignal 2 sw Sort rt Rød VIGTIGT! Sørg for, at kamerakablerne i konsollens underside føres helt hen til udsparingerne, så kablerne ikke klemmes. CAM35-IO-16s.book Seite 93 Dienstag, 21. Februar 2017 5:31 17DA Vedligeholdelse og rengøring af kameraet CAM35

➤ Rengør af og til kameraet med en blød, fugtig klud. 8 Garanti Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din for- handler. Ved reparation eller krav om garanti skal du indsende følgende:

• En kopi af regningen med købsdato

• En reklamationsgrund eller en fejlbeskrivelse 9 Bortskaffelse ➤ Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse. VIGTIGT! Fare for beskadigelse! Anvend ikke skarpe eller hårde midler til rengøring, da det kan beska- dige apparatet. CAM35-IO-16s.book Seite 94 Dienstag, 21. Februar 2017 5:31 17DA CAM35 Tekniske data
