| Merke | Dometic |
| Modell | CAM35 |
| Produkttype | Ryggekamera (videohjelpesystem for rygging) |
| Tilgjengelige varianter | CAM35 REAR, CAM35 REAR NAV, CAM35 TWIN, CAM35 TWIN NAV |
| Bildesensor | 1/4" CMOS, ca. 345 000 piksler |
| Videostandard | NTSC |
| Synsvinkel | Ca. 150° (horisontal) / 60° (vertikal), diagonal |
| Følsomhet | 1,5 lux |
| Driftsspenning | 10 V til 16 V DC |
| Strømforbruk | 1 W |
| Driftstemperatur | -30 °C til +70 °C |
| Beskyttelsesklasse | IP69k (vanntett, tåler høytrykksspyler med forsiktighet) |
| Vibrasjonsmotstand | 10 g |
| Mål (L × H × D med braketten) | 80 × 30 × 33 mm |
| Vekt | Ca. 0,25 kg |
| Tiltenkt bruk | Kjøretøy Fiat Ducato, Citroën Jumper, Peugeot Boxer (enkelttak) fra 2006 |
| Leveringsinnhold | Kamera, systemkabel, Y-adaptere (kamera og skjerm), NAV-adapter (avhengig av versjon), festeskruer, bruksanvisning |
| Sikkerhetsinstrukser | Koble fra batteriet før installasjon; ikke bruk høytrykksspyler; ikke åpne kameraet |
| Vedlikehold og rengjøring | Rengjør med en myk, fuktig klut; ikke bruk skarpe gjenstander |
| Garanti | Lovfestet garanti; kontakt forhandler eller produsent ved feil |
| Avfallshåndtering | Resirkuler emballasjen og produktet ved endt levetid i henhold til lokale forskrifter |
Ofte stilte spørsmål - CAM35 DOMETIC
Brukerspørsmål om CAM35 DOMETIC
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Dashcam i PDF-format gratis! Finn veiledningen din CAM35 - DOMETIC og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. CAM35 av merket DOMETIC.
BRUKSANVISNING CAM35 DOMETIC
Monterings- og bruksanvisning..... 107
FI
Peruutusvideokamera
5 Teknisk beskrivelse
Forklaring til fig. 12, side 7 og fig. 13, side 7:
7 Vedligeholdelse og rengøring af kameraet
VIGTIGT! Fare for beskadigelse!
Les bruksanvisningen nøye før du monterer og tar apparatet i bruk, og ta vare på den. Hvis produktet selges videre, må du sørge for å gi bruksanvisningen videre også.
Innholdsfortegnelse
1 Symbolforklaring....107
2 Råd om sikkerhet og montering....108
3 Leveringsomfang....110
4 Tiltenkt bruk....111
5 Teknisk beskrivelse....111
6 Montering av kameraet....112
7 Vedlikehold og rengjøring av kameraet. 115
8 Garanti....115
9 Avfallshändtering 115
10 Tekniske spesifikasjoner 116
1 S y m b o l f o
ADVARSEL!
Sikkerhetsregel: Hvis man ikke overholder denne regelen, kan det føre til død eller alvorlig skade.
PASS PÅ!
Utfyllende informasjon om bruk av produktet.
2 Råd om sikkerhet og montering
Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt!
Produsenten tar i følgende tilfeller intet ansvar for skader:
• Montasje- eller tilkoblingsfeil
- Skader på produktet på grunn av mekanisk påvirkning og overspenninger
- Endringer på produktet uten at det er gitt uttrykkelig godkjenning av produsenten
- Bruk til andre formål enn det som er beskrevet i veiledningen
Følg disse rådene:
-
På grunn av kortslutningsfaren må man alltid koble fra minuspolen før man utfører arbeid på kjøretøyets elektronikk.
På kjøretøy med hjelpebatteri må man også koble fra minuspolen på dette. -
Feil på ledningsforbindelser kan føre til at det på grunn av kortslutning oppstår – kabelbrann,
- at kollisjonsputen utløses,
– at de elektroniske styreanordningene blir skadet,
– at elektriske funksjoner faller ut (blinklys, bremselys, horn, tenning, lys).
- Bruk bare isolerte kabelsko, kontakter og flatstifthylser ved arbeide på de følgende kablene:
- 30 (inngang fra batteriets pluss direkte),
-15 (koblet pluss, bak batteri),
- 31 (tilbakeleder fra batteri, jord),
- 58 (ryggelys).
Ikke bruk kabelklemmer.
- Bruk en krympetang for å forbinde kabelen.
- Skru fast kabelen ved tilkobling til ledning 31 (jord)
- med kabelsko og låseskive til kjøretøyets jordkobling eller
- med kabelsko og plateskrue til karosseriet.
Pass på at du har god jordforbindelse!
Ved frakobling av batterienes minuspol mister alle flyktige minner i komfortelektro-nikken de lagrede dataene.
- Følgende data må stilles inn på nytt, avhengig av kjøretøyets utrustning:
- R a d i o k o d e
- K j ø r e t ø y u r
- T i d s u r
- K j ø r e c o m p u t e r
- Sitteposisjon
Råd vedrørende innstilling finner du i relevant bruksanvisning.
Vær oppmerksom på følgende ved montering:
- Fest kameradelene som er montert i kjøretøyet, slik at de ikke under noen omstendighet (bråbremsing, trafikkuhell) løsner og skader passasjerene.
- Fest tilhørende deler skjult under paneler, slik at de ikke kan løsne eller skade andre deler og ledninger, og slik at de ikke påvirker kjøretøyets funksjon (styring, pedaler osv.).
• Pass på at det er tilstrekkelig ledig plass for utgangen av boret for å unngå skader. - Fjern gradene på alle hull som bores, og behandle hullene med rustbeskyttelsesmiddel.
- Følg alltid sikkerhetsrådene fra kjøretøyprodusenten.
Enkelte arbeider får bare utføres av utdannet fagpersonale (for eksempel på fastholdende systemer som AIRBAG osv.).
Vær oppmerksom på følgende ved arbeid på elektriske deler:
- Bruk kun en diodetestlampe eller et voltmeter til testing av spenningen i elektriske ledninger.
Testlamper med et lyselement som forbruker for mye strøm kan skade kjøretøyelektronikken.
- Ved legging av elektriske tilkoblinger må du påse at de
- ikke blir knekt eller deformert,
- ikke gnis mot kanter,
-
ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter (fig. 1, side 3).
-
Isoler alle forbindelser og tilkoblinger.
- Sikre kabelen mot mekanisk belastning med kabelinnføringer eller isolasjonsbånd, f.eks. på eksisterende ledninger.
Kameraet er vanntett. Tetningene i kameraet motstår ikke en høytrykkspumpe (fig. 2, side 3). Vær derfor oppmerksom på følgende ved håndtering av kameraet:
- Personer (inklusive barn) som på grunn av sine fysiske, sensoriske eller mentale ferdigheter eller på grunn av sin uerfarenhet eller manglende kjennskap ikke er i stand til å bruke produktet på en sikker måte, må ikke bruke dette produktet uten oppsyn eller anvisning fra en ansvarlig person.
- Åpne ikke kameraet, da dette skader tettheten og funksjonsdyktigheten (fig. 3, side 3).
- Trekk ikke i kablene, da dette skader tettheten og funksjonsdyktigheten for kameraet (fig. 4, side 3).
- Kameraet er ikke egnet for drift under vann (fig. 5, side 3).
3 L e v e r i n g s
| Nr. i fig. 6, side 4 | Antall Betegnelse Artikkelnr. | |||
| 1 | 1 | K | a | m e |
| CAM35 REAR | 9102000134 | |||
| CAM35 REAR NAV | 9102000133 | |||
| CAM35 TWIN | 9102000132 | |||
| CAM35 TWIN NAV | 9102000131 | |||
| 2 | 1 | T | e | t t |
| 3 | 1 | CAM35 Y-adapter CAM | 9600000552 | |
| 4 | 1 | CAM35 Y-adapter MON | 9600000553 | |
| 5 | 1 | Systemkabel | 9600000137 | |
| - | 1 | NAV-adapter (kun CAM35 REAR NAV eller CAM35 TWIN NAV) | 9600000558 | |
| - | 2 | Festeskruer 6 x 25 mm | ||
| - | - | Monterings- og bruksanvisning | ||

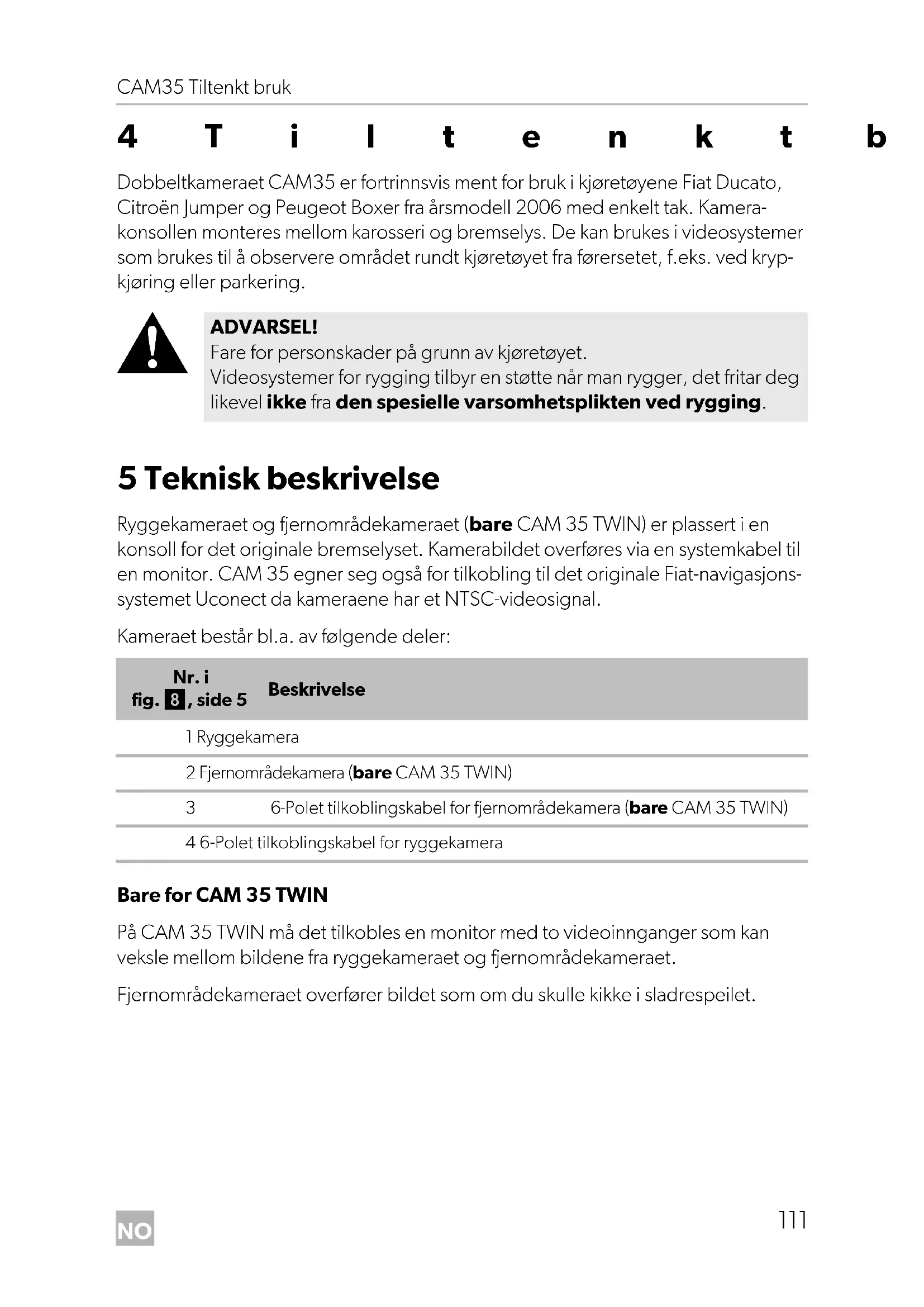

4 T i l t e n k t b
Dobbeltkameraet CAM35 er fortrinnsvis ment for bruk i kjøretøyene Fiat Ducato, Citroën Jumper og Peugeot Boxer fra årsmodell 2006 med enkelt tak. Kamera-konsollen monteres mellom karosseri og bremselys. De kan brukes i videosystemer som brukes til å observere området rundt kjøretøyet fra førersetet, f.eks. ved kryp-kjøring eller parkering.
ADVARSEL!
Fare for personskader på grunn av kjøretøyet.
Videosystemer for rygging tilbyr en støtte når man rygger, det fritar deg likevel ikke fra den spesielle varsomhetsplikten ved rygging.
5 Teknisk beskrivelse
Ryggekameraet og fjernområdekameraet (bare CAM 35 TWIN) er plassert i en konsoll for det originale bremselyset. Kamerabildet overføres via en systemkabel til en monitor. CAM 35 egner seg også for tilkobling til det originale Fiat-navigasjons-systemet Uconect da kameraene har et NTSC-videosignal.
Kameraet består bl.a. av følgende deler:
På CAM 35 TWIN må det tilkobles en monitor med to videoinnganger som kan veksle mellom bildene fra ryggekameraet og fjernområdekameraet.
Kameraene CAM35REAR NAV og CAM35 TWIN NAV kan tilkobles til monitorer fra andre produsenter. Det ligger ved en universaladapter (CAM35 NAV-adapter).
6 M o n t e r i n g
6.1 Demontere bremselys
▶ Løsne de to skruene på bremselyset (fig. 9, side 5).
▶ Trekk ut pluggen til bremselyset (fig. 10, side 6).
6.2 Legging av kabel
PASS PÅ! Fare for skade!
- Kontroller på forhånd om det er nok plass til at boret kan komme ut, när du borer hull.
- Kabellegging og kabelforbindelser som ikke er utført fagmessig, fører ofte til feilfunksjoner eller skader på komponenter. Korrekt kabellegging hhv. kabelforbindelse er den viktigste forutsetningen for varig og feilfri funksjon til ettermonterte komponenter.
- Kabelen må ikke komme i kontakt med løsningsmidler som for eksempel bensin over lengre tid, da løsningsmiddelet kan skade kabelen.
Følg derfor disse rådene:
- For å føre gjennom tilkoblingskabelen bruker du originalgjennomføringer eller andre gjennomføringsmuligheter, som f.eks. panelkanter, luftegitter eller blind-bryter. Hvis det ikke finnes noen gjennomføringer tilgjengelig, må du bore hull for de aktuelle kablene. Se etter på forhånd om det er nok plass til at boret kan komme ut.
- Legg alltid kabelen inne i kjøretøyet hvis det er mulig, der er de bedre beskyttet enn utenpå kjøretøyet.
Hvis du likevel legger kablene utenpå kjøretøyet, må du sørge for at de festes sik-kert (med ekstra kabelskjøtestykker, isolasjonsbånd osv.).
- Ved legging av kabel må du alltid holde tilstrekkelig avstand til varme og bevegelige deler på kjøretøyet (eksosrør, drivakslinger, dynamoer, vifter, oppvarming osv.) for å unngå skader på kabelen. Til mekanisk beskyttelse brukes bølgerør eller lignende beskyttelsesmaterialer.
- Skru fast kontaktforbindelsen til forbindelseskabelen for å hindre vanninntrenging (fig. 14, side 7).
- Ved legging av kablene må du passe på at disse
– Ikke blir knekt eller deformert,
- ikke gnis mot kanter,
- ikke legges uten beskyttelse gjennom gjennomføringer som har skarpe kanter.
- Fest kabelen skikkelig i kjøretøyet for å unngå at noe hektes fast i den. Dette kan gjøres ved å bruke kabelstrips, isoleringstape eller fastliming.
▶Legg systemkabelen.
6.3 Koble til kameraet elektrisk
MERK
- Legg kamerakabelen slik at det ved en evt. nødvendig demontering av kameraet er lett å komme til pluggforbindelsen mellom kamera og forlengelseskabel. På denne måten blir demonteringen betydelig enklere.
- For å minimere korrosjon i kontakten, smør inn litt fett, for eksempel polfett, inn i kontakten.
▶Før pluggen til bremselyset gjennom konsollen.
▶ Sett pluggen (fig. 11 1, side 6) til bremselyset på bremselyset igjen.
▶ Tilkoble kameraet som vist i fig. 12, side 7 til fig. 14, side 7.
Billedtekst til fig. 12, side 7 og fig. 13, side 7:
| Nr. Betegnelse |
| 1 6-polet tilkoblingskabel for ryggekamera |
| 2 Y-adapter kamera |
| 3 Monitor |
| 4 Y-adapter monitor |
| 5 S y s t e m k a b e l |
| 6 6-polet tilkoblingskabel for fjernområdekamera (bare CAM 35 TWIN) |
| 7 NAV-adapter (bare CAM35 NAV) |
| hv Hvit, videosignal 1 |
| ge Gul, videosignal 2 |
| sw Svart |
| rt Rød |
6.4 Montere kameraet
PASS PÅ!
Pass på å føre kamerakablene på konsollens underside helt til åpningene, slik at kablene ikke klemmes.
Gå fram på følgende måte (fig. 15, side 8):
▶ Fest bremselyset og konsollen med de to festeskruene 6 x 25 mm.
7 Vedlikehold og rengjøring av kameraet
PASS PÅ! Fare for skade!
Bruk ikke skarpe eller harde hjelpemidler til rengjøring, da det kan skade apparatet.
▶Rengjør kameraet av og til med en fuktig klut.
8 Garanti
Lovmessig garantitid gjelder. Hvis produktet skulle være defekt, kontakter du produsentens filial i ditt land (du finner adressene på baksiden av veiledningen) eller til din faghandler.
Ved henvendelser vedrørende reparasjon eller garanti, må du sende med følgende:
•defekt komponenter,
- kopi av kvitteringen med kjøpsdato,
- årsak til reklamasjonen eller beskrivelse av feilen.
9 Avfallshåndtering
▶ Lever emballasje til resirkulering så langt det er mulig.
Når du tar produktet ut av drift for siste gang, må du sørge for å få informasjon om deponeringsforskrifter hos nærmeste resirkuleringsstasjon eller hos din faghandler.
10 Tekniske spesifikasjoner
| PerfectViewCAM35 REAR | PerfectViewCAM35 REAR NAV | |
| Art.nr.: 9102000134 9102000133 | ||
| Bildesensor: 1/4" CMOS | ||
| Bildepunkter: ca. 345 000 piksler | ||
| Videostandard: NTSC | ||
| Følsomhet: 1,5 lux | ||
| Synsvinkel: ca. 150°/60° diagonalt | ||
| Driftsspenning: | 10 V--- til 16 V--- | |
| Forbruk: 1 W | ||
| Driftstemperatur: -30 °C til +70 °C | ||
| Kapslingsgrad: | IP69k | |
| Vibrasjonsfasthet: | 10g | |
| Mål B x H x D(med holder): | 80 x 30 x 33 mm | |
| Vekt: | ca. 0,25 kg | |
| PerfectViewCAM35 TWIN | PerfectViewCAM35 TWIN NAV | |
| Art.nr.: 9102000132 9102000131 | ||
| Bildesensor: 1/4" CMOS | ||
| Bildepunkter: ca. 345 000 piksler | ||
| Videostandard: NTSC | ||
| Følsomhet: 1,5 lux | ||
| Synsvinkel: ca. 150°/60° diagonalt | ||
| Driftsspenning: | 10 V--- til 16 V--- | |
| Forbruk: 1 W | ||
| Driftstemperatur: -30 °C til +70 °C | ||
| Kapslingsgrad: IP69k | ||
| Vibrasjonsfasthet: 10g | ||
| Mål B x H x D(med holder): | 80 x 30 x 33 mm | |
| Vekt: | ca. 0,25 kg | |
