| Märke | Dometic |
| Modell | CAM35 |
| Produkttyp | Backkamera (videoassistanssystem för backning) |
| Tillgängliga varianter | CAM35 REAR, CAM35 REAR NAV, CAM35 TWIN, CAM35 TWIN NAV |
| Bildsensor | 1/4" CMOS, ca 345 000 pixlar |
| Videostandard | NTSC |
| Betraktningsvinkel | Cirka 150° (horisontell) / 60° (vertikal), diagonal |
| Känslighet | 1,5 lux |
| Driftspänning | 10 V till 16 V DC |
| Strömförbrukning | 1 W |
| Arbetstemperatur | -30 °C till +70 °C |
| Skyddsklass | IP69k (vattentät, tål högtryckstvätt med försiktighet) |
| Vibrationsmotstånd | 10 g |
| Mått (L × H × D med fäste) | 80 × 30 × 33 mm |
| Vikt | Cirka 0,25 kg |
| Avsedd användning | Fordon Fiat Ducato, Citroën Jumper, Peugeot Boxer (enkelt tak) från 2006 |
| Leveransinnehåll | Kamera, systemkabel, Y-adapter (kamera och skärm), NAV-adapter (beroende på version), fästskruvar, manual |
| Säkerhetsanvisningar | Koppla bort batteriet före installation; använd inte högtryckstvätt; öppna inte kameran |
| Underhåll och rengöring | Rengör med en mjuk, fuktig trasa; använd inga vassa föremål |
| Garanti | Lagstadgad garanti; kontakta återförsäljaren eller tillverkaren vid fel |
| Avfallshantering | Återvinn förpackningen och produkten vid livslutets slut enligt lokala bestämmelser |
Vanliga frågor - CAM35 DOMETIC
Användarfrågor om CAM35 DOMETIC
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Dashcam i PDF-format gratis! Hitta din manual CAM35 - DOMETIC och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. CAM35 av märket DOMETIC.
BRUKSANVISNING CAM35 DOMETIC
Backningsvideokamera
Monterings- och bruksanvisning ..... 97
NO
Ryggevideokamera
Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.
Innehållsförteckning
1 Förklaring till symboler 97
2 Säkerhets- och monteringsanvisningar 98
3 Leveransomfattning....100
4 Ändamålsenlig användning 101
5 Teknisk beskrivning....101
6 Montera kameran ....102
7 Skötsel och rengöring av kameran....104
8 Garanti....104
9 Avfallshantering....104
10 Tekniska data....105
1 Förklaring till symboler
WARNING!
Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.
OBSERVERA!
Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.
ANVISNING
Kompletterande information om användning av produkten.

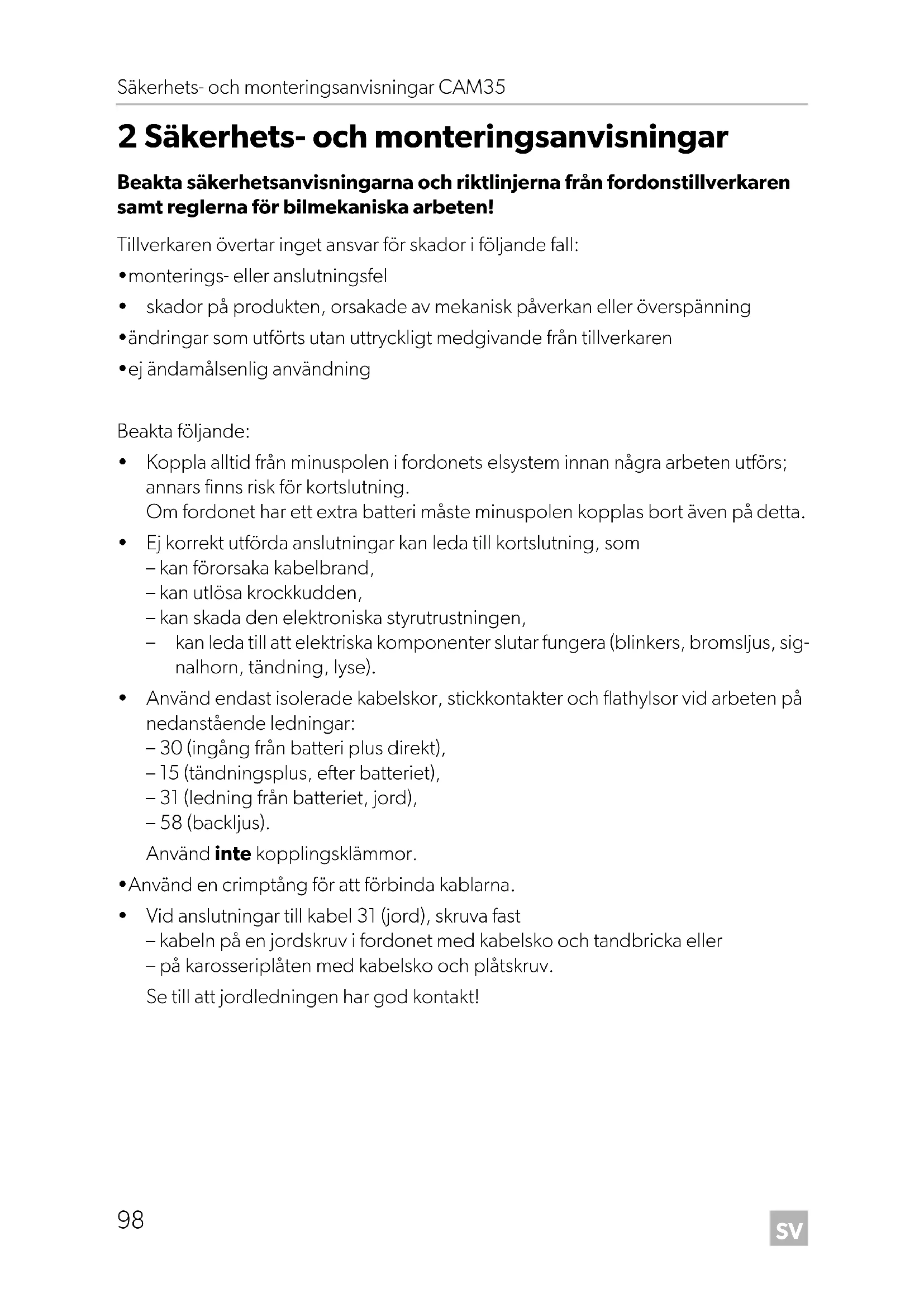

2 Säkerhets- och monteringsanvisningar
Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten!
Tillverkaren övertar inget ansvar för skador i följande fall:
• monterings- eller anslutningsfel
- skador på produkten, orsakade av mekanisk påverkan eller överspänning
- ändringar som utförts utan uttryckligt medgivande från tillverkaren
- ej ändamålsenlig användning
Beakta följande:
- Koppla alltid från minuspolen i fordonets elsystem innan några arbeten utförs; annars finns risk för kortslutning. Om fordonet har ett extra batteri måste minuspolen kopplas bort även på detta.
- Ej korrekt utförda anslutningar kan leda till kortslutning, som
- kan förorsaka kabelbrand, - kan utlösa krockkudden, - kan skada den elektroniska styrutrustningen,
- kan leda till att elektriska komponenter slutar fungera (blinkers, bromsljus, signalhorn, tändning, lyse).
- Använd endast isolerade kabelskor, stickkontakter och flathylsor vid arbeten på nedanstående ledningar:
- 30 (ingång från batteri plus direkt), - 15 (tändningsplus, efter batteriet), - 31 (ledning från batteriet, jord), - 58 (backljus).
Använd inte kopplingsklämmor.
- Använd en crimptång för att förbinda kablarna.
- Vid anslutningar till kabel 31 (jord), skruva fast - kabeln på en jordskruv i fordonet med kabelsko och tandbricka eller - på karosseriplåten med kabelsko och plåtskruv.
Se till att jordledningen har god kontakt!
När batteriets minuspol kopplas bort försvinner alla data ur komfortelektronikens flyktiga minnen.
- Beroende på fordonsutrustning måste följande data ställas in på nytt:
$$ \begin{array}{l} - r a d i o k o d \ - k l o c k a \ - \text { t i d u r } (\text { t i m e r }) \ - \text { for } d \text { o n s d a t o r } \ - s \ddot {a} t e s p o s i t i o n \ \end{array} $$
Inställningarna beskrivs i respektive bruksanvisning.
Beakta följande anvisningar vid monteringen:
- Fäst de delar till kameran som monteras inne i fordonet så att de inte kan lossna och skada personerna i fordonet (t.ex. vid kraftiga inbromsningar, trafikolyckor).
- Fäst de delar av systemet som monteras under täckplattor el.dyl. på så sätt att de inte kan lossna, eller skada andra delar och ledningar resp. störa några fordonsfunktioner (styrning, pedaler o.s.v.).
- Se till att det finns tillräckligt mycket plats för borrspetsen så att inga delar skadas av misstag.
- Grada av borrhålen och behandla hålen med rostskyddsmedel.
- Beakta fordonstillverkarens säkerhetsanvisningar.
Vissa arbeten (t.ex. på säkerhetsutrustningen, som AIRBAG o.s.v.) får endast utföras av behörigt fackfolk.
Beakta följande anvisningar vid arbeten på elsystemet:
- Använd endast en diod-testlampa eller en voltmeter för att testa spänningen i elkablar.
Testlampor med andra ljuskällor förbrukar för mycket ström och kan på så sätt skada fordonets elsystem.
- Se till när elledningar dras att
– de inte böjs till eller vrids,
- de inte skaver mot kanter,
- skydd används om de dras genom genomföringar med vassa kanter (bild 1, sida 3).
- Isolera alla kopplingar och anslutningar.
- Skydda kablarna mot mekanisk belastning genom kabelband eller isoleringsband, t.ex. på befintliga ledningar.
Kameran är vattentät. Kamerans tätningar tål dock inte en högtryckstvätt (bild 2, sida 3). Beakta därför alltid nedanstående:
- Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda produkten på ett säkert sätt, bör inte använda denna produkt utan uppsikt eller hjälp av en ansvarig person.
- Öppna inte kameran, det kan inverka negativt på kamerans täthet och funktion (bild 3, sida 3).
- Drag inte i kablarna, det kan inverka negativt på kamerans täthet och funktion (bild 4, sida 3).
- Kameran får inte användas under vatten (bild 5, sida 3).
3 Leveransomfattning
| Nr på bild 6, sida 4 | Mängd Beteckning Artikelnr | ||||
| 1 | 1 | K | a | m | e |
| CAM35 REAR | 9102000134 | ||||
| CAM35 REAR NAV | 9102000133 | ||||
| CAM35 TWIN | 9102000132 | ||||
| CAM35 TWIN NAV | 9102000131 | ||||
| 2 | 1 | T | ä | t | n |
| 3 1 | CAM35 Y-adapter CAM | 9600000552 | |||
| 4 1 | CAM35 Y-adapter MON | 9600000553 | |||
| 5 1 | Systemkabel | 9600000137 | |||
| - | 1 | NAV-adapter (bara CAM35 REAR NAV eller CAM35 TWIN NAV) | 9600000558 | ||
| -2 | Fästskruvar 6 x 25 mm | ||||
| - | - | Monterings- och bruksanvisning | |||
4 Ändamålsenlig användning
Dubbelkameran CAM35 är framför allt avsedd för användning i fordonen Fiat Ducato, Citroën Jumper, Peugeot Boxer från modell 2006 med enkelt tak. Kamera-konsolen monteras mellan karosseriet och bromsljuset. De kan användas tillsam-mans med videosystem för övervakning av området runt om fordonet, t.ex. vid parkering. Övervakningen sker direkt från förarstolen.
WARNING!
Risk för fordonsrelaterade personskador.
Backvideosystem är till för att underlätta backningen, d.v.s. föraren måste alltid iaktta största försiktighet under backningen.
5 Teknisk beskrivning
Backkameran och siktkameran (bara CAM35 TWIN) är monterade i konsolen för original bromsljusen. Kamerabilden överförs via en systemkabel till en monitor. CAM 35 kan även anslutas till Fiats original navigationssystem Uconect, eftersom kamerorna skickar en NTSC-videosignal.
Kameran består bland annat av följande delar:
| Nr påbild 8, sida 5 | Beteckning |
| 1 Backkamera | |
| 2 Siktkamera (bara CAM35 TWIN) | |
| 3 | 6-Polig anslutningskabel för siktkameran (bara CAM35 TWIN) |
| 4 6-Polig anslutningskabel för backkameran | |
Bara för CAM35 TWIN
På CAM35 TWIN måste man ansluta en monitor med två videoingångar, så att det går att koppla om mellan bilderna från back- och siktkameran.
Siktkameran visar bilden på samma sätt som det skulle se ut i backspegeln.
Bara för CAM35 NAV
Kamerorna CAM35REAR NAV och CAM35 TWIN NAV kan anslutas till monitorer från andra tillverkare. En universaladapter (CAM35 NAV-adapter) medföljer.
6 Montera kameran
6.1 Demontera bromsljuset
▶ Lossa de två skruvarna till bromsljuset (bild 9, sida 5).
▶ Dra ut kontakten till bromsljuset (bild 10, sida 6).
6.2 Kabeldragning
OBSERVERA! Risk för skador!
- När du borrar hål, kontrollera först att det finns tillräckligt mycket plats för borrspetsen.
- Felaktig kabeldragning och kabelanslutning leder ofta till felaktiga funktioner eller skador på komponenterna. Korrekt kabeldragning och anslutning krävs för att komponenterna ska fungera felfritt under en lång tid.
- Kablarna får inte komma i kontakt med lösningsmedel, t.ex. bensin, under längre tid; lösningsmedel kan skada kablarna.
Beakta därför följande anvisningar:
- Använd om möjligt originalgenomföringar eller andra genomföringar som t.ex. fogar, ventilationsgaller eller oanvända anslutningar för anslutningskablarna. Om det inte finns lämpliga genomföringar måste man borra hål för kablarna. Kontroll-era först att det finns tillräckligt mycket plats för borrspetsen.
- Dra om möjligt alltid kablarna inne i fordonet, där de är bättre skyddade än på utsidan.
Om kablarna dras på utsidan: Se till att de sätts fast ordentligt (med extra kabelband, isoleringsband etc). - Drag inte kablarna tätt intill heta och/eller rörliga delar (avgasrör, drivaxlar, generator, fläkt, värmeaggregat etc.); kablarna kan skadas. Använd korrugerade rör eller liknande skyddsmaterial som mekaniskt skydd.
- Skruva fast anslutningskablarnas kontakter för att skydda dem mot inträngande vatten (bild 14, sida 7).
- Observera, när kablarna dras, att
– de inte böjs eller vrids för mycket,
– de inte skaver mot kanter,
– skydd används om de dras genom genomföringar med vassa kanter.
- Fäst kablarna säkert i fordonet så att man inte kan fastna i dem. Använd t.ex. kabelband, isoleringsband eller lim.
▶ Dra systemkabeln.
6.3 Ansluta el till kameran
ANVISNING
- Dra kamerakabeln så att det blir lätt att komma åt kontakten kamera/förlängningskabel vid ev. demontering av kameran. Detta underlättar demonteringen.
- Som rostskydd för kontakterna rekommenderar vi att lite fett, t.ex. polfett, används i en av stickkontakterna.
▶ Dra bromsljusets kontakt genom konsolen.
▶ Sätt fast bromsljusets kontakt (bild 11 1, sida 6) i bromsljuset igen.
▶ Anslut kameran enligt beskrivningen bild 12, sida 7 till bild 14, sida 7.
Tabell till bild 12, sida 7 och bild 13, sida 7:
| Nr Beteckning | |
| 1 6-polig anslutningskabel för backkameran | |
| 2 Y-adapter för kamera | |
| 3 Monitor | |
| 4 Y-adapter för monitor | |
| 5 S y s t e m k a be l | |
| 6 6-polig anslutningskabel för siktkameran (bara CAM35 TWIN) | |
| 7 NAV-adapter (bara CAM35 NAV) | |
| vi Vit, videosignal 1 | |
| gu Gul, videosignal 2 | |
| sv Svart | |
| rd Röd |
6.4 Montera kameran
OBSERVERA!
Se till att kamerakabeln i konsolens undersida dras till hålen så att inte kabeln kläms.
Gör enligt på följande sätt (bild 15, sida 8):
Montera fast bromsljuset med de två fästskruvarna 6 x 25 mm.
7 Skötsel och rengöring av kameran
OBSERVERA! Risk för skador!
Använd inte några vassa eller hårda rengöringsverktyg till rengöring eftersom apparaten kan skadas.
▶Rengör kameran då och då med en mjuk, fuktig trasa.
8 Garanti
Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida) eller återförsäljaren.
Vid reparations- resp. garantiärenden ska följande skickas med:
•defekta komponenter,
- en kopia på fakturan med inköpsdatum,
- en reklamationsbeskrivning/felbeskrivning.
9 Avfallshantering
▶Lämna om möjligt förpackningsmaterialet till återvinning.
När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
10 Tekniska data
| PerfectViewCAM35 REAR | PerfectViewCAM35 REAR NAV | |
| Artikel-nr: 9102000134 9102000133 | ||
| Bildsensor: 1/4" CMOS | ||
| Bildpunkter: ca 345000 pixlar | ||
| Videostandard: NTSC | ||
| Känslighet: 1,5 lux | ||
| Synvinkel: ca 150°/60° diagonalt | ||
| Driftspänning: | 10 V--- bis 16 V--- | |
| Förbrukning: 1 W | ||
| Drifttemperatur: -30 °C till +70 °C | ||
| Skyddsklass: | IP69k | |
| Vibrationstålighet: | 10g | |
| Mått B x H x D(med fäste): | 80 x 30 x 33 mm | |
| Vikt: | ca 0,25 kg | |
| PerfectViewCAM35 TWIN | PerfectViewCAM35 TWIN NAV | |
| Artikel-nr: 9102000132 9102000131 | ||
| Bildsensor: 1/4" CMOS | ||
| Bildpunkter: ca 345000 pixlar | ||
| Videostandard: NTSC | ||
| Känslighet: 1,5 lux | ||
| Synvinkel: ca 150°/60° diagonalt | ||
| Driftspänning: | 10 V--- bis 16 V--- | |
| Förbrukning: 1 W | ||
| Drifttemperatur: -30 °C till +70 °C | ||
| Skyddsklass: IP69k | ||
| Vibrationstålighet: | 10g | |
| Mått B x H x D(med fäste): | 80 x 30 x 33 mm | |
| Vikt: | ca 0,25 kg | |
