BRUKSANVISNING PerfectView CAM 80 NAV DOMETIC
Läs igenom anvisningarna noga innan produkten monteras och används. Spara monterings- och bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.
Innehållsförteckning
1 Förklaring av symboler ....78
2 Säkerhets- och monteringsanvisningar 79
3 Leveransomfattning 81
4 Ändamålsenlig användning 81
5 Teknisk beskrivning 81
6 Montera och ansluta....83
7 Ställa in kopplingsboxen 85
8 Garanti....85
9 Avfallshantering 86
10 Tekniska data....86
1 Förklaring av symboler
WARNING!
Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.
AKTA!
Observera: Beaktas anvisningen ej kan det leda till kroppsskador.
OBSERVERA!
Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.
ANVISNING
Kompletterande information om användning av produkten.

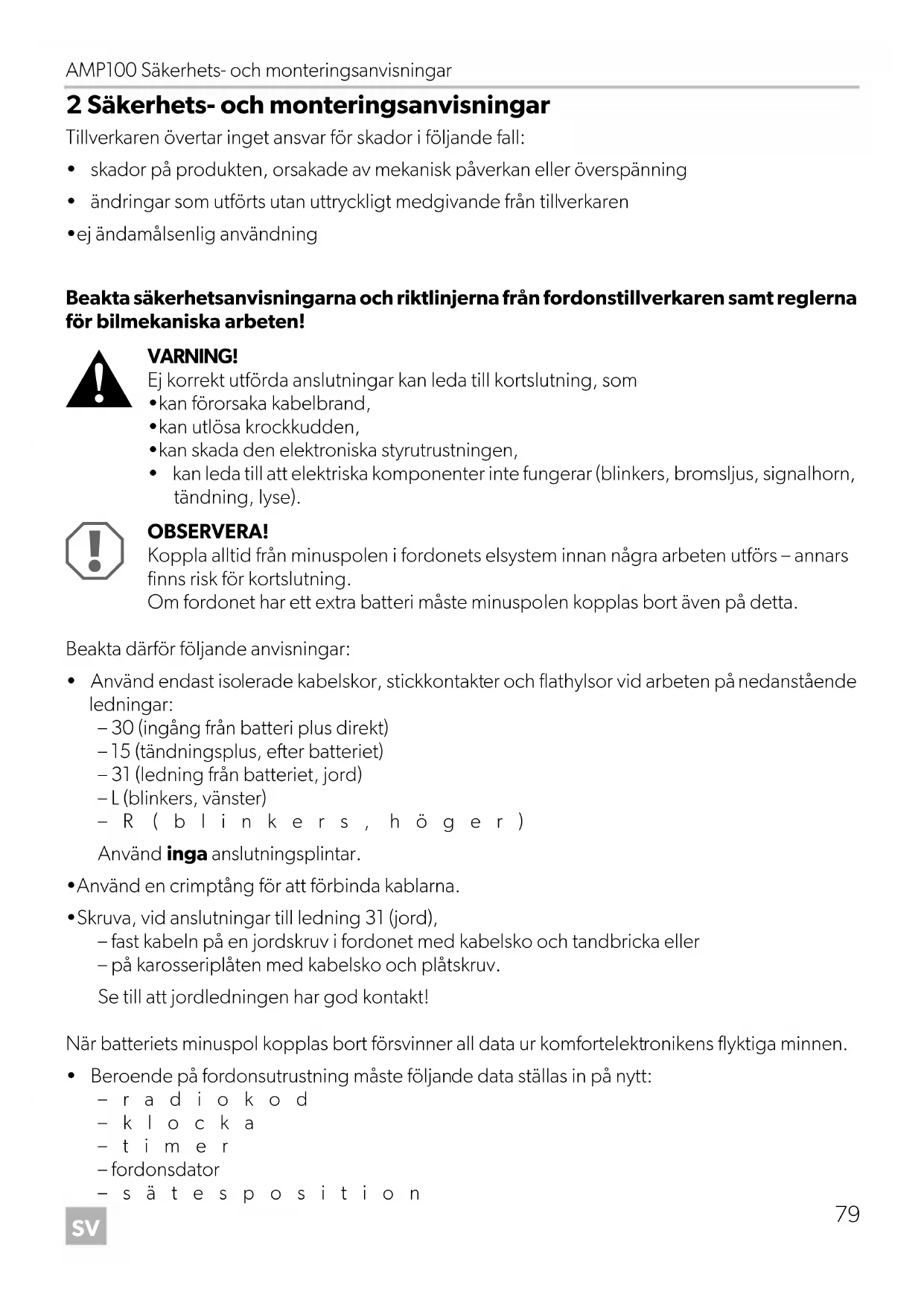

2 Säkerhets- och monteringsanvisningar
Tillverkaren övertar inget ansvar för skador i följande fall:
- skador på produkten, orsakade av mekanisk påverkan eller överspänning
- ändringar som utförts utan uttryckligt medgivande från tillverkaren
- ej ändamålsenlig användning
Beakta säkerhetsanvisningarna och riktlinjerna från fordonstillverkaren samt reglerna för bilmekaniska arbeten!
WARNING!
Ej korrekt utförda anslutningar kan leda till kortslutning, som
- kan förorsaka kabelbrand,
- kan utlösa krockkudden,
- kan skada den elektroniska styrutrustningen,
- kan leda till att elektriska komponenter inte fungerar (blinkers, bromsljus, signalhorn, tändning, lyse).
OBSERVERA!
Koppla alltid från minuspolen i fordonets elsystem innan några arbeten utförs – annars finns risk för kortslutning.
Om fordonet har ett extra batteri måste minuspolen kopplas bort även på detta.
Beakta därför följande anvisningar:
- Använd endast isolerade kabelskor, stickkontakter och flathylsor vid arbeten på nedanstående ledningar:
- 30 (ingång från batteri plus direkt)
-15 (tändningsplus, efter batteriet) - 31 (ledning från batteriet, jord)
- L (blinkers, vänster)
- R ( b l i n k e r s , h ö g e r )
Använd inga anslutningsplintar.
- Använd en crimptång för att förbinda kablarna.
- Skruva, vid anslutningar till ledning 31 (jord),
– fast kabeln på en jordskruv i fordonet med kabelsko och tandbricka eller
- på karosseriplåten med kabelsko och plåtskruv.
Se till att jordledningen har god kontakt!
När batteriets minuspol kopplas bort försvinner all data ur komfortelektronikens flyktiga minnen.
- Beroende på fordonsutrustning måste följande data ställas in på nytt:
- r a d i o k o d
- k l o c k a
- t i m e r
-fordonsdator - sätesposition
Inställningarna beskrivs i respektive bruksanvisning.
Beakta följande anvisningar vid monteringen:
AKTA!
- Fäst de delar som monteras i fordonet så att de inte kan lossna (t.ex. vid kraftiga bromsningar, trafikolyckor) och skada personerna i fordonet.
- Fäst de delar av systemet som monteras under täckplattor el.dyl. på så sätt att de inte kan lossna, eller skada andra delar och ledningar resp. störa några fordonsfunktioner (styrning, pedaler osv.).
- Beakta alltid fordonstillverkarens säkerhetsanvisningar. Vissa arbeten (t.ex. på säkerhetsutrustning som AIRBAG osv.) får endast utföras av behörigt fackfolk.
OBSERVERA!
- Se till att det finns tillräckligt mycket plats för borrspetsen så att inga delar skadas av misstag.
- Slipa graderna i borrhålen och behandla hålen med rostskyddsmedel.
Beakta följande anvisningar vid arbeten på elsystemet:
OBSERVERA!
- Använd endast en diodtestlampa eller en voltmeter för att testa spänningen i elledningar. Testlampor med andra ljuskällor förbrukar för mycket ström och kan på så sätt skada fordonselektroniken.
- Beakta, när elledningar dras, att - de inte böjs eller vrids, - de inte skaver mot kanter, - skydd används om de dras genom genomföringar med vassa kanter.
- Isolera alla ledningar och anslutningar. - Skydda kablarna mot mekanisk belastning genom kabelband eller isoleringsband, t. ex. på befintliga ledningar.
3 Leveransomfattning
Nr på bild 4, sida 4 Mängd Beteckning Artikelnr
11 Kopplingsbox med kabelsats
21 Vippbrytare RV-AMP-SW
- 1 Monteringsmaterial med kabelfastsättning
- 1 Monterings- och bruksanvisning
4 Ändamålsenlig användning
AMP100 (art.nr 9600000210) är en kopplingsbox som kan användas för att ansluta kamerorna CAM33, CAM44 och CAM80CM med motordrivet skyddslock till en monitor för användning som backvideosystem.
5 Teknisk beskrivning
AMP100 används för att ansluta kamerorna CAM33, CAM44 och CAM80CM till en monitor med videoingång (RCA). Kopplingsboxen skickar styrsignaler till kamerans motordrivna skyddslock och startsignaler till monitorn. Den reglerar dessutom spänningsförsörjningen till kameran.
Som standard aktiveras kameran när monitorn slås på eller när backen läggs i. Monitorn aktiveras också när backen läggs i.
Om, förutom kameran, en annan videokälla är ansluten till monitorn - t.ex. ett navigationssystem eller en DVD-spelare - måste kopplingsboxen ställas in och anslutas i enlighet med detta. Styrsignalerna för kamerans skyddslock aktiveras då endast när backen läggs i och inte när monitorn slås på.
Om du i detta fall vill kunna aktivera kameran även när fordonet står stilla eller kör framåt, måste den medföljande vippbrytaren installeras.
Kopplingsboxen kan anslutas till 12 V – 24 V-likspänning.
5.1 Anslutningar
Kopplingsboxen har följande anslutningar:
| Nr på bild 5, sida 5 | Anslutningens beteckning |
| 3 AV-utgång (RCA-kontakt) för anslutning ... | |
| • till ett navigationssystem med AV-ingång (RCA-uttag) | |
| • till en monitor med AV-ingång (RCA-uttag) eller till en videoinspelare | |
| 4 Kameraanslutning | |
| 5 Grön styrkabel (+ signal) för anslutning till backljusets plusledning. När backen läggs i aktiveras styrboxen via den här kabeln. | |
| 6 Svart styrkabel (+ signal) med flat kontakthylsa för anslutning av vippbrytaren RV-AMP-SW. Den här kabeln måste anslutas om ytterligare en videokälla (förutom backvideokameran) är ansluten till monitorn, t.ex. ett navigationssystem eller en DVD-spelare, och kameran ska kunna aktiveras även när fordonet står stilla eller kör framåt. | |
| 7 Svart styrkabel (+ signal) med rund kontakthylsa för anslutning till monitorns signalingång S/BY. Monitorn slås på via den här ledningen när styrboxen är aktiverad. | |
| 8 | Röd kabel: Anslutning till 12 V – 24 V plus (t. ex. tändningsplus, plint 15) |
| 9 Brun kabel: Anslutning till jord (plint 31) | |
6 Montera och ansluta
6.1 Verktyg
För monteringen krävs följande verktyg:
• Måttsticka (bild 1 4, sida 3)
• Körnare (bild 1 5, sida 3)
- Hammare (bild 1 6, sida 3)
- Borrsats (bild 1 7, sida 3)
• Borrmaskin (bild 1 8, sida 3)
- Skruvmejsel (bild 1 9, sida 3)
För elanslutningen och kontrollen krävs följande hjälpmedel:
- Diod-testlampa (bild 1 1, sida 3) eller voltmeter (bild 1 2, sida 3)
- Isoleringsband
• Krympslang (värme)
• Varmluftsfön (bild 1 10, sida 3) - Crimptång (bild 1 11, sida 3)
• Ev. lödkolv (bild 1 12, sida 3)
• Ev. lödtenn (bild 1 13, sida 3)
• Ev. kabelgenomföringshylsor
6.2 Montera och ansluta kopplingsboxen
Kopplingsboxen är klar för montering.
Montera kopplingsboxen på ett vattenskyddat ställe i närheten av monitorn, helst under instrumentbrädan.
Beakta kablarnas längd!
▶Sätt fast kopplingsboxen med medföljande skruvar.
Anslut kontakten med kabelsatsen till härför avsedd anslutning (12 V – 24 V) på kopplingsboxen.
▶ Anslut den bruna kabeln (bild 5 9, sida 5) till jord.
▶ Anslut den röda kabeln (bild 5 .8, sida 5) till en ledning kopplad på plus (t.ex. plint 15).
OBSERVERA!
Se till att styrkablarna ansluts korrekt till + PLUS och anslut dem inte till jord. Anslutning till jord leder till skador på produkten.
Anslut den gröna kabeln (bild 5 5, sida 5) till backljusets plusledning.
ANVISNING
På en del fordon fungerar backljustet endast när tändningen är påslagen. Då måste man slå på tändningen för att kunna bestämma plus- och jordledningen.
Anslut den svarta kabeln med den runda kontakthylsan (bild 5 7, sida 5) till anslutningen S/BY på monitorn, resp. till monitorns lila/vita ledning vid anslutning till navigationssystem NAV-7300.
Startsignalen överförs till monitorn via den här kabeln.
▶ Anslut kontakten (bild 5 3, sida 5) till monitorn.
▶ Anslut kontakten (bild 5 4, sida 5) till kameran.
OBSERVERA!
Se till att alla kablar ansluts rätt. Den gula styrkabeln får aldrig ha kontakt till jord, eftersom produkten då kan skadas. Isolera särskilt styrkabelns skalade ände om den inte behöver anslutas.
Om ytterligare en videokälla (förutom backvideokameran) är ansluten till monitorn - t.ex. ett navigationssystem eller en DVD-spelare - och kameran ska kunna aktiveras även när fordonet står stilla eller kör framåt, måste den svarta styrkabeln med flat kontakthysla anslutas till vippbrytaren RV-AMP-SW.
Tillvägagångssätt:
Montera brytaren på en lämplig plats, t.ex. på instrumentbrädan i närheten av monitorn.
OBSERVERA!
Innan borrningar görs: Kontrollera att inga elkablar eller andra delar kan skadas genom borrning, sågning eller filning.
▶Borra ett hål på ca 20 mm diameter.
▶Montera brytaren.
Anslut den svarta kabeln med flat kontakthylsa (se bild 5 6, sida 5) till en anslutning på brytaren.
OBSERVERA!
Se till att den andra anslutningen ansluts korrekt till + PLUS och anslut den inte till jord. Anslutning till jord leder till skador på produkten.
▶ Anslut brytarens andra anslutning till en plusledning med 12 V till 24 V.
7 Ställa in kopplingsboxen
AMP100 måste anpassas till resp. anslutningsvariant. Detta görs med två små DIP-switchar.
Nr på bild 5, sida 5 Beteckning
1 DIP-switch 1 används för att välja ansluten kamera:
- MSH33/44: DIP-switch i ON-läge
• CAM80CM: DIP-switch i OFF-läge
2 DIP-switch 2 används för att ställa in spegelvändningen av bilden på kameran CAM80CM:
- DIP-switch i ON-läge: Bilden är inte speglad.
• DIP-switch i OFF-läge: Bilden är speglad.
Ställ in DIP-switcharna efter avsedd användning i enlighet med tabellen.
8 Garanti
Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta återförsäljaren eller tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida).
Vid reparations- resp. garantiärenden ska följande skickas med:
- en kopia på fakturan med inköpsdatum,
Lämna om möjligt förpackningsmaterialet till återvinning.
När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.
10 Tekniska data
| AMP100 | |
| Artikelnr: 9600000210 | |
| Mått (B x H x D): | 117 x 50 x 25 mm |
| Driftspänning: | 12 V – 24 V--- |
| Effektbehov: Max. 0,5 W (utan kamera) | |
| Styringångar: Positiva spänningssignaler 12 V–24 V |
