BRUGSANVISNING PerfectView CAM 80 NAV DOMETIC
Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.
Indholdsfortegnelse
1 Forklaring af symbolerne 69
2 Sikkerheds- og installationshenvisninger....70
3 Leveringsomfang 72
4 Korrekt brug 72
5 Teknisk beskrivelse....72
6 Montering og tilslutning....74
7 Indstilling af kontrolboksen 76
8 Garanti....76
9 Bortskaffelse 77
10 Tekniske data 77
1 Forklaring af symbolerne
ADVARSEL!
Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.
FORSIGTIG!
Sikkerhedshenvisning: Manglende overholdelse kan medføre kvæstelser.
VIGTIGT!
Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.
BEMÆRK
Supplerende informationer om betjening af produktet.

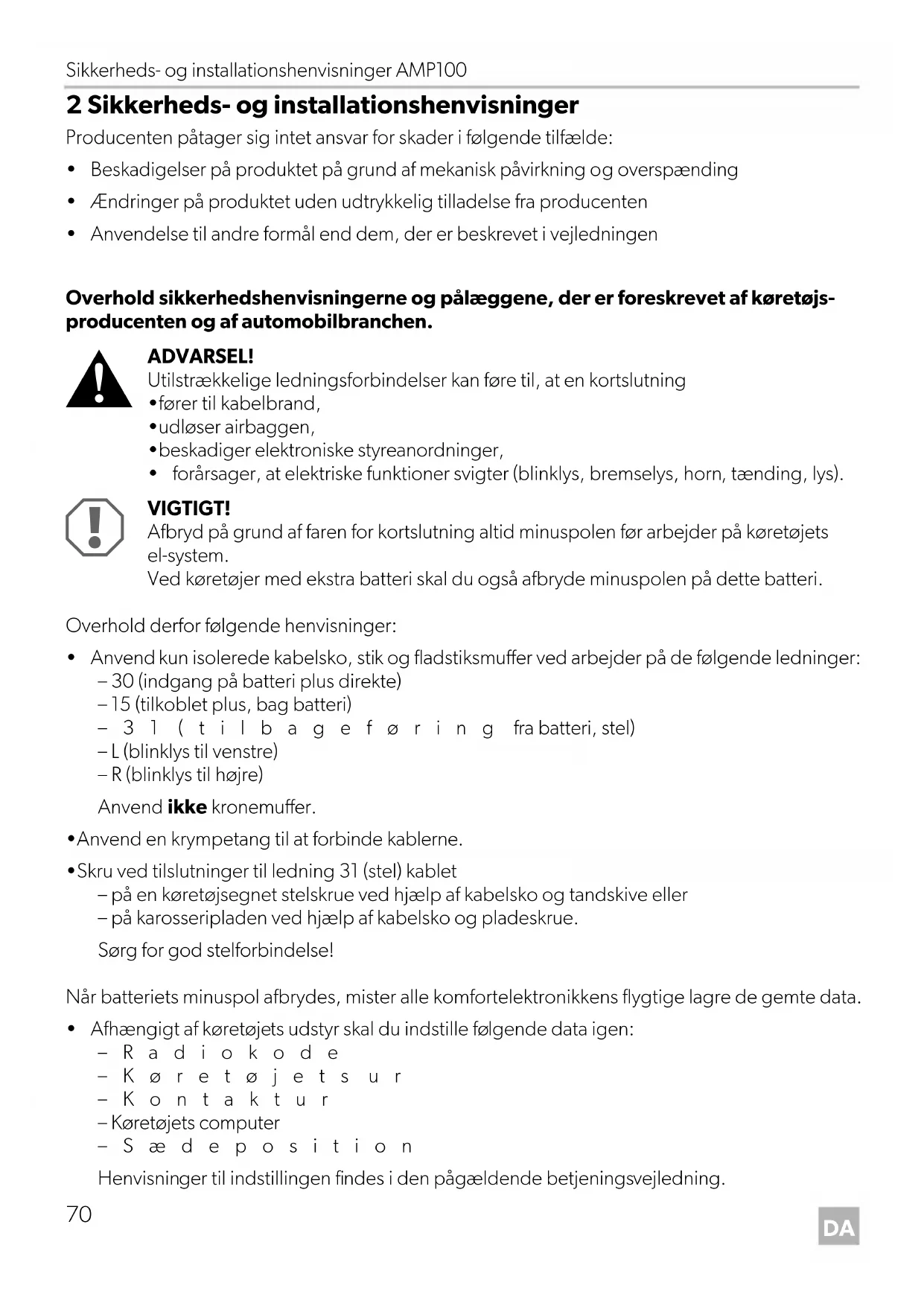

2 Sikkerheds- og installationshenvisninger
Producenten påtager sig intet ansvar for skader i følgende tilfælde:
- Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
- AEndringer på produktet uden udtrykkelig tilladelse fra producenten
- Anvendelse til andre formål end dem, der er beskrevet i vejledningen
Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen.
ADVARSEL!
Utilstrækkelige ledningsforbindelser kan føre til, at en kortslutning
- fører til kabelbrand,
- udløser airbaggen,
- beskadiger elektroniske styreanordninger,
- forårsager, at elektriske funktioner svigter (blinklys, bremselys, horn, tænding, lys).
VIGTIGT!
Afbryd på grund af faren for kortslutning altid minuspolen før arbejder på køretøjets el-system.
Ved køretøjer med ekstra batteri skal du også afbryde minuspolen på dette batteri.
Overhold derfor følgende henvisninger:
- Anvend kun isolerede kabelsko, stik og fladstiksmuffer ved arbejder på de følgende ledninger:
- 30 (indgang på batteri plus direkte)
-15 (tilkoblet plus, bag batteri) - 3 1 ( t i l b a g e f ø r i n g fra batteri, stel)
- L (blinklys til venstre)
- R (blinklys til højre)
Anvend ikke kronemuffer.
- Anvend en krympetang til at forbinde kablerne.
- Skru ved tilslutninger til ledning 31 (stel) kablet
- på en køretøjsegnet stelskrue ved hjælp af kabelsko og tandskive eller
– på karosseripladen ved hjælp af kabelsko og pladeskrue.
Sørg for god stelforbindelse!
Når batteriets minuspol afbrydes, mister alle komfortelektronikkens flygtige lagre de gemte data.
- Afhængigt af køretøjets udstyr skal du indstille følgende data igen:
- R a d i o k o d e
- K ø r e t ø j e t s u r
- Kontaktur
- Køretøjets computer
- S æ d e p o s i t i o n
Henvisninger til indstillingen findes i den pågældende betjeningsvejledning.
Overhold følgende henvisninger ved monteringen:
FORSIGTIG!
- Fastgør de dele, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
- Fastgør de af systemets dele, der skal monteres skjult under beklædningerne, så de ikke kan løsne sig, beskadige andre dele og ledninger og begrænse køretøjets funktioner (styring, pedaler osv.).
- Læs altid sikkerhedshenvisningerne fra køretøjets producent. Nogle arbejder (f.eks. på fastholdelsessystemer som AIRBAG osv.) må kun foretages af uddannet fagpersonale.
VIGTIGT!
- For at undgå skader, når du borer, skal du sørge for tilstrækkeligt frirum, hvor boret kommer ud.
- Fjern grater fra hvert hul, og behandl dem med rustbeskyttelsesmiddel.
Overhold følgende henvisninger ved arbejde på elektriske dele:
VIGTIGT!
-
Anvend kun en diodeprøvelampe eller et voltmeter til spændingskontrol i elektriske ledninger.
Testlamper med et lyselement optager for høj strøm. Derved kan køretøjets elektronik beskadiges. -
Når de elektriske tilslutninger etableres, skal det sikres, at de
- ikke knækkes eller snos,
- ikke skurer mod kanter,
-
ikke trækkes uden beskyttelse mod gennemføringer med skarpe kanter.
-
Isolér alle forbindelser og tilslutninger.
- Sørg for at sikre kablerne mod mekanisk belastning ved hjælp af kabelbindere eller isoleringsbånd, f.eks. på eksisterende ledninger.
3 Leveringsomfang
Nr. på fig. 4, side 4 Mængde Betegnelse Artikel-nr.
11 Kontrolboks med kabelsæt
21 Vippekontakt RV-AMP-SW
- 1 Monteringsmateriale med kabelfastgørelse
- 1 Monterings- og betjeningsvejledning
4 K o r r e k t b r u
AMP100 (art.nr. 9600000210) er en kontrolboks til tilslutning af kameraerne CAM33, CAM44 og CAM80CM med motordrevet beskyttelsesklap til en monitor til anvendelse som bakkamerasystem.
I standarddrift aktiveres kameraet, när monitoren tændes eller der skiftes til bakgearet. Monitoren aktiveres også, när der skiftes til bakgearet.
Hvis der ud over kameraet er tilsluttet endnu en videokilde, f.eks. et navigationssystem eller en DVD-afspiller, til monitoren, skal kontrolboksen indstilles og tilsluttes i overensstemmelse hermed. Styresignalet for kamera-beskyttelsesklappen udløses derved ikke, når monitoren tændes, men kun når der skiftes til bakgearet.
Hvis du i dette tilfælde vil aktivere kameraet, når der køres fremad eller du holder stille, skal du montere den medfølgende vippekontakt.
Kontrolboksen kan tilsluttes til 12 V- til 24 V-jævnspænding.
5.1 Tilslutninger
Kontrolboksen har følgende tilslutninger:
Nr. på fig. 5, side 5 Tilslutningens betegnelse
3 AV-udgang (phono-stik) til tilslutning af ...
- til et navigationssystem med AV-indgang (phono-bøsning)
- til en anden monitor med AV-indgang (phono-bøsning) eller til en videooptager
4 Kamera-tilslutning
5 Grøn styreledning (+ signal) til tilslutning til baklygtens plusledning.
Når der skiftes til bakgearet, aktiveres styreboksen med denne ledning.
6 Sort styreledning (+ signal) med fladt stik til tilslutning af vippekontakten RV-AMP-SW.
Denne ledning skal tilsluttes, hvis der ud over bakvideokameraet er tilsluttet endnu en videokilder, f.eks. et navigationssystem eller en DVD-afspiller, til monitoren, og du vil aktivere kameraet, mens der køres fremad eller holdes stille.
7 Sort styreledning (+ signal) med rundt stik til tilslutning til signalindgangen S/BY på monitoren.
Når styreboksen er aktiveret, tændes monitoren derved også.
6.1 Nødvendigt værktøj
Til installation og montering har du brug for følgende værktøj:
• Målestok (fig. 1 4, side 3)
• Kørner (fig. 1 5, side 3)
- Hammer (fig. 1 6, side 3)
- Sæt bor (fig. 1 7, side 3)
• Boremaskine (fig. 1 8, side 3)
- Skruetrækker (fig. 1 9, side 3)
Til den elektriske tilslutning og kontrollen af den har du brug for følgende hjælpemidler:
- Diodeprøvelampe (fig. 1 1, side 3) eller voltmeter (fig. 1 2, side 3)
- Isoleringsbånd
•Krympeflex
• Varmepistol (fig. 1 10, side 3)
• Krympetang (fig. 1 11, side 3) - Evt. loddekolber (fig. 1 12, side 3)
- Evt. loddetin (fig. 1 13, side 3)
- Evt. kabelgennemføringsmuffer
6.2 Montering og tilslutning af kontrolboksen
Kontrolboksen er forberedt, så den er klar til montering.
Vælg et monteringssted, der er beskyttet mod vand, til kontrolboksen i nærheden af monitoren, helst under instrumentbrættet.
Vær i den forbindelse opmærksom på kablernes længde!
▶Fastgør kontrolboksen med de vedlagte skruer.
Sæt stikket med kabelsættet i den pågældende tilslutning (12 V – 24 V) på kontrolboksen.
▶ Tilslut den brune ledning (fig. 5 9, side 5) til stel.
▶ Tilslut den røde ledning (fig. 5 8, side 5) til en tilkoblet plusledning (f.eks. klemme 15).
VIGTIGT!
Sørg ubetinget for, at du tilslutter styreledningerne korrekt til + PLUS og ikke forbinder dem med stel. Forbindelse til stel fører til beskadigelse af apparatet.
▶ Tilslut den grønne ledning (fig. 5 5, side 5) til plusledningen på baklygten.
BEMÄRK
Ved nogle køretøjer fungerer baklygten kun, når tændingen er slået til. I dette tilfælde skal du slå tændingen til for at bestemme plus- og stelledningen.
▶ Tilslut den sorte ledning med det runde stik (fig. 5 7, side 5) til tilslutningen på monitoren med betegnelsen S/BY eller med navigationssystemet NAV-7300 til den lilla-hvide ledning på monitoren.
Monitoren får tilkoblingssignalet via denne ledning.
Alle ledninger skal tilsluttes korrekt. Styreledningen må aldrig forbindes med stel, da der ellers kan forekomme skader på apparatet. Isolér især denne styrelednings blanke ende af styreledningen, hvis den ikke bruges og derfor ikke tilsluttes!
Hvis der ud over kameraet er tilsluttet endnu en videokilde, f.eks. et navigationssystem eller en DVD-afspiller, til monitoren, og du vil aktivere kameraet, mens der køres fremad eller holdes stille, skal du tilslutte den sorte styreledning med det flade stik til vippekontakten RV-AMP-SW.
Gå frem på følgende måde:
Vælg et egnet monteringssted til kontakten, f.eks. på instrumentbrættet i nærheden af monitoren.
VIGTIGT!
Før du borer, skal du kontrollere, at elektriske kabler eller andre dele på køretøjet ikke beskadiges, när der bores, saves eller files.
▶ Bor et hul med en diameter på ca. 20 mm.
▶Montér kontakten.
▶ Sæt den sorte ledning med det flade stik (fig. 5 6, side 5) på en tilslutning på kontakten.
VIGTIGT!
Sørg ubetinget for, at du tilslutter den anden tilslutning korrekt til + PLUS og ikke forbinder den med stel. Forbindelse til stel fører til beskadigelse af apparatet.
▶ Tilslut den anden tilslutning på kontakten til en plus-ledning med 12 V til 24 V an.
7 Indstilling af kontrolboksen
AMP100 skal tilpasses til bestemte tilslutningsvarianter. Hertil bruges to små DIP-omskiftere.
| Nr. på fig. 5, side 5 | Betegnelse |
| 1 DIP-omskifter 1 anvendes til at vælge det tilsluttede kamera:• CAM33/44: DIP-omskifter i ON-position• CAM80CM: DIP-omskifter i OFF-position | |
| 2 | DIP-omskifter 2 anvendes til indstille billedspejlingen ved kameraet CAM80CM:• DIP-omskifter i ON-position: Billedet er ikke spejlet.• DIP-omskifter i OFF-position: Billedet er spejlet. |
Indstil DIP-omskifterne i henhold til anvendelsesformålet i overensstemmelse med følgende tabel.
8 Garanti
Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte din forhandler eller producentens afdeling i dit land (adresser, se vejledningens bagside).
Ved reparation eller krav om garanti skal du medsende følgende bilag:
- En kopi af regningen med købsdato
- En reklamationsgrund eller en fejlbeskrivelse
9 Bortskaffelse
Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.
Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.
10 Tekniske data
| AMP100 | |
| Art.nr.: 9600000210 | |
| Mål (B x H x D): 117 x 50 x 25 mm | |
| Driftsspænding: 12 V – 24 V--- | |
| Effektforbrug: maks. 0,5 W (uden kamera) | |
| Styreindgange: Positive spændingssignaler 12 V – 24 V |
