| Merkki | Dometic |
| Malli | CAM35 |
| Tuotetyyppi | Peruutuskamera (videojärjestelmä peruutusavustukseen) |
| Saatavilla olevat versiot | CAM35 REAR, CAM35 REAR NAV, CAM35 TWIN, CAM35 TWIN NAV |
| Kuvasensori | 1/4" CMOS, noin 345 000 pikseliä |
| Videostandardi | NTSC |
| Kuvakulma | Noin 150° (vaaka) / 60° (pysty), diagonaali |
| Herkkyys | 1,5 luksia |
| Käyttöjännite | 10 V - 16 V DC |
| Virrankulutus | 1 W |
| Käyttölämpötila | -30 °C - +70 °C |
| Suojausluokka | IP69k (tiivis, kestää painepesurin varoen) |
| Tärinänkesto | 10 g |
| Mitat (P × K × S telineen kanssa) | 80 × 30 × 33 mm |
| Paino | Noin 0,25 kg |
| Käyttötarkoitus | Ajoneuvot Fiat Ducato, Citroën Jumper, Peugeot Boxer (tavallinen katto) vuodesta 2006 alkaen |
| Toimituksen sisältö | Kamera, järjestelmäkaapeli, Y-sovittimet (kamera ja näyttö), NAV-sovitin (version mukaan), kiinnitysruuvit, ohjeet |
| Turvallisuusohjeet | Irrota akku ennen asennusta; älä käytä painepesuria; älä avaa kameraa |
| Huolto ja puhdistus | Puhdista pehmeällä ja kostealla liinalla; älä käytä teräviä esineitä |
| Takuu | Lainmukainen takuu; ota yhteyttä myyjään tai valmistajaan vian sattuessa |
| Kierrätys | Kierrätä pakkaus ja tuote käyttöiän päätyttyä paikallisten määräysten mukaisesti |
Usein kysytyt kysymykset - CAM35 DOMETIC
Käyttäjien kysymyksiä aiheesta CAM35 DOMETIC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Autokamera PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi CAM35 - DOMETIC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. CAM35 merkiltä DOMETIC.
KÄYTTÖOHJE CAM35 DOMETIC
Asennus- ja käyttöohje ..... 118
RU
Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

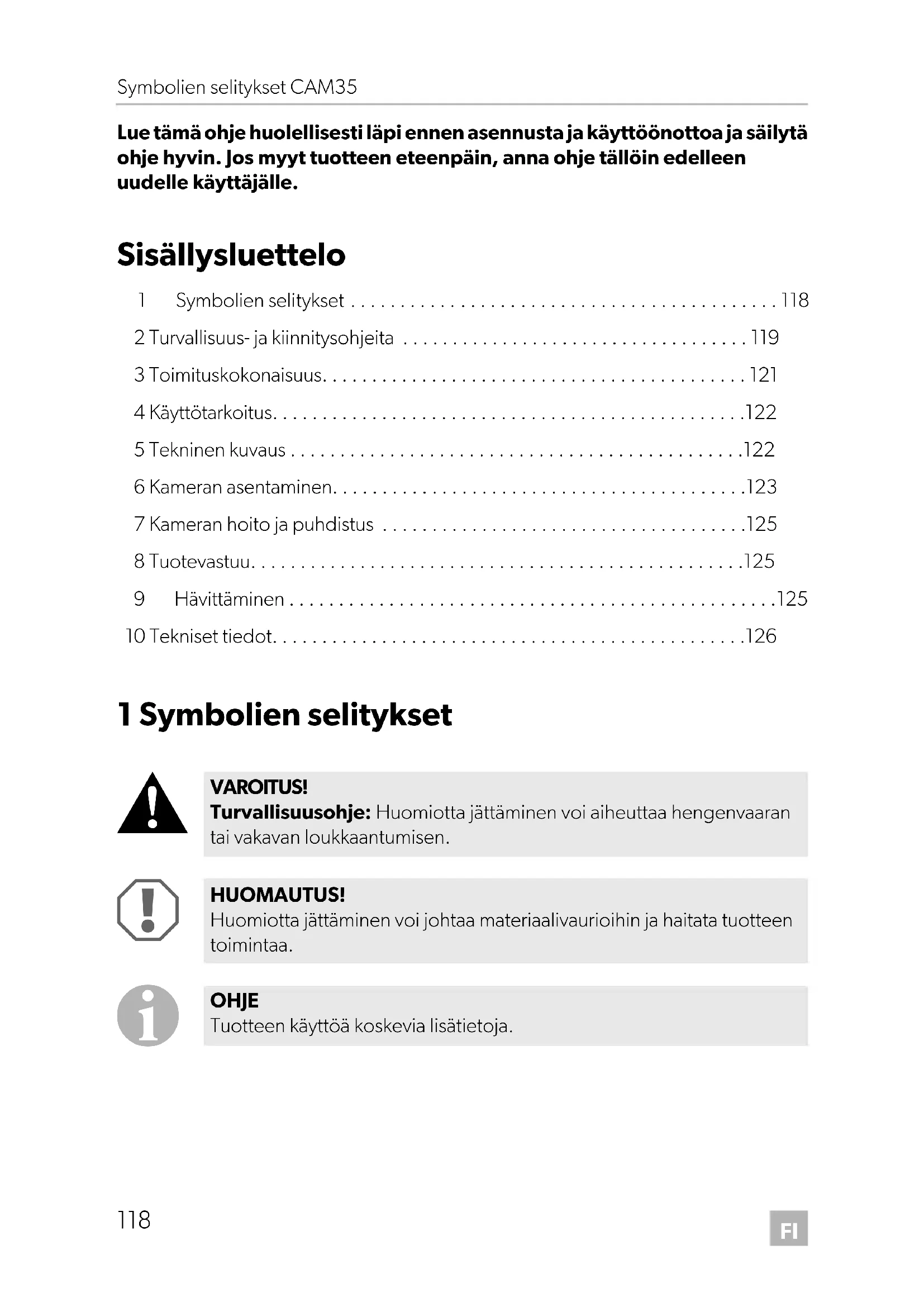

Sisällysluettelo
1 Symbolien selitykset .... 118
2 Turvallisuus- ja kiinnitysohjeita ....119
3 Toimituskokonaisuus. 121
4 Käyttötarkoitus....122
5 Tekninen kuvaus....122
6 Kameran asentaminen....123
7 Kameran hoito ja puhdistus ....125
8 Tuotevastuu....125
9 Hävittäminen....125
10 Tekniset tiedot....126
1 Symbolien selitykset
VAROITUS!
Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.
HUOMAUTUS!
Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.
OHJE
Tuotteen käyttöä koskevia lisätietoja.
2 Turvallisuus- ja kiinnitysohjeita
Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvalli-suusohjeita ja vaatimuksia!
Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:
• asennus- tai liitäntävirheet
- tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
- tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen
Noudata seuraavia ohjeita:
- Irrota akun miinusnapa oikosulkuvaaran takia aina ennen ajoneuvoelektroniikkaan liittyvien töiden aloittamista.
Jos ajoneuvossa on lisääakku, myös sen miinusnapa täytyy irrottaa.
- Riittämättömät johtimet voivat aiheuttaa oikosulun, jonka takia
- syntyy johtopaloja,
-turvatyyny (airbag) laukeaa,
– elektroniset ohjauslaitteistot vahingoittuvat,
– sähköiset toiminnot lakkaavat toimimasta (vilkku, jarruvalo, äänimerkki, sytytys, valot).
- Käytä seuraavia johtimia koskevissa töissä vain eristettyjä kaapelikenkiä, pistokkeita ja abiko-liittimiä:
- 30 (suora plus akusta),
- 15 (kytketty plus, akun takana),
- 31 (akun paluujohdin, maa),
- 58 (peruutusvalo).
Älä käytä sokeripalaliittimiä.
- Käytä johtojen liittämiseen Abiko-pihtejä.
- Ruuvaa johto liittäessäsi johtimeen 31 (maa)
- kaapelikengällä ja lukkoprikalla ajoneuvon omaan maadoitusruuviin tai
- kaapelikengällä ja peltiruuvilla ajoneuvon koripeltiin.
Huolehdi hyvästä maadoituksesta!
Kun akun miinusnapa irrotetaan, kaikista mukavuuselektroniikan sähköisistä muisteista häviää niihin tallennetut tiedot.
- Aseta ajoneuvon varustelusta riippuen seuraavat tiedot uudelleen:
- r a d i o k o o d i
- ajoneuvokello
- ajastinkello
- ajoneuvotietokone
- i s t u i m e n a s e n t o
Asetusohjeita löydät kustakin käyttöohjeesta.
Noudata asennuksessa seuraavia ohjeita:
- Kiinnitä kameran ajoneuvoon asennettavat osat siten, että ne eivät missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda ajoneuvon mat-kustajien loukkaantumiseen.
- Kiinnitä järjestelmän verhousten alle kiinnitettävät osat siten, että ne eivät voi irrota tai vahingoittaa muita osia ja johtimia tai haitata mitään ajoneuvon toimin-toja (ohjaus, polkimet jne.).
- Huolehdi poratessasi siitä, että poran terällä on reiän takana riittävästi tilaa, jotta terä ei aiheuta vaurioita.
- Pyöristä kaikkien reikien reunat ja käsittele ne ruostesuoja-aineella.
- Noudata aina ajoneuvovalmistajan turvallisuusohjeita.
Eräisiin työtehtäviin (esim. törmäyssuojajärjestelmiin kuten turvatyynyihin jne. liittyvät työtehtävät) saa ryhtyä vain tehtävän vaatiman koulutuksen saanut ammattihenkilöstö.
Noudata seuraavia ohjeita sähköisiin osiin liittyvissä töissä:
- Käytä sähköjohdinten jännitteen tarkastamiseen vain diodisähkökynää tai volttimittaria.
Loistelampulla toimivat sähkökynät ottavat liian paljon virtaa, mikä voi johtaa ajoneuvoelektroniikan vahingoittumiseen.
- Huolehdi ennen sähköjohtojen vetämistä siitä, että ne
- eivät ole taitteella tai kierteellä,
– eivät hankaa reunoihin, -
eivät kulje suojaamattomina teräväreunaisista läpivientirei'istä (kuva 1, sivulla 3).
-
Eristä kaikki johtimet ja liitännät.
- Kiinnitä johdot mekaanisen kuormituksen estämiseksi johtokiinnittimillä tai eristysnauhalla, esim. ajoneuvossa jo oleviin johtoihin.
Kamera on vesitiivis. Kameran tiivisteet eivät kuitenkaan kestä puhdistusta korkeapainepesurin avulla (kuva 2, sivulla 3). Noudata siksi seuraavia kameran käsittelyä koskevia ohjeita:
- Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyy-sisten, sensoristen tai psyykkisten taitojensa takia tai kokemattomuuden tai tietä-mättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön opastusta.
- Älä avaa kameraa, sillä tämä heikentää kameran tiiviyttä ja toimintakykyä (kuva 3, sivulla 3).
- Älä vedä johdoista, sillä tämä heikentää kameran tiiviyttä ja toimintakykyä (kuva 4, sivulla 3).
- Kamera ei sovellu vedenalaiseen käyttöön (kuva 5, sivulla 3).
3 Toimituskokonaisuus
| Nro kuva 6, sivulla 4 | Määrä Nimitys Tuotenro | |||
| 1 | 1 | K | a | m e |
| CAM35 REAR | 9102000134 | |||
| CAM35 REAR NAV | 9102000133 | |||
| CAM35 TWIN | 9102000132 | |||
| CAM35 TWIN NAV | 9102000131 | |||
| 2 | 1 | Tiiviste | - | |
| 3 | 1 | CAM35 Y-adapteri CAM | 9600000552 | |
| 4 | 1 | CAM35 Y-adapteri MON | 9600000553 | |
| 5 | 1 | Järjestelmäjohto | 9600000137 | |
| - | 1 | NAV-adapteri (vain CAM35 REAR NAV tai CAM35 TWIN NAV) | 9600000558 | |
| - | 2 | Kiinnitysruuvit 6 x 25 mm | ||
| - | - | Asennus- ja käyttöohje | ||
4 Käyttötarkoitus
Kaksoiskamera CAM35 on suunniteltu käytettäväksi ensisijaisesti yksinkertaisella katolla varustetuissa ajoneuvoissa Fiat Ducato, Citroën Jumper, Peugeot Boxer vuosimallista 2006 alkaen. Kamerakonsolit asennetaan korin ja jarruvalon väliin. Niitä voi käyttää videojärjestelmissä, jotka on tarkoitettu ajoneuvon ympäristön tarkkailuun kuljettajan istuimelta, esim. ajoneuvoa käänneltäessä tai pysäköitäessä.
VAROITUS!
Ajoneuvo voi aiheuttaa henkilövahinkoja.
Vaikka peruutusvideojärjestelmät avustavatkin kuljettajaa peruuttamisen yhteydessä, ne eivät kuitenkaan vapauta kuljettajaa velvollisuudesta noudattaa erityistä varovaisuutta peruuttamisen aikana.
5 Tekninen kuvaus
Peruutuskamera ja etäkamera (vain CAM35 TWIN) on sijoitettu alkuperäisen jarruvallon konsoliin. Kameran kuva välitetään monitoriin järjestelmäjohdon avulla. CAM35 sopii myös liitettäväksi alkuperäiseen Fiat-navigointijärjestelmään Uconect, koska kamerat antavat NTSC-videosignaalia.
Kamera sisältää mun muassa seuraavat elementit:
| Nro kuva 8, sivulla 5 | Nimitys |
| 1 Peruutuskamera | |
| 2 Etäkamera (vain CAM35 TWIN) | |
| 3 | 6-Napainen liitäntäjohto etäkameraa varten (vain CAM35 TWIN) |
| 4 6-Napainen liitäntäjohto peruutuskameraa varten | |
Vain CAM35 TWIN
CAM35 TWIN:iin täytyy liittää monitori, jossa on kaksi videotuloa, jotta näyttöön on mahdollista valita peruutus- ja etäkameran kuvat.
Etäkamera välittää kuvaa samoin kuin jos katsoisit peruutuspeiliin.
Vain CAM 35 NAV:
Kamerat CAM35REAR NAV ja CAM35 TWIN NAV voidaan liittää muiden valmistajien monitoreihin. Mukana on yleisadapteri (CAM35 NAV-adapter).
6 Kameran asentaminen
6.1 Jarruvalon irrottaminen
▶ Avaa jarruvalon kaksi ruuvia (kuva 9, sivulla 5).
▶ Vedä jarruvalon pistoke irti (kuva 10, sivulla 6).
6.2 Johtojen vetäminen
HUOMAUTUS! Vaurioitumisvaara!
- Varmista ennen mahdollisten reikien poraamista, että porausreiän takana on tarpeeksi tyhjää tilaa.
- Epäasianmukaiset johtosijoittelut ja -liitokset johtavat yhä uudelleen virhetoimintoihin ja rakenneosien vaurioitumiseen. Johtojen asianmukainen sijoittaminen ja liittäminen on varusteosien jatkuvan ja virheettömän toiminnan perusedellytys.
- Johdot eivät saa joutua pitkäaikaisesti kosketuksiin liuotinten kuten esim. bensiinin kanssa, sillä liuottimet vahingoittavat johtoja.
Noudata siksi seuraavia ohjeita:
- Pyri käyttämään liitäntäjohtojen asennuksen yhteydessä valmiina olevia läpivientejä tai muita läpivientimahdollisuuksia, kuten esim. verhouksen reunoja, tuule-tusritilöitä tai puuttuvien kytkinten peitelevyjä. Jos läpivientipaikkoja ei ole, sinun täytyy porata kyseisiä johtoja vastaavat reiät. Varmista etukäteen, että porattavan reiän taustapuolella on riittävästi tilaa.
- Vedä johdot mahdollisuuksien mukaan aina ajoneuvon sisätiloihin, sillä siellä ne ovat paremmin suojassa kuin ajoneuvon ulkopuolella.
Jos asennat kuitenkin johtoja ajoneuvon ulkopuolelle, huolehdi siitä että ne on kiinnitetty moitteettomasti paikalleen (lisäksi nippusiteillä, eristysnauhalla jne.). - Johtojen vioittumisen välttämiseksi säilytä johtoja vetäessäsi aina riittävä etäisyys ajoneuvon kuumiin ja liikkuviin osiin (pakoputki, vetoakselit, laturi, tuuletin, lämmitin jne.). Käytä mekaaniseen suojaamiseen aaltoputkea tai vastaavanlaisia suojamateriaaleja.
- Ruuvaa liitäntäjohdon pistokeliittimet kiinni estämään veden tunkeutuminen liitokseen (kuva 14, sivulla 7).
- Huolehdi ennen johtojen vetämistä siitä, että ne
– eivät ole voimakkaasti taitteella tai kierteellä,
– eivät hankaa reunoihin,
– eivät kulje suojaamattomina teräväreunaisista rei'istä.
- Kiinnitä johdot turvallisesti ajoneuvoon, jotta niihin ei voi tarttua kiinni (kaatumisvaara). Tähän tarkoitukseen voi käyttää nippusiteitä, eristysnauhaa tai liimaa.
▶Vedä järjestelmäjohto.
6.3 Kameran liittäminen sähköisesti
OHJE
- Vedä kamerajohto siten, että kameran ja jatkojohdon pistoliitäntään pääsee helposti käsiksi, jos kamera täytyy mahdollisesti irrottaa. Asennuksen purkaminen helpottuu näin huomattavasti.
- Levitä toiselle pistokkeista hieman rasvaa, esim. naparasvaa, jotta pistokkeiden korroosio pysyisi mahdollisimman vähäisenä.
▶Vie jarruvalon pistoke konsolin läpi.
▶ Yhdistä jarruvalon pistoke (kuva 11 1, sivulla 6) takaisin jarruvaloon.
▶ Liitä kamera kohtien kuva 12, sivulla 7–kuva 14, sivulla 7 esittämällä tavalla.
Selite kohtiin kuva 12, sivulla 7 ja kuva 13, sivulla 7:
Nro Nimitys
| 1 6-Napainen liitäntäjohto peruutuskameraa varten |
| 2 Y-adapteri kamera |
| 3 Monitori |
| 4 Y-adapteri monitori |
| 5 Järjestelmäjohto |
| 6 6-Napainen liitäntäjohto etäkameraa varten (vain CAM35 TWIN) |
| 7 NAV-adapteri (vain CAM35 NAV) |
| ws valkoinen, videosignaali 1 |
| ge keltainen, videosignaali 2 |
| sw musta |
| rt punainen |
6.4 Kameran asentaminen
HUOMAUTUS!
Huolehdi siitä, että vedät kamerajohdot konsolin alapuolella koloihin asti, jotta ne eivät joudu puristuksiin.
Menettele seuraavasti (kuva 15, sivulla 8):
▶Kiinnitä jarruvalo ja konsoli kahdella kiinnitysruuvilla 6 x 25 mm.
7 Kameran hoito ja puhdistus
HUOMAUTUS! Vaurioitumisvaara!
Älä käytä puhdistamiseen teräviä tai kovia välineitä, koska tämä voi johtaa laitteen vahingoittumiseen.
▶Puhdista kamera toisinaan pehmeällä, kostealla rievulla.
8 Tuotevastuu
Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.
Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:
• vialliset osat,
- kopio ostolaskusta, jossa näkyy ostopäivä,
- valitusperuste tai vikakuvaus.
9 H ä v i t t ä m i
▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.
Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.
10 Tekniset tiedot
| PerfectViewCAM35 REAR | PerfectViewCAM35 REAR NAV | |
| Tuotenro: 9102000134 9102000133 | ||
| Kuvakenno: 1/4" CMOS | ||
| Kuvapisteitä: n. 345.000 kuvapistettä | ||
| Videostandardi: NTSC | ||
| Herkkyys: 1,5 Lux | ||
| Kuvakulma: noin 150°/60° kulmittain | ||
| Käyttöjännite: | 10 V--- ... 16 V--- | |
| Kulutus: 1 W | ||
| Käyttölämpötila: | -30 °C ... +70 °C | |
| Kotelointiluokka: | IP69k | |
| Tärinänkesto: | 10g | |
| Mitat L x K x S(pidikkeen kanssa): | 80 x 30 x 33 mm | |
| Paino: | Noin 0,25 kg | |
| PerfectViewCAM35 TWIN | PerfectViewCAM35 TWIN NAV | |
| Tuotenro: 9102000132 9102000131 | ||
| Kuvakenno: 1/4" CMOS | ||
| Kuvapisteitä: n. 345.000 kuvapistettä | ||
| Videostandardi: NTSC | ||
| Herkkyys: 1,5 Lux | ||
| Kuvakulma: noin 150°/60° kulmittain | ||
| Käyttöjännite: | 10 V--- ... 16 V--- | |
| Kulutus: 1 W | ||
| Käyttölämpötila: | -30 °C ... +70 °C | |
| Kotelointiluokka: | IP69k | |
| Tärinänkesto: | 10g | |
| Mitat L x K x S(pidikkeen kanssa): | 80 x 30 x 33 mm | |
| Paino: | Noin 0,25 kg | |
