| Márka | Dometic |
| Modell | CAM35 |
| Terméktípus | Tolatókamera (videó rendszer a tolatás segítéséhez) |
| Elérhető változatok | CAM35 REAR, CAM35 REAR NAV, CAM35 TWIN, CAM35 TWIN NAV |
| Képérzékelő | 1/4" CMOS, kb. 345 000 pixel |
| Videó szabvány | NTSC |
| Látószög | Kb. 150° (vízszintes) / 60° (függőleges), átlós |
| Érzékenység | 1,5 lux |
| Üzemi feszültség | 10 V – 16 V DC |
| Fogyasztás | 1 W |
| Üzemi hőmérséklet | -30 °C – +70 °C |
| Védettségi fokozat | IP69k (vízálló, ellenáll a nagynyomású mosónak óvatossággal) |
| Rezgésállóság | 10 g |
| Méretek (h × ma × mé tartóval) | 80 × 30 × 33 mm |
| Súly | Kb. 0,25 kg |
| Rendeltetés | Fiat Ducato, Citroën Jumper, Peugeot Boxer (egyszerű tető) 2006-tól |
| A csomag tartalma | Kamera, rendszerkábel, Y adapterek (kamera és kijelző), NAV adapter (verziótól függően), rögzítőcsavarok, használati utasítás |
| Biztonsági utasítások | Az akkumulátor leválasztása a telepítés előtt; ne használjon nagynyomású mosót; ne nyissa ki a kamerát |
| Karbantartás és tisztítás | Tisztítsa puha, nedves ruhával; ne használjon éles tárgyakat |
| Garancia | Jogi garancia; hiba esetén forduljon a forgalmazóhoz vagy a gyártóhoz |
| Újrafeldolgozás | A csomagolást és a terméket az élettartam végén a helyi előírásoknak megfelelően újrahasznosítani |
Gyakran ismételt kérdések - CAM35 DOMETIC
Felhasználói kérdések a következőről CAM35 DOMETIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fedélzeti kamera PDF formátumban ingyenesen! Találja meg kézikönyvét CAM35 - DOMETIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CAM35 márka DOMETIC.
HASZNÁLATI ÚTMUTATÓ CAM35 DOMETIC
Szerelési és használati útmutató .....173
Beépítés és üzembe vétel előtt gondosan olvassa el és örizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

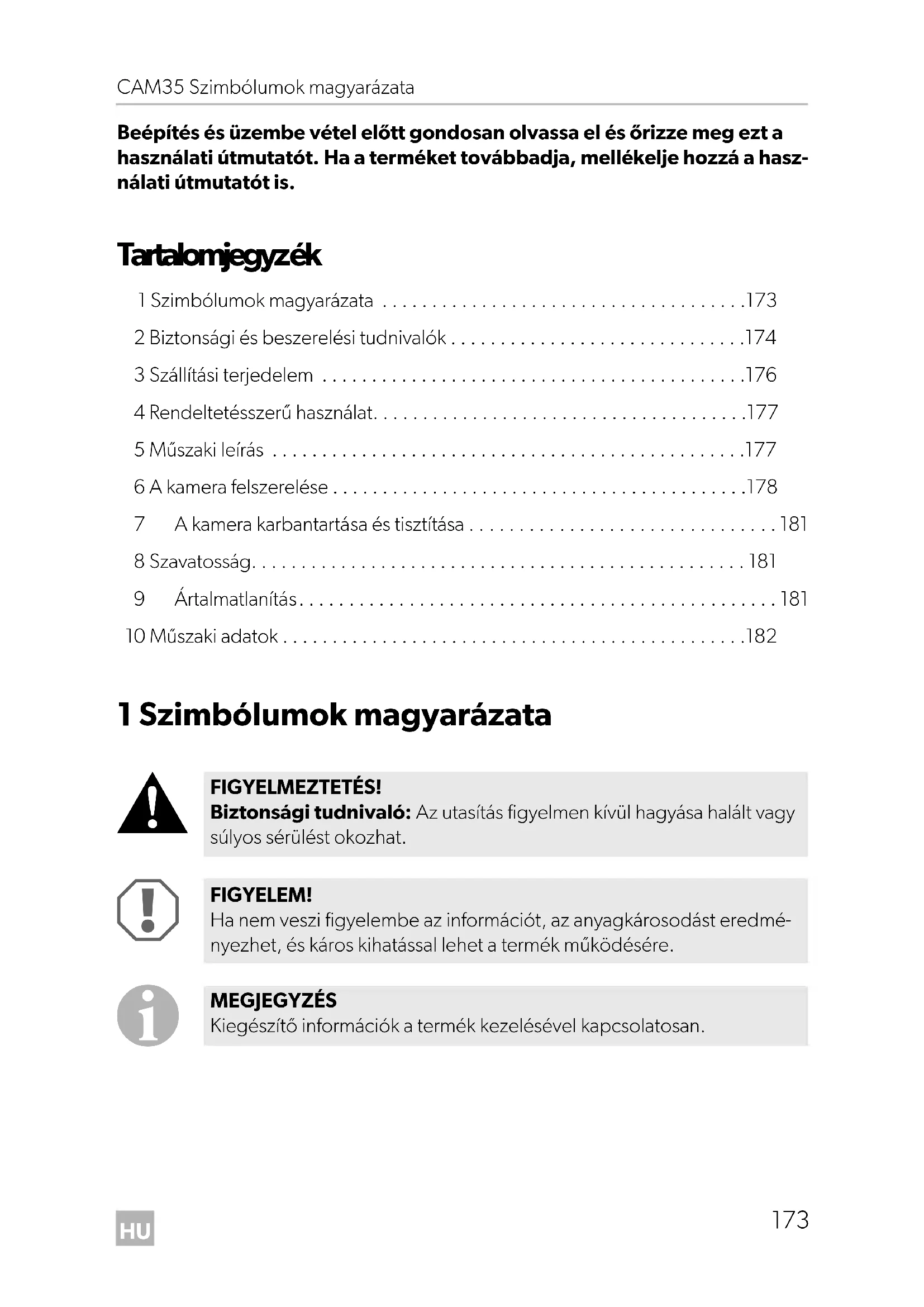

Tartalomjegyzék
1 Szimbólumok magyarázata .....173
2 Biztonsági és beszerelési tudnivalók....174
3 Szállítási terjedelem .....176
4 Rendeltetésszerű használat....177
5 Müszaki leírás .....177
6 A kamera felszerelése .....178
7 A kamera karbantartása és tisztítása ..... 181
8 Szavatosság....181
9 Ártalmatlanítás....181
10 Müszaki adatok....182
1 Szimbólumok magyarázata
FIGYELMEZTETÉS!
Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
FIGYELEM!
Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.
MEGJEGYZÉS
Kiegészítő információk a termék kezelésével kapcsolatosan.
2 Biztonsági és beszerelési tudnivalók
Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt bizton-sági megjegyzéseket és előírásokat!
A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:
- szerelési vagy csatlakozási hiba
- a termék mechanikai behatások és túlfeszültségek miatti sérülése
- a termék kifejezett gyártói engedély nélküli módosítása
- az útmutatóban leírt céloktól eltérő felhasználás
Vegye figyelembe az alábbi megjegyzéseket:
- Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust. Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.
- A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt
- kábeltűz keletkezhet,
- a légzsák kiold,
- az elektronikus vezérlőberendezések megsérülnek,
- az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).
- A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, csatlakozódugókat és lapos dugóhüvelyeket használjon:
- 30 (közvetlen bemenet az akkumulátor pozitív pólusától),
- 15 (kapcsolt pozitív vezeték, akkumulátor után),
- 31 (visszamenő vezeték akkumulátortól, föld),
- 58 (tolatólámpa).
Ne használjon sorkapcsokat.
- A kábelek csatlakoztatáshoz krimpelő fogót használjon.
- A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (test) - kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy - kábelsaruval és lemezcsavarral a karosszérialemezhez. Ügyeljen a jó földelésérintkezésre!
Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.
- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:
- R á d i ó k ó d
– Fedélzeti óra - Kapcsolóóra
– Fedélzeti számítógép - Üléshelyzet
A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.
A szerelés során vegye figyelembe a következő megjegyzéseket:
- A kamera járműben felszerelt alkatrészeit úgy rögzítse, hogy azok semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhassanak el és ne okozhassák a jármű utasainak sérülését.
- A burkolat alatt takarásban lévő alkatrészeket úgy rögzítse, hogy ne szabadulhas- sanak el és ne sérthessenek meg más alkatrészeket és vezetékeket, illetve ne aka- dályozhassák a jármű működését (kormányzás, pedálok stb.).
- Fúrásnál a sérülések elkerülése érdekében ügyeljen a kielégítő szabad térre a fúró kilépési helyén.
- Sorjátlanítsa a furatot és kezelje le rozsdagátló szerrel.
- Mindig vegye figyelembe a járműgyártó biztonsági megjegyzéseit. Bizonyos (például gátlórendszereken - légzsákon stb. - végzendő) munkákat csak képesített szakszemélyzet végezhet.
Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:
- Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát vagy feszültségmérőt használjon.
Világítótesttel rendelkező ellenőrző lámpák túl nagy áramot vesznek fel, ami a járműelektronikát károsíthatja.

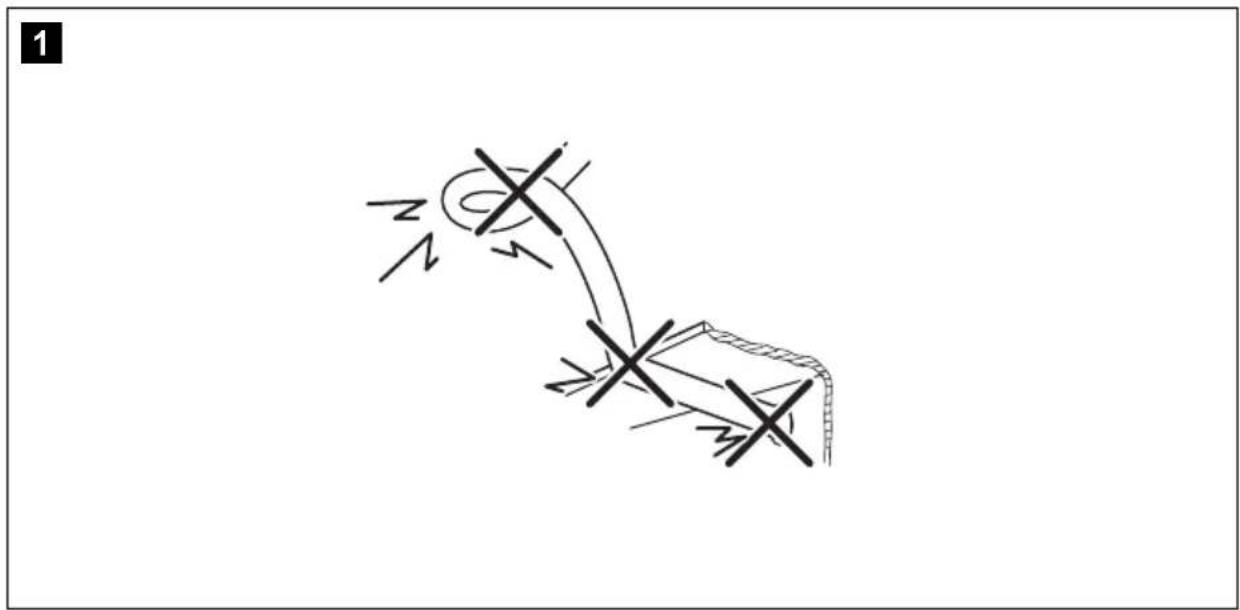

- Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok
– ne legyenek megtörve vagy megcsavarodva,
– ne súrlódjanak peremeken,
– ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve
(1. ábra, 3. oldal).
- Szigetelje le az összes összekötést és csatlakozást.
- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.
A kamera vízálló. A kamera tömítései azonban magas nyomású tisztítóval szemben hatástalanok (2. ábra, 3. oldal). Ezért vegye figyelembe a kamera kezelésével kapcsolatos következő megjegyzéseket:
- Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudják biztonságosan használni, ezt a terméket nem használhatják felelős személy felügyelete vagy utasítása nélkül.
- Ne nyissa ki a kamerát, mivel azzal csökkenti tömítettségét és működőképességét (3. ábra, 3. oldal).
- Ne húzza erővel a kábelt, mivel az csökkenti tömítettségét és működőképességét (4. ábra, 3. oldal).
- A kamera nem alkalmas víz alatti üzemeltetésre (5. ábra, 3. oldal).
3 Szállítási terjedelem
| Szám6.ábra,4. oldal | Mennyiség Megnevezés Cikkszám | |||
| 1 | 1 | C | A | M 3 |
| CAM35 REAR | 9102000134 | |||
| CAM35 REAR NAV | 9102000133 | |||
| CAM35 TWIN | 9102000132 | |||
| CAM35 TWIN NAV | 9102000131 | |||
| 2 | 1 | T | ö | m í |
| 3 | 1 | CAM35 Y-adapter CAM | 9600000552 | |
| 4 | 1 | CAM35 Y-adapter MON | 9600000553 | |
| 5 | 1 | Rendszerkábel | 9600000137 | |
| - | 1 | NAV-adapter (csak CAM35 REAR NAVvagy CAM35 TWIN NAV modelleknél) | 9600000558 | |
| - | 2 | Rögzítőcsavarok, 6 x 25 mm | ||
| - | - | Szerelési és kezelési útmutató | ||
4 Rendeltetésszerű használat
A CAM35 dupla kamera elsősorban egyszerű tetővel szerelt 2006-os, vagy ennél újabb Fiat Ducato, Citroën Jumper, Peugeot Boxer járművekben történő felhasználásra alkalmas. A kamera konzol a karosszéria és a féklámpa közé szerelhető fel. Felhasználható olyan kamerarendszerekben, amelyek a jármű körüli terület vezetőülésből történő megfigyelésére szolgálnak, például tolatásnál vagy parkolásnál.
FIGYELMEZTETÉS!
Személyi sérülések jármű általi veszélye.
A tolatókamera-rendszerek a tolatásnál nyújtanak támogatást, ugyanakkor nem adnak felmentést a tolatásnál tanúsítandó elővigyáza-tossági kötelezettség alól.
5 M ú s z a k i l e
A tolatókamera és a távolsági kamera (csak CAM35 TWIN) egyetlen konzollal sze- relhetők fel az eredeti féklámpába. A rendszer a kameraképet egy rendszerkábelen keresztül továbbítja a monitorhoz. A CAM35 az eredeti Fiat Uconect navigációs rendszerhez is csatlakoztatható, mivel a kamerák NTSC videójelt küldenek.
A kamera többek között a következő elemekből áll:
| Szám8.ábra, Megnevezés5. oldal | |
| 1 Tolatókamera | |
| 2 Távolsági kamera (csak CAM35 TWIN) | |
| 3 6-pólusú csatlakozókábel távolsági kamerához (csak CAM35 TWIN) | |
| 4 6-pólusú csatlakozókábel tolatókamerához |
Csak a CAM35 TWIN modellhez
A CAM35 TWIN modell esetében olyan két videobemenettel rendelkező monitort kell csatlakoztatni, melynek képe átkapcsolható a távolsági és a tolatókamera között.
A távolsági kamera a képet úgy továbbítja, mintha a kép a visszapillantó tükörben jelenne meg.
Csak a CAM35 NAV esetében
A CAM35REAR NAV és a CAM35 TWIN NAV kamerák más gyártók kameráihoz is csatlakoztathatók. A termékhez egy univerzális adapter található mellékelve (CAM35 NAV-adapter).
6 A kamera felszerelése
6.1 A féklámpa leszerelése
▶ Oldja ki a féklámpa két csavarját (9. ábra, 5. oldal).
▶ Húzza ki a féklámpa dugaszát (10. ábra, 6. oldal).
6.2 Kábelek elhelyezése
FIGYELEM! Sérülésveszély!
- Lyukak fúrása előtt ellenőrizze, hogy elegendő szabad hely van-e a fúrónak az átjutáshoz.
- A szakszerűtlen kábelelhelyezések és kábel-összeköttetések újra és újra hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének feltétele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.
- A kábeleknek nem szabad hosszabb ideig oldószerekkel (például benzinnel) érintkezniük, mivel az oldószerek a kábeleket károsíthat-ják.
Ezért vegye figyelembe a következő megjegyzéseket:
- A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon (például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat). Ha nincsenek átvezetések, akkor az adott kábelekhez megfelelő lyukakat kell fúrnia. Először annak nézzen utána, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
- A kábeleket lehetőség szerint mindig a jármű belsejében vezesse, mivel ott azok jobban védve vannak mint a járművön kívül.
Ha a kábeleket ennek ellenére a járművön kívül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kábelkötözökkel, szigetelőszalaggal stb.).
- A kábel sérüléseit megelőzendő a kábelek elhelyezésénél mindig tartson kielégítő távolságot a forró és mozgó jármű-alkatrészektől (kipufogócsövek, hajtóten-gelyek, áramgenerátor, ventilátor, fűtés stb.). A mechanikus védelemhez használjon bordáscsövet vagy hasonló védőanyagot.
- A csatlakozókábelek csatlakozódugóit a víz behatolása elleni védelem érdekében csavarozza össze (14. ábra, 7. oldal).
- A kábelek elhelyezésekor ügyeljen arra, hogy azok
– ne legyenek túlságosan megtörve vagy megcsavarodva,
- ne súrlódjanak peremeken,
– ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve.
- A kábeleket a járműben a beleakadás elkerülése érdekében (botlásveszély miatt) biztonságosan rögzítse. Ez kábelkötözők vagy szigetelőszalag alkalmazásával, illetve ragasztóanyaggal való odaragasztással történhet.
▶Fektesse le a rendszerkábelt.
6.3 A kamera elektromos csatlakoztatása
MEGJEGYZÉS
- A kamera kábelét úgy helyezze el, hogy a kamera esetleges szükségessé váló kiszerelése esetén könnyedén hozzáférhessen a kamera és a hosszabbítókábel közötti dugóscsatlakozóhoz. Ez a leszerelést jelentősen leegyszerűsíti.
- A csatlakozódugó korróziójának minimalizálása érdekében tegyen valamennyi zsírt (például póluszsírt) a csatlakozódugók egyikébe.
▶Vezesse át a féklámpa dugaszát a konzolon.
▶ A féklámpa dugaszát (11. ábra 1, 6. oldal) ismét illessze be a féklámpába.
▶ A(z) 12. ábra, 7. oldal - 14. ábra, 7. oldal ábrákon bemutatott módon csatlakoztassa a kamerát.
Képaláírás ehhez: 12. ábra, 7. oldal és 13. ábra, 7. oldal:
| Szám Megnevezés |
| 1 6-pólusú csatlakozókábel tolatókamerához |
| 2 Y-adapter, kamera |
| 3 Monitor |
| 4 Y-adapter, monitor |
| 5 Rendszerkábel |
| 6 6-pólusú csatlakozókábel távolsági kamerához (csak CAM35 TWIN) |
| 7 NAV-adapter (csak CAM35 NAV) |
| ws fehér, videojel 1 |
| ge sárga, videojel 2 |
| sw fekete |
| rt piros |
6.4 A kamera felszerelése
FIGYELEM!
Ügyeljen arra, hogy a konzol alsó oldalán a kamera kábelét vezesse el a kivágásokig, így nem csípődik be a kábel.
Ehhez a következő módon járjon el (15. ábra, 8. oldal):
▶ A két 6 x 25 mm rögzítőcsavarral rögzítse a féklámpát és a konzolt.
7 A kamera karbantartása és tisztítása
FIGYELEM! Sérülésveszély!
Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják.
▶ Alkalmanként tisztítsa meg a kamerát puha, nedves ruhával.
8 S z a v a t o s s
A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.
A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell beküldenie:
- hibás részegységek,
- a számla vásárlási dátummal rendelkező másolatát,
- a reklamáció okát vagy a hibát tartalmazó leírást.
9 Ártalmatlanítás
▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.
Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.
10 Müszaki adatok
| PerfectViewCAM35 REAR | PerfectViewCAM35 REAR NAV | |
| Cikkszám: 9102000134 9102000133 | ||
| Képérzékelő: 1/4" CMOS | ||
| Képpontok: kb. 345000 pixel | ||
| Videoszabvány: NTSC | ||
| Érzékenység: 1,5 Lux | ||
| Látószög: kb. 150°/60° átlósan | ||
| Üzemi feszültség: | 10 V--- - 16 V--- | |
| Fogyasztás: 1 W | ||
| Üzemi hőmérséklet: -30 °C és +70 °C között | ||
| Védettség: IP69k | ||
| Rezgésállóság: | 10g | |
| Méretek (sz x m x h)(tartóval): | 80 x 30 x 33 mm | |
| Súly: | kb. 0,25 kg | |
| PerfectViewCAM35 TWIN | PerfectViewCAM35 TWIN NAV | |
| Cikkszám: 9102000132 9102000131 | ||
| Képérzékelő: 1/4" CMOS | ||
| Képpontok: kb. 345000 pixel | ||
| Videoszabvány: NTSC | ||
| Érzékenység: 1,5 Lux | ||
| Látószög: kb. 150°/60° átlósan | ||
| Üzemi feszültség: | 10 V--- - 16 V--- | |
| Fogyasztás: 1 W | ||
| Üzemi hőmérséklet: -30 °C és +70 °C között | ||
| Védettség: IP69k | ||
| Rezgésállóság: 10g | ||
| Méretek (sz x m x h)(tartóval): | 80 x 30 x 33 mm | |
| Súly: | kb. 0,25 kg | |
