M55L AHD - Palubná kamera DOMETIC - Bezplatný návod na obsluhu

Typ produktu	LCD displej pre vozidlo (cúvací monitor)
Značka	Dometic
Model	M55L AHD
Veľkosť displeja	5 palcov (12,7 cm)
Rozlíšenie displeja	384 000 pixelov
Jas	Približne 350 cd/m²
Podporované video normy	1080p30/25, 720p30/25, PAL, NTSC (auto)
Počet vstupov kamery	3 (CAM1, CAM2, CAM3)
Napájanie	12 - 30 V jednosmerné
Maximálny výkon	10 W
Rozmery (D x V x H)	146 x 87 x 26 mm
Hmotnosť	350 g
Prevádzková teplota	-20 °C až 70 °C
Skladovacia teplota	-30 °C až 70 °C
Povolená vlhkosť	max. 85 %
Odolnosť voči vibráciám	6 g
Hlavné funkcie	Zobrazenie videa, prepínanie medzi 3 kamerami, nastavenie obrazu (jas, kontrast, farba), režim zrkadla, automatický stmievač
Montáž	Na palubnú dosku s dodaným držiakom, skrutkované upevnenie
Údržba a čistenie	Čistiť vlhkou handričkou, pred čistením odpojte
Bezpečnosť	Neumiestňujte do oblasti airbagu, neblokujte výhľad vodiča, dodržiavajte pokyny pre elektrickú montáž
Náhradné diely a opraviteľnosť	Slnko clona dostupná ako príslušenstvo, zákonná záruka, oprava výrobcom alebo predajcom
Všeobecné informácie	Voľnočasové použitie vo vozidlách, certifikácia E13

Často kladené otázky - M55L AHD DOMETIC

Aký typ kamier môžem pripojiť k monitoru M55L AHD?

Môžete pripojiť až tri kamery (CAM1, CAM2, CAM3) kompatibilné s podporovanými video normami (1080p, 720p, PAL, NTSC). Typicky sa používajú cúvacie a bočné kamery.

Ako nainštalovať monitor do vozidla?

Pripevnite držiak na palubnú dosku pomocou dodaných samovŕtacích skrutiek. Umiestnite monitor na držiak a dotiahnite krídlovú skrutku. Uistite sa, že neprekáža výhľadu vodiča a nie je v oblasti rozvinutia airbagov.

Ako pripojiť monitor k elektrickému napájaniu vozidla?

Napájací kábel obsahuje červený vodič (svorka 15, zapaľovanie) a čierny vodič (svorka 31, kostra). Pripojte červený vodič na plus po zapaľovaní a čierny vodič na kostru vozidla. Na overenie spojení použite diódovú kontrolku.

Môžem používať monitor s prívesom?

Áno. V režime prívesu sa kamera CAM3 aktivuje pri zaradení spiatočky, zatiaľ čo CAM1 sa stáva neaktívnou (prístupná iba tlačidlom CAM). Pozrite si schému v návode.

Ako nastaviť jas a kontrast displeja?

Stlačte tlačidlo Menu (❖) pre prístup k nastaveniam. Použite tlačidlá + a - na úpravu jasu, kontrastu a farieb. Nastavenia sa ukladajú automaticky.

Čo robiť, ak sa displej nerozsvieti?

Skontrolujte, či je napájací kábel správne zapojený a či je palubné napätie medzi 12 a 30 V. Uistite sa, že vozidlo je v chode (zapnuté zapaľovanie). Ak problém pretrváva, kontaktujte zákaznícky servis.

Môžem používať monitor s jednou kamerou?

Áno. Pripojte kameru na jeden zo vstupov (CAM1, CAM2 alebo CAM3). Displej štandardne zobrazuje aktívny zdroj. Medzi vstupmi môžete prepínať pomocou tlačidla CAM.

Ako vyčistiť LCD displej?

Najprv odpojte napájací kábel. Použite jemnú vlhkú handričku (žiadne abrazívne prostriedky). Príliš netlačte na displej, aby ste ho nepoškodili.

Kde nájdem čísla náhradných dielov?

Čísla dielov sú uvedené v návode: displej M55L AHD (9600012882), držiak displeja (9102200193), kryt držiaka (9102200195). Slnko clona je k dispozícii ako príslušenstvo (9102200200).

Aká je dĺžka záruky?

Platí zákonná záruka. Uschovajte si nákupný doklad. V prípade chyby kontaktujte svojho predajcu alebo pobočku Dometic a priložte chybné diely a doklad o kúpe.

NÁVOD NA OBSLUHU M55L AHD DOMETIC

Návod na montáž a uvedenie do prevádzky .... 180

CS

Monitor LCD

Pred montážou a uvedením do prevádzky si prosim pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov....180
2 Pokyny k bezpečnosti a montáži 181
3 Obsah dodávky 183
4 Príslušenstvo 183
5 Správne používanie ....184
6 Technický popis 184
7 Montáž LCD monitora 186
8 Používanie LCD monitora 190
9 Starostlivost' o LCD monitor a jeho čistenie....191
10 Záruka 191
11 Likvidácia....191
12 Technické údaje 192

1 Vysvetlenie symbolov

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Chyby montáže alebo pripojenia
- Poškodenia produktu mechanickým pôsobením a nesprávnym pripájacím napätím
• Zmeny produktu bez vyjadreného povolenia výrobcu
- Použitie na iné účely ako sú účely uvedené v návode

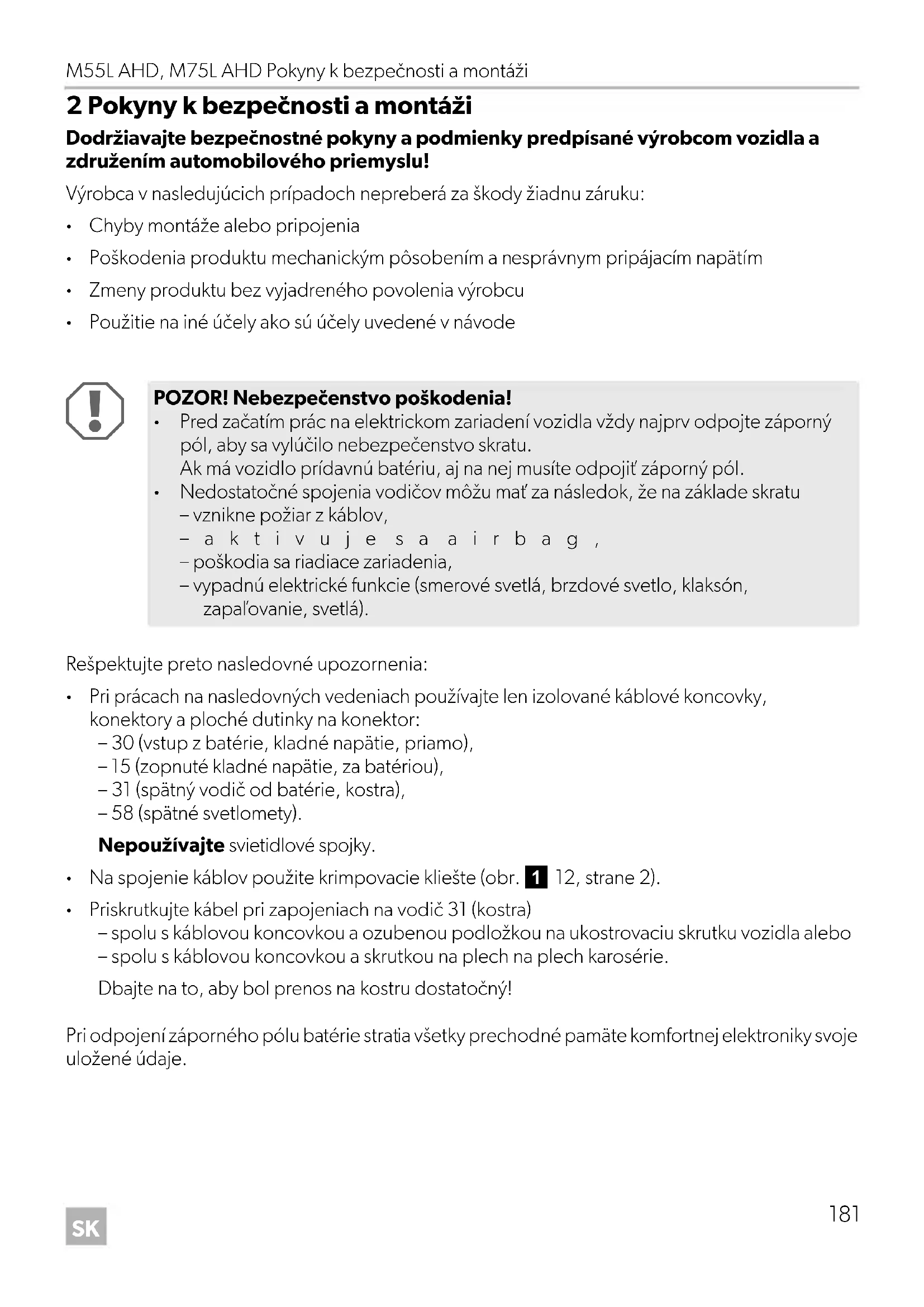

POZOR! Nebezpečenstvo poškodenia!

• Pred začatím prác na elektrickom zariadení vozidla vždy najprv odpojte záporný pól, aby sa vylúčilo nebezpečenstvo skratu.
  Ak má vozidlo prídavnú batériu, aj na nej musíte odpojit záporný pól.
• Nedostatočné spojenia vodičov môžu mať za následok, že na základe skratu – vznikne požiar z káblov,
• a k t i v u j e s a a i r b a g ,
  – poškodia sa riadiace zariadenia,
  – vypadnú elektrické funkcie (smerové svetlá, brzdové svetlo, klaksón, zapal'ovanie, svetlá).

Rešpektujte preto nasledovné upozornenia:

- Pri prácach na nasledovných vedeniach používajte len izolované káblové koncovky, konektory a ploché dutinky na konektor:

Nepoužívajte svietidlové spojky.

• Na spojenie káblov použite krimpovacie kliešte (obr. 1 12, strane 2).
- Priskrutkujte kábel pri zapojeniach na vodič 31 (kostra)

Dbajte na to, aby bol prenos na kostru dostatočný!

Pri odpojení záporného pólu batérie stratia všetky prechodné pamäte komfortnej elektroniky svoje uložené údaje.

• V závislosti od vyhotovenia vozidla je potrebné znova nastaviť nasledovné údaje:

• K ó d r á d i a
• H o d i n y v o z i d l a
• Spínacie hodiny
• Palubný počítač
  – Poloha sedadiel

Pokyny na nastavenie nájdete v príslušnom návode na používanie.

Pri montáži dodržiavajte nasledovné pokyny:

UPOZORNENIE!

• Upevnite monitor tak, aby sa za žiadnych okolností (prudké zabrzdenie, dopravná nehoda) neuvol'nil a nemohol spôsobit' poranenia posádky vozidla.
• Monitor neumiestňujte v dosahu airbagov, aby nevzniklo nebezpečenstvo poranenia pri ich aktivovaní.

- Na kontrolu napätia v elektrických vedeniach používajte len diódovú skúšobnú lampu (obr. 1 1, strane 2) alebo voltmeter (obr. 1 2, strane 2). Skúšobnou lampu s osvetľovacím telesom (obr. 1 3, strane 2) zachytťe príliš vysoký prúd, ktorým by sa mohla poškodit’ elektronika vozidla.

- Pri uložení elektrických prípojok dávajte pozor, - aby neboli stlačené alebo prekrútené, - aby sa neodierali o hrany, - aby bez ochrany neviedli cez ostré prechody (obr. 3, strane 3).

• Zaizolujte všetky spojenia a prípojky.
- Zaistite káble proti mechanickému namáhaniu pomocou viazačov káblov alebo izolačnej pásky, napr. k existujúcim vedeniam.

Pri manipulácii s LCD monitorom dodržiavajte nasledovné upozornenia:

UPOZORNENIE!

• Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových alebo duševných schopností alebo ich neskúsenosti alebo neznalosti nie sú schopné bezpečne používať tento výrobok, by ho nemali používať bez dozoru alebo poučenia zodpovednou osobou.
• Monitor neotvárajte (obr. 4, strane 3).
• V žiadnom prípade neponorte monitor do vody (obr. 5, strane 3); monitor nie je vodotesný.
• Monitor nesmie v žiadnom prípade prekážat' vo výhl'ade pri jazde (obr. 8, strane 4).
• Monitor neobsluhujte mokrými rukami.
• Ked'je kryt poškodený, monitor vyrad'te z prevádzky.

A

POZOR!

• Pripojte na správne napätie.
- Monitor nepoužívajte na miestach, kde - je vystavený priamemu slnečnému žiareniu, - podlieha silným teplotným výkyvom, - je vysoká vlhkost' vzduchu, - je zlá ventilácia, - je výskyt prachu alebo oleja.
• Netlačte na LCD displej.
• Nenechajte monitor spadnút.
- Ked' používate monitor vo vozidle, malo by vozidlo počas prevádzky bežat', aby sa batéria vozidla nevybila.
- Kvalita obrazu sa môže zhoršit, ked'sú v blízkosti silné elektromagnetické polia. Preto nemontujte monitor v blízkosti reproduktorov.

3 Obsah dodávky

Dostupné ako príslušenstvo (nie je súčast'ou dodávky):

Označenie	Č. výrobku
Protislnečná clona pre M55L AHD	9102200200
Protislnečná clona pre M75L AHD	9102200201

5 Správne používanie

LCD monitory PerfectView M55L AHD a M75L AHD sú monitory, ktoré sú prednostne určené na používanie vo vozidlách. Možno ich použit' na to, aby sa k nim pripojili kamery (napr. cúvací videosystém) alebo iné zdroje video signálu.

LCD monitory sú dimenzované na použitie vo všetkých vozidlách.

LCD monitory sú určené na rekreačné používanie.

6 Technický popis

6.1 Opis fungovania

LCD monitor je monitor, ku ktorému sa môžu pripojit' kamery (napr. cúvací videosystém) alebo iné zdroje videa (napr. DVD zariadenie). Zdroje video signálu možno prepínať.

Monitor má riadiace vedenia, ktorými možno kamery automaticky aktivovat'.

Môže sa používať až s tromi kamerami.

Je pripravený na použitie držiaka RAM Mount.

6.2 Ovládacie prvky

Č. naobr. 10,strane 5	Označenie	Popis
1 Snímacie okienko na funkciu stmievačaJas displeja sa automaticky prispôsobí okolitému svetlu
2 ⏻Zapne a vypne monitor.Tlačidlo svieti načerveno, ked' sa monitor nachádza vpohotovostnom režime. Svieti nazeleno, ked' je monitor zapnutý.
3 + 1. Zvýši jas.2. Zvýši hodnotu zvoleného parametra, ked' sa otvorí ponuka.
4 –	1. Zníži jas.2. Zníži hodnotu zvoleného parametra, ked' sa otvorí ponuka.

Č. na obr. 10, strane 5 Označe- nie Popis

1. Zapína menu.

2. Vyvolá parametre, ktoré sa majú nastavit'

Parametre sú rozdelené v tomto poradí na tri strany obrazovky:

Strana 1: Obrázok

– Jazyk („Language“): „Nemecky“, „Anglicky“, „Francúzsky“, „Taliansky“, „Holandsky“, „Španielsky“, „Portugalsky“, „Rusky“
– Kamera 1/Kamera 2/Kamera 3 („Camera 1/Camera 2/Camera 3“): „Normálne“ alebo „Zrkadlovo“
– Citlivost („Sensitivity“): Nastavenie prahu zapnutia funkcie nočného stmavenia

Strana 3: Výrobné nastavenie

– Návrat („Default“): Výrobné nastavenia všetkých parametrov

6 CAM Prepne z jednej kamery na d'alšiu.

7	D	r	ž	i
8	R	e	p	r

7 Montáž LCD monitora

7.1 Potrebné náradie (obr. 1, strane 2)

Na zabudovanie a montáž potrebujete nasledovné náradie:

• Meradlo (4)
• Jamkovač (5)
• Kladivo (6)
  • Súprava vrtákov (7)
  • Vítačka (8)
• Skrutkovač (9)

Na elektrické zapojenie a jeho preskúšanie potrebujete nasledovné pomôcky:

• Izolačná páska (10)
• Teplom zmrštitel'ná hadica
• Teplovzdušný fén (11)
  • Krimpovacie kliešte (12)
• Príp. spájkovačka (13)
• Príp. spájkovací cín (14)
• Príp. káblové priechodky

• Diódová skúšobná lampa (1) alebo voltmeter (2)

Na upevnenie káblov potrebujete príp. ešte viazače káblov.

7.2 Montáž monitora

UPOZORNENIE! Nebezpečenstvo poranenia!

Zvol'te miesto pre monitor tak, aby za žiadnych okolností (napr. prudké zabrzdenie, dopravná nehoda) nemohol spôsobit' poranenia posádky vozidla.

Pri montáži dodržiavajte nasledovné pokyny:

• Vyberte si vhodné miesto montáže tak, aby ste mali výhl'ad na monitor bez prekážky (obr. 6 a obr. 7, strane 3).
• Nemontujte monitor nikdy v oblasti, kde by mohol spôsobit' úder hlavy alebo kde by bol v dosahu airbagu. Pri jeho aktivovaní ináč hrozí nebezpečenstvo poranenia.
  • Monitor nesmie v žiadnom prípade prekážať vo výhláde pri jazde (obr. 8, strane 4).
• Miesto montáže by malo byť rovné.
• Skontrolujte, či je pod zvoleným miestom montáže potrebný volný priestor na umiestnenie podložiek a matíc.
• Najprv skontrolujte, či je dostatok vol'ného priestoru pre výstup vrtáka (obr. 2, strane 3).
• Majte na mysli hmotnosť monitora. V prípade potreby zabezpečte vystuženie (napr. väčšími podložkami alebo platničkami).
• Uistite sa, že prípojný kábel k monitoru môžete uložit'.

Určenie miesta montáže (obr. 11, strane 6)

▶Nasad'te monitor na držiak monitora.
▶Na skúšku umiestnite monitor s pripevneným podstavcom držiaka.
▶Nakreslite obrysy podstavca držiaka na palubnú dosku.
▶Odoberte monitor z držiaka monitora.

Naskrutkovanie držiaka monitora na palubnú dosku (obr. 12, strane 6)

Držte podstavec držiaka vnútri predtým naznačených obrysov.
▶Upevnite držiak monitora samoreznými skrutkami.

Upevnenie monitora

▶ Nasad'te monitor na držiak monitora a upevnite ho ryhovanou maticou (obr. 11, strane 6).
▶Posuňte kryt nad držiak monitora pri monitore.

1	M	o	n	i	t	o	r
2	20-pólová zásuvka
3	Prívodné vedenie monitora
4	20-pólový konektor
5	12–24V kladný kábel (červený): Pripojenie na kladný pól zapal’ovania (zop-nuté kladné napätie, svorka 15) alebo na kladný pól batérie (svorka 30)
6	Ukostrovací kábel (čierny): Pripojenie na záporný pól zdroja napätia
7	Kábel (zelený): Riadiaci vstup pre video vstup CAM1,napr. na pripojenie na spätný svetlomet
8	Kábel (biely): Riadiaci vstup pre video vstup CAM2,napr. bočná kamera
9	6-pólová zdierka CAM1 (pripojenie na zdroj video 1)
10	6-pólová zdierka CAM2 (pripojenie na zdroj video 2)
11	6-pólová zdierka CAM3 (pripojenie na zdroj video 3,s rozpoznaním video signálu)

POZOR!

Neodborné uloženie kábla a káblových spojení vedie k chybnej činnosti alebo poškodeniu konštrukčných dielcov. Správne uloženie kábla a káblových spojení je základným predpokladom trvalej a bezchybnej činnosti dodatočne namontovaných komponentov.

Pri uložení prípojných káblov dodržiavajte nasledovné pokyny:

• Na prechod prípojného kábla použite podľa možností originálne priechodky alebo iné možnosti prechodu napr. ventilačné mriežky. Ak nie sú k dispozícii žiadne prechody, musí sa pre kábel vyvítať otvor ∅ 22 mm. Najprv zistite, či je dostatok vol’ného priestoru pre výstup vrtáka (obr. 2, strane 3).
• Zakryte otvor prechodom (obr. 12 1, strane 6) v podkladovej doske držiaka monitora.
• Aby sa predišlo poškodeniu kábla, dodržiavajte pri uložení kábla dostatočný odstup od horúcich častí vozidla (svetlá, kúrenie, ventilátory atd').
• Pri uložení káblov (obr. 3, strane 3) dávajte pozor,
• aby neboli silno stlačené alebo prekrútené,
• aby sa neodierali o hrany,
• aby bez ochrany neviedli cez ostré prechody.

Pripojenie monitora k cúvaciemu videosystému (obr. 14, strane 7)

▶ Uložte prípojný kábel držiaka monitora na prístrojovej doske.
Zasuňte konektor kábla monitora (2) do zásuvky (4) prípojného kábla (3).

Konektor sa musí počutel'ne zaistit'.

POZOR! Nebezpečenstvo poškodenia!

Pri pripojení na zdroj napätia dbajte na správne pripojenie pólov.

Červený a čierny kábel prípojného kábla pripojte k vhodnému zdroju napätia:

Ak sa má monitor aktivovať po zaradení spätného chodu, pripojte zelený kábel (7) ku kladnému vodiču spätných svetlometov.

POZNÁMKA

Ak je na zelenom kábli (7) prítomné napätie, cúvacia kamera sa aktivuje.

Cúvacia kamera má prioritu.

Ked' sa má monitor aktivovat' napr. pri aktivovaní smerového svetla, pripojte nasledovný kábel riadenia na kladný vodič smerového svetla:

- biely kábel (8)

POZNÁMKA

Ak je na tomto riadiacom kábli napätie, aktivuje sa video vstup CAM2.

Tento kábel riadenia slúži ako signálne vedenie na aktivovanie, napr. bočnej kamery pri aktivovaní smerového svetla.

Príp. spojte zdierku CAM1 (9) prípojného kábla s konektorom zdroja videa 1 (napr. bočná kamera).
Príp. spojte zdierku CAM2 (10) prípojného kábla s konektorom zdroja videa 2 (napr. kamera).

POZNÁMKA

Rešpektujte hodnotu odberu prúdu videosystému. Kamery sú vybavené ohrevom. Môže pretekať maximálny prúd 1,5 A (tri kamery v režime s ohrevom). Pri priamom pripojení k batérii použite odpojovač. Budete tak môčť videosystém l'ahko odpojit' od batérie, keď sa vozidlo nebude dlhšie používať.

Pripojenie cúvacej kamery

Príp. spojte zdierku CAM3 (11) prípojného kábla s konektorom prídavnej cúvacej kamery.

8 Používanie LCD monitora

8.1 Zapnutie monitora

▶ Pri vypnutom monitore stlačte tlačidlo „” (obr. 10 2, strane 5), aby ste zapli monitor.
▶Tlačidlo svieti nazeleno.
√Objaví sa prenášaný obraz.

8.2 Vypnutie monitora

▶ Stlačte tlačidlo „O“ (obr. 10 2, strane 5), aby ste vypli monitor.
▶Tlačidlo svieti načerveno.
√Obraz zmizne.

8.3 Nastavenie monitora

Monitor môžete nastavit podla svojho želania takto (obr. 10, strane 5):

– Jazyk („Language“): „Nemecky“, „Anglicky“, „Francúzsky“, „Taliansky“, „Holandsky“, „Spanielsky“, „Portugalsky“, „Rusky“
– Kamera 1/Kamera 2/Kamera 3 („Camera 1/Camera 2/Camera 3“): „Normálne“ alebo „Zrkadlovo“
– Citlivost' („Sensitivity“): 1, 2
Nastavenie prahu zapnutia funkcie nočného stmavenia, aby ste predišli oslneniu. V režime stmavenia je možné nastaviť prah zapnutia vo dvoch stupňoch

Strana 3: Výrobné nastavenie

– Návrat („Default“): Výrobné nastavenia všetkých parametrov

8.5 Rozpoznanie kamery prívesu

Táto funkcia je potrebná pri používaní kamery prívesu (obr. 13, strane 6), ked' sa systém automaticky aktivuje zaradením spätného chodu.

• Pripojená jedna kamera (napr. vozidlo bez prívesu): aktivuje sa kamera (1) pripojená k CAM1
• Pripojené dve kamery (napr. vozidlo s prívesom): aktivuje sa kamera (2) pripojená k CAM3 (CAM1 je neaktívna; CAM1 je možné aktivovat' iba tlačidlom „CAM“)

9 Starostlivost'o LCD monitor a jeho čistenie

POZOR! Nebezpečenstvo poškodenia!

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu) alebo na vášho špecializovaného predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné:

• chybné komponenty,
  • kópiu faktúry s dátumom kúpy,
  • dôvod reklamácie alebo opis chyby.

11 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

12 Technické údaje

	M55L AHD M75L AHD
Č. výrobku: 9600012882 9600012898
Typ: Color TFT LCD
Vel'kosť displeja: 5" (12,7 cm) 7" (17,8 cm)
Jas: cca 350 cd/m2	cca 800 cd/m2
Rozlíšenie displeja:	384 000 pixelov	>600 000 pixelov
Televízna norma:	1080p30 / 1080p25 / 720p30 / 720p25 / PAL / NTSC(automatické prepínanie)
Prevádzkové napätie:	12 - 30 V---
Výkon:	max. 10 W
Prevádzková teplota:	-20 °C až 70 °C
Teplota skladovania:	-30 °C až 70 °C
Vlhkosť vzduchu:	maximálne 85 %
Odolnosť voči vibráciám:	6 g
Rozmery Š x V x H:	146 x 87 x 26 mm	190 x 110 x 26 mm
Hmotnosť:	350 g	400 g

Povolenia

Prístroj má povolenie E13.

Homologace prístroje E13.
