| Typ produktu | Dwubiegunowy kontroler napięcia z wyświetlaczem LCD |
| Marka | Testboy |
| Model | Profi III LCD |
| Zasilanie | 2 baterie 1,5 V typu AAA Micro |
| Zakres napięcia przemiennego (TRMS) | 6...1000 V AC |
| Zakres napięcia stałego | 6...1400 V DC |
| Wyświetlanie częstotliwości | 0, 16.66...500 Hz |
| Test ciągłości | 0,1...200 kΩ z sygnałem dźwiękowym |
| Test fazy | Biegun > 100 V AC |
| Test wirującego pola | Tak, od 200 V / 50/60 Hz |
| Test RCD / FI | Obciążenie aktywowalne 30 mA przy 230 V AC |
| Funkcja DATA HOLD | Tak, przyciskiem L.H. |
| Oświetlenie punktu pomiarowego | Tak, aktywowalne długim naciśnięciem L.H. |
| Podświetlenie ekranu | Stałe, automatyczne wyłączanie po kilku sekundach |
| Wskazanie niebezpiecznego napięcia (ELV) | Migająca czerwona dioda LED i wibracja od 45 V AC / 110 V DC |
| Kategoria przepięciowa | CAT IV 1000 V |
| Stopień ochrony | IP65 |
| Temperatura robocza | -15 do +45 °C |
| Norma kontrolna | EN 61243-3:2014 |
| Czyszczenie | Wilgotna szmatka z delikatnym detergentem, unikać rozpuszczalników i wilgoci w obudowie |
| Wymiana baterii | Otworzyć komorę, zachować polaryzację, przed wymianą wyjąć końcówki pomiarowe |
| Automatyczne wyłączanie | Tak, po braku aktywności (odliczanie SCAN) |
Często zadawane pytania - Profi III LCD Testboy
Pytania użytkowników dotyczące Profi III LCD Testboy
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Sprzęt pomiarowy w formacie PDF za darmo! Znajdź swoją instrukcję Profi III LCD - Testboy i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Profi III LCD marki Testboy.
INSTRUKCJA OBSŁUGI Profi III LCD Testboy

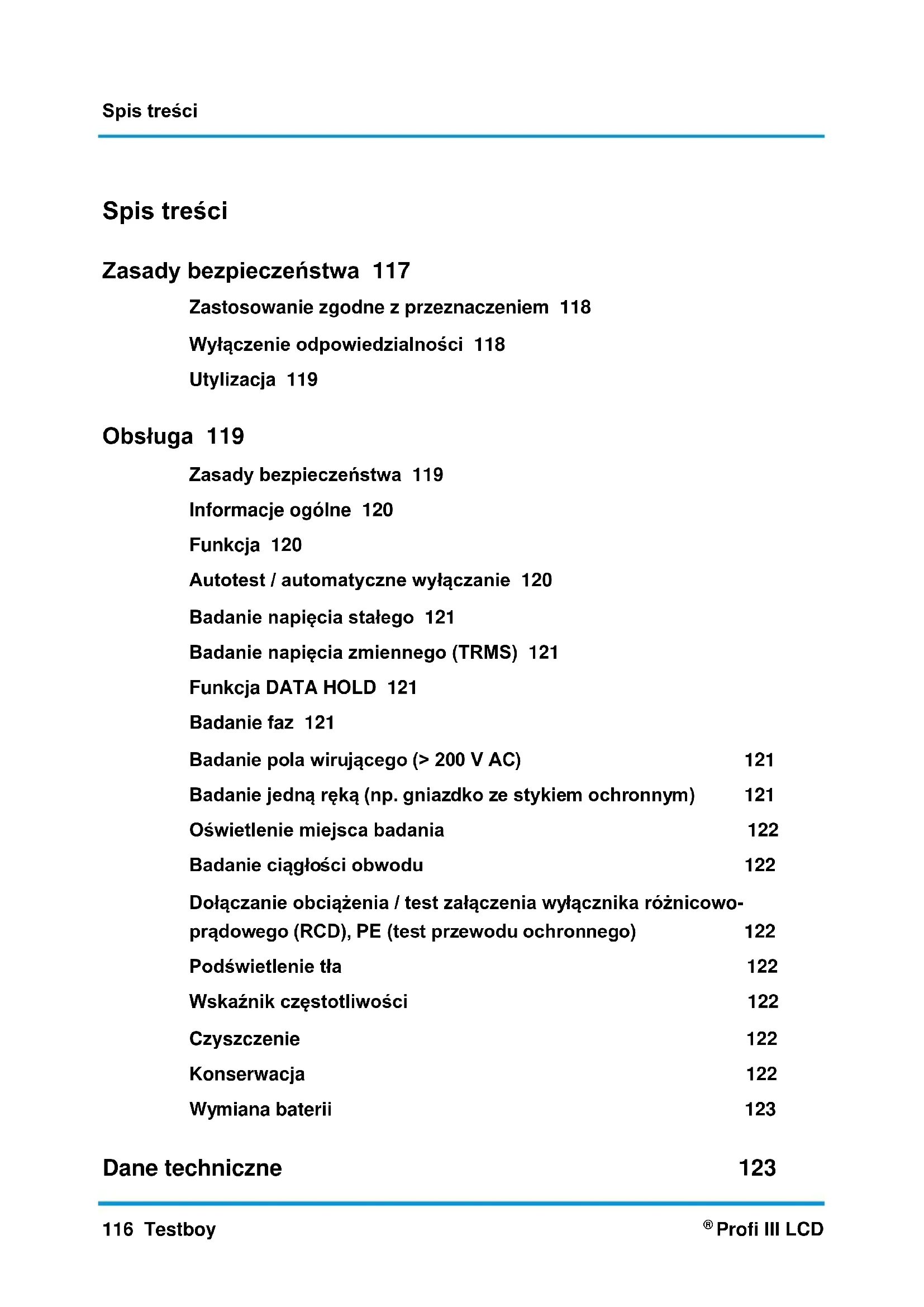

Testboy® Profi III LCD 116 Instrukcja obsługi
Zasady bezpieczeństwa 117
Zastosowanie zgodne z przeznaczeniem 118
Wyłączenie odpowiedzialności 118
Utylizacja 119
Obsługa 119
Zasady bezpieczeństwa 119
Informacje ogólne 120
Funkcja 120
Autotest / automatyczne wyłączanie 120
Badanie napięcia stałego 121
Badanie napięcia zmiennego (TRMS) 121
Funkcja DATA HOLD 121
Badanie faz 121
Badanie pola wirującego (> 200 V AC) 121
Badanie jedną ręką (np. gniazdko ze stykiem ochronnym) 121
Oświetlenie miejsca badania 122
Badanie ciągłości obwodu 122
Dołączanie obciążenia / test załączenia wyłącznika różnicowo-
prądowego (RCD), PE (test przewodu ochronnego) 122
Podświetlenie tła 122
Wskaźnik częstotliwości 122
Czyszczenie 122
Konserwacja 122
Wymiana baterii 123
Dane techniczne 123
Zasady bezpieczeństwa
OSTRZEŻENIE
Przed użyciem należy dokładnie przeczytać niniejszą instrukcję. Jeśli urządzenie nie będzie stosowane zgodne z zaleceniami producenta, ochrona zapewniana przez urządzenie może przestać funkcjonować.
OSTRZEŻENIE
Źródłami zagrożeń są np. części mechaniczne, które mogą spowodować poważne obrażenia osób. Istnieje również zagrożenie dla przedmiotów (np. uszkodzenie urządzenia).
OSTRZEŻENIE
Porażenie prądem może spowodować śmierć lub poważne obrażenia osób oraz zagrożenie dla działania przedmiotów (np. uszkodzenie urządzenia).
OSTRZEŻENIE
Ze względów bezpieczeństwa i dopuszczeń (CE) zabrania się dokonywania samodzielnych przeróbek i/łub zmian urządzenia. Aby zapewnić bezpieczną pracę z urządzeniem, należy bezwzględnie przestrzegać zasad bezpieczeństwa, oznaczeń ostrzegawczych i rozdziału „Zastosowanie zgodne z przeznaczeniem”.
OSTRZEŻENIE
Przed użyciem urządzenia należy przestrzegać poniższych wskazówek:
Unikać pracy urządzenia w pobliżu spawarek elektrycznych, grzejników indukcyjnych i innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem należy dopasować do nowej temperatury otoczenia przez ok. 30 minut.
W niższych temperaturach poniżej 5 °C gotowość do użycia próbnika napięcia może być ograniczona. Należy zapewnić odpowiednie zasilanie poprzez stosowanie właściwych baterii, które są również przystosowane do stosowanego zakresu temperatur!
Nie narażać urządzenia na działanie wysokich temperatur przez dłuższy czas.
Należy unikać zapylonych i wilgotnych warunków otoczenia.
Próbnik napięcia i akcesoria nie są zabawkami i nie mogą się nimi bawić dzieci!
W miejscach produkcji należy przestrzegać przepisów BHP Federacji Towarzystw Ubezpieczeniowych Branży Przemysłowej w zakresie instalacji elektrycznych i środków eksploatacyjnych.
Należy przestrzegać pięć zasad bezpieczeństwa:
1 Odłączenie od prądu
2 Zabezpieczenie przed ponownym włączeniem
3 Stwierdzenie braku napięcia (brak napięcia należy stwierdzić 2-biegunowo)
4 Uziemienie i podłączenie na krótko
5 Ostoniecie części sąsiadujących znajdujących się pod napięciem
OSTRZEŻENIE
Próbnik napięcia o względnie niskiej impedancji w porównaniu do wartości referencyjnej 100 kΩ nie będzie wyświetlał wszystkich napięć zakłóceniiowych o wartości początkowej powyżej ELV. Po dotknięciu do badanych części instalacji próbnik napięcia może tymczasowo obniżyć napięcia zakłóceniowe poprzez rozładowanie do poziomu poniżej; po wyjęciu próbnika napięcia napięcie zakłóceniowe przyjmie ponownie swoją wartość początkową.
Próbnik napięcia o względnie wysokiej impedancji wewnętrznej w porównaniu do wartości referencyjnej 100 kΩ przy występującym napięciu zakłóceniowym nie będzie jednoznacznie wskazywał „braku napięcia roboczego”.
Jeżeli nie pojawi się wskazanie „Napięcie występuje”, zaleca się włożenie urządzenia uziemiającego przed podjęciem pracy.
Jeżeli wskazanie „Napięcie występuje” pojawi się przy części, która jest traktowana jako oddzielona od instalacji, to zaleca się poprzez dodatkowe działania (np.: zastosowanie właściwego próbnika napięcia, kontrola wzrokowa miejsca rozłączenia w sieci elektrycznej itd.) potwierdzenie stanu „Brak napięcia roboczego” sprawdzanej części instalacji oraz stwierdzenie, że napięcie wskazywane przez próbnik napięcia jest napięciem zakłóceniowym.
Zastosowanie zgodne z przeznaczeniem
Przeznaczony do zastosowania tylko przez elektryków i wykwalifikowany personel.
Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi, takich jak badanie napięcia zmiiennego, napięcia stałego i ciągłości obwodu, test fazy i pola wirującego. Inne zastosowanie jest niedozwolone i może spowodować wypadki lub zniszczenie urządzenia. Takie nieprawidłowe zastosowania powodują natychmiastowe unieważnienie roszczeń gwarancyjnych użytkownika wobec producenta.
Każda osoba korzystająca z urządzenia kontrolnego powinna być odpowiednio wykwalifikowana oraz znać szczególne niebezpieczeństwa występujące w środowisku przemysłowym podczas badania napięcia, wymagane działania bezpieczeństwa oraz metody kontroli prawidłowości funkcjonowania urządzenia przed i po każdym użyciu.
Aby chronić urządzenie przed uszkodzeniem, w przypadku dłuższego okresu nieużywania należy wyjąć baterie.
W przypadku szkód rzeczowych i obrażeń osób, spowodowanych nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa, nie ponosimy odpowiedzialności. W takich przypadkach wygasają roszczenia gwarancyjne. Wykrzyknik w trójkącie wskazuje na zasady bezpieczeństwa opisane w instrukcji obsługi. Przed uruchomieniem należy w całości przeczytać instrukcję. Urządzenie zostało sprawdzone wg norm CE i jest zgodne z wymaganymi dyrektywami.
Zastrzegamy sobie prawo do zmiany specyfikacji bez uprzedniego powiadomienia © 2017 Testboy GmbH, Niemcy.
Wyłączenie odpowiedzialności
W przypadku uszkodzeń spowodowanych nieprzestrzeganiem instrukcji, wygasają roszczenia gwarancyjne! Za wynikające z tego uszkodzenia następcze nie ponosimy odpowiedzialności!
Testboy nie odpowiada za szkody wynikające z
nieprzestrzegania instrukcji
zmian produktu niezatwierdzonych przez Testboy lub
używania części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy
pracy pod wpływem alkoholu, narkotyków i leków
Prawidłowość instrukcji obsługi
Niniejsza instrukcja obsługi została stworzona z największą starannością. Za prawidłowość i kompletność danych, ilustracji i rysunków nie ponosimy odpowiedzialności. Zastrzegamy sobie prawo do zmian, błędów w druku i pomyłek.
Utylizacja
Szanowny kliencie Testboy, nabycie naszego produktu umożliwia zwrócenie urządzenia po zakończeniu jego żywotność do właściwych punktów zbiórki odpadów elektrycznych.
Dyrektywa WEEE reguluje zwrot i recykling urządzeń elektrycznych. Producenci urządzeń elektrycznych są zobowiązani do bezpłatnego odbioru i recyklingu wszystkich urządzeń elektrycznych. Urządzenia elektryczne nie mogą być już usuwane tradycyjnymi kanałami utylizacji. Urządzenia elektryczne należy poddać recyklingowi i utylizować oddzielnie. Wszystkie urządzenia podlegające tej dyrektywie są oznaczone tym logo.
Utylizacja zużytych baterii
Użytkownik końcowy jest prawnie zobowiązany (ustawa o bateriach) do zwrotu wszystkich zużytych baterii i akumulatorów;
zabrania się wyrzucania ich wraz z odpadami domowymi!
Baterie/akumulatory zawierające substancje szkodliwe są oznaczone pokazanymi obok symbolami, oznaczającymi zakaz wyrzucania wraz z odpadami domowymi.
Oznaczenia decydujących metali ciężkich to m.in.:
Cd = kadm, Hg = rtęć, Pb = ołów, Mn = mangan, Li = lit.
Zużyte baterie/akumulatory można bezpłatnie oddawać w gminnych punktach zbiórki lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!
Certyfikat jakości
Wszystkie czynności i procesy związane z jakością wykonane w firmie Testboy GmbH są stale nadzorowane przez system zarządzania jakością. Testboy GmbH potwierdza ponadto, że urządzenia kontrolne i przyrządy wykorzystane podczas kalibracji podlegają stałemu nadzorowi środków kontroli.
Deklaracja zgodności
Produkt spełnia najaktualniejsze normy. Więcej informacji znajduje się na stronie www.testboy.de
Obstuga
Dziękujemy za zakup Testboy® Profi III LCD, dwubiegunowego próbnika napięcia z wyświetlaczem LCD. Można sprawdzać napięcia stałe (od 6 V do 1400 V) i napięcia zmienne (od 6 V do 1000 V) do ziemi, wykonywać badania biegunowości, kierunku pola wirującego i ciągłości obwodu do 200 kΩ oraz testy wyłącznika różnicowo-prądowego (RCD).
Dzięki obracanemu elementowi dystansowemu podczas kontroli napięcia możliwa jest obsługa jedną ręką.
Testboy® Profi III LCD dzięki wysokiemu rodzajowi ochrony (IP65) można stosować również w trudnych warunkach.
Zasady bezpieczeństwa
Zakupione urządzenie zapewnia wysoki stopień bezpieczeństwa. Aby zapewnić bezpieczne i prawidłowe użytkowanie, konieczne jest przeczytanie niniejszej instrukcji obsługi przed pierwszym użyciem.
Obowiązują następujące zasady bezpieczeństwa:
Krótko przed użyciem należy sprawdzić, czy próbnik napięcia działa prawidłowo (przepis VDE 0105, część 1). Upewnić się, że przewód kontrolny i urządzenie są w nienaruszonym stanie. Sprawdzić urządzenie w znanym źródłe napięcia, np. w gniazdku 230 V.
Jeśli jedna lub kilka funkcji nie pojawią się przy tym na wyświetlaczu, nie można używać urządzenia i należy je oddać do sprawdzenia specjaliście.

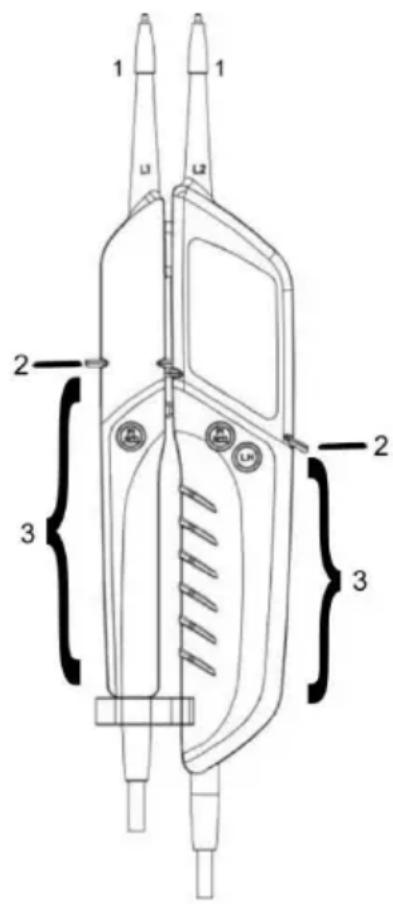

Urządzenie wolno trzymać tylko za uchwyty (3) pod oznaczeniem mechanicznym (2), unikać dotykania końcówek kontrolnych (1)! (patrz ilustracja)
Kontrolę braku napięcia należy wykonywać tylko dwubiegunowo!
Urządzenia nie można eksploatować w warunkach wilgotnych.
Nie używać, kiedy komora baterii jest otwarta! Podczas wymiany baterii końcówki kontrolne należy odsunąć od sprawdzanego obwodu.
Prawidłowe wskazania są zapewnione w zakresie temperatury od -15 °C do +45 °C.
Urządzenie zawsze należy utrzymywać w stanie suchym i w czystości. Obudowę wolno czyścić wilgotną ściereczką.
Wyświetlany dodatkowo symbol ostrzeżenia oraz wibracje przy napięciach > 45 V AC / 110 V DC ostrzegają przed napięciami zagrażającymi życiu, a nie służą do celów kontroli!
Baterie należy wymieniać od razu, jeżeli krótko po włączeniu lub już podczas włączania urządzenie natychmiast się wyłączy.
Różne sygnały wyświetlane przez próbnik napięcia (wraz z wartością graniczną ELV) nie mogą być wykorzystywane do celów pomiarowych.
Napięcia mają priorytety. Jeśli na końcówkach kontrolnych nie ma napięcia (< 6 V), urządzenie znajduje się w trybie badania ciągłości obwodu.
Funkcja
Aby włączyć urządzenie, należy przytrzymać na krótko przy sobie końcówki kontrolne.
W stanie gotowości na wyświetlaczu pojawia się komunikat „SKAN” oraz liczba z odliczaniem wstecznym. Jeżeli ta liczba osiągni e wartość 0, urządzenie wyłączy się. Aby ponownie włączyć, należy przytrzymać na krótko przy sobie końcówki kontrolne.
Przykręcanie i odkręcanie przejściówek końcówek kontrolnych ułatwia sprawdzanie na gniazdkach.
Aby zapewnić bezpieczne przechowywanie, na podstawie końcówki kontrolnej zabezpieczonej przed zgubieniem znajduje się pasujące mocowanie.
Prąd znamionowy In wynosi maksymalnie 3,5 mA.
Autotest / automatyczne wyłączanie
Podczas pierwszego włączenia, po włożeniu nowych baterii lub po przytrzymaniu przy sobie końcówek kontrolnych, jeżeli urządzenie jest wyłączone na krótko zapalają się wszystkie wskaźniki na wyświetlaczu LCD. Krótko później urządzenie przechodzi do trybu SKAN i liczba wskazuje odliczanie wsteczne sekund.
Jeśli jedna lub kilka funkcji nie pojawią się przy tym na wyświetlaczu, nie można używać urządzenia i należy je oddać do sprawdzenia specjaliscie.
Przytrzymać przy sobie końcówki kontrolne krótko przed i po zastosowaniu, aby zapewnić gotowość urządzenia do działania. Jeśli wyświetlacz LCD nie świeci się lub świeci się słabo, należy wymienić baterie.
Jeśli również po włożeniu nowych baterii urządzenie nie działa, należy je zabezpieczyć przed nieprawidłową obsługa.
Po pewnym czasie bez użytkowania wyświetlacz odlicza sekundy wstecznie, a urządzenie wyłączy się automatycznie przez funkcję „Automatyczne wyłączenie zasilania”.
Aby ponownie włączyć/wykonać autotest, należy przytrzymać na krótko przy sobie końcówki kontrolne.
Badanie napięcia stałego
Po przyłożeniu końcówek kontrolnych do napięcia stałego w zakresie napięcia znamionowego wyświetli się napięcie w wolltach oraz dodatkowo na wyświetlaczu pojawi się symbol „DC”. Jeśli na końcówce kontrolnej występuje napięcie ujemne „L2”, przed wartością wyświetli się „-” (minus). Napięcie ok. 110 V i większe, stanowiące zagrożenie życia, jest sygnalizowane migającą na czerwono diodą LED za wyświetlaczem oraz wibracjami.
Diody LED ELV nie wolno używać do pomiarów.
W przypadku całkowicie rozładowanych baterii przy podłączonym napięciu na wyświetlaczu pojawia się trójkąt ostrzegawczy.
Badanie napięcia zmiennego (TRMS)
Po przyłożeniu końcówek kontrolnych do napięcia zmiennego w zakresie napięcia znamionowego wyświetli się napięcie w woltach oraz dodatkowo na wyświetlaczu pojawi się symbol „AC”. Wyświetla się również częstotliwość sieciowa. Napięcie ok. 45 V i większe, stanowiące zagrożenie życia, jest sygnalizowane migającą diodą LED za wyświetlaczem oraz wibracjami.
Diody LED ELV nie wolno używać do pomiarów.
W przypadku całkowicie rozładowanych baterii przy podłączonym napięciu na wyświetlaczu pojawia się trójkąt ostrzegawczy.
Funkcja DATA HOLD
Wartość kontrolną można zapisać na wyświetlaczu LC krótko naciskając przycisk „L.H.” (pamięć danych). Funkcja „DATA HOLD” jest sygnalizowana w polu wyświetlacza przez symbol „D.H.” i można ją wyłączyć ponownie naciskając krótko ten sam przycisk.
Badanie faz
Odzież ochronna oraz izolowane miejsca mogą wpływać na działanie!
Końcówką kontrolną „L2” na dużym ręcznym elemencie obsługowym dotknąć przewód. Po przyłożeniu fazy (biegun >100 V AC), min. 100 V\~, na wyświetlaczu „<L” pojawia się trójkąt ostrzegawczy, migająca na czerwono dioda LED oraz wibracje.
Podczas ustalania przewodu fazowego sygnalizacja wskaźnika może zostać zakłócona np. przez urządzenia izolacyjne chroniące przed bezpośrednim dotknięciem, w niewłaściwych pozycjach, na przykład na drewnianych drabinach lub izolujących wykładzinach podłogowych, przy napięciu nieuziemionym lub w przypadku niekorzystnych warunków oświetlenia.
Dla bezpieczeństwa należy sprawdzić dwubiegunowo brak napięcia.
Fazę można ustalić również poprzez sprawdzenie przewodu zewnętrznego względem przewodu ochronnego. W przypadku przewodu fazowego powinno wyświetlić się występujące napięcie.
Należy pamiętać, że podczas tego badania przez przewód ochronny przepływa dodatkowy prąd. Jest on sumowany z prądem już występującym, co może spowodować załączenie wyłącznika ochronnego (różnicowo-prądowego)!
Badanie pola wirującego (> 200 V AC)
Odzież ochronna oraz izolowane miejsca mogą wpływać na działanie.
Wziąć w ręce uchwyty L1 i L2 na całej powierzchni (patrz ilustracja na stronie 119) pod oznaczeniem mechanicznym.
Przyłożyć końcówki kontrolne L1 i L2 do dwóch przewodów zewnętrznych (fazowych) i sprawdzić, czy występuje napięcie przewodu zewnętrznego np. 400 V.
Pole wirujące w kierunku prawym (faza L1 przed fazą L2) występuje wtedy, gdy na wyświetlaczu pojawi się litera „R”.
Pole wirujące w kierunku lewym (faza L2 przed fazą L1) występuje wtedy, gdy na wyświetlaczu pojawi się litera „L”.
Podczas ustalania pola wirującego zawsze trzeba wykonać badanie z zamienionym końcówkami kontrolnymi. Kierunek obrotu musi się przy tym zmienić.
Wskazówka:
Badanie pola wirującego jest możliwe od 200 V, 50/60 Hz (faza do fazy) w uziemionej sieci pola trójfazowego.
„Trzecia” faza (L3) jest symulowana za pomocą czujnika w urządzeniu przez objęcie elementów ręcznych.
Badanie jedną ręką (np. gniazdko ze stykiem ochronnym)
Za pomocą uchwytów dystansowych znajdujących się na przewodzie kontrolnym w dolnej części ręcznego elementu obsługowego L1 można zablokować obydwa ręczne elementy obsługowe. Po przekręceniu można regulować odległość końcówek kontrolnych. (styk ochronny/CEE)
Oświetlenie miejsca badania
Oświetlenie miejsca badania włącza się lub wyłącza przez dłuższe naciśnięcie przycisku „L.H” (pamięć danych).
Należy je stosować z umiarem, ponieważ ze względu na dodatkowe obciążenie baterie rozładowują się przedwcześnie.
Badanie ciągłości obwodu
(Aby włączyć, należy przytrzymać przy sobie końcówki kontrolne)
Przyłożyć końcówki kontrolne do sprawdzanego przewodu, bezpiecznika itp. W przypadku rezystancji niższej niż 10,0 kΩ na wyświetlaczu pojawi się „LO” i rozlegnie się sygnał akustyczny. W przypadku rezystancji wyższej niż 10,0 – 200 kΩ na wyświetlaczu pojawi się wartość rezystancji, w przypadku rezystancji > 200 kΩ na wyświetlaczu pojawi się wskaźnik nadmiaru „OL”.
Dołączanie obciążenia / test załączenia wyłącznika różnicowo-prądowego (RCD), PE (test przewodu ochronnego)
Napięcia zakłóceniowe oraz połączenie indukcyjne oraz pojemnościowe można zmniejszyć podczas badania napięcia poprzez jednocześnie naciśnięcie obydwu przycisków wyłącznika różnicowo-prądowego/RCD. W ten sposób włączona zostaje mniejsza impedancja.
Prąd szczytowy po naciśnięciu przycisków jest niższy niż 0,3 A (Is).
Ten dodatkowy obwód obciążenia jest zabezpieczony przed przeciążeniem i redukuje prąd obciążenia po kilku sekundach.
To wbudowane obciążenie umożliwia załączenie wyłącznika ochronnego różnicowo-prądowego (RCD).
Sprawdzane jest napięcie różnicowo-prądowe (RCD) (maks. 30 mA @ 230 V AC) między fazą a przewodem ochronnym.
W tym celu należy przytrzymać jedną końcówkę kontrolą przy przewodzie przewodzącym fazę (patrz kontrola fazy), a drugą przy przewodzie ochronnym i wcisnąć jak najgłębiej przyciski różnicowo-prądowe (RCD).
Bez naciśnięcia obydwu przycisków przełącznik różnicowo-prądowy normalnie się nie załączy!
WSKAZÓWKA
Test różnicowo-prądowy (RCD) należy wykonywać tylko przy zainstalowanych na stałe instalacjach i obwodach prądu. Test prowadzony na urządzeniach ruchomych i nieokablowanych na stałe, przewodach przedłużających itp. może w razie błędu spowodować wysoki przepływ prądu do części metalowych!
Ten test nie zastępuje kontroli wyłączników ochronnych różnicowo-prądowych (RCD) wg VDE 0100!
Do tego celu Testboy® oferuje odpowiednie urządzenia.
Podświetlenie tła
Podświetlenie tła wyświetlacza jest włączone ciągle, wyłącza się automatycznie po kilku sekundach, aby oszczędzać baterię i włącza się ponownie po rozpoczęciu wykonywania badania.
Wskaźnik częstotliwości
Podczas badania napięcia rejestrowana jest również częstotliwość podłączonego napięcia zmiennego i pokazywana na wyświetlaczu mniejszymi cyframi w pełnych hercach.
Czyszczenie
Jeśli urządzenie zabrudzi się w wyniku codziennego użytkowania, można je wyczyścić wilgotną ściereczką i niewielką ilością delikatnego domowego środka do czyszczenia. Do czyszczenia nigdy nie stosować agresywnych środków czyszczących ani rozpuszczalników.
Aby uniknąć zwarć, nie należy dopuszczać, aby do obudowy dostała się woda.
Konserwacja
Na podstawie instrukcji obsługi urządzenie nie wymaga specjalnej konserwacji podczas eksploatacji, z wyjątkiem baterii.
Wymiana baterii
Jeśli baterie się rozładują, na wyświetlaczu pojawi się symbol baterii i urządzenie może się wyłączyć. Należy natychmiast wymienić baterie, aby zapewnić dokładność wartości kontrolnych.
Przed otwarciem komory baterii należy odłączyć końcówki kontrolne od sprawdzanego obwodu!
Aby wymienić baterie, należy otworzyć komorę baterii na obudowie głównej. W tym celu należy odkręcić na zmianę śruby za pomocą odpowiedniego śrubokręta. Podczas wkładania nowych baterii należy zwrócić uwagę na właściwą biegunowość. Ponownie zamknąć i przykręcić starannie komorę baterii.
Bez baterii urządzenie wskazuje występujące napięcie powyżej wartości ELV przy pomocy LED.
W niższych temperaturach poniżej 5°C gotowość do użycia próbnika napięcia może być ograniczona. Należy zapewnić odpowiednie zasilanie poprzez stosowanie właściwych baterii, które są również przystosowane do stosowanego zakresu temperatur!
Baterii nie można wyrzucać wraz z odpadami domowymi. W pobliżu miejsca zamieszkania na pewno znajduje się punkt zbiórki!
Dane techniczne
| Wskaźnik | Wyświetlacz LC z podświetlanym tłem |
| Zakres napięcia znamionowego | 6...1000 V AC (TRMS) +/- 5%, +10 cyfry6...1400 V DC +/- 5%, +10 cyfry |
| Wskaźnik pola wirującego | tak |
| Wskazanie | 0,85 Un |
| Wskaźnik częstotliwości | 0, 16.66...500 Hz |
| Podłączane obciążenie | 30 mA przy 230 V AC |
| Czas włączenia | 30 s wt. \ 240 s wył. |
| prąd znamionowy In | < 3,5 mA |
| prąd szczytowy Is | < 0,3 A, przy wciśniętych przyciskach (FI/RCD) |
| kontrola faz bieguna | > 100 V AC |
| klasa ochrony | II |
| Impedancja | 625 kΩ przy napięciu zmiennym ELV |
| Badanie ciągłości obwodu | 0,1...200 kΩ |
| Kategoria klimatu | N normalny |
| Temperatura robocza | od -15 do +45 °C, przy > 95% RH do +31 °C |
| Rodzaj ochrony | IP 65 |
| Kategoria przepięcia | KAT. IV 1000 V |
| Norma kontrolna | EN 61243-3:2014 |
| Zasilanie | 2x 1,5 V typ AAA mikro |
