| Tipo di prodotto | Controllore di tensione bipolare con display LCD |
| Marca | Testboy |
| Modello | Profi III LCD |
| Alimentazione | 2 batterie 1,5 V tipo AAA Micro |
| Gamma di tensione alternata (TRMS) | 6...1000 V CA |
| Gamma di tensione continua | 6...1400 V CC |
| Visualizzazione della frequenza | 0, 16.66...500 Hz |
| Test di continuità | 0,1...200 kΩ con segnale acustico |
| Test di fase | Polo > 100 V CA |
| Test di campo rotante | Sì, da 200 V / 50/60 Hz |
| Test RCD / FI | Carico attivabile 30 mA a 230 V CA |
| Funzione DATA HOLD | Sì, tramite pulsante L.H. |
| Illuminazione del punto di misura | Sì, attivabile con pressione prolungata su L.H. |
| Retroilluminazione dello schermo | Permanente, spegnimento automatico dopo alcuni secondi |
| Indicazione di tensione pericolosa (ELV) | LED rosso lampeggiante e vibrazione da 45 V CA / 110 V CC |
| Categoria di sovratensione | CAT IV 1000 V |
| Grado di protezione | IP65 |
| Temperatura di servizio | -15 a +45 °C |
| Norma di controllo | EN 61243-3:2014 |
| Pulizia | Panno umido con detergente delicato, evitare solventi e umidità nell'involucro |
| Sostituzione delle batterie | Aprire il vano, rispettare la polarità, rimuovere le punte di prova prima |
| Spegnimento automatico | Sì, dopo inattività (conto alla rovescia SCAN) |
Domande frequenti - Profi III LCD Testboy
Domande degli utenti su Profi III LCD Testboy
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Strumenti di misura in formato PDF gratuitamente! Trova il tuo manuale Profi III LCD - Testboy e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Profi III LCD del marchio Testboy.
MANUALE UTENTE Profi III LCD Testboy

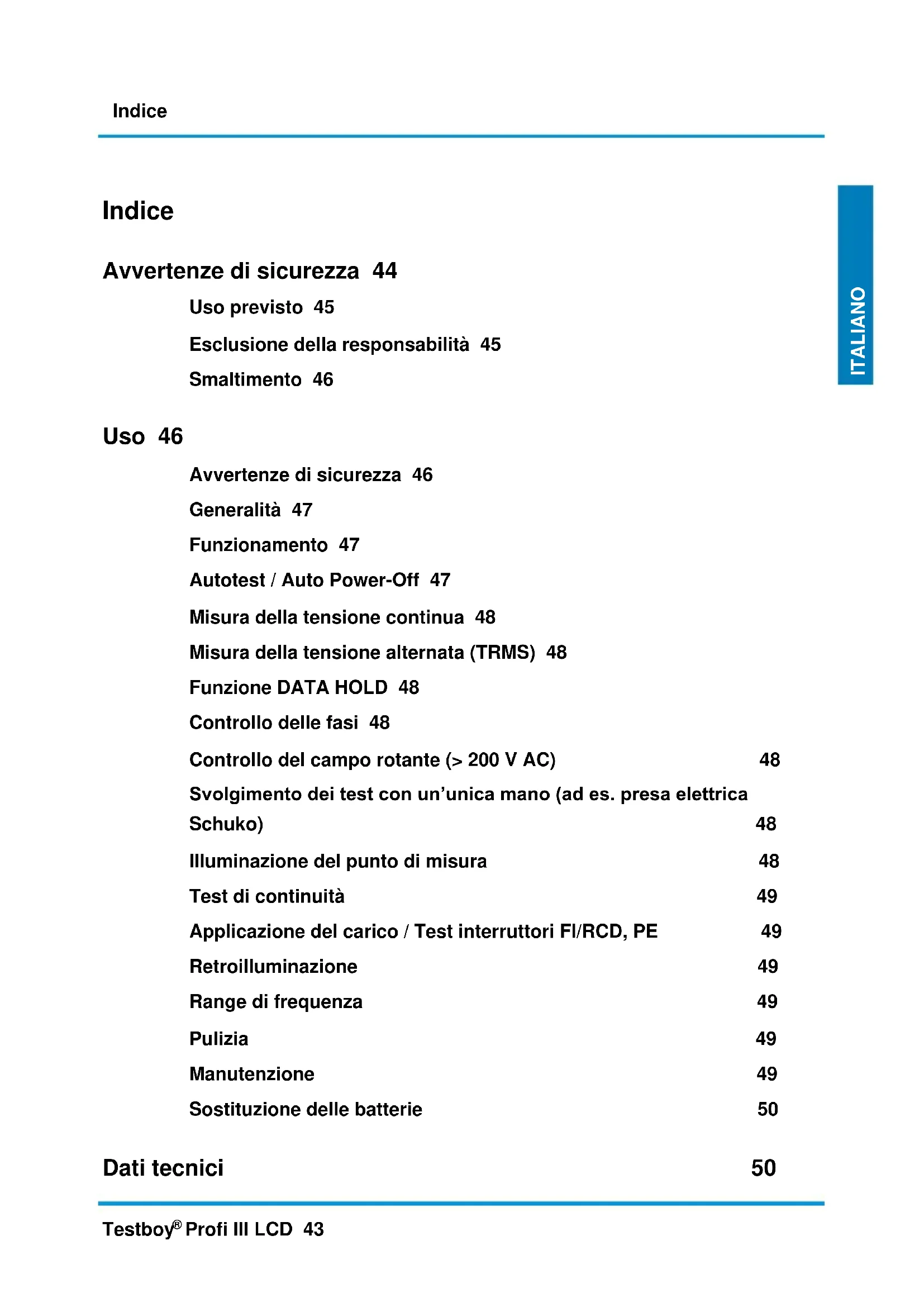

it Testboy® Profi III LCD 43 Manuale utente
Testboy® Profi III LCD Bedieningshandleiding 51
Avvertenze di sicurezza 44
Uso previsto 45
Esclusione della responsabilità 45
Smaltimento 46
Uso 46
Avvertenze di sicurezza 46
Generalità 47
Funzionamento 47
Autotest / Auto Power-Off 47
Misura della tensione continua 48
Misura della tensione alternata (TRMS) 48
Funzione DATA HOLD 48
Controllo delle fasi 48
Controllo del campo rotante (> 200 V AC) 48
Svolgimento dei test con un'unica mano (ad es. presa elettrica
Schuko) 48
Illuminazione del punto di misura 48
Test di continuità 49
Applicazione del carico / Test interruttori FI/RCD, PE 49
Retroilluminazione 49
Range di frequenza 49
Pulizia 49
Manutenzione 49
Sostituzione delle batterie 50
Dati tecnici 50
Avvertenze di sicurezza
AVVERTENZA
Prima dell'uso leggere attentamente questo manuale di istruzioni. Se lo strumento non viene usato in conformità con le indicazioni del produttore, la protezione offerta dallo strumento può essere compromessa.
AVVERTENZA
Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Le folgorazioni possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).
AVVERTENZA
Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le av- vertenze di sicurezza, i simboli di pericolo e il capitolo "Uso regolamentare".
AVVERTENZA
Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:
Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di repentini cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente.
In presenza di basse temperature (inferiori a 5° C), l'operatività del voltmetro può essere limitata. Garantire una sufficiente alimentazione elettrica tramite batteria idonee, specifiche anche per la fascia di temperatura impiegata!
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate.
Evitare l'uso in ambienti polverosi e umidi.
Il voltmetro e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.
Si prega di rispettare le cinque regole di sicurezza:
1 Isolare
2 Mettere in sicurezza per prevenire la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni
AVVERTENZA
Rispetto al valore di riferimento di 100 kΩ, un voltmetro con impedenza relativamente bassa non visualizza tutte le tensioni parassite con un valore originale superiore alla tensione ELV. Durante il contatto con le parti dell'impianto da misurare, il voltmetro può ridurre temporaneamente, tramite scarica, le tensioni parassite sino a un livello al di sotto della tensione ELV; dopo la rimozione del voltmetro la tensione parassita assumerà tuttavia di nuovo il suo valore originale.
Rispetto al valore di riferimento di 100 kΩ, un voltmetro con impedenza interna relativamente alta non visualizza chiaramente lo stato "Tensione d'esercizio non presente" in presenza di una tensione parassita.
Se il messaggio "Tensione presente" non viene visualizzato, prima di iniziare i lavori si consiglia vivamente di inserire il dispositivo di messa a terra.
Se il messaggio "Tensione presente" viene visualizzato con un componente che è dimostrabilmente isolato dall'impianto, si consiglia, tramite misure supplementari (ad es.: uso di un voltmetro idoneo, controllo visivo del punto di separazione nel circuito elettrico, ecc.), di dimostrare lo stato "Tensione d'esercizio non presente" del
componente dell'impianto da misurare e di accertarsi che la tensione indicata dal voltmetro sia una tensione parassita.
Uso previsto
Lo strumento è stato concepito per essere utilizzato esclusivamente da parte di elettricisti qualificati e personale specializzato. Lo strumento può essere utilizzato esclusivamente per le applicazioni descritte nel manuale di istruzioni, come ad es. test di tensione alternata, tensione continua, continuità, fasi e campo rotante. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi non corretti causano un immediato annullamento della garanzia concessa dal produttore all'utente.
Tutte le persone che lavorano con questo strumento devono essere in possesso di una formazione idonea e avere familiarità con i tipici pericoli industriali che possono verificarsi durante la misura della tensione, con le necessarie misure di sicurezza e con le procedure per il controllo del corretto funzionamento dello strumento prima e dopo l'uso.
Se lo strumento non viene utilizzato per un lunghi periodi di tempo, rimuovere le batterie per proteggerlo da eventuali danni.
Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto di ricorso in garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.
Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso © 2017 Testboy GmbH, Germania.
Esclusione della responsabilità
In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!
Testboy non risponde dei danni causati
dal mancato rispetto del manuale dell'utente
da modifiche del prodotto non autorizzate da Testboy,
dall'uso di ricambi non prodotti né autorizzati da Testboy,
dall'uso di alcol, sostanze stupefacenti o medicinali.
Esattezza del manuale dell'utente
Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.
Smaltimento
Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.
La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.
Smaltimento di batterie usate
Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate;
È vietato smaltire le batterie insieme ai rifiuti domestici!
Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici.
I codici che identificano il metallo pesante contenuto nella batteria sono (tra gli altri):
Cd = Cadmio, Hg = Mercurio, Pb = Piombo, Mn = Manganese, Li = Litio.
Le batterie usa-e-getta/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!
Certificato di qualità
Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.
Dichiarazione di conformità
Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de
Uso
Vi ringraziamo per aver scelto di acquistare il nostro strumento Testboy® Profi III LCD, un voltmetro a due poli con indicatori LED.
Con questo tester è possibile misurare tensioni continue (da 6 V a 1400 V) e tensioni alternate (da 6 V a 1000 V) con messa a terra, nonché svolgere test di polarità, di rotazione delle fasi, di continuità sino a 200 kΩ e di scatto interruttori FI/RCD.
Grazie al distanziatore girevole, è possibile misurare la tensione con un'unica mano.
Grazie al suo alto grado di protezione (classe IP65), lo strumento Testboy® Profi III LCD è utilizzabile anche in ambienti industriali estremi.
Avvertenze di sicurezza
Avete acquistato uno strumento che vi offre un elevato livello di sicurezza. Per garantire un uso corretto e privo di pericoli dello strumento, è indispensabile leggere completamente il presente manuale dell'utente prima di usarlo.
Per lo strumento sono valide le seguenti misure di sicurezza:
Poco prima di utilizzare lo strumento, è necessario verificarne la funzionalità (direttiva VDE 0105, parte 1). Accertarsi che il cavo di misura e lo strumento si trovino in condizioni ineccepibili. Controllare il funzionamento dello strumento collegando i puntali di misura a una fonte di tensione nota, ad es. una presa elettrica da 230 V.
Se durante questa verifica uno o più valori visualizzati non corrispondono, lo strumento non può più essere utilizzato e deve essere controllato da personale qualificato.

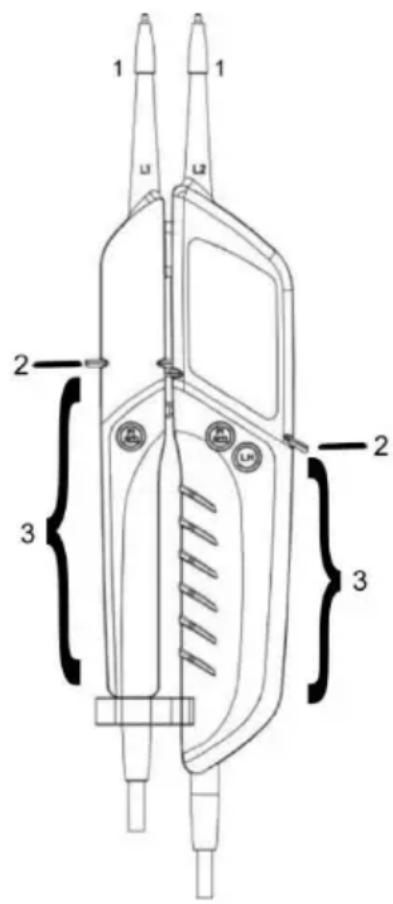

Afferrare lo strumento esclusivamente dai manici (3) al di sotto delle sporgenze meccaniche (2). Evitare di toccare i puntali di prova (1) (vedere immagine)!
Verificare l'assenza di tensione esclusivamente utilizzando entrambi i poli!
Lo strumento non può essere utilizzato in ambienti umidi!
Non utilizzare lo strumento con il vano delle batterie aperto! Du- rante la sostituzione delle batterie, i puntali di prova devono essere scollegati dal circuito di prova.
Una visualizzazione corretta è garantita in un range di temperatura compreso tra -15 °C e +45 °C.
Tenere lo strumento sempre asciutto e pulito. Il corpo dell'apparecchio può essere pulito solo con un panno umido.
Il simbolo di pericolo e la vibrazione che si attivano con tensioni > 45 V AC / 110 V DC servono solo per richiamare l'attenzione dell'utente sulla presenza di una tensione mortale, non per il test!
Sostituire immediatamente le batteria se poco dopo l'accensione o già durante l'accensione lo strumento si spegne subito dopo.
I diversi segnali di visualizzazione del voltmetro (incluso il valore limite ELV) non devono essere usati ai fini della misurazione.
Le tensioni hanno priorità. Quando ai puntali di prova non è applicata alcuna tensione (< 6 V), lo strumento si trova in modalità Test di continuità.
Funzionamento
Per accendere lo strumento, avvicinare semplicemente un puntale di prova all'altro.
Nella condizione di stand-by il display mostra „SCAN“ e conta alla rovescia. Se questo valore raggiunge lo 0, il dispositivo si disattiva. Per riaccendere lo strumento, avvicinare semplicemente un puntale di prova all'altro.
La possibilità di avvitare/svitare gli adattatori dei puntali rende più comodo il test su prese elettriche.
Per garantire una conservazione sicura, al cappuccio di protezione del puntale imperdibile si trova un supporto idoneo.
La corrente nominale al massimo è di 3,5 mA.
Autotest / Auto Power-Off
Alla prima accensione o all'inserimento di nuove batterie o al contatto delle punte di controllo, se il dispositivo è spento si illuminano brevemente tutte le visualizzazioni ottiche (LED). Poco dopo il dispositivo passa alla modalità SCAN e avviene un conto alla rovescia in secondi.
Se durante questa verifica uno o più valori visualizzati non corrispondono, lo strumento non può più essere utilizzato e deve essere controllato da personale qualificato.
Per il test, tenere le punte di controllo una accanto all'altro e ciò dovrebbe avvenire poco prima e dopo l'applicazione per garantire la disponibilità dall'apparecchio.
Se l'LCD non dovesse accendersi o solo debolmente, significa che è necessario sostituire le batterie.
Se lo strumento non dovesse funzionare neanche con batterie nuove, deve essere protetto da un uso non corretto.
Dopo un po' di tempo senza utilizzo, il display conta i secondi alla rovescia e disattiva automaticamente il dispositivo con la funzione "Auto Power Off".
Per riaccendere lo strumento/test automatico avvicinare semplicemente un puntale di prova all'altro.
Misura della tensione continua
Applicando i puntali di misura a una tensione continua che rientra nella fascia nominale, sul display viene visualizzata la tensione in Volt affiancata dalla scritta "DC". Se al puntale di misura "L2" viene applicata una tensione negativa, davanti al valore compare il segno "-" (meno). A partire da una tensione di circa 110 V, la presenza di una tensione mortale viene segnalata dal LED lampeggiante in rosso dietro al display e da un segnale vibrante.
Il LED LEV non deve mai essere usato a scopo di misurazione.
Con batterie completamente scariche, la presenza di una tensione viene segnalata sul display dal simbolo di un triangolo.
Misura della tensione alternata (TRMS)
Applicando i puntali di misura a una tensione alternata che rientra nella fascia nominale, sul display viene visualizzata la tensione in Volt affiancata dalla scritta "CA". Viene anche visualizzata la frequenza di rete. A partire da una tensione di circa 45 V, la presenza di una tensione mortale viene segnalata dal LED lampeggiante dietro al display e da un segnale vibrante.
II LED LEV non deve mai essere usato a scopo di misurazione.
Con batterie completamente scariche, la presenza di una tensione viene segnalata sul display dal simbolo di un triangolo.
Funzione DATA HOLD
Premendo brevemente I tasto "L.H." (memoria dati), può essere salvato un valore di prova sul display LC. La funzione "DATA HOLD", che viene indicata dalla scritta "D.H." sul display, può essere disattivata premendo di nuovo brevemente lo stesso tasto.
Controllo delle fasi
L'abbigliamento di protezione e posizioni isolanti possono influenzare il funzionamento!
Toccare con il puntale di prova "L2" del manico grande un conduttore. In presenza si una fase (Pol >100 V AC), min. 100 V\~, il display mostra "<L", il triangolo e il LED lampeggiante assieme ad una vibrazione.
Per determinare i conduttori di fase, la visibilità del valore visualizzato può venire limitata ad es. in caso di dispositivi di protezione isolanti contro il contatto diretto, in posizioni sfavorevoli, ad esempio su scale in legno o pavimenti isolanti, di una tensione non collegata a terra oppure anche in condizioni di scarsa luminosità. Per sicurezza, controllare l'assenza di tensione sui due poli.
La fase può anche essere determinata testando i conduttori esterni verso un conduttore di protezione. Nel conduttore di fase dovrebbe essere visualizzata la tensione applicata.
Attenzione: durante questo test scorre una corrente supplementare attraverso il conduttore di protezione. Questa si somma a quella già esistente e può causare lo scatto dell'interruttore automatico (FI)!
Controllo del campo rotante (> 200 V AC)
L'abbigliamento di protezione e posizioni isolanti possono influenzare il funzionamento.
Cingere completamente i manici L1 ed L2 (vedere l'immagine a pagina 47) al di sotto delle sporgenze meccaniche.
Applicare i puntali di prova L1 ed L2 a due conduttori esterni (fasi) e controllare se è presente la tensione di fase, ad es. 400 V.
Una rotazione verso destra (fase L1 prima della fase L2) si ha quando sul display compare la scritta "R" (Right)
Una rotazione verso sinistra (fase L2 prima della fase L1) si ha quando sul display compare la scritta "L" (Left).
Il controllo della rotazione delle fasi deve sempre essere seguito da un altro controllo con puntali di misura invertiti, nel corso del quale la rotazione deve cambiare.
Nota:
Il controllo della rotazione delle fasi è possibile a partire da 200 V, 50/60 Hz (fase contro fase) nella rete trifase collegata a terra.
La "terza" fase (L3) viene simulata con l'aiuto di un sensore toccando i manici.
Svolgimento dei test con un'unica mano (ad es. presa elettrica Schuko)
Il distanziatore presente nella parte inferiore del manico L1 permette di arrestare i due manici. Con una semplice rotazione è possibile regolare la distanza tra un puntale e l'altro (Schuko / CEE).
Illuminazione del punto di misura
Premere a lungo il tasto L.H (memoria dati) per accendere/spegnere la luce che illumina il punto di controllo.
Utilizzare questa funzione con parsimonia, perché il consumo di energia supplementare diminuisce l'autonomia delle batterie.
Test di continuità
(per accendere lo strumento, tenere i due puntali di misura uno vicino all'altro)
Applicare i puntali di misura al cavo, fusibile, ecc. da controllare. In presenza di una resistenza inferiore a 10,0 kΩ, sul display compare la scritta "LO" e viene prodotto un segnale acustico. In presenza di una resistenza superiore a 10,0 – 200 kΩ, sul display compare il valore della resistenza, mentre se la resistenza è > 200 kΩ, sul display compare la scritta "OL".
Applicazione del carico / Test interruttori FI/RCD, PE
(test conduttore di protezione)
Durante la misura della tensione, le tensioni parassite e l'accoppiamento induttivo e capacitivo possono essere ridotti premendo contemporaneamente i due tasti FI/RCD. Ciò permette di attivare un'impedenza minore.
La corrente di picco all'attivazione dei tasti è inferiore a 0,3 A (Is).
Questo circuito supplementare di carico, protetto dal sovraccarico, riduce la corrente di carico dopo alcuni secondi.
Questo carico incorporato permette di far scattare un interruttore automatico FI/RCD.
Il test viene effettuato sull'interruttore FI/RCD (max. 30 mA @ 230 V AC) tra fase e conduttore di protezione.
A tal fine tenere un puntale di prova a un conduttore di fase (vedere Controllo delle fasi), l'altro al conduttore di protezione e premere più a fondo possibile i due tasti FI/RCD.
Nei casi normali, senza la pressione dei due tasti l'interruttore automatico FI non scatta!
NOTA
Svolgere il test FI/RCD solo su impianti e circuiti fissi. Un test sui dispositivi mobili e non cablati, le linee di prolunga e simili, può avvenire in caso di errore per un eccessivo flusso di corrente sui conduttori dei componenti metallici connessi!
Questo test non sostituisce i controlli agli interruttori automatici FI/RCD secondo la norma VDE 0100!
Testboy ^® offre strumenti idonei anche per questi controlli.
Retroilluminazione
La retroilluminazione del display viene data in modo permanente e si disattiva automaticamente per far risparmiare la batteria, attivandosi non appena viene effettuato un controllo.
Range di frequenza
Durante la verifica della tensione viene rilevata anche la frequenza della tensione alternata e visualizzata sul display con cifre più piccole in Hertz.
Pulizia
Se lo strumento dovesse sporcarsi in seguito all'uso quotidiano, pulirlo con un panno umido e un po' di detergente domestico delicato. Evitare l'uso di detergenti aggressivi o solventi.
Evitare infiltrazioni di umidità nello strumento che possono causare folgorazioni.
Manutenzione
Se utilizzato in conformità al manuale di istruzioni, lo strumento non necessita di una particolare manutenzione, ad eccezione delle batterie.
Sostituzione delle batterie
Quando le batterie sono scariche, appare un simbolo della batteria nel display ed evt. lo strumento si spegne. Per garantire la precisione dei valori rilevati, sostituire immediatamente le batterie.
Prima di aprire il vano delle batterie, isolare i puntali dal circuito di prova!
Per sostituire le batterie, aprire il vano batterie situato nel corpo principale dello strumento. A tal fine, svitare alternativamente le viti con l'aiuto di un cacciavite idoneo. Durante l'inserimento delle nuove batterie, rispettare la corretta polarità. Chiudere e riavvitare accuratamente il vano batterie.
Il dispositivo mostra senza batterie una tensione oltre il valore ELV con l'aiuto di un LED.
In presenza di basse temperature (inferiori a 5°C), l'operatività del voltmetro può essere limitata. Garantire una sufficiente alimentazione elettrica tramite batteria idonee, specifiche anche per la fascia di temperatura impiegata!
Le batterie non possono essere smaltite insieme ai rifiuti domestici. Un centro di raccolta batterie usate è sicuramente presente anche nelle vostre vicinanze!
Dati tecnici
| Display | Display LC con retroilluminazione |
| Fascia tensione nominale | 6...1000 V AC (TRMS) +/- 5%, +10 cifre6...1400 V DC +/- 5%, +10 cifre |
| Visualizzazione della rotazione delle fasi | Si |
| Indicazione | 0,85 Un |
| Range di frequenza | 0, 16.66...500 Hz |
| Carico di scatto | 30 mA a 230 V AC |
| Rapporto d'inserzione | 30 s on \ 240 s off |
| Corrente nominale In | < 3,5 mA |
| Corrente di picco ls | < 0,3 A, con i tasti premuti (FI/RCD) |
| Controllo di fase Pol | > 100 V CA |
| Classe di protezione | II |
| Impedenza | 625 kΩ con la tensione elettrica ELV |
| Test di continuità | 0,1...200 kΩ |
| Categoria climatica | N normale |
| Temperatura d'esercizio | Da -15 a +45 °C, con > 95% Urel sino a +31 °C |
| Classe di protezione | IP 65 |
| Classe di sovratensione | CAT IV 1000 V |
| Normativa | EN 61243-3:2014 |
| Alimentazione | 2 batterie micro AAA da 1,5 V |
