| Produkttyp | Bipolarer Spannungsprüfer mit LCD-Anzeige |
| Marke | Testboy |
| Modell | Profi III LCD |
| Stromversorgung | 2 Batterien 1,5 V Typ AAA Micro |
| Wechselspannungsbereich (TRMS) | 6...1000 V AC |
| Gleichspannungsbereich | 6...1400 V DC |
| Frequenzanzeige | 0, 16.66...500 Hz |
| Durchgangsprüfung | 0,1...200 kΩ mit akustischem Signal |
| Phasenprüfung | Pol > 100 V AC |
| Drehfeldtest | Ja, ab 200 V / 50/60 Hz |
| RCD/FI-Test | Zuschaltbare Last 30 mA bei 230 V AC |
| DATA HOLD-Funktion | Ja, über Taste L.H. |
| Messstellenbeleuchtung | Ja, durch langes Drücken von L.H. aktivierbar |
| Display-Hintergrundbeleuchtung | Permanent, automatische Abschaltung nach einigen Sekunden |
| Gefahrenspannungsanzeige (ELV) | Rote blinkende LED und Vibration ab 45 V AC / 110 V DC |
| Überspannungskategorie | CAT IV 1000 V |
| Schutzart | IP65 |
| Betriebstemperatur | -15 bis +45 °C |
| Kontrollnorm | EN 61243-3:2014 |
| Reinigung | Feuchtes Tuch mit mildem Reinigungsmittel, Lösungsmittel und Feuchtigkeit im Gehäuse vermeiden |
| Batteriewechsel | Fach öffnen, Polarität beachten, Prüfspitzen vorher entfernen |
| Automatische Abschaltung | Ja, nach Inaktivität (Countdown SCAN) |
Häufig gestellte Fragen - Profi III LCD Testboy
Benutzerfragen zu Profi III LCD Testboy
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Messgeräte kostenlos im PDF-Format! Finden Sie Ihr Handbuch Profi III LCD - Testboy und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Profi III LCD von der Marke Testboy.

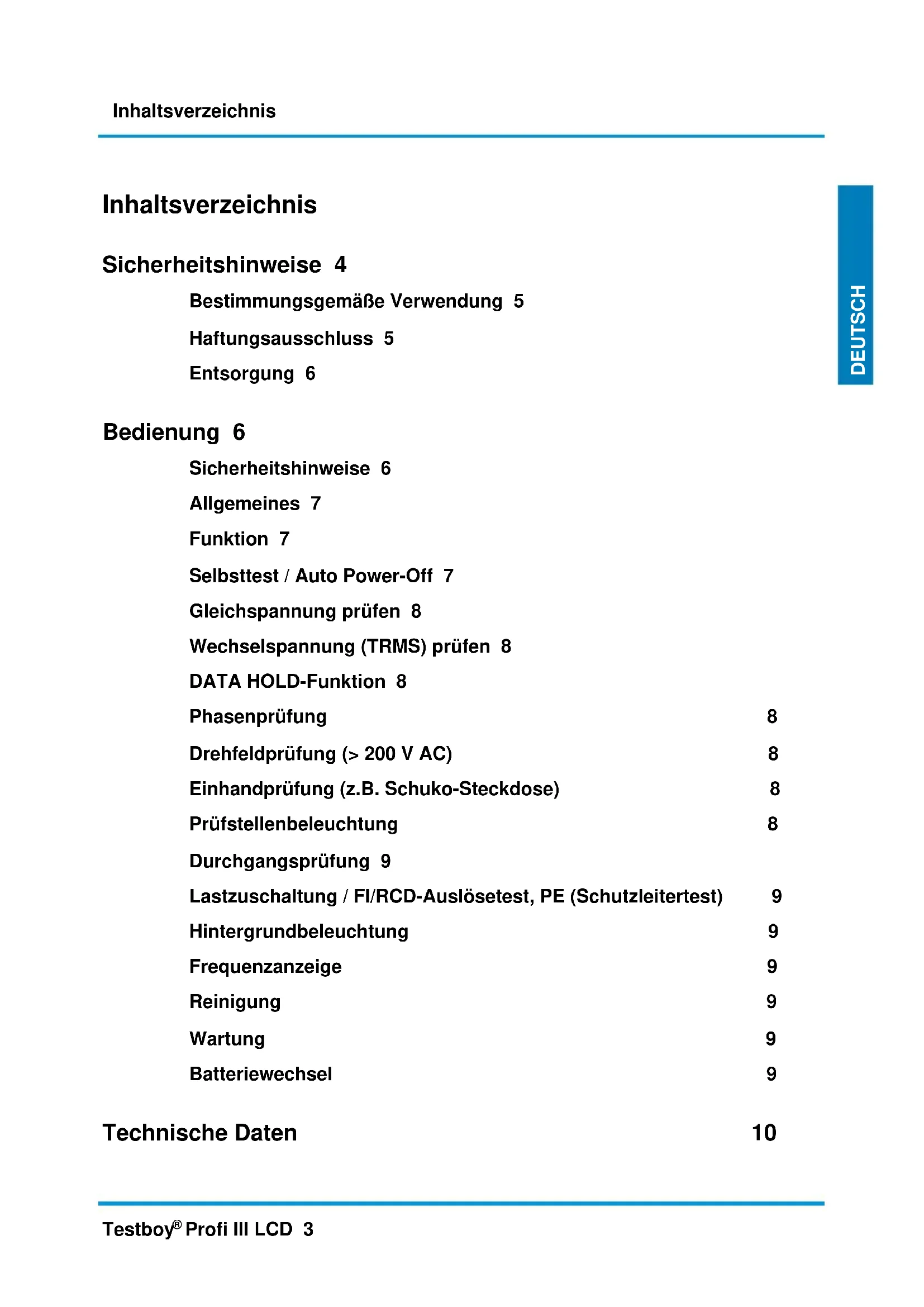

BEDIENUNGSANLEITUNG Profi III LCD Testboy
de Testboy® Profi III LCD Bedienungsanleitung 3
en Testboy® Profi III LCD 11 Operating instructions
Sicherheitshinweise 4
Bestimmungsgemäße Verwendung 5 Haftungsausschluss 5 Entsorgung 6
Bedienung 6
Sicherheitshinweise 6
Allgemeines 7
Funktion 7
Selbsttest / Auto Power-Off 7
Gleichspannung prüfen 8
Wechselspannung (TRMS) prüfen 8
DATA HOLD-Funktion 8
Phasenprüfung 8
Drehfeldprüfung (> 200 V AC) 8
Einhandprüfung (z.B. Schuko-Steckdose) 8
Prüfstellenbeleuchtung 8
Durchgangsprüfung 9
Lastzuschaltung / FI/RCD-Auslösetest, PE (Schutzleitertest) 9
Hintergrundbeleuchtung 9
Frequenzanzeige 9
Reinigung 9
Wartung 9
Batteriewechsel 9
Technische Daten 10
Sicherheitshinweise
WARNUNG
Lesen Sie vor Gebrauch diese Anleitung genau durch. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden.
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden.
Bei niedrigeren Temperaturen unter 5 °C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für genügend Stromversorgung, in dem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifiziert sind!
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Der Spannungsprüfer und das Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
WARNUNG
Ein Spannungsprüfer mit relativ niedriger Impedanz wird im Vergleich zum Referenzwert 100 kΩ nicht alle Störspannungen mit einem Ursprungswert oberhalb ELV anzeigen. Bei Kontakt mit den zu prüfenden Anlagenteilen kann der Spannungsprüfer die Störspannungen durch Entladung vorübergehend bis zu einem Pegel unterhalb ELV herabsetzen; nach dem Entfernen des Spannungsprüfers wird die Störspannung ihren Ursprungswert aber wieder annehmen.
Ein Spannungsprüfer mit relativ hoher innerer Impedanz wird im Vergleich zum Referenzwert 100 kΩ bei vorhandener Störspannung „Betriebsspannung nicht vorhanden“ nicht eindeutig anzeigen.
Wenn die Anzeige „Spannung vorhanden“ nicht erscheint, wird dringend empfohlen, vor Aufnahme der Arbeiten die Erdungseinrichtung einzulegen.
Wenn die Anzeige „Spannung vorhanden“ bei einem Teil erscheint, der als von der Anlage getrennt gilt, wird dringend empfohlen, mit zusätzlichen Maßnahmen (z.B.: Verwendung eines geeigneten Spannungsprüfers, Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des
zu prüfenden Anlagenteils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Spannung eine Störspannung ist.
Bestimmungsgemäße Verwendung
Nur für den Einsatz durch Elektrofachkräfte und fachkundiges Personal vorgesehen.
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen wie Wechselspannungs-, Gleichspannungs- und Durchgangsprüfungen, Phasen- und Drehfeldtest, bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Fehlanwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
Jeder, der dieses Prüfgerät verwendet, sollte entsprechend ausgebildet und mit den besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsprüfung, den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der ordnungsgemäßen Funktion des Gerätes vor und nach jedem Gebrauch vertraut sein.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeglicher Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2017 Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
dem Nichtbeachten der Anleitung
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyclen. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyclen und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;
Eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind u.a.:
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de
Bedienung
Vielen Dank, dass Sie sich für den Testboy ^® Profi III LCD, einen zweipoligen Spannungsprüfer mit LCD-Anzeige, entschieden haben. Es können Gleichspannungen (6 V bis 1400 V) und Wechselspannungen (6 V bis 1000 V) gegen Erde, Polaritäts-, Drehfeldrichtungs- und Durchgangsprüfungen bis 200 kΩ sowie FI/RCD-Tests durchgeführt werden.
Dank des drehbaren Abstandhalters ist bei Spannungsprüfungen eine Einhandbedienung möglich.
Der Testboy® Profi III LCD ist durch die hohe Schutzart (IP65) auch bei rauem Einsatz verwendbar.
Die Anzeige des zweipoligen Spannungsprüfers Testboy Profi III LCD ist als Richtwert gedacht, nicht als Messwert.
Verwenden Sie hierfür bitte geeignete Messmittel!
Sicherheitshinweise
Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicherheit bietet. Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerlässlich, dass Sie diese Bedienungsanleitung vor dem ersten Gebrauch vollständig durchlesen.
Es gelten folgende Sicherheitsvorkehrungen:
Der Spannungsprüfer muss kurz vor dem Einsatz auf Funktion übergeprüft werden (VDE-Vorschrift 0105, Teil 1). Vergewissern Sie sich, dass die Prüfleitung und das Gerät in einem einwandfreien Zustand sind. Überprüfen Sie das Gerät an einer bekannten Spannungsquelle, z.B. 230 V-Steckdose.
Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf das Gerät nicht mehr verwendet werden und muss von Fachpersonal überprüft werden.

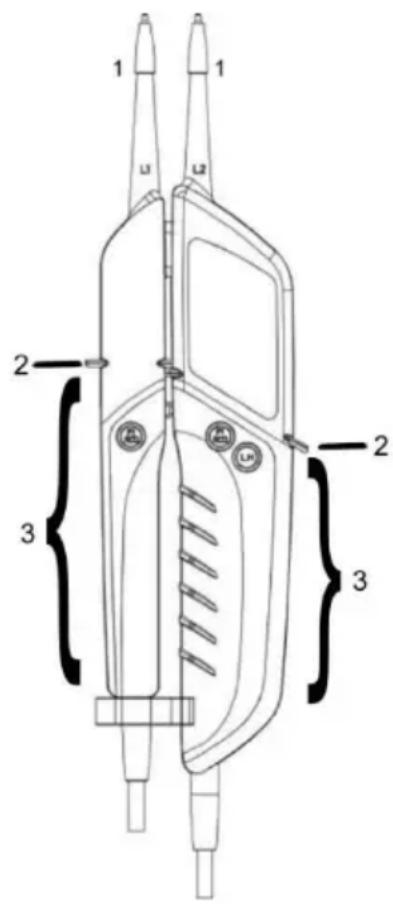

Gerät nur an den Handgriffen (3) unterhalb der mechanischen Markierung (2) anfassen, vermeiden Sie die Berührung der Prüfspitzen (1)! (siehe Bilddarstellung)
Prüfungen auf Spannungsfreiheit nur zweipolig durchführen!
Das Gerät darf nicht in feuchter Umgebung betrieben werden!
Nicht mit offenem Batteriefach benutzen! Die Prüfspitzen müssen während eines Batteriewechsels vom Prüfkreis entfernt werden.
Eine einwandfreie Anzeige ist im Temperaturbereich von -15 °C bis +45 °C sichergestellt.
Das Gerät immer trocken und sauber halten. Das Gehäuse darf nur mit einem feuchten Tuch gereinigt werden.
Das zusätzlich anzeigende Warnsymbol und Vibration bei Spannungen > 45 V AC / 110 V DC dienen nur zur Warnung von lebensgefährlichen Spannungen, nicht zu Prüfzwecken!
Batterien sofort wechseln, wenn kurz nach dem Einschalten oder schon beim Einschalten das Gerät sich sofort wieder abschaltet.
Die verschiedenen anzeigenden Signale des Spannungsprüfers (einschließlich des ELV-Grenzwertes) dürfen nicht für Messzwecke verwendet werden.
Spannungen haben Priorität. Liegt keine Spannung an den Prüfspitzen an (< 6 V), befindet sich das Gerät im Modus Durchgangsprüfung.
Funktion
Zum Einschalten des Gerätes halten Sie einfach die Prüfspitzen kurz aneinander.
Im Stand-by Zustand zeigt das Display „SCAN“ und eine rückwärts zählende Nummer an. Erreicht diese den Wert 0, schaltet das Gerät ab. Zum erneuten Einschalten, einfach die Prüfspitzen kurz aneinander halten.
Das An- bzw. Abschrauben der Prüfspitzenadapter macht das Prüfen an Steckdosen komfortabler.
Zur sicheren Aufbewahrung befindet sich eine passende Halterung am unverlierbaren Prüfspitzenschutz.
Der nominale Strom In liegt bei maximal 3,5 mA.
Selbsttest / Auto Power-Off
Beim ersten Einschalten, entweder beim Einlegen neuer Batterien oder beim aneinanderhalten der Prüfspitzen wenn das Gerät aus ist, des Gerätes leuchten alle Anzeigen im LCD Display kurz auf. Kurz danach wechselt das Gerät in den SCAN-Modus und eine Nummer zählt die Sekunden rückwärts.
Fällt hierbei die Anzeige einer oder mehrerer Funktionen aus, darf das Gerät nicht mehr verwendet werden und muss vom Fachpersonal überprüft werden.
Halten Sie zum Test die Prüfspitzen aneinander, dieses sollte kurz vor und nach der Anwendung erfolgen, um die Betriebsbereitschaft des Gerätes sicherzustellen.
Sollte das LCD nicht oder nur schwach leuchten, müssen die Batterien erneuert werden.
Sollte das Gerät auch mit neuen Batterien nicht funktionieren, muss es vor Fehlbenutzung geschützt werden.
Nach einiger Zeit ohne Benutzung zählt das Display die Sekunden runter und schaltet das Gerät automatisch durch die "Auto Power Off"-Funktion ab.
Zum erneuten Einschalten/Selbsttest halten Sie die Prüfspitzen kurz aneinander.
Gleichspannung prüfen
Bei Anlegen der Prüfspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches, wird die Spannung in Volt angezeigt und zusätzlich erscheint „DC“ im Display. Liegt an der Prüfspitze „L2“ eine negative Spannung an, wird ein „-“ (Minus) vor dem Wert angezeigt. Ab einer Spannung von ca. 110 V wird die lebensgefährliche Spannung mittels rot blinkender LED hinter dem Display und einem Vibrieren angezeigt.
Die ELV-LED darf nicht für Messzwecke verwendet werden.
Bei völlig entleerten Batterien wird bei anliegender Spannung ein Warndreieck im Display angezeigt.
Wechselspannung (TRMS) prüfen
Bei Anlegen der Prüfspitzen an eine Wechselspannung innerhalb des Nennspannungsbereiches, wird die Spannung in Volt angezeigt und zusätzlich erscheint „AC“ im Display. Ebenfalls wird die Netzfrequenz angezeigt. Ab einer Spannung von ca. 45 V wird die lebensgefährliche Spannung mittels blinkender LED hinter dem Display und einem Vibrieren angezeigt.
Die ELV-LED darf nicht für Messzwecke verwendet werden.
Bei völlig entleerten Batterien wird bei anliegender Spannung ein Warndreieck im Display angezeigt.
DATA HOLD-Funktion
Durch das kurze Betätigen der „L.H.“-Taste (Datenspeicher), kann ein Prüfwert auf dem LC-Display gespeichert werden. Die „DATA HOLD“-Funktion wird durch das Symbol „D.H.“ auf dem Display Feld angezeigt und kann durch nochmaliges kurzes Betätigen der gleichen Taste wieder ausgeschaltet werden.
Phasenprüfung
Schutzkleidung und isolierende Standorte können die Funktion beeinflussen!
Berühren Sie mit der Prüfspitze "L2" der großen Handhabe einen Leiter. Bei Anliegen einer Phase (Pol >100 V AC), min. 100 V\~, zeigt das Display "<L" das Warndreieck und die rot-blinkende LED sowie ein Vibrieren an.
Für die Bestimmung der Phasenleiter kann die Wahrnehmbarkeit der Anzeige beeinträchtigt werden, z.B. durch isolierende Vorrichtungen zum Schutz gegen direktes Berühren, in ungünstigen Positionen, zum Beispiel auf Holzleitern oder isolierenden Fußbodenbelägen, einer nicht geerdeten Spannung oder auch bei ungünstigen Lichtverhältnissen.
Prüfen Sie zur Sicherheit zweipolig auf Spannungsfreiheit.
Sie können auch die Phase ermitteln, in dem Sie die Außenleiter gegen den Schutzleiter prüfen. Beim Phasenleiter sollte die anliegende Spannung angezeigt werden.
Achten Sie darauf, dass bei dieser Prüfung ein zusätzlicher Strom über den Schutzleiter fließt. Dieser addiert sich zu dem schon vorliegenden und könnte den Schutzschalter (FI)) auslösen!
Drehfeldprüfung (> 200 V AC)
Schutzkleidung und isolierende Standorte können die Funktion beeinflussen.
Umfassen Sie vollflächig die Griffe L1 und L2 (siehe Bild auf Seite 7) unterhalb der mechanischen Markierung.
Legen Sie die Prüfspitzen L1 und L2 an zwei Außenleiter (Phasen) und prüfen Sie ob die Außenleiterspannung von z.B. 400 V anliegt.
Eine Rechtsdrehfolge (Phase L1 vor Phase L2) ist gegeben, wenn der Buchstabe „R“ im Display erscheint
Eine Linksdrehfolge (Phase L2 vor Phase L1) ist gegeben, wenn der Buchstabe „L“ im Display erscheint.
Der Drehfeldbestimmung muss immer eine Prüfung mit vertauschten Prüfspitzen erfolgen. Dabei muss sich die Drehrichtung ändern.
Hinweis:
Die Drehfeldprüfung ist ab 200 V, 50/60 Hz (Phase gegen Phase) im geerdeten Drehstromnetz möglich.
Die „dritte“ Phase (L3) wird mit Hilfe eines Sensors im Gerät durch das Umfassen der Handteile simuliert.
Einhandprüfung (z.B. Schuko-Steckdose)
Durch den an der Prüfleitung am unteren Bereich der L1-Handhabe befindlichen Abstandhalter ist eine Arretierung der beiden Handhaben möglich. Durch einfaches Drehen ist der Abstand der Prüfspitzen einstellbar. (Schuko / CEE).
Prüfstellenbeleuchtung
Die Prüfstellenbeleuchtung wird durch längeres Betätigen der „L.H“-Taste (Datenspeicher) ein- bzw. wieder ausgeschaltet.
Setzen Sie diese sorgsam ein, da durch die zusätzliche Belastung die Batterien vorzeitig entleert werden.
Durchgangsprüfung
(Zum Einschalten Prüfspitzen aneinander halten)
Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand unter 10,0 kΩ erscheint „LO“ im Display und ein akustisches Signal ertönt. Bei einem Widerstand größer 10,0 – 200 kΩ erscheint der Widerstandswert auf dem Display, ist der Widerstand > 200 kΩ, so erscheint im Display die Überlaufanzeige „OL“.
Lastzuschaltung / FI/RCD-Auslösetest, PE (Schutzleitertest)
Störspannungen und induktive sowie kapazitive Kopplung können bei der Spannungsprüfung durch gleichzeitiges Drücken der beiden FI/RCD Taster verringert werden. Dadurch wird eine geringere Impedanz eingeschaltet.
Der Spitzenstrom beim Betätigen der Taster liegt unterhalb von 0,3 A (Is).
Dieser zusätzliche Lastkreis ist überlastgeschützt und reduziert den Laststrom nach einigen Sekunden.
Diese eingebaute Last ermöglicht es, einen FI/RCD-Schutzschalter auszulösen.
Geprüft wird der FI/RCD (max. 30 mA @ 230 V AC) zwischen Phase und Schutzleiter.
Halten Sie dazu eine Prüfspitze an einen phasenführenden Leiter ( siehe Phasenprüfung ), die andere an den Schutzleiter und drücken die beiden FI/RCD-Tasten so tief wie möglich.
Ohne Drücken der beiden Taster wird der FI im Normalfall nicht ausgelöst!
HINWEIS
Führen Sie den FI/RCD Test nur an fest installierten Anlagen und Stromkreisen durch. Ein Test an beweglichen und nicht fest verdrahteten Geräten, Verlängerungsleitungen u.a. kann im Fehlerfall zu einem hohen Stromfluss an den mit Schutzleiter verbundenen Metallteilen kommen!
Dieser Test ersetzt nicht die nach VDE 0100 Prüfungen an den FI/RCD Schutzschaltern! Hierfür bietet Testboy® entsprechende Geräte an.
Hintergrundbeleuchtung
Die Displayhintergrundbeleuchtung ist dauerhaft gegeben, sie schaltet sich zur Batterieschonung nach einigen Sekunden automatisch aus und wieder an sobald eine Prüfung durchgeführt wird.
Frequenzanzeige
Während der Spannungsprüfung wird ebenfalls die Frequenz der anliegenden Wechselspannung erfasst und im Display mit den kleineren Ziffern in vollen Hertz angezeigt.
Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.
Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.
Wartung
Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung mit Ausnahme der Batterien.
Batteriewechsel
Sollte die Batterien sich entleert haben, erscheint das Batteriesymbol in der Anzeige und das Gerät schaltet sich ggfls. aus. Wechseln Sie bitte die Batterien umgehend um die Genauigkeit der Prüfwerte zu gewährleisten.
Vor dem Öffnen des Batteriefaches die Prüfspitzen vom Prüfkreis trennen!
Zum Wechsel der Batterien ist das Batteriefach am Hauptgehäuse zu öffnen. Lösen Sie dazu abwechselnd die Schrauben mittels eines geeigneten Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität. Verschließen und verschrauben Sie das Batteriefach wieder sorgfältig zu.
Das Gerät zeigt ohne Batterien eine anliegende Spannung über dem ELV-Wert mit Hilfe einer LED an.
Bei niedrigeren Temperaturen unter 5°C kann die Bereitschaft des Spannungsprüfers beeinträchtigt werden. Bitte sorgen Sie für genügend Stromversorgung, indem Sie geeignete Batterien verwenden, die auch für den eingesetzten Temperaturbereich spezifiziert sind!
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!
Technische Daten
| Anzeige | hintergrundbeleuchtetes LC-Display |
| Nennspannungsbereich | 6...1000 V AC (TRMS) +/- 5%, +10 Digits6...1400 V DC +/- 5%, +10 Digits |
| Drehfeldanzeige | Ja |
| Indikation | 0,85 Un |
| Frequenzanzeige | 0, 16.66...500 Hz |
| Schaltbare Last | 30 mA bei 230 V AC |
| Einschaltdauer | 30 s an \ 240 s aus |
| Nominaler Strom In | < 3,5 mA |
| Spitzenstrom Is | < 0,3 A, bei gedrückten Tastern (FI/RCD) |
| Phasenprüfung Pol | > 100 V AC |
| Schutzklasse | II |
| Impedanz | 625 kΩ bei ELV-Wechselspannung |
| Durchgangsprüfung | 0,1...200 kΩ |
| Klimakategorie | N normal |
| Betriebstemperatur | -15 bis +45 °C, bei > 95% RH bis +31 °C |
| Schutzart | IP 65 |
| Überspannungskategorie | CAT IV 1000 V |
| Prüfnorm | EN 61243-3:2014 |
| Spannungsversorgung | 2x 1,5 V Typ AAA Micro |
Table of contents
Safety information 12
Intended use 13
Disclaimer 13
Disposal 14
Operation 14
Safety information 15
General 15
Function 15
Self-Test / Auto Power-Off 15
Technische gegevens 58
Frekvensindikation 65
Rengøring 65
Vedligeholdelse 65
Batteriskift 66
Tekniske data 66
Power Off"-funktionen.
Kiertokentän testaus (> 200 V AC) 88
Kiertokentän testaus (> 200 V AC)
Elektrotechnische Spezialfabrik Fax: +49 4441 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
